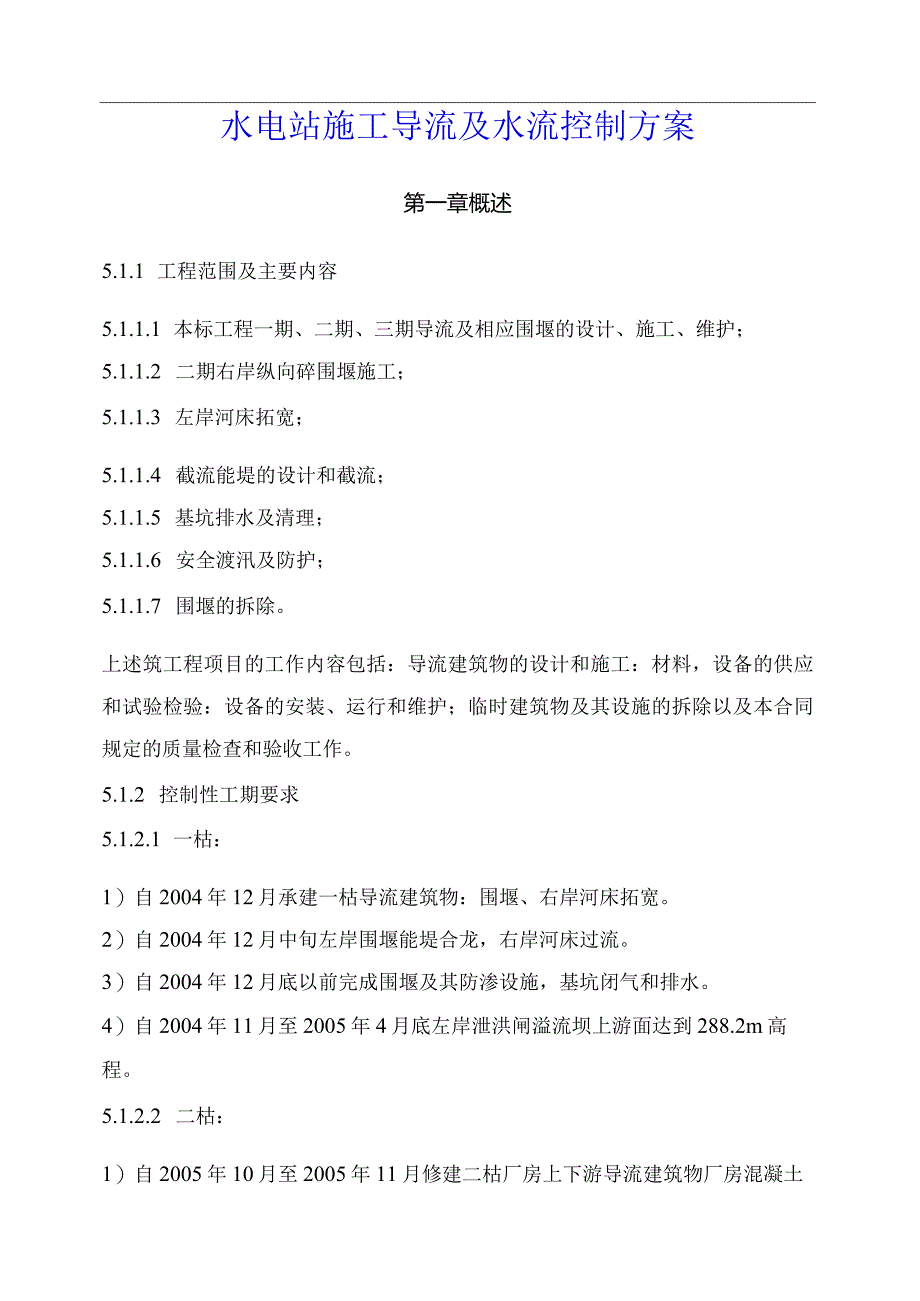

1、水电站施工导流及水流控制方案第一章概述5.1.1 工程范围及主要内容5.1.1.1 本标工程一期、二期、三期导流及相应围堰的设计、施工、维护；5.1.1.2 二期右岸纵向碎围堰施工；5.1.1.3 左岸河床拓宽；5.1.1.4 截流能堤的设计和截流；5.1.1.5 基坑排水及清理；5.1.1.6 安全渡汛及防护；5.1.1.7 围堰的拆除。上述筑工程项目的工作内容包括：导流建筑物的设计和施工：材料，设备的供应和试验检验：设备的安装、运行和维护；临时建筑物及其设施的拆除以及本合同规定的质量检查和验收工作。5.1.2 控制性工期要求5.1.2.1 一枯：1）自2004年12月承建一枯导流建筑物：围

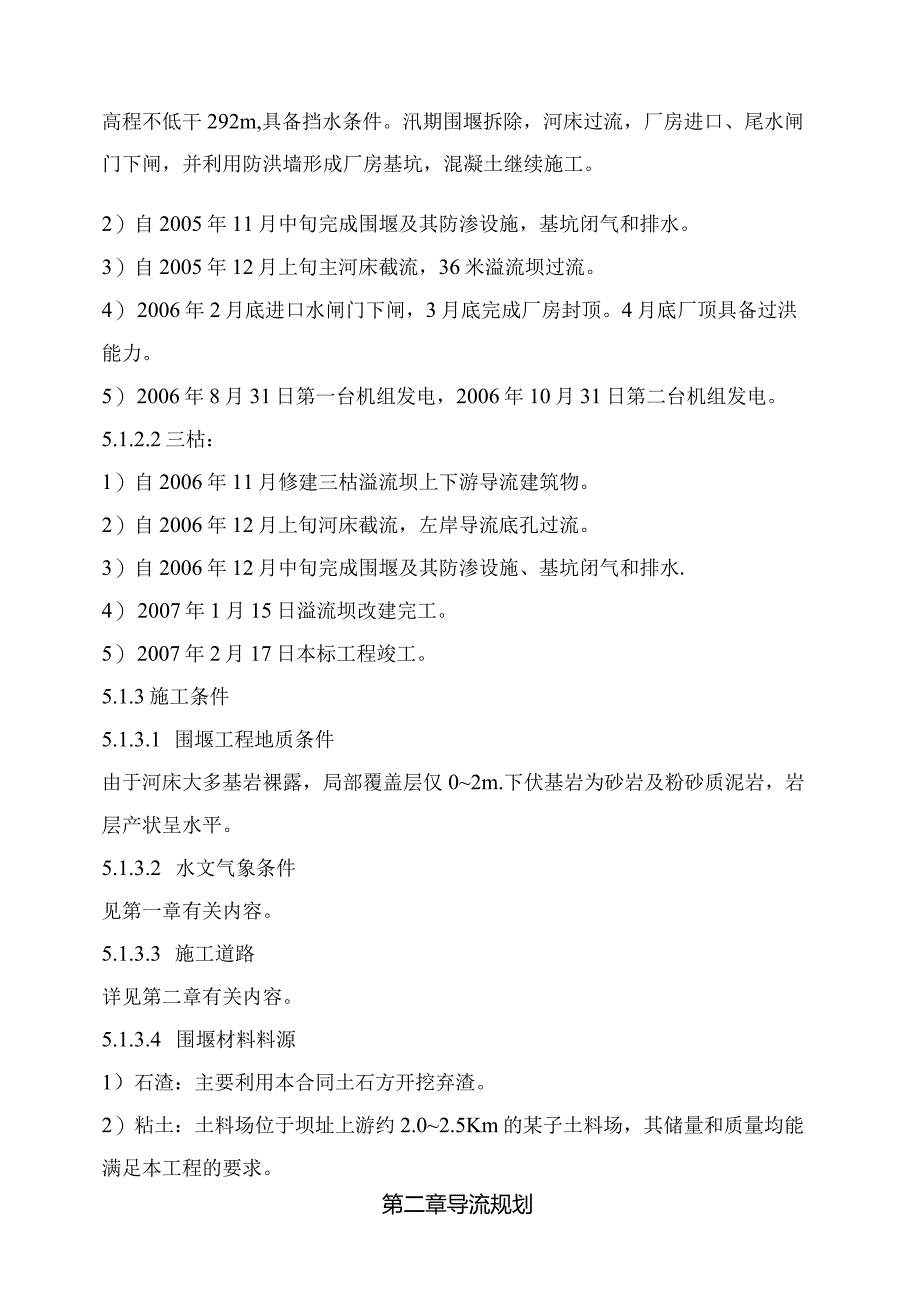

2、堰、右岸河床拓宽。2）自2004年12月中旬左岸围堰能堤合龙，右岸河床过流。3）自2004年12月底以前完成围堰及其防渗设施，基坑闭气和排水。4）自2004年11月至2005年4月底左岸泄洪闸溢流坝上游面达到288.2m高程。5.1.2.2 二枯：1）自2005年10月至2005年11月修建二枯厂房上下游导流建筑物厂房混凝土高程不低干292m,具备挡水条件。汛期围堰拆除，河床过流，厂房进口、尾水闸门下闸，并利用防洪墙形成厂房基坑，混凝土继续施工。2）自2005年11月中旬完成围堰及其防渗设施，基坑闭气和排水。3）自2005年12月上旬主河床截流，36米溢流坝过流。4） 2006年2月底进口水闸
3、门下闸，3月底完成厂房封顶。4月底厂顶具备过洪能力。5） 2006年8月31日第一台机组发电，2006年10月31日第二台机组发电。5.1.2.2三枯：1）自2006年11月修建三枯溢流坝上下游导流建筑物。2）自2006年12月上旬河床截流，左岸导流底孔过流。3）自2006年12月中旬完成围堰及其防渗设施、基坑闭气和排水.4） 2007年1月15日溢流坝改建完工。5） 2007年2月17日本标工程竣工。5.1.3施工条件5.1.3.1 围堰工程地质条件由于河床大多基岩裸露，局部覆盖层仅02m.下伏基岩为砂岩及粉砂质泥岩，岩层产状呈水平。5.1.3.2 水文气象条件见第一章有关内容。5.1.3.

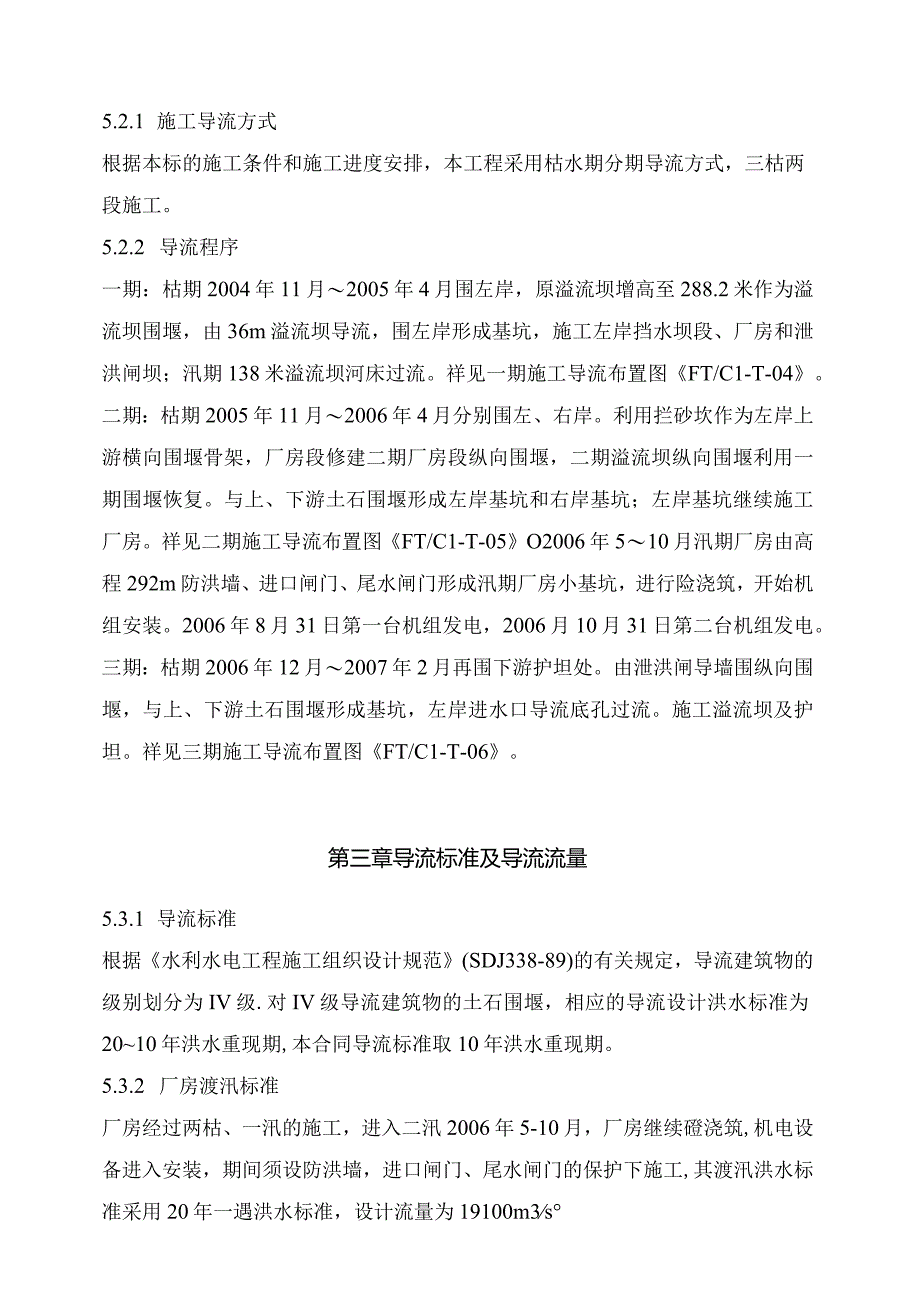

4、3 施工道路详见第二章有关内容。5.1.3.4 围堰材料料源1）石渣：主要利用本合同土石方开挖弃渣。2）粘土：土料场位于坝址上游约2.02.5Km的某子土料场，其储量和质量均能满足本工程的要求。第二章导流规划5.2.1 施工导流方式根据本标的施工条件和施工进度安排，本工程采用枯水期分期导流方式，三枯两段施工。5.2.2 导流程序一期：枯期2004年11月2005年4月围左岸，原溢流坝增高至288.2米作为溢流坝围堰，由36m溢流坝导流，围左岸形成基坑，施工左岸挡水坝段、厂房和泄洪闸坝；汛期138米溢流坝河床过流。祥见一期施工导流布置图FT/C1-T-04。二期：枯期2005年11月2006年4
5、月分别围左、右岸。利用拦砂坎作为左岸上游横向围堰骨架，厂房段修建二期厂房段纵向围堰，二期溢流坝纵向围堰利用一期围堰恢复。与上、下游土石围堰形成左岸基坑和右岸基坑；左岸基坑继续施工厂房。祥见二期施工导流布置图FT/C1-T-05O2006年510月汛期厂房由高程292m防洪墙、进口闸门、尾水闸门形成汛期厂房小基坑，进行险浇筑，开始机组安装。2006年8月31日第一台机组发电，2006月10月31日第二台机组发电。三期：枯期2006年12月2007年2月再围下游护坦处。由泄洪闸导墙围纵向围堰，与上、下游土石围堰形成基坑，左岸进水口导流底孔过流。施工溢流坝及护坦。祥见三期施工导流布置图FT/C1-T
6、-06。第三章导流标准及导流流量5.3.1 导流标准根据水利水电工程施工组织设计规范(SDJ338-89)的有关规定，导流建筑物的级别划分为IV级.对IV级导流建筑物的土石围堰，相应的导流设计洪水标准为2010年洪水重现期,本合同导流标准取10年洪水重现期。5.3.2 厂房渡汛标准厂房经过两枯、一汛的施工，进入二汛2006年5-10月，厂房继续磴浇筑,机电设备进入安装，期间须设防洪墙，进口闸门、尾水闸门的保护下施工,其渡汛洪水标准采用20年一遇洪水标准，设计流量为19100m3s5.3.3 导流时段及流量本工程一期、二期枯期导流时段采用11月4月，导流设计流量为2040m3s（P=10%）o三
7、期由导流底孔导流,导流时段采用12月2月，导流设计流量为184m3s（P=10%）o第四章围堰结构设计5.4.1 围堰选型及设计原则1）施工总进度及本标导、截流规划：2）围堰处地形、地貌及地质条件；3）工期限制和当地修筑围堰材料条件；4）水力学计算结果及堰体稳定演算成果；5）工程招标文件对导流工程的具体要求.5.4.2 一期围堰设计上游围堰为溢流坝条石围堰，纵向围堰、下游围堰为土石堰型。厂房一期上游围堰堰顶高程288.2m,最大堰高6m,堰体为cl碎砌条石。厂房一期下游围堰堰顶高程277.60m,顶宽3m,堰体采用粘土防渗，迎水面边坡坡度1：2.0,背水面边坡坡度1：1.5,最大堰高7.6m；
8、纵向围堰迎水面采用钢筋笼防冲一期溢流坝上游围堰堰顶高程286.6m,顶宽3.0m,堰体为ClO碎砌条石。一期溢流坝下游围堰堰顶高程272.8m,顶宽3米。堰体采用粘土防渗，迎水面边坡坡度1：2.0,背水面边坡坡度1：1.5。由于河床大多基岩裸露，局部覆盖层仅02m,下伏基岩为砂岩及粉砂质泥岩，岩层产状呈水平，堰基防渗采用长臂反铲施工截水槽，回填粘土做防渗，截水墙穿过覆盖层并深入弱风化基岩50cm,堰体防渗材料采用粘土嵌入截水墙内50cmo一期导流建筑物主要特性见表5-4-1o导流建筑物布置形式见图FT/CI-T-04o5.4.3 二期厂房围堰上游围堰、下游围堰为土石堰型，纵向导墙采用倒“T”型
9、浆砌石围堰、上游堰顶高程286.6m,最大堰高11.5m,下游堰顶高程277.60m,最大堰高7.6m,顶宽7m。上游围堰迎水面坡度为1：2.0,采用铅丝笼块石护脚，下游围堰迎水面边坡坡度1：2.0,上下游围堰背水面边坡坡度均为1：1.50堰体采用粘土防渗。上游纵向导墙采用倒“T”型混凝土结构，顶宽3.0m,下游导墙部分利用消力池永久导墙，并延伸至下游横向围堰，顶宽2.0m,围堰基础防渗与一期相同。二期导流建筑物主要特性见表5-4.K导流建筑物布置形式见图FT/CI-T-05o5.4.4 三期围堰三期下游围堰均采用土石围堰。下游围堰迎水面边坡坡度1：1.50,下游围堰背水面边坡坡度均为1：1.
10、5,上游堰顶高程277.6m,最大堰高2.6m,三期导流建筑物主要特性见表5-4-1o导流建筑物布置形式见图FT/CI-T-06o5.4.5 导流工程量导流建筑物主要工程量见表5-4-2o导流建筑物主要特性表表5-4-2项目堰顶高程(m)最大堰高(m)堰顶宽度(m)备注期上横围堰286.6288.24.93.0粘土铺盖防渗纵向围堰272.8277.67.63.0粘土铺盖防渗下横围堰277.67.63.0粘土铺盖防渗期上横围堰286.615.17.0粘土铺盖防渗纵向围堰272.8277.67.65.0粘土铺盖防渗下横围堰277.67.63.0粘土铺盖防渗期下横围堰277.62.83.0粘土铺盖防
11、渗导流建筑物主要工程量汇总表表5-4-3项目单位一期二期三期合计备注覆盖层开挖m31950019500河床拓宽砂卵石开挖m334326255404597石渣填筑m3306011374631947170011粘土填筑m360172305740329476竹笼装卵石护坡M24371670258811660条石围堰m31925001925编织麻袋石渣m3658.4658.401317围堰拆除m3270701080942938138102第五章导流建筑物施工导流建筑物施工包括一期上、下游及纵向土石围堰，二期左岸厂房上、下游土石围堰及纵向碎围堰，三期左岸厂房上、下游土石围堰及纵向砂围堰。一、二期土石围堰
12、施工1、堰体填筑上、下游土石围堰及纵向土石围堰堰体填筑结合基坑开挖同步进行，主要利用开挖料和回采渣场料。围堰施工使用0.61.6m3液压反铲和3m3装载机挖装填料，8tIOt自卸汽车运输，推土机平料，13.5t振动碾分层碾压。2、基础截水槽及粘土心墙填筑基础截水槽施工时，先用长臂液压反铲将砂卵石层掏槽挖除，然后分层填筑粘土并压实。粘土心墙填筑与堰体填筑同步上升，并优先填筑并压实实心墙，确保心墙填筑宽度，土料来源及装运同一枯围堰。3、竹笼装卵石护坡围堰施工竹笼装卵石护坡施工时，卵石的料径及强度必须满足设计及规范要求。竹笼装卵石的施工质量要求必须满足有关规范要求。第六章围堰拆除土石围堰拆除包括一期
13、上、下游及纵向围堰、二期左岸上、下游围堰以及三期左岸上游围堰，围堰拆除按先下游围堰，再上游围堰；先水上部分，再水下部分的程序进行.其拆除方法为：先用0.6-1.6m3液压反铲拆除至略高于当时河水位高程，再用加长臂液压反铲倒退开挖，尽量利用反铲的挖深能力。0.6-L6m3液压反铲挖装，815t自卸汽车运输至渣场.第七章施工期排水施工期基坑排水分为初期排水和经常性排水5.7.1 初期排水初期排水包括一、二、三枯围堰合龙后基坑积水、堰基及堰体渗水。经初步计算一枯基坑积水量约为2.04万m3,围堰基坑初期排水水位下降速度按LOm/天，排水量为510m3小时。排水时间安排在2004年12月30日31日。
14、采用浮式排水。二枯厂房基坑积水量约3.34万m3,排水量为620m3小时，排水时间安排在2005年11月中旬。三枯基坑积水量1.4万m3,排水量为420m3小时，排水时间安排在2005年12月中旬。5.7.2 经常性排水经常性排水主要包括一期堰体和基坑渗漏水、降雨积水和坝体施工废水，经估算经常性排水强度不大于20Om3卜时。二期基坑降雨积水和坝体施工废水，经估算经常性排水强度不大于150m3小时。三期堰体和基坑渗漏水、降雨积水和坝体施工废水，经估算经常性排水强度不大于80m3小时。综合以上因素，坝基排水设备选用见表5-7-1。基坑抽排水设备表表5-7-1项目排水强度(m3h)水泵型号工作台数备用台数一期初期排水510IS150-125-25031一期经常排水200IS125-100-40021二期初期排水620IS150-125-25031二期经常排水150IS150-125-25011三期初期排水420IS150-125-250IS125-100-4002,11三期经常排水80IS125-100-40011第八章施工期渡汛措施一、二、三上、下游围堰均为枯水期挡水，为此，施工做好以下几项工作:5.8.1根据我局多年施工的渡汛经验，制定安全渡汛措施及发生超标准洪水时的应急措施，一枯
