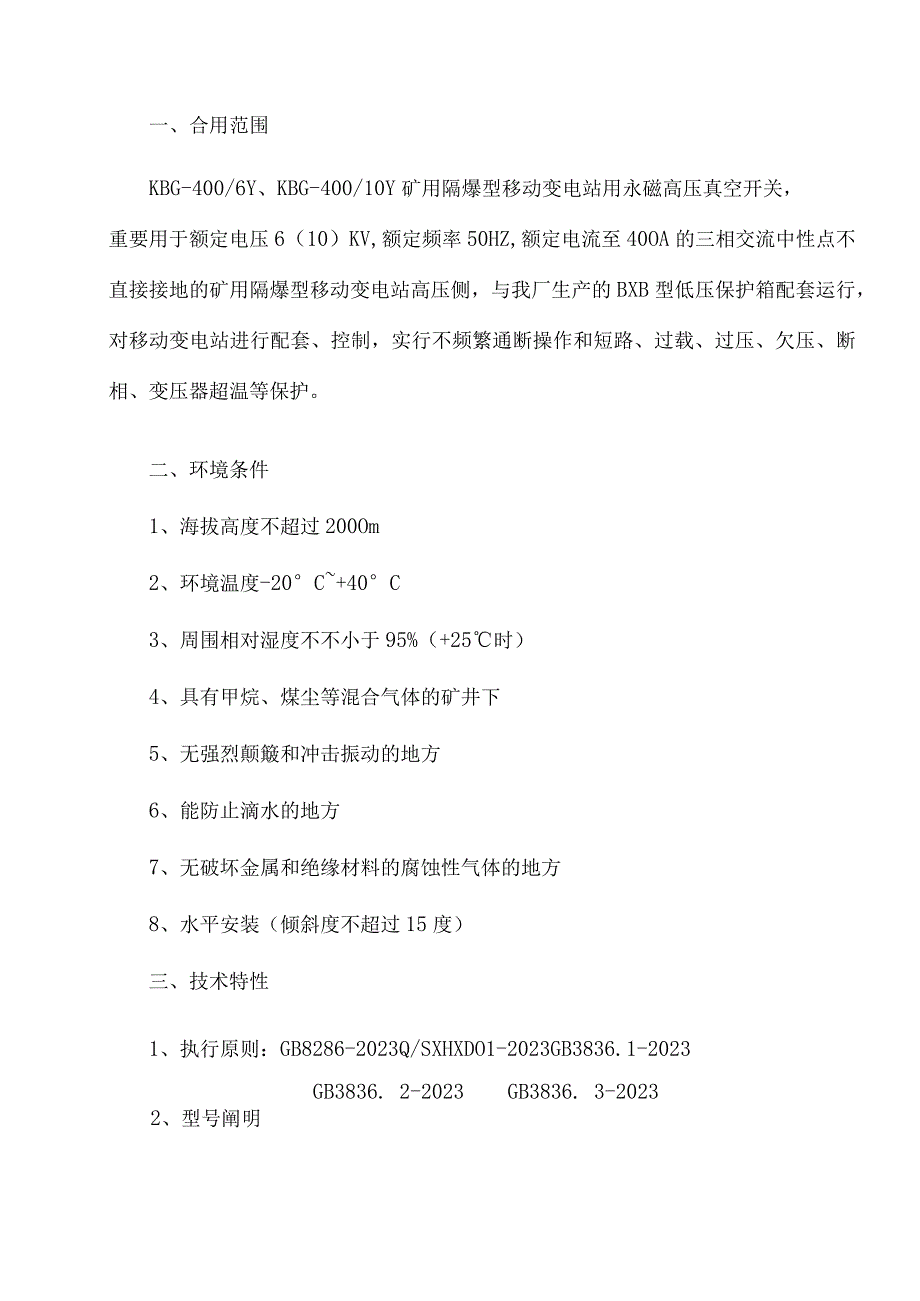

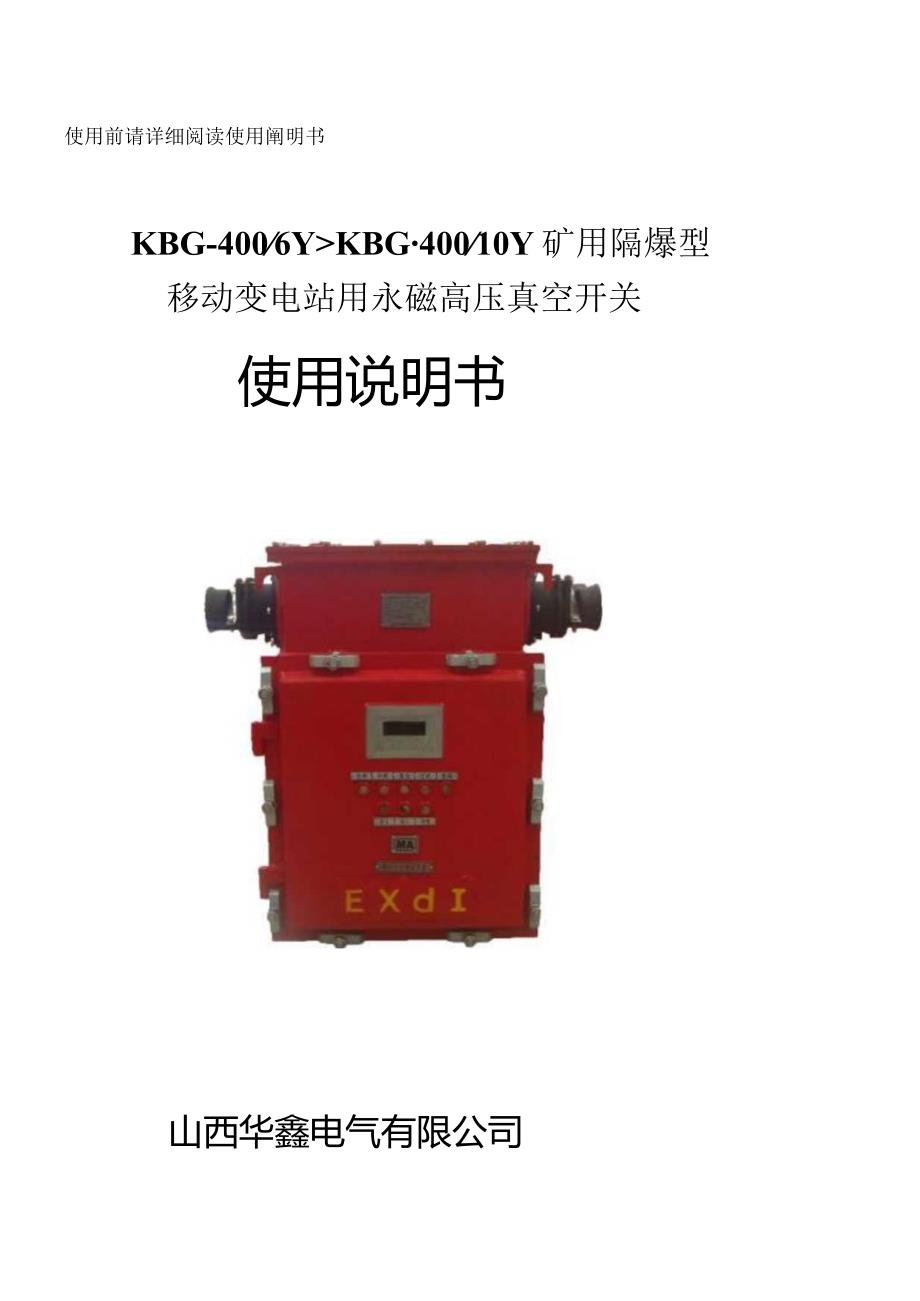

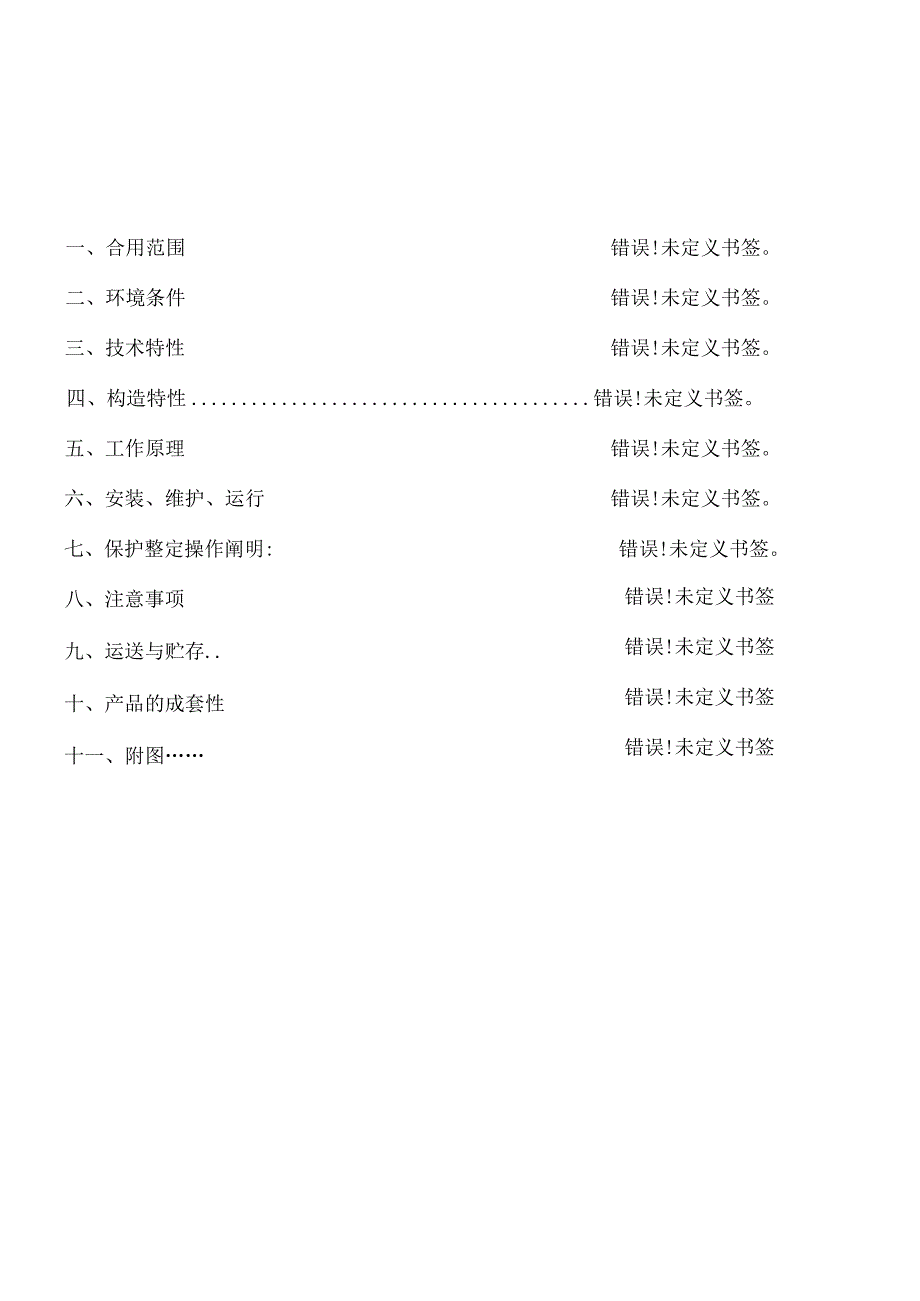

1、使用前请详细阅读使用阐明书KBG-4006YKBG40010Y矿用隔爆型移动变电站用永磁高压真空开关使用说明书山西华鑫电气有限公司一、合用范围二、环境条件三、技术特性错误!未定义书签。错误!未定义书签。错误!未定义书签。四、构造特性错误!未定义书签。五、工作原理错误!未定义书签。六、安装、维护、运行错误!未定义书签。七、保护整定操作阐明:错误!未定义书签。八、注意事项九、运送与贮存.十、产品的成套性十一、附图错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签一、合用范围KBG-400/6Y、KBG-400/10Y矿用隔爆型移动变电站用永磁高压真空开关，重要用于额定电压6（10）K
2、V,额定频率50HZ,额定电流至40OA的三相交流中性点不直接接地的矿用隔爆型移动变电站高压侧，与我厂生产的BXB型低压保护箱配套运行，对移动变电站进行配套、控制，实行不频繁通断操作和短路、过载、过压、欠压、断相、变压器超温等保护。二、环境条件1、海拔高度不超过200Om2、环境温度-20C+40C3、周围相对湿度不不小于95%（+25时）4、具有甲烷、煤尘等混合气体的矿井下5、无强烈颠簸和冲击振动的地方6、能防止滴水的地方7、无破坏金属和绝缘材料的腐蚀性气体的地方8、水平安装（倾斜度不超过15度）三、技术特性1、执行原则：GB8286-2023Q/SXHXDO1-2023GB3836.1-2
3、023GB3836. 2-2023GB3836. 3-20232、型号阐明KBG-400Y移动变电站用，永磁额定工作电压（kV）额定工作电流（八）高压隔爆型矿用3、防爆型式“Exdl”（150）4、技术参数1）短路开断和关合电流次数：“分-180s-合分-18OS-合分”12次，分4次,合分8次；2）额定短路开断电流（交流分量有效值）：12.5kA;3）额定短路关合电流（峰值）：31.5kA;4）额定短路持续时间：2s；5）额定短路开断电流次数：30次；6）断路器机械寿命：10000次；7）重要电气机械特性：a触头开距：91mmb触头超行程：3J)mmc平均合闸速度：0.61.3msd平均分闸
4、速度：O.81.5m/se触头合闸及分闸不一样期性：1.2msf合闸时触头弹跳时间3ms(13)额定绝缘水平见表1表1额定电压短时(Imin)工频耐压值(有效值)KV备注相对地、相间、断路器断口间隔离开关断间二次回路对地二次回路耐压应断开电压表、显示装置等6232621030342额定全波雷电N口击耐压(峰值)KV对地、相间、断路器口间隔离开关断口间640461()607()(15)电压等级、电气间隙及爬电距离见表2.表2：额定电压最小电气间隙mm最小爬电距离mm1002.5460006010010000100160四、构造特性1、本配电开关重要由隔爆外壳、ZN-12/Y630型真空永磁机构断
5、路器和接线腔构成（见图一、二、三）。2、隔爆型外壳：由主体、前门和接线腔构成。前门正面设有起动、停止、过试、复位、急停、移位、确认、调整按钮，以及显示部分。右侧设电气闭锁装置、本体推进机构手柄、停止按钮（机械）和观测孔。上部设有隔爆接线腔。右侧还设有开门安全闭锁装置：当开门前，本配电开关自动分闸，3、ZN口一12/Y630高压真空永磁断路器（见图四），合用于户内6kV、IOKV/50HZ三相交流供电系统中。适合户内高压分派电系统中，并可在额定电流范围内进行频繁操作或多次开断短路电流。该永磁断路器具有体积小、重量轻、构造简朴、操作可靠、免维护、使用寿命长等明显特点。可作为小型化变电所、城网无油化
6、改造、配电自动化等应用。永磁真空断路器特点 采用陶瓷烧制而成的固体绝缘真空灭弧室： 通过绝缘拉杆与真空灭弧室动触头连接，采用永磁闭锁的操作机构。运用同步轴实现三相联动和机械互锁。 该机构采用永磁体和电磁机构结合日勺新型操作机构，在充磁结束后可完毕一次重叠闸过程。 机构简朴，智能控制，功耗低，是机械操动机构的!理想换代产品。4、接线腔用压盘式引入装置引入电缆，通过绝缘套管式接线柱将电源引入主腔。5、本配电开关与BXB型低压保护箱联锁线连接方式：（1）配我司生产的干式变压器可直接通过变压器内置的连接线连接。（2）配其他厂生产日勺干式变压器通过接线腔七芯接线端子及压紧螺母式电缆引入装置与低压侧连接。
7、6、本真空开关自带保护，有短路、过载、过压、欠压、断相、温度等保护功能。五、工作原理断路器动作过程首先将断路器隔离插销合到位（电气闭锁装置到位），控制电源接通（初次接通电源或分闸后再合闸需等待15s20s）,此时合分电容电压正常,合分辅助转换开关在分闸位置，此时断路器处在准备合闸状态。按合闸按钮QA,发出指令，驱动控制电路触发IGBT模块（或继电器）接通合闸线圈，永磁机构动铁芯向合闸位置运动，通过传动楞臂将开关管触头闭合，按分闸按钮FA,驱动控制电路触发IGBT模块（或继电器）接通分闸线圈,永磁机构动铁芯向分闸位置运动,通过传动拐臂将开关管触头打开。六、安装、维护、运行1、本真空开关与BXB型
8、低压保护箱配套，用于对移动变电站进行保护和控制，安装前须详细阅读阐明书。2、安装运行前必须检查和试验其完好性和安全性。a）检查各连接部分与否松动，并符合防爆规定；b）检查其安全闭锁应可靠。（1）隔离插销未插入时，断路器不能合闸。（2）当断路器处在合闸状态时，隔离插销不能断开。（3）电气闭锁装置未接通前，断路器不能合闸操作。（4）断路器处在合闸状态时，解除电气闭锁装置，断路器将自动跳闸。3、九芯端子的1#、2#为AClOoV电源线（为低压保护箱提供电源），3#、4#为保护线（低压保护箱系统正常时闭合，故障时断开），5#、6#为低压保护箱压合闸按钮线，7#、8#为温度保护线。4、在真空开关使用前，
9、有条件顾客应在相与相间、相与地间、相与二次回路间施加额定耐压值的85%工频耐压试验。Imin内应无击穿和闪络现象。5、每隔六个月应进行检修调试和保养。七、保护整定操作阐明:本装置采用全中文液晶显示，通过安装于隔爆箱门外部面板上的3个按钮即可实现参数整定、运行状况监视、历史纪录查询所有操作。“移位，一一选项移位或数字量选位。“确认，选项确定或设置下一种参数。“调整-调整数量。装置上电后，首先自动完毕预热、软硬件自检并开始执行程序。正常状况下,显示主页：阳煤华鑫智能高压保护装置年-月-日时：分：秒1、参数设定：在主菜单页按“移位”键选择“设定参数”，再按“确认”键确认，进入设定参数菜单：设定参数故
10、障记录按提醒操作输入四位密码口令（出厂设定为：1234）后，进入第一种参数整定菜单，显示：额定电压:：XXXXXV额定电压档：1此时按“调整”进行选择额定电压。按“确认”，进入第二个整定菜单，显示：额定电流：XXXA取值范围10A-400A此时按“调整”和“移位”进行设置对应的参数，按“确认”，进入第三个整定菜单，显示：短路倍数:：XX倍取值范围3倍-10倍此时按“调整”和“移位”进行设置对应的参数，按“确认L进入第四个整定菜单，显示：短路延时:：XXms取值范围OmS-IoOmS此时按“调整”和“移位”进行设置对应的参数，按“确认L进入第五到第八个整定菜单，依次为欠压投入、过载投入、断相投入
11、、温度保护投入，按“调整”按钮进行设置“投入”或“不投入”。继续按“确认”按钮，进行时间设定，先设定年，然后按“确认”按钮再设定月，依次类推，最终进入保留时间界面，把0设置成1保留时间。按“确认”，进入下一种整定菜单，显示:过载电流倍数整定X.XT*-I_1_._/-.此时按“调整”和“移位”进行设置对应的参数，按“确认”，返回主菜单。2、运行状况实时数据监视：在主菜单页按“移位键选择运行状态”，再按“确认”键确认，进入运行状况菜单，通过翻页操作，可查看移变高压侧真空开关分合状态和运行电流、系统电压等。3、历史记录查询：在主菜单页按“移位”键选择“故障记录”，再按“确认”键确认，进入故障记录查
12、询菜单，通过按“确认”键进行翻页操作，可准时间次序依次查看近来28次发生故障的时间和性质（断相、过载、过流、温度保护、电压异常）等记录。提供顾客电气设备运行、维修日勺参照信息。4、出厂设定：本选项为本厂设定，顾客不需设定。八、注意事项1、严禁带电开盖2、内部元器件不得随意更换3、开盖时不得损坏隔爆面九、运送与贮存1、本真空开关可使用一切运送工具运送，搬运中不得翻滚、跌落和碰撞。2、运送过程，主腔后侧日勺防爆法兰面需用软质材料堵挡，以免损坏防爆面和灌进主元件腔杂物。3、产品贮存地点应无淋头水，积水及腐蚀性物质。十、产品的成套性1、成套完好开关（包括左右延长轨道及操作专用操作手把）1套2、产品的合
13、格证1份3、使用阐明书（包括煤安证和防爆证复印件）1份4、装箱单1份5、顾客意见反馈单1份6、易损件备件十一、附图（附图图一）（附图图二）（附图图四）常见故障及排除措施常见故障也许产生的原因排除措施1、开关电源无输出1、检查开关电源。无显示2、电源变压器烧坏2、检查和更换变压器1、低压开关有故障1、检查低压与否复位2、充电未完毕2、等待IOs不合闸3、门开关坏3、检查和更换门开关4、行程开关坏4、检查和更换行程开关5、起动按钮坏5、检查起动按钮6、断路器上控制盒坏6、更换断路器控制盒.故障迅速排除一.不能合闸迅速排除：看屏幕电流123412341234（八）电压12345V1号:。2号:。状态
14、分闸系统正常；Ue:12345Ie:12,412倍短路1.“2号灯”是实心，阐明PLC检测到故障。2 .按下合闸按钮“1号灯”变成实心，阐明故障在断路器控制盒上。3 .按下合闸按钮“1号灯”还是空心，阐明故障在PLC上。二.不能分闸迅速排除：1 .短接分闸按钮两个常开触点，若可以分闸阐明是按钮问题。2 .“2号灯”是实心，若不可以分闸阐明是断路器控制盒问题。电器元件表名称型号规格可编程控制器LM3108KDC24V高压真空断路器ZN-12.5/YIOkV,630A真空开关管TD-12/630-12.5IOkV,630A显示屏HD2400LDC24V,3W门开关LX19-001行程开关LX19-001按钮LX19K保险5A开关电源AC100VDC24V40WDC24V40W压敏电阻MYGS-IOKv(6KV)5K电流互感器
