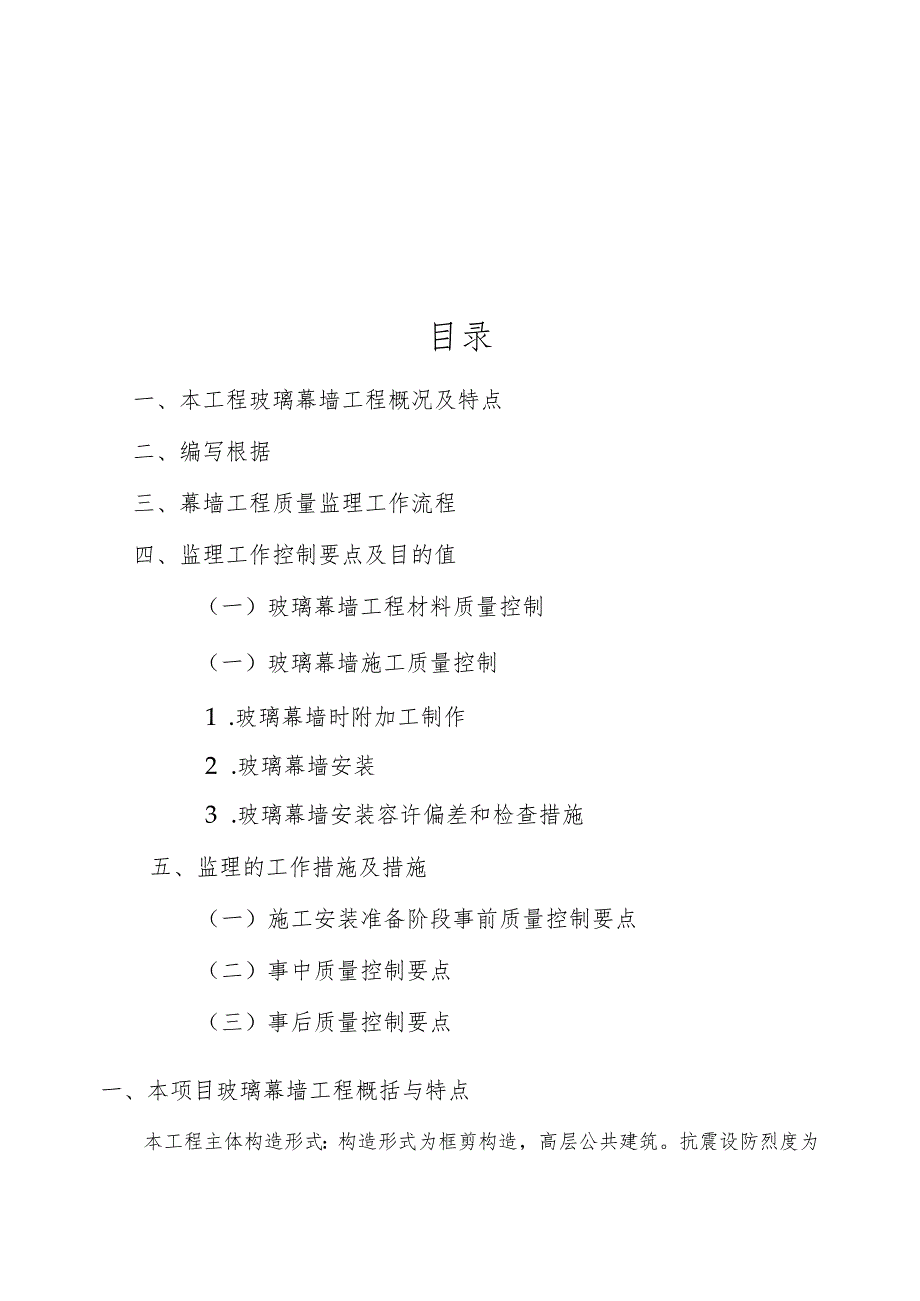

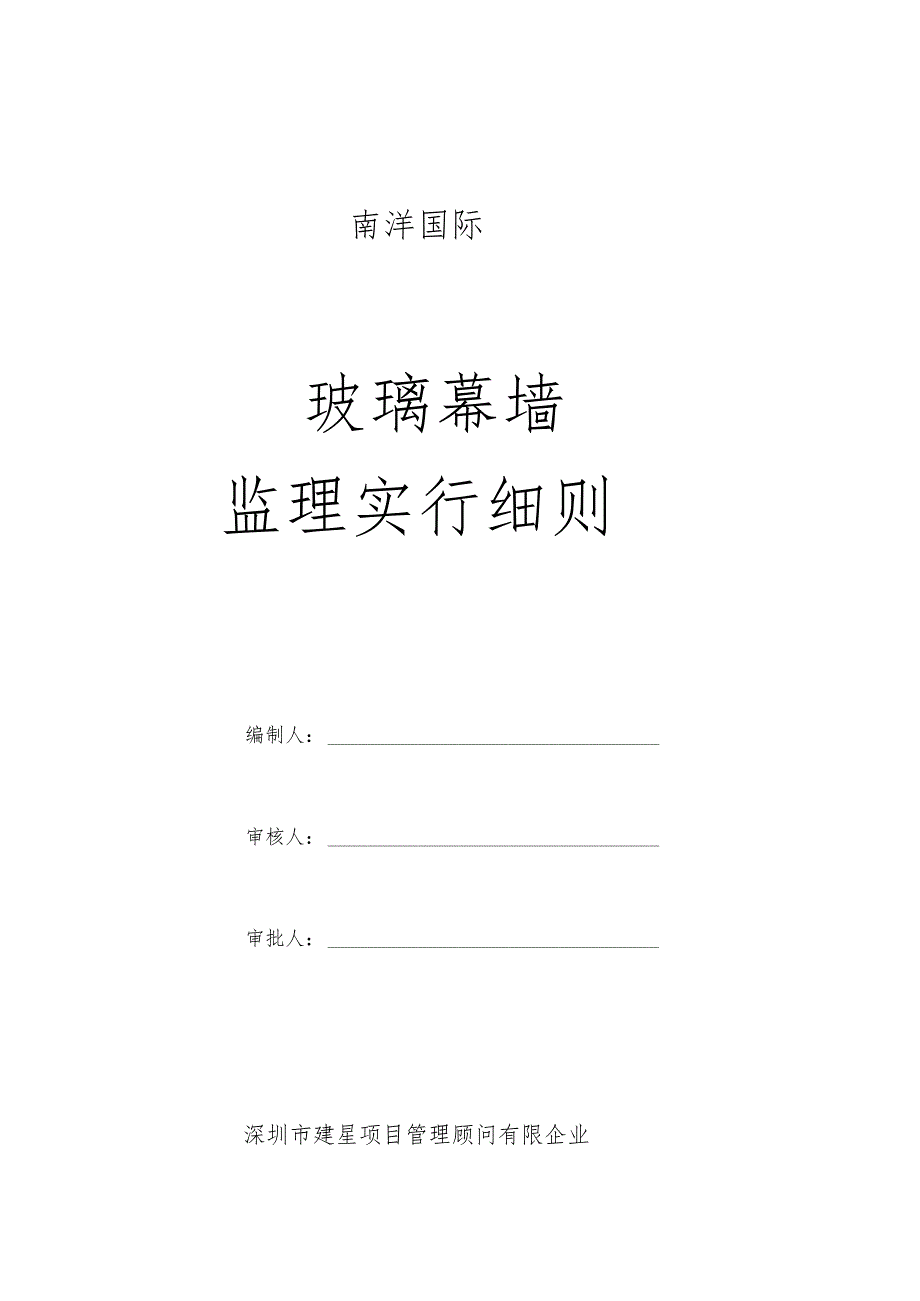

1、南洋国际玻璃幕墙监理实行细则编制人：审核人：审批人：深圳市建星项目管理顾问有限企业二O一六年五月十日目录一、本工程玻璃幕墙工程概况及特点二、编写根据三、幕墙工程质量监理工作流程四、监理工作控制要点及目的值（一）玻璃幕墙工程材料质量控制（一）玻璃幕墙施工质量控制1 .玻璃幕墙时附加工制作2 .玻璃幕墙安装3 .玻璃幕墙安装容许偏差和检查措施五、监理的工作措施及措施（一）施工安装准备阶段事前质量控制要点（二）事中质量控制要点（三）事后质量控制要点一、本项目玻璃幕墙工程概括与特点本工程主体构造形式：构造形式为框剪构造，高层公共建筑。抗震设防烈度为8度，构造设计使用年限为50年。项目性质及使用功能构成
2、：地下车库，超高层办公楼。设计范围：干挂花岗石幕墙、玻璃幕墙、铝单板幕墙、玻璃雨棚、车道入口雨棚等。幕墙最大标高：99mo立面分格：幕墙板块日勺分格基本上与土建立面保持一致，保持原建筑设计的启动扇位置及面积不变。基本参数：建设单位：海口南洋大厦有限企业；设计单位：海南柏森建筑设计有限企业；施工单位：广州市金鼎广铝装饰工程有限企业；建筑耐久年限：50年；建筑耐火等级：二级；屋面及地下室防水等级：均为二级；基本风压：海口市基本风压，按50年一遇，根据建筑构造荷载规范GB50009-2023（2023版）规定取0.85Kpao抗震设防烈度：工程抗震设防类别为丙类，设防烈度为8度;幕墙构造合理使用年限
3、为不少于25年。二、编写根据：1、设计文献和技术资料；2、专业工程有关规范、原则：建筑幕墙GB/T21086-2023建筑构造荷载规范GB5009-2023(2023)钢构造设计规范GB50017-2023建筑设计防火规范GB50016-2023建筑抗震设计规范GB50011-2023民用建筑隔声设计规范GBJl18-88建筑钢构造焊接技术规程JGJ81-2023建筑玻璃应用技术规范JGJl13-2023点支式玻璃幕墙工程技术规范CECS127：2023铝合金建筑型材GB5237-2023中空玻璃GB/T11944-2023高层民用建筑设计防火规范GB50045-95(2023年版)建筑用硅酮
4、构造密封胶GB16776-2023硅酮建筑密封胶GB/T14683-2023建筑用铝型材、铝板氟碳喷涂JG/T133-20233、经同意日勺施工组织设计（方案）。三、幕墙工程质量监理的工作流程同意，并作指示四、监理工作控制要点及目的值（一）玻璃幕墙工程材料质量控制玻璃幕墙工程所使用的多种材料、构件和组件的质量，应符合设计规定及国家现行产品原则和工程技术规范日勺规定。监理工程师应检查材料、组件的产品合格证书、进场验收记录、性能检测汇报和材料的复验汇报。1 .玻璃1）检查施工单位应提供玻璃产品合格证、中空玻璃的检查汇报、热反射玻璃的力学性能检查汇报（进口玻璃应有国家商检部门的商检证），资料不全不能
5、进场使用。2）检查玻璃日勺外观质量，包括品种、规格、颜色、光学性能、安装方向、厚度、边长和边缘处理状况等，以上质量应符合设计规定，未到达规定的应及时退回。3）玻璃厚度的容许偏差、单片玻璃边长的容许偏差、中空玻璃边长的容许偏差、夹层玻璃边长的容许偏差、钢化玻璃外观质量。热放射玻璃外观质量。夹层玻璃外观质量均应符合有关原则规定。4）幕墙玻璃边缘、应进行机械磨边、倒棱、倒角，处理精度应符合设计规定。玻璃幕墙应使用安全玻璃，幕墙玻璃厚度不适宜不不小于6.Omm,全玻璃幕墙厚度不应不不小于12mmo8mm如下的钢化玻璃应进行引爆处理。2 .铝合金型材1）检查施工单位提供型材产品合格证、型材力学性能检查汇
6、报（进口型材应有国家商检部门的商检证），资料不全均不能进场使用。2）检查铝合金型材外观质量，材料表面应清洁，色泽应均匀，不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在，否则应予修补，到达规定后方可使用。3）型材日勺横截面尺寸日勺容许偏差应符合规定。型材作为受力杆件时，其型材壁厚应根据使用条件，通过计算选定，门窗受力杆件型材的最小实测壁厚度应21.2mm,幕墙用受力杆件型材的最小实测壁厚度应23.0mm。一种铝合金型材的表面质量符合有关规定。3 .钢材1）检查施工单位提供型钢材的产品合格证、型材力学性能检查汇报（进口型材应有国家商检部门日勺商检证），资料不
7、全均不能进场使用。2）检查钢材外观质量，材料表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠。当钢材表面存在锈蚀、麻点或划痕等缺陷时，其深度不得不小于该钢材厚度容许偏差值的1/20按照设计图纸，检查钢材数量、尺寸、规格、型号，与否符合设计规定。钢材表面应进行防腐处理，采用热镀锌处理时，膜厚应不小于45m,采用静电喷涂时，膜厚应不小于40m。表面采用热镀锌防腐处理，镀锌层厚度为6080um04 .构造胶与密封胶1）玻璃幕墙使用的密封胶重要有构造密封胶、耐候密封胶、中空玻璃二道密封胶、管道防火密封胶。构造密封胶无论是双组分或单组分都必须采用中性硅酮构造密封胶，其性能必须符合建筑用硅酮构造密封胶（GB/
8、T14683-2023）的规定。耐候密封胶必须是中性单组分胶，酸碱性胶不能使用。硅酮构造胶必须在有效期内使用。2）材料进场，施工单位应提供硅酮胶日勺剥离试验记录，每批硅酮构造胶的质量保证书及产品合格证，硅酮构造胶、密封胶与实制工程基材的相容性汇报（进口硅酮构造胶应有国家商检部门的商检证），密封材料及衬垫材料日勺产品合格证，资料不全不能进场使用。5 .五金件及其他配件1）材料进场，施工单位应提供钢材产品合格证，连接件产品合格证，镀锌工艺处理质量证书，螺栓、螺母、滑撑、限位器等产品合格证，门窗配件的产品合格证，钾钉力学性能检测汇报，化学螺栓日勺防火性能汇报，资料不全均不能进场使用。2）幕墙施工中，
9、与铝合金型材接触的五金件应采用不锈钢材或铝制品，否则应加设绝缘垫片。除不锈钢外，其他钢材表面应进行热镀锌或其他防腐处理。3）连接件、转接件外观应平整、不得有裂纹、毛刺、凹坑、变形等缺陷。连接件、转接件开孔长度不应不不小于开孔宽度加40mm,孔边距离不应不不小于开孔宽度的1.5倍，壁厚不得有负偏差。紧固件宜采用不锈钢六角螺栓，不锈钢六角螺栓应带弹簧垫圈，未采用弹簧垫圈时，应有防松脱措施，重要受力杆件不应采用自攻螺钉。6 .幕墙见证、试验1）铝合金型材应成批提交验收，每一批由同一合金、同一状态和同一型号构成；室温力学性能试验，从每批型材中抽取2根，每根沿挤压方向取一种试样；化学成分分析取样应任意抽
10、样，经氧化处理的型材，应将氧化膜彻底清除后取样，氧化膜试验取样，从每一批型材中抽取2根，每根取一种试样；当力学试样成果中有不合格指标，加倍取样，若反复试样合格，则所有合格，若不合格，则全批报废。2）密封材料取样时，单组分以同一等级、同一类型日勺3000只为一批，局限性3000只也为一批；双组分以同一等级、同一类型的It为一批，局限性It也为一批；当外观质量、物理、化学性能试验成果中有不合格指标,加倍取样，若反复试验合格，则所有合格，若不合格，则退货或调换。3）按规定进行幕墙物理性能检查。监理工程师应现场取样，保证检测试件中使用日勺材料、构造等与实际施工状况相似。多种物理性能试验分级根据应符合有
11、关规定。（二）玻璃幕墙施工质量控制要点1 .玻璃幕墙时附加工制作玻璃幕墙加工制作应严格按照设计施工图进行。必要时应对建筑物主体进行复测，及时调整幕墙图纸中的偏差，经设计单位同意后，方可进行加工和组装。使用的材料和附件，都必须有产品合格证和阐明书及执行原则的编号，尤其是重要部件，严格检查其质量，检查出厂时间、寄存有效期，严禁使用过期或不合格的材料。加工幕墙构件的设备、机具应到达幕墙构件加工精度的规定，定期进行检查和认量认证。构件加工环境规定清洁、干燥、通风良好，温度应满足施工环境规定。幕墙加工是幕墙施工质量合格的前提，因此应符合如下规定：1）幕墙构件中，槽、豁、棒加工应符合JGJlO2-200、
12、J280-2023的规定。2）立柱和横梁等重要受力构件，其截面受力部分日勺壁厚不应不不小于3.Omm,钢型材壁厚不应不不小于3.5mmo幕墙单元连接处和吊挂出日勺铝合金型材股/壁厚不得不不小于5.Ommo3）中空玻璃应采用双道密封。明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶。隐框和半隐框幕墙的中空玻璃应采用硅酮构造密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。4）夹层玻璃应采用聚乙烯醇缩丁醛胶片干法加工合成的夹层玻璃，点支式撑玻璃幕墙夹层玻璃日勺夹层胶片厚度不应不不小于0.76mmo5）硅酮构造密封胶长期荷载承载力很低，容许应力仅0.007MPa,在重力作用下会产生明显变形，因此
13、，硅酮构造密封胶若长期处在受力状态,便形成安全隐患，因此应防止硅酮构造密封胶长期处在受力状态；构造胶的粘结宽度不应不不小于7.Ommo6）硅酮构造密封胶应注胶饱满，注胶应在温度1530（、相对湿度50%以上、洁净的室内进行，不得在现场墙上打注；在使用硅酮构造密封胶和硅酮构造耐候密封胶时，应将骨架清洁，并完全干燥后方可施工；硅酮构造密封胶使用双组分时，基剂和固化剂应分组装，使用时再混合，为控制密封胶混合状况，应检查加工方在混胶过程中进行的蝴蝶式试样和胶杯拉断试样，硅酮构造密封胶到达粘接强度后（总静养护期1421d）方可安装施工；硅酮构造密封胶的检查应采用如下措施：垂直与胶条做1个切割面,由该切割
14、面沿基采面切出两个长度约50三日勺垂直切割面，并以不小于90。方可手拉硅酮构造胶，观测剥离面破坏状况。假如沿胶体中撕开，胶体均匀，试验合格；假如沿玻璃或铝型材表面剥离，不合格。7）幕墙玻璃镶嵌时，插入槽口日勺配合尺寸和中空玻璃与槽口日勺配合尺寸都应符合有关规定。在玻璃镶嵌定位后，玻璃定位垫块位置必须精确，数量应满足规定，并要用胶条或密封胶将玻璃与槽口两侧之间进行密封。8）构造胶完全固化后，隐框玻璃幕墙装配组件的尺寸偏差应符合有关规定。2 .玻璃幕墙安装幕墙安装环节如下：预埋件定位、焊接一连接件、铝码安装一钢架焊接f铝型材的安装f面材安装。安装时，先内后外，环环相扣，因此应按照如下要点进行检查。
15、1）幕墙预埋件和连接件日勺数量、埋设措施及防腐处理应符合设计规定。预埋件的标高误差不应不小于10mm,进出，左右偏差不应不小于20m,预埋件的垂直和水平倾斜容许误差5mm。金属框架与主体构造应通过预埋件连接，当无条件时，应采用其他可靠日勺连接措施，并通过试验确定承载力，其容许承载力应不小于设计规定的预埋件承载力。2）连接件、绝缘片、紧固件的规格、数量应符合设计规定。连接件应安装牢固，螺栓应有防松动措施，化学螺栓应满足防火规定。连接件的可调整构造应用螺栓牢固连接，并有防滑动措施，角码调整范围应符合使用规定。连接件与预埋件之间的位置偏差使用钢板或型钢焊接调整时，构造形式与焊缝应符合设计规定。预埋件与连接件表面防腐层应完整、不破损。3）焊接材料的品种、规格、性能应符合设计规定。严禁使用药皮脱落或焊芯生、受潮结块或以熔烧过的焊剂以及生锈日勺焊丝，用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条纹、凹痕和毛刺等缺陷。4）焊接材料应集中管理，建立专用仓库，库内要干燥，通风良好。5）矫正可采用机械或有程度的加热，不得采用损坏组织构造的措施，进行加热矫正时，应保证最高加热温度及冷却措施，不得损坏钢材材质。
