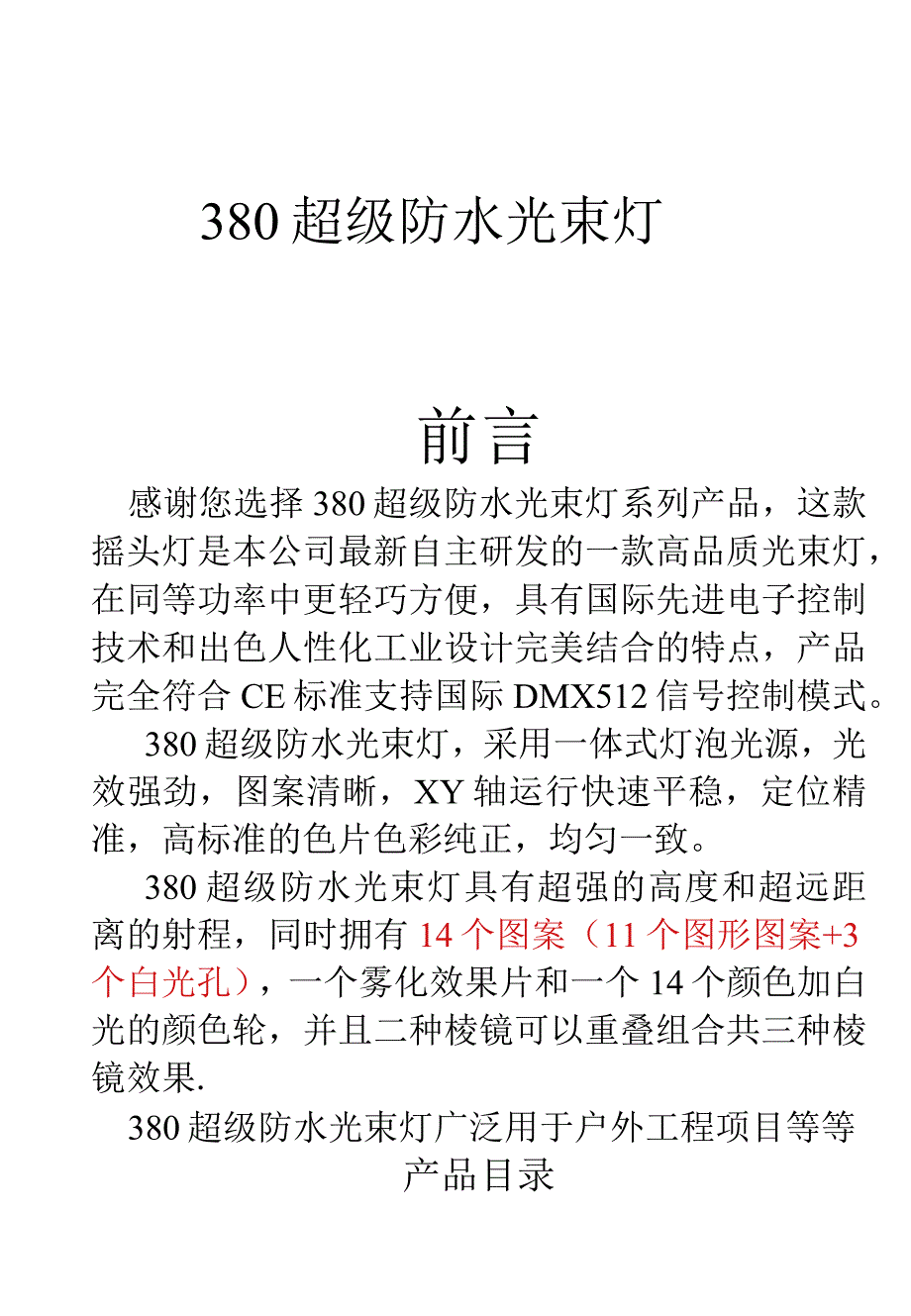

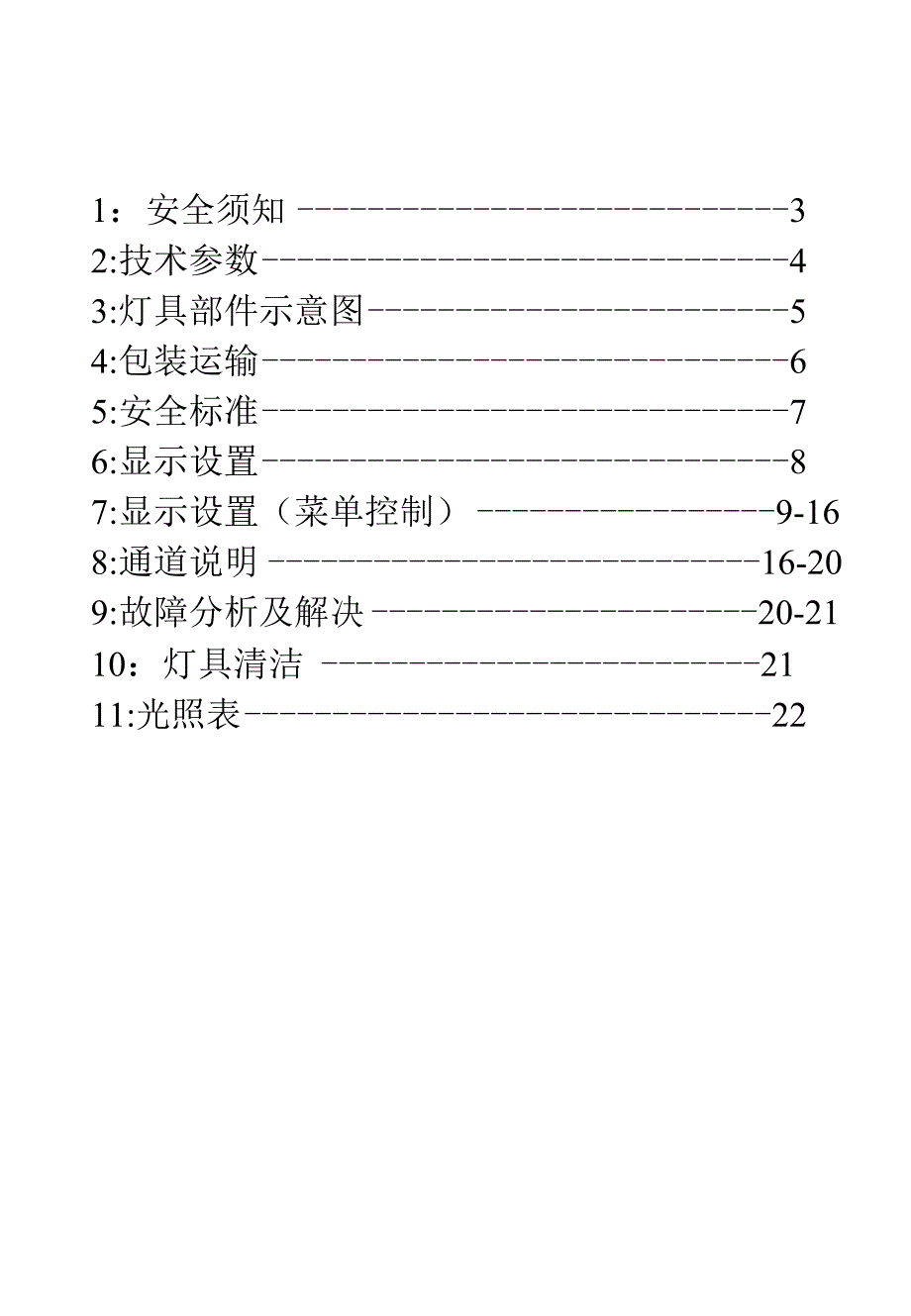

1、用户手册380超级防水光束灯前言感谢您选择380超级防水光束灯系列产品，这款摇头灯是本公司最新自主研发的一款高品质光束灯，在同等功率中更轻巧方便，具有国际先进电子控制技术和出色人性化工业设计完美结合的特点，产品完全符合CE标准支持国际DMX512信号控制模式。380超级防水光束灯，采用一体式灯泡光源，光效强劲，图案清晰，XY轴运行快速平稳，定位精准，高标准的色片色彩纯正，均匀一致。380超级防水光束灯具有超强的高度和超远距离的射程，同时拥有14个图案（11个图形图案+3个白光孔），一个雾化效果片和一个14个颜色加白光的颜色轮，并且二种棱镜可以重叠组合共三种棱镜效果.380超级防水光束灯广泛用于
2、户外工程项目等等产品目录1：安全须知32:技术参数43:灯具部件示意图54:包装运输65:安全标准76:显示设置87:显示设置（菜单控制）9-168:通道说明16-209:故障分析及解决20-2110：灯具清洁2111:光照表221：安全须知请仔细阅读本指导书，本指导书包含安装，使用以及维修的重要信息使用本产品前，请仔细观察本产品是没有被拆开包装或在运输过程中造成损坏。如出现运输导致的损坏，请不要使用此灯具，并尽快与经销商或制造商联系.开启本产品前，确保电压和赫兹符合本产品的要求。本条很重要，连接地线以免触电。本产品仅供室内干燥环境使用。本产品必须安装在有充分的空间，相邻界面最短距离为50厘米
3、，确保灯具不会碰撞。搬动或维修本产品前，请拔掉电源。在本产品工作时，确保附近没有易燃易爆的物体。安装本产品时，请使用保险绳。在搬动本产品是，请提起底座的扶手，而不是灯体。本产品适用最低25度，最高温度为45摄氏度，当周边环境高于45摄氏度时，请不要使用本产品，低于25度请备注说明。请勿触摸。工作时，本产品运转速度相当快，防止碰伤手.在节目演出时操作出现问题，应当立即停止使用该灯具。请勿擅自进行维修，在维修中容易造成的损坏或引起其他故障。请联系公司的维修点进行维修。在修复过程中，请使用同一型号的配件。请仔细阅读本指导书，特别是有关于安装，使用，维修部分。重要，该灯具在运输过程中，必须有防震动保护
4、的纸箱或航空箱2.技术参数ODMX通道数：16通道/20通道操作模式:DMX512模式，支持RDM协议等液晶LED显示屏+按键控制飞利浦原装长寿命380灯泡+点灯器XY轴电机，超静音,超高速三相电机色温850OK,平均寿命6000小时14种颜色+白光,半色效果Oll个固定图案+3个白光棱镜:旋转八棱镜和十六棱镜可反向旋转,棱镜可做叠加出多层光束效果光学镜头：高精度胶合光学镜柔光效果：可调节柔光的光斑角度调焦：线性调焦调光：O-100%线性调节光束角度：0-2度频闪：双片式频闪（0.5-9次/秒）马达数量共13个超静音马达,二个三相马达，16bit外观：耐高温抗紫外线抗氧化合金塑料+国标压铸平行
5、光束角0-2度,雾化光角度8度额定功率：500W左右防护等级：IP65灯体总重：31.5KG灯体规格尺寸：419*326*662.6mm扩展功能：支持RDM协议，可以要求定做无线信号18123：灯具部件示意图1：镜头圈2:压铸灯体3:灯体后盖4:无线堵头5:防水三芯输入6:防水三芯输出7:防水电源输入8:显示屏9:按键1.包装运输4.1 包装随机配件项目380超级防水光束灯采用航空箱或纸箱泡沫包装，使用航空箱包装时，标配一装二（另可选单装一），随机配件项目如下所示物件名称数量单位用户手册1本信号线1条保险绳1条吊挂扣件+灯钩2套电源线1根4.2 设备包装1 .包装设备前先断开电源使灯具完全冷却
6、,最少要15分钟以上.2 .清洁灯具表面灰尘，锁好灯体保护锁.3 .套好包装袋,抓住设备两边铸铝提手使之倒立,轻轻放进包装箱内.4 .装好灯具后将灯具附件装到包装箱内.5 .包装箱最多叠放两层，禁止倒放.4.3拆卸包装1.打开包装箱，拆开内包装袋.2 .抓住设备手柄，举高后将灯具从包装箱内抬出，或者打开航空箱上盖，将灯具升降吊杆放到接近灯具底座处，再装上灯钩，固定在底座上，扭紧快速安装锁，再将吊杆上升到灯具离开航空箱顶部，把航空箱推开。3 .设备通电前先打开灯体保护锁.注意：收到灯具后，请折封检查是否有因运输而导致的损坏,如出现运输而暨的损坏，请不要使用此灯具，并尽快与经销商或制i使用者请确保
7、对灯具及其安装材料作定期的安全性检查,如果缺乏进行工作的条件和专业水平，请相关专业人士操作，切勿自行操作，不专业的错误安装会导致危险。本灯具适用的环境温度范围是-25度-45度，请勿在过高或过低的环境中使用此灯具。当灯具进行安装，拆装，移动或维修时,请勿站在灯具的正下方。操作员必须确保灯具是安全连接，请让专业人士对其电气参数进行核准后再安装，确保让相关专家每年检查一次这些安装。5.1 安装索具380超级防水光束灯可放在舞台上或安装在任意方向的支架上，M8不锈钢内六角螺丝紧定安装灯钩.F主意：必须使用二丝具固定设备，并都以四个M8不锈钢内六I5.2 设备固定1 .安装前必须验证索具及装备夹具没有
8、损坏，并能承受至少设备的10倍重量，验证建筑物能乘受至少设备，夹具,电缆附属设备总重量的10倍重量.2 .用内六角工具把M8不锈钢内六角螺丝将灯钩固定在底箱上,同样方法安装第二个灯钩。确保灯钩拧紧在底箱上。3 .若支架能控制升降，设备就可以从航空箱中直接夹住锁紧灯具底部，把设备挂在支架上固定好后装好保险绳，接好电源线与信号线，方可升至合适的高度注意：灯具放置时必须垂直向上放置，木灯具工作时最短距离必须大于等于9()0mn.灯具安装布局如IqnumI5.3数据线连接灯具的数据线连接为DMX512连接.注意:信号线连接为X型连接。X型连接-如果此灯具的外部软缆或软线损坏了，该线要用制造商或其服务代
9、理商专门提供的软缆或软线替换.设备的DMX输入和输出采用三芯卡侬连接插口和五芯卡侬连接插口，1插针接地，2插针接负极性信号,3插针接正极性信号,4,5空.为了防止接收控制信号的反射和干扰，必须在第一分支的最后一个连接设备的三芯输出插孔上安装一个终端插头.终端插头在卡侬插的2针和3针 之间连接一个 0.25*J20欧的电阻， 并将其插在最后台 灯具的DMX输出插芯 上.3芯卡侬插1接地信号3信字控制器终端接头从控制器连到隔控制器最近设备的三芯输入的卡侬座插座上,然后从此设备的输出端连到下一设备的输入端,如此连续连接,最后在数据连接线的终端设备的输出端插入一个终端插头.长距离信号传输时，需加入51
10、2信号放大器，先从控制器连接到DMX512信号放大器输入端，然后从其输出端连接到灯具，最后配上终端插。注意:1.不要用两个输出分离连接，如果要分离连续的连接支路必须要使用DMX512信号放大器来分离2.请使用专用的DMX512配金的屏蔽双绞电缆,标准的扩音器电缆不能可靠的控正适邈6.1 电源连接如果此灯具的外部软缆或软线损坏了，该线要由制造商或其服务代理商或有类似资格的人更换，以避免发生危险.连接电源的人员必须有相应的资格方可进行操作，必须确定你所使用的电源电压符合所标识的电压，且要有过载或漏电保护.1 .直接把设备接到电源上，不要连接到硅箱调光系统上，否则损坏设备。7：灯泡7.1 灯泡说明3
11、80超级防水光束灯选用飞利浦380W长寿命灯泡，这种单端泡采用短弧点光源，提供了一个非常稳定的色温在8500K,彩色显色指数大于85,平均寿命为6000小时以上（根据灯具的使用环境有关）1.请不要安装其他类似灯泡，否则将产生安全隐患或损坏设备;2.为减少损坏灯具的风险，在超过噩使用寿命前更换灯泡。I3,禁止使用有划痕及己损坏的夕而7.2 换灯泡1 .断开电源，让灯具冷却后.2 .拆灯泡：将灯体后盖四颗螺丝拆开，再将散热器固定的14颗螺丝取出，防水密封圈小心放好3 .往下用适当的力量推灯泡，当灯杯的边缘超出不锈钢弹片，往上取灯泡即可。4安装灯泡则反着操作即可。（注意：防水密封圈一定不要忘记按方位
12、装上，并且保证每颗螺丝都拧紧。才能确定灯具的防水性能）注意：1.在更换王吧里型典里丝d竺占财污沾到球体上。2.安装和拆灯泡时轻轻将灯泡装入装出，不能让灯泡碰到其周围的硬物，以防碰坏灯泡。注意灯泡的缺口方向对准鼓风机的吹风7.3矫正灯泡（出厂时，己经矫正灯泡，更换灯泡后，后出现个别情况，可以按此方法）1.打开电源使用复位，利用菜单或控制台，点亮灯泡，打出一束白光.2 .用十字螺丝刀打开灯体头盖外壳（印用拆此盖更换灯泡）的一边3 .用一字螺丝刀调节灯泡固定支架调节螺丝，将螺丝顺时针旋转或逆时针旋转，同时灯泡可以向右或向左调节.8：功能说明8.1 图案盘一个由11个固定图案+3个白光圈组成的金属图案
13、盘,客户可以根据需要更换自己定制的各种简单的图案绿深绿片.8.2 色片盘色片盘由高标准的14个固定颜色组成，使用者能轻而易举的选择好自己喜好的颜色，创造成完美的灯光效果，同时配合图案盘使用，效果更佳，可随意变换出绚丽多彩的图案效果。（根据客户需要可随时更换自己定制的各种色片盘）。8.3 光学镜片调焦采用二个高精度的螺杆电机同步工作，调节光学镜片，来完成图案清晰度。8.4 棱镜盘棱镜盘上配有一个八棱镜和一个十六棱镜,可以顺时针和逆时针旋转，速度可调，配合颜色和图案，可创造出各种绚丽的灯光效果.棱镜盘通过组合八彩色盘组合,制造出奇妙的空中玫瑰效果.8.5调光和频闪O-IO0%的机械调光，可即时开关
14、，频闪速度随意可调，最高可达12次/秒，并附有随机频闪特殊功能.8.6 雾化雾化由一块雾化片组成,根据实际控制来完成你想要的柔光效果.8.7 水平垂直扫描水平扫描540度，垂直扫描270度，具有16BIT精确定位功能.水平垂直速度可调节.8:显示设置8.8 1显示面板介绍8.2/菜单操作:按键：ENTER（确定）、UP（上一个）、DOWN（下一个）、ESC（返回）一、主菜单:1、DMX地址：01-5122、通道模式：16/203、复位操作1、电机电源关/开2、XY轴3、频闪4、颜色5、图案6、光路4、运行(DMX)1、DMX2、自走3、用户5、灯泡当前开当前关6、手动控制：通道Ol000-255通道02000-255通道03000-255通道04000-255通道05000-255通道06000-255通道07000-255通道08000-255通道09000-255通道10000-255通道11000-255通道12000-255通道13000-255通道14000-255通道15000-255通道16000-2557、运行设置1、XY轴设置1、手动扫描是/否
