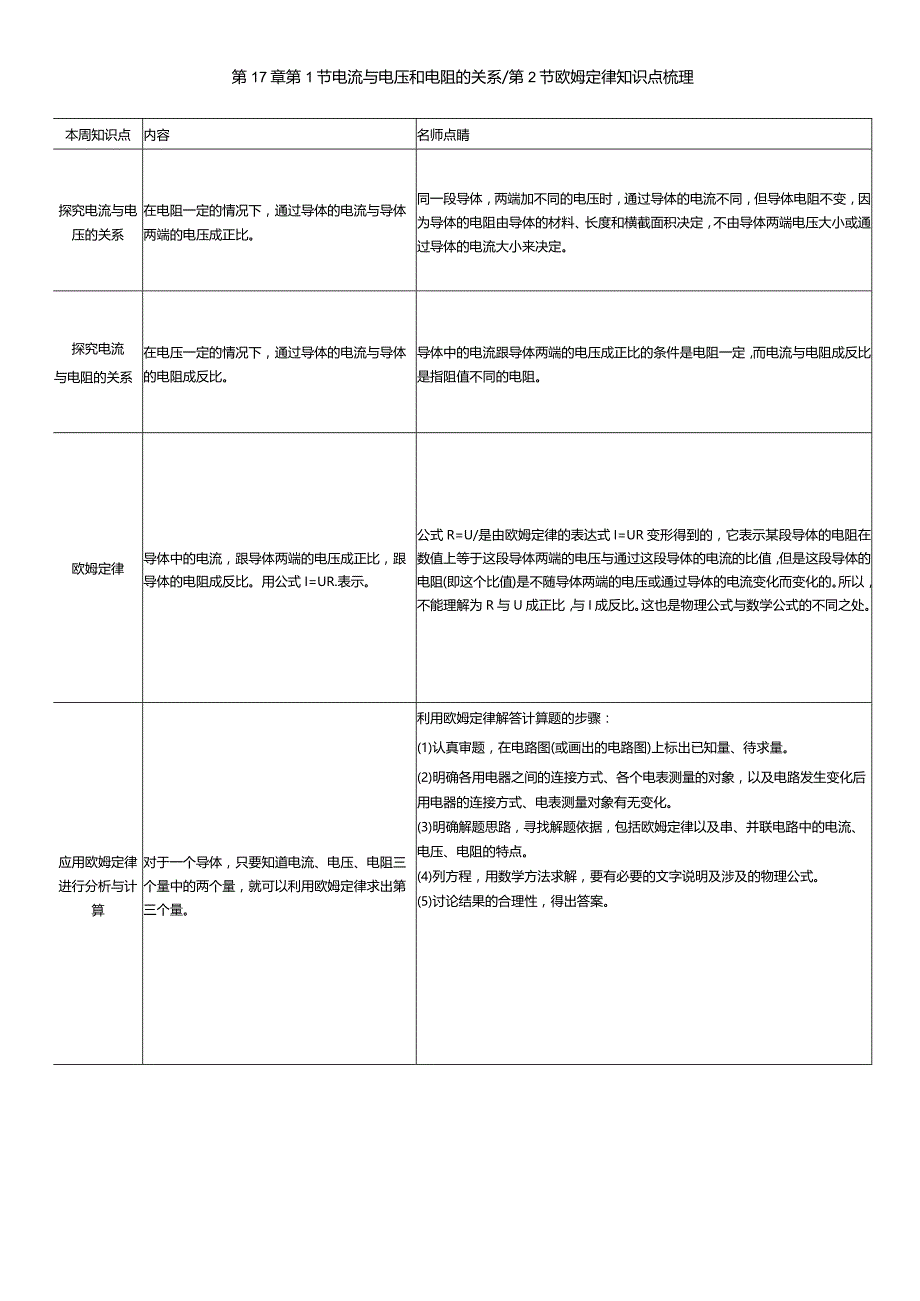

1、第17章第1节电流与电压和电阻的关系/第2节欧姆定律知识点梳理本周知识点内容名师点睛探究电流与电压的关系在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。同一段导体，两端加不同的电压时，通过导体的电流不同，但导体电阻不变，因为导体的电阻由导体的材料、长度和横截面积决定，不由导体两端电压大小或通过导体的电流大小来决定。探究电流与电阻的关系在电压一定的情况下，通过导体的电流与导体的电阻成反比。导体中的电流跟导体两端的电压成正比的条件是电阻一定，而电流与电阻成反比是指阻值不同的电阻。欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。用公式I=UR.表示。公式R=U/是由欧姆定
2、律的表达式I=UR变形得到的，它表示某段导体的电阻在数值上等于这段导体两端的电压与通过这段导体的电流的比值，但是这段导体的电阻(即这个比值)是不随导体两端的电压或通过导体的电流变化而变化的。所以，不能理解为R与U成正比，与I成反比。这也是物理公式与数学公式的不同之处。应用欧姆定律进行分析与计算对于一个导体，只要知道电流、电压、电阻三个量中的两个量，就可以利用欧姆定律求出第三个量。利用欧姆定律解答计算题的步骤：(1)认真审题，在电路图(或画出的电路图)上标出已知量、待求量。(2)明确各用电器之间的连接方式、各个电表测量的对象，以及电路发生变化后用电器的连接方式、电表测量对象有无变化。(3)明确解
3、题思路，寻找解题依据，包括欧姆定律以及串、并联电路中的电流、电压、电阻的特点。(4)列方程，用数学方法求解，要有必要的文字说明及涉及的物理公式。(5)讨论结果的合理性，得出答案。知识点练习知识点一探究电流与电压的关系I .下列图象中，能正确表示定值电阻的电流与两端电压关系的是()2.如图是某同学探究电流与电压关系的电路图。开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图所示。由图象可得：通过Ro的电流与R0,两端的电压成实验时，电源电压3V保持不变，当滑片P位于a端时,滑动变阻器两端的电压是_V.知识点二探究电流与电阻的关系3 .小强采用如图的电路研究“通过某
4、导体的电流与它的电阻关系”,他分别用5C和10的电阻做两次实验，当完成第一次实验后，小强将A、B两点间的电阻R由5Q更换为10 ,闭合开关后，滑动变阻器应该A.保持变阻器滑片不动B.将变阻器滑片向右移动C.将变阻器滑片向左移动D.更换阻值更大的滑动变阻器4 .在探究“电流与电阻的关系”的实验中,定值电阻为5(1)连接电路时，开关应当(2)小吴同学将实物连接成如图所示电路，其中有一处连线错误，请你在连接错误的导线上画“x”并改正。将电路连接正确后，闭合开关，移动滑动变阻器滑片P,使定值电阻R两端电压为2V,电流表示数如图所示，为Ae(4)小陈同学正确连接电路后，闭合开关，移动滑动变阻器滑片，发现
5、电流表无示数，电压表有示数，其原因可能是知识点三欧姆定律5.在学过欧姆定律后，同学们有以下认识，其中错误的是()A.欧姆定律研究的是电流与电压和电阻的关系B.根据欧姆定律的变形公式R=苫可知，电阻与电压和电流有关C欧姆定律是一条建立在实验基础上的规律D.在研究欧姆定律的过程中使用了研究问题的一种基本方法一控制变量法知识点四应用欧姆定律进行分析与计算6.在电阻两端加15V电压时，通过它的电流为3A,如果在它两端加6V的电压，通过它的电流是7某定值电阻两端加上IOV的电压时，测得通过它的电流为2A,则其阻值为一；若电压为OV,则它的阻值为一8 .如图所示,滑动变阻器的滑片在某两点间移动时，电流表的
6、示数范围在IA至2A之间，电压表的示数范围在6V至9V之间。则定值电阻R的阻值及电源电压分别是()A.3,15VB,6,15VC.3,12VD.6,12V9 .如图I所示，已知定值电阻.Rl的阻值为30,闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图2所示.(设电源电压保持不变)求：(1)电源电压U是多少?(2)通过定值电阻.电的电流是多少？(3)现用一个未知阻值的定值电阻七替换电阻附或R2,替换后艮有一个电流表的示数发生了变化，请判断Rx:替换的是电阻R1(4)此时替换后电流表示数减少了0.3A,求未知电阻.Rx:的阻值。知识点练习1.A2.正比2.53. B解析：将A、
7、B两点间5C的电阻更换为10。的电阻，闭合开关，电路总电阻变大,滑动变阻器两端电压变小，电流变小，A、B间的电压增大。为保持A、B间的电压不变，将变阻器滑片向右移动，总电阻变大电路中电流变小，A、B间的电压减小。4. (1)断开(2)如图所示:(3)0.4(4)定值电阻开路(合理即可)5. B6.1.27.55解析:R=詈=5C;电阻是导体本身的属性，与导体的材料、长度、横截面积和温度有关，与其两端的电压、通过的电流/2A大小无关，所以当电阻两端的电压为O时，定值电阻的阻值仍为58 .C9 .解：由电路图可知，Rl与R2并联，电流表Al测通过Rl的电流，电流表A测干路电流，两电流表的指针都指在同一位置，则L=0.3AJ=I.5A;(1)电源电国U=IiRl=0.3430=9V；根据并联电路的电流特点可知通过R2的电流I2=I-I1=1.5A-Q3A=1.2A；(3)由于并联电路中，各支路互不影响，替换电阻前后只有一个电流表示数发生变化，说明干路电流发生了改变，所以变的是电流表A,故R,替换的是R2；(4潜换后电流表A的示数为r=L4=1.5A-0.3A=l2A.通过R7的电流为x=,-1=1.24-0.3A=0.9A厕&=F念=Io0。
