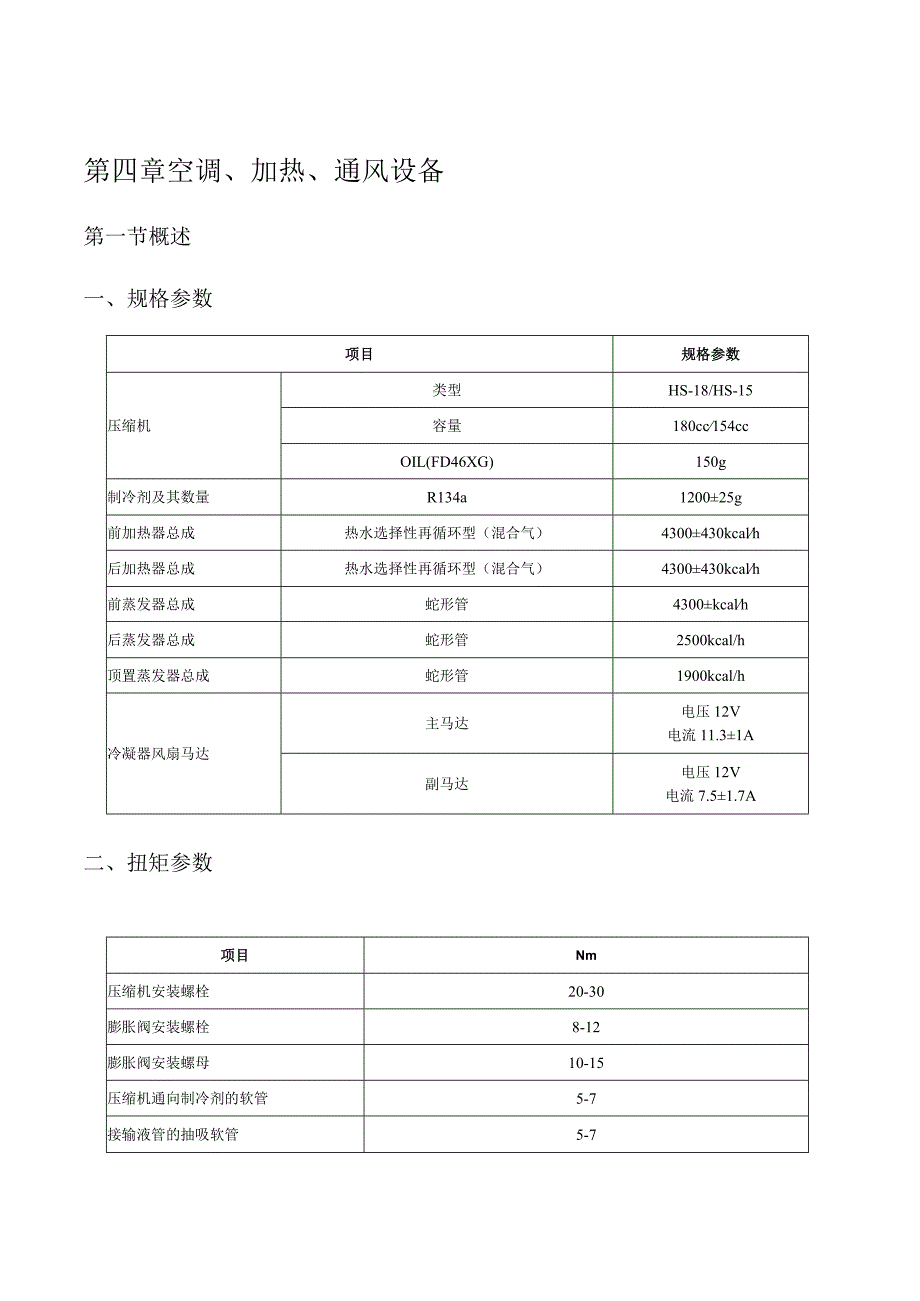

1、第四章空调、加热、通风设备第一节概述一、规格参数项目规格参数压缩机类型HS-18/HS-15容量180cc154ccOIL(FD46XG)150g制冷剂及其数量R134a120025g前加热器总成热水选择性再循环型（混合气）4300430kcalh后加热器总成热水选择性再循环型（混合气）4300430kcalh前蒸发器总成蛇形管4300kcalh后蒸发器总成蛇形管2500kcal/h顶置蒸发器总成蛇形管1900kcal/h冷凝器风扇马达主马达电压12V电流11.31A副马达电压12V电流7.51.7A二、扭矩参数项目Nm压缩机安装螺栓20-30膨胀阀安装螺栓8-12膨胀阀安装螺母10-15压缩

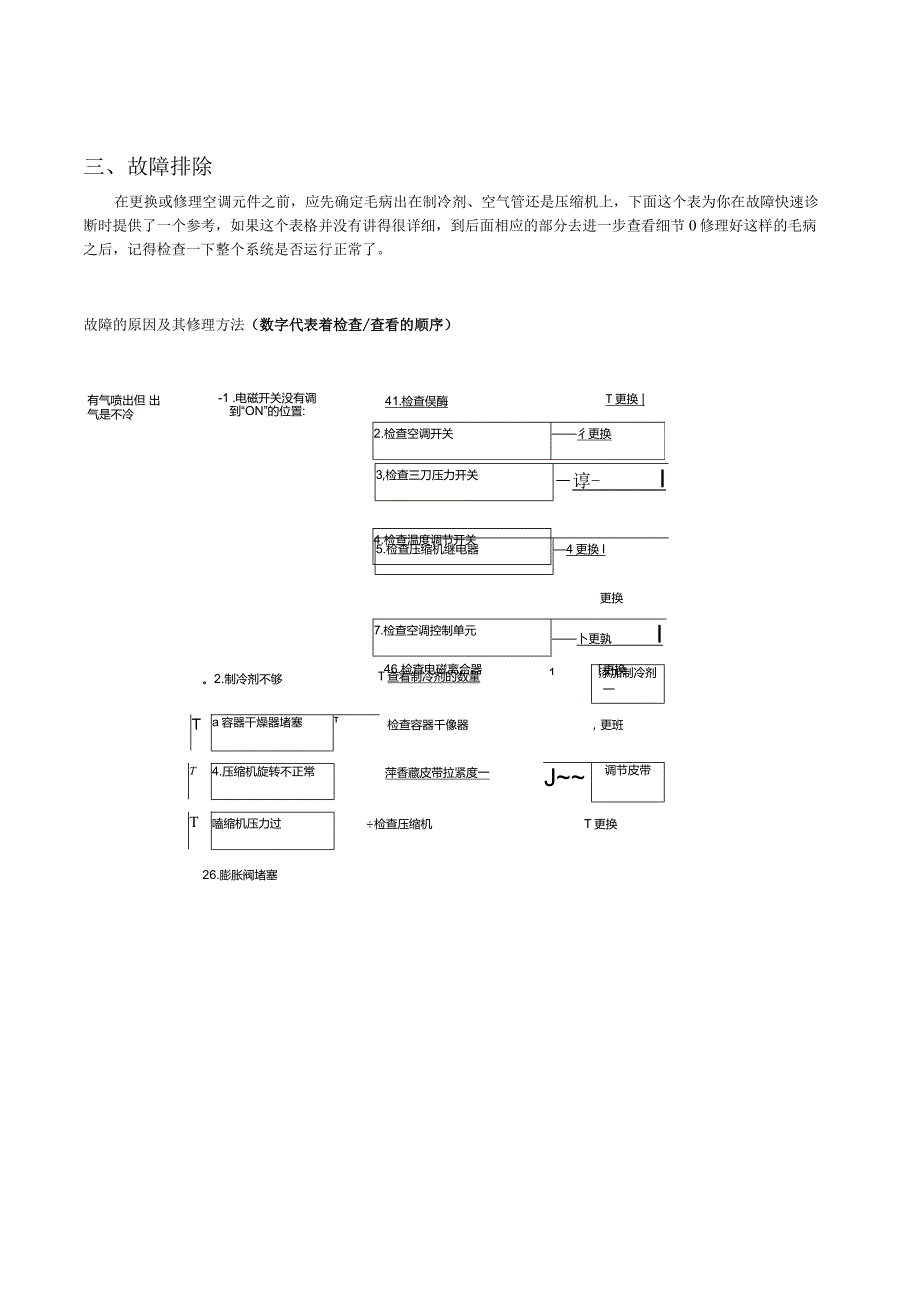

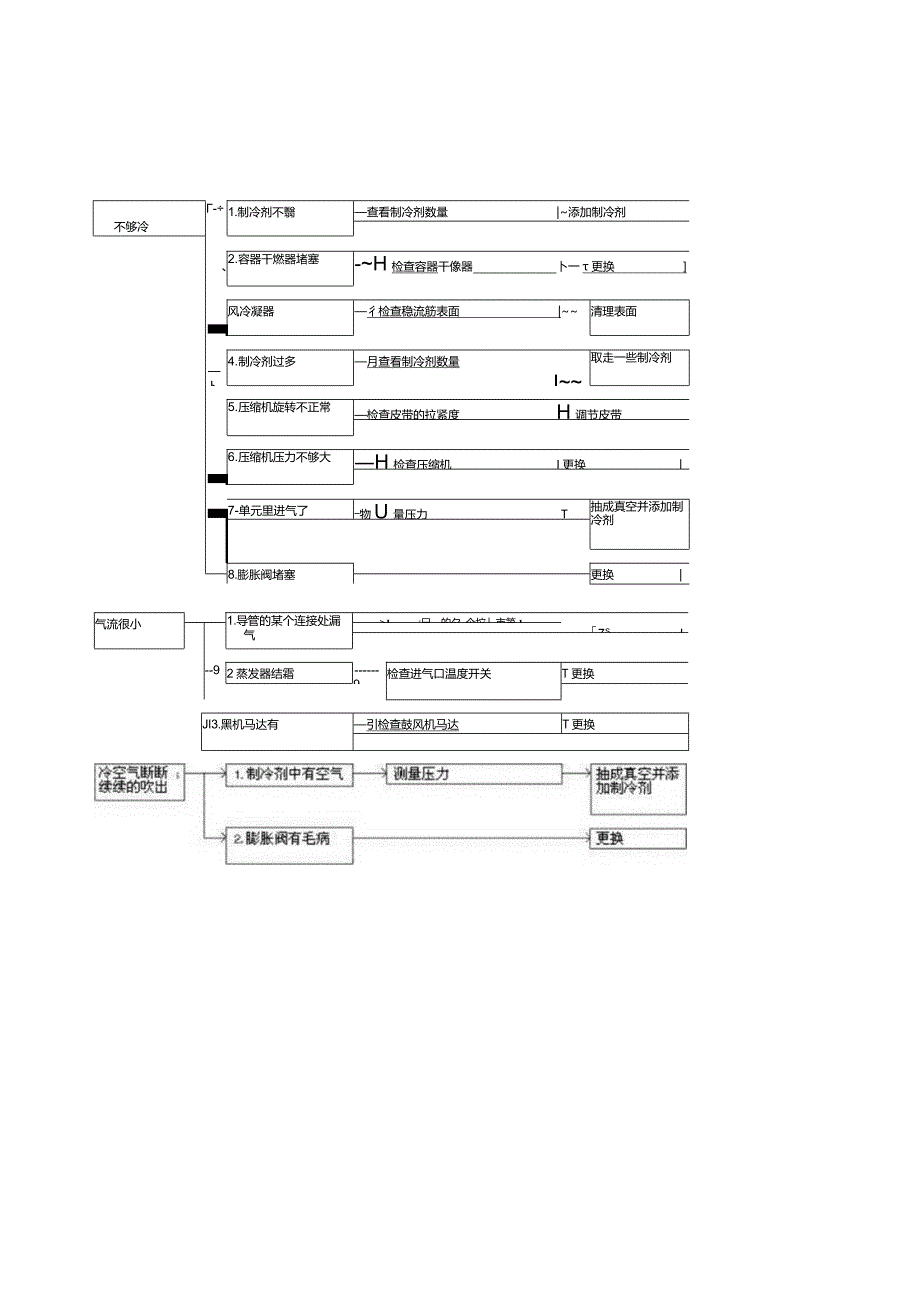

2、机通向制冷剂的软管5-7接输液管的抽吸软管5-7三、故障排除在更换或修理空调元件之前，应先确定毛病出在制冷剂、空气管还是压缩机上，下面这个表为你在故障快速诊断时提供了一个参考，如果这个表格并没有讲得很详细，到后面相应的部分去进一步查看细节0修理好这样的毛病之后，记得检查一下整个系统是否运行正常了。故障的原因及其修理方法（数字代表着检查/查看的顺序）有气喷出但 出气是不冷-1 .电磁开关没有调到“ON”的位置:2.检查空调开关彳更换41.检查俣酶T更换 |3,检查三刀压力开关谆-I更换4.检查温度调节开关-45.检查压缩机继电器4更换I46.检查电磁离合器更换一7.检查空调控制单元卜更孰IT查看
3、制冷剂的数量。2.制冷剂不够1添加制冷剂，更班Ta容器干燥器堵塞T检查容器千像器T4.压缩机旋转不正常萍香藏皮带拉紧度一J调节皮带T更换T嗑缩机压力过26.膨胀阀堵塞检查压缩机不够冷-1.制冷剂不翳查看制冷剂数量|添加制冷剂、2.容器干燃器堵塞-H检查容器干像器卜一更换T风冷凝器彳检查稳流筋表面|清理表面卜4.制冷剂过多月查看制冷剂数量I取走一些制冷剂5.压缩机旋转不正常检查皮带的拉紧度H调节皮带T6.压缩机压力不够大H检查压缩机I更换|T7-单元里进气了物U量压力T抽成真空并添加制冷剂8.膨胀阀堵塞更换|气流很小1.导管的某个连接处漏气J:巳。的夕_个坨市第17SI-92蒸发器结霜9检查进气
4、口温度开关T更换IJl3.黑机马达有引检查鼓风机马达T更换第二节空调系统一、制冷剂的操作1. RT34a液体制冷剂有高度的挥发性，掉在皮肤上可能会引起局部冻伤，所以在搬运这种制冷剂的时候最好戴一双手套。2. 如果不慎将制冷剂弄到眼睛里面，立即用大量清水冲洗。标准的操作应该是搬运的时候戴着护目镜和手套。3. R-134a容器是高压的，不要把它放在温度高的地方，应该确保存放温度在52C(1260F)以下。4. 一般用一个泄漏探测器来检查系统的制冷剂有没有泄漏。记住R-134a一旦与火焰接触(这种探测器是靠燃烧丙烷来产生一个小火焰的)，就会产生一种光气，这是有毒的。5. 请在空调系统和相关零件使用推
5、荐的R-134a润滑剂,如果使用其它的润滑剂,有可能让系统受损。6. PAG润滑剂很容易从空气中吸收湿气，因此必须按照下面的说法作好防预工作：o从车上取制冷剂零部件的时候，应立即把该部件盖上，以防止水气进入空调系统。O往车上安装制冷剂部件时，别轻易打开那个盖子，保证打开后就立刻将制冷剂部件放入，并能立刻盖上。O立刻接上所有制冷剂管和软管，不要耽误，以免水气进入空调系统。O只能使用保存时密封良好的推荐的润滑剂。7. 如果发生以外泄露，应让系统的工作区通风一二、更换空调系统的零部件1 .在系统排空之前不要打开或者说松开它的任何一个连接件。2 .打开密封后应立即用盖或塞来封住该处，防止水气或灰尘侵入
6、系统。3 .更换零部件时不要早早地把旧零件的封口打开，应该直到马上就要把新零件装上去时才拿下来。4 .任何一个连接处被拆开之后，都要更换一个新的密封环，并且在安装之前先在接头和密封环上都涂上制冷剂油。三、安装连接件带定位销的凸缘检查一下新的“0”形环有没有损坏或者有没有用错（使用指定的“0”形环），并用压缩机油来润滑。推着管子，一边用手拧紧螺母，然后在用工具拧到指定扭矩。管道处理和安装只要有很好的防潮措施并正确使用了制冷剂油，制冷剂系统内部就能保持很好的化学平衡，但如果让进去的灰尘、水气或空气超过一定量，系统内部的化学平衡就会被打破，由此可能引发问题，甚至是很严重的损坏。必须按照下面的提示做好
7、防预措施1 .当必须打开制冷系统进行操作时，一定要事先准备好所有可能用到的工具和零件，这样就能在最短的时间内完成操作，以免系统暴露时间过长。2 .每一条管道的盖子或塞子打开后就应该尽快盖好或塞好，尽可能的阻止灰尘和水气的进入。3 .所有库存的管道和零件都应该是密封好的，不要使用就不要打开密封装置。4 .维修时更换管道要挑选正确形状的，不要试图改变其它管道的形状来将就使用。5 .所有的工具都应该保持干净和干燥，包括制冷剂歧管、量表装置歧管和测试软管等。四、歧管量表装置的安装注意：安装歧管量表装置时，一定要按照规定作好保安措施。1 .关上歧管量表上的两个旋钮。2 .将歧管量表装置充气管装好，将高压
8、管接高压口，低压管接低压口，并用手拧经软管螺母。五、制冷剂排放程序1 .按图所示将歧管装置与系统接好。2 .慢慢地打开高压旋钮，让里面的制冷剂慢慢地排出来。注意：如果将制冷剂排放的过快，会把压缩机油也一起排出来了。3 .用一条毛巾来试一下排放出来的物质，如果发现毛巾上粘有油物，就轻轻地把旋钮关上。4 .如果歧管量表的读书降到了3.5kgcm2以下，可以慢慢地打开低压旋钮。六、排放制冷剂注意：在打开空调系统时，总是应该将它排放干净，这可以把系统中去去的水气、灰尘等杂物清除。每安装一个零件，就应该将系统排放15分钟左右，而打开一个部件维修则应该将它排放30分钟。1 .关掉发动机。2 .将歧管量表与
9、压缩机量表相连，关闭高压和低压旋钮。3 .确定制冷剂己经从系统中完全排除了。4 .将量表的中央软管与真空泵的进气口相连。5 .打开真空泵，然后打开高压、低压气压阀。6 .大约十分钟后，检查低压表的读数为真空94,39kPa(0.96kgcm2,13.7psi),如果得不到负压值，一定是有什么地方有泄漏，这时，就应该按照下面的方法修好泄漏：a.关掉两个歧管开关，关闭真空泵。b.往系统中装入一罐（大概0.4kg）制冷剂（参考“装入制冷剂”部分）。c.用泄漏探测器检查泄漏点，找到之后修理好（参考“检查制冷剂泄漏”部分）。d.在排放制冷剂，然后排空系统，如果没有发现泄漏，继续排空系统。7 .打开真空泵
10、。8 .打开两个歧管压力阀，得到大约94.39kPa（0.96kgcm2,13.7PSi）的真空。9 .低压歧管量表指针接近94.39kPa（0.96kgc112,13.7psi）之后继续排空十五分钟。10 .排空十五分钟之后，关闭两个歧管压力阀并关闭真空泵，从真空泵上拆下软管。现在，已经可以开始对系统装料了。七、冷却剂加注阀的操作11 先将螺纹阀上手柄往逆时针方向拧到尽头，然后将阀装到冷却剂容器上。12 向逆时针方向旋转上面的圆盘，一直转到它不能再往上升了。13 将中央软管与阀口相连，然后用手往顺时针方向转动圆盘。14 往顺时针方向旋转手柄，让它在密封塞的顶部钻一个洞。15 逆时针方向转动，
11、往中央软管中放入空气，不要打开这两个旋钮（高压、低压旋钮）16 松开中央软管上连接歧管量表中央接口的螺母。17 让它跑几秒钟气，然后拧紧螺母。八、制冷剂的充注（汽态化）注意：这一步是通过低压一侧往系统加料，加的制冷剂是以蒸气的状态充入的。只要把制冷剂容器放在右上方，制冷剂就会以蒸气的形式灌进去。1 .打开低压旋钮，调整旋钮，让低压量表的读数不要大于412kPa（4.2kgcm2,60psi）o2 .将制冷剂放在一盆热水中（最高温度为40。C）,以保证容器内蒸气的压力略大于系统内的蒸气压力。3 .起动发动机使起高速怠速，操作空调。注意：保证容器朝上，以防液态制冷剂充入系统，导致压缩机的损坏。4
12、.往系统中充入规定的量后关闭低压旋钮。规定的量：1200+25g如果制冷剂充入速度过快，将制冷剂罐放到热水里，水温大概控制在40C左右。警告：在任何情况下，都不能将制冷剂放到52C以上的热水中，更不要用火把或炉子去加热制冷剂罐。九、制冷剂加注（液态）注意：这一步是通过高压一侧往系统加料,加的制冷剂是以液体的状态充入的。只要把制冷剂容器朝下放着，制冷剂就会以液体的形式灌进去。警告：从高压一侧往系统中充料的时候，绝对不要起动发动机。高压这侧在充入液态制冷剂，不要把低压那侧旋钮打开。1 .将系统排空之后，完全关死高压、低压这两个压力旋钮。2 .安装制冷剂罐螺纹阀（在“冷却剂维修螺纹阀的操作”一节中曾
13、经提到过这个阀）。3 .将高压旋钮完全打开，并使容器的头朝下。4 .用天平称充入制冷剂的量，等到充入的量达到规定值就关闭高压旋钮，因为充入过量的制冷剂会引起排放压力（高压侧）增大。规定质量：60025g注意：如果低压量表看不到读数，说明这个系统有问题，应该先修理。5 .充入规定量的制冷剂之后，关闭歧管旋钮。6 .用泄漏探测器检查确定没有泄漏（参考“检查制冷剂的泄漏”）.注意：应该养成先做一个测试再卸下歧管量表的习惯。十、测试1 .安装歧管量表装置。2 .起动发动机，让它的转速维持在2,000rpm,将空调调到温度最低，风速很高。3 .打开所有窗、门。4 .在空调出气口放一个球泡温度计。5 .在
