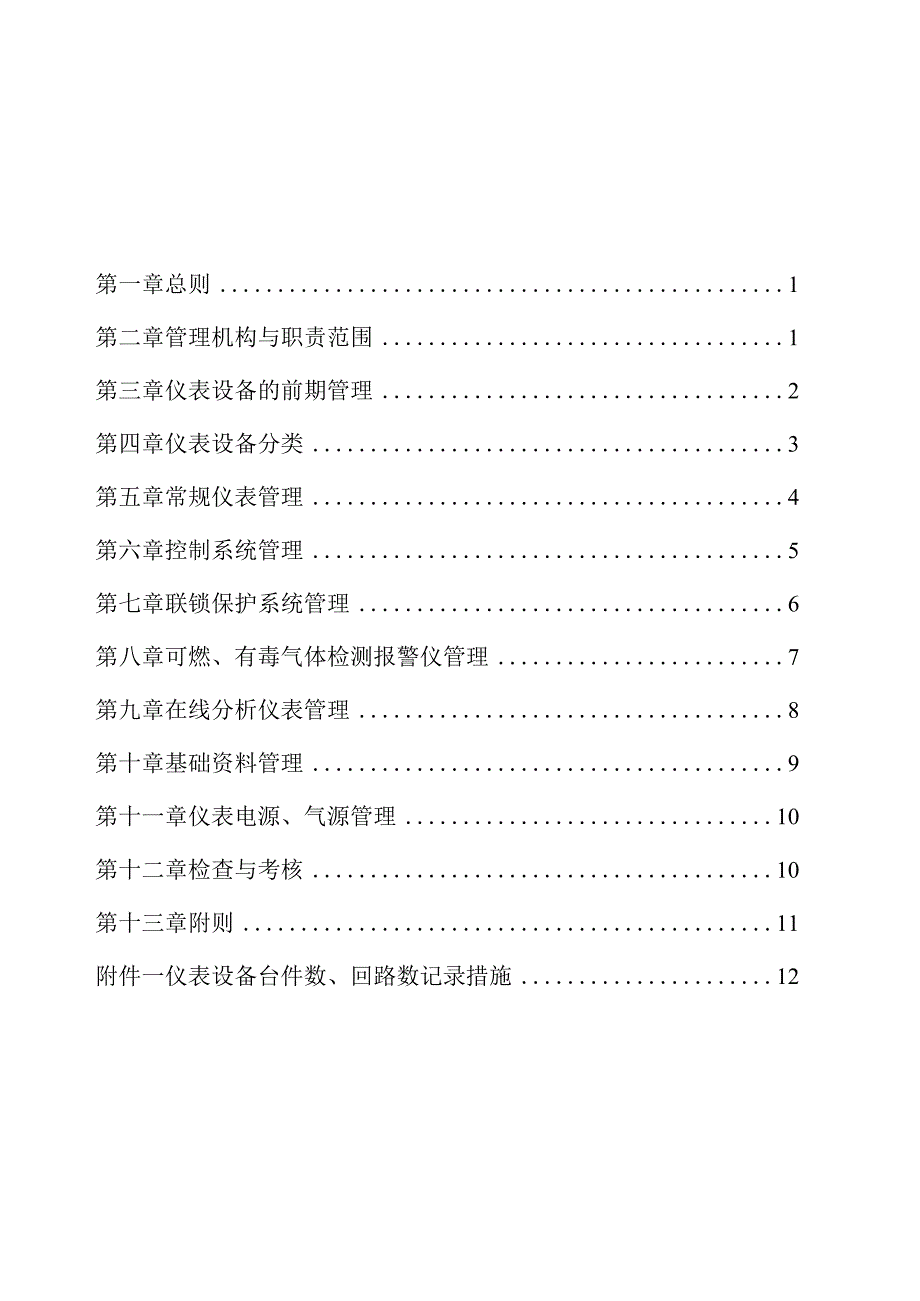

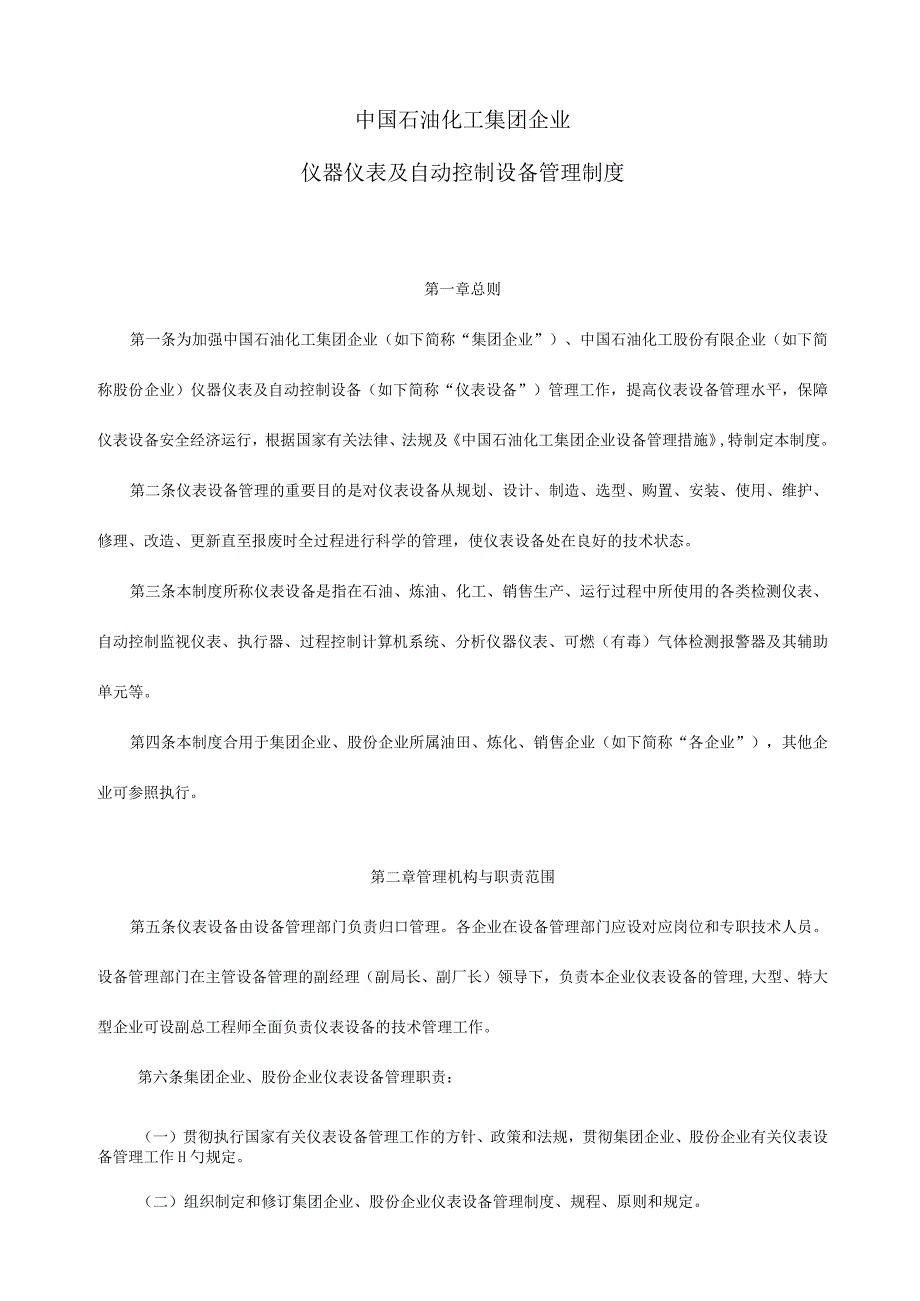

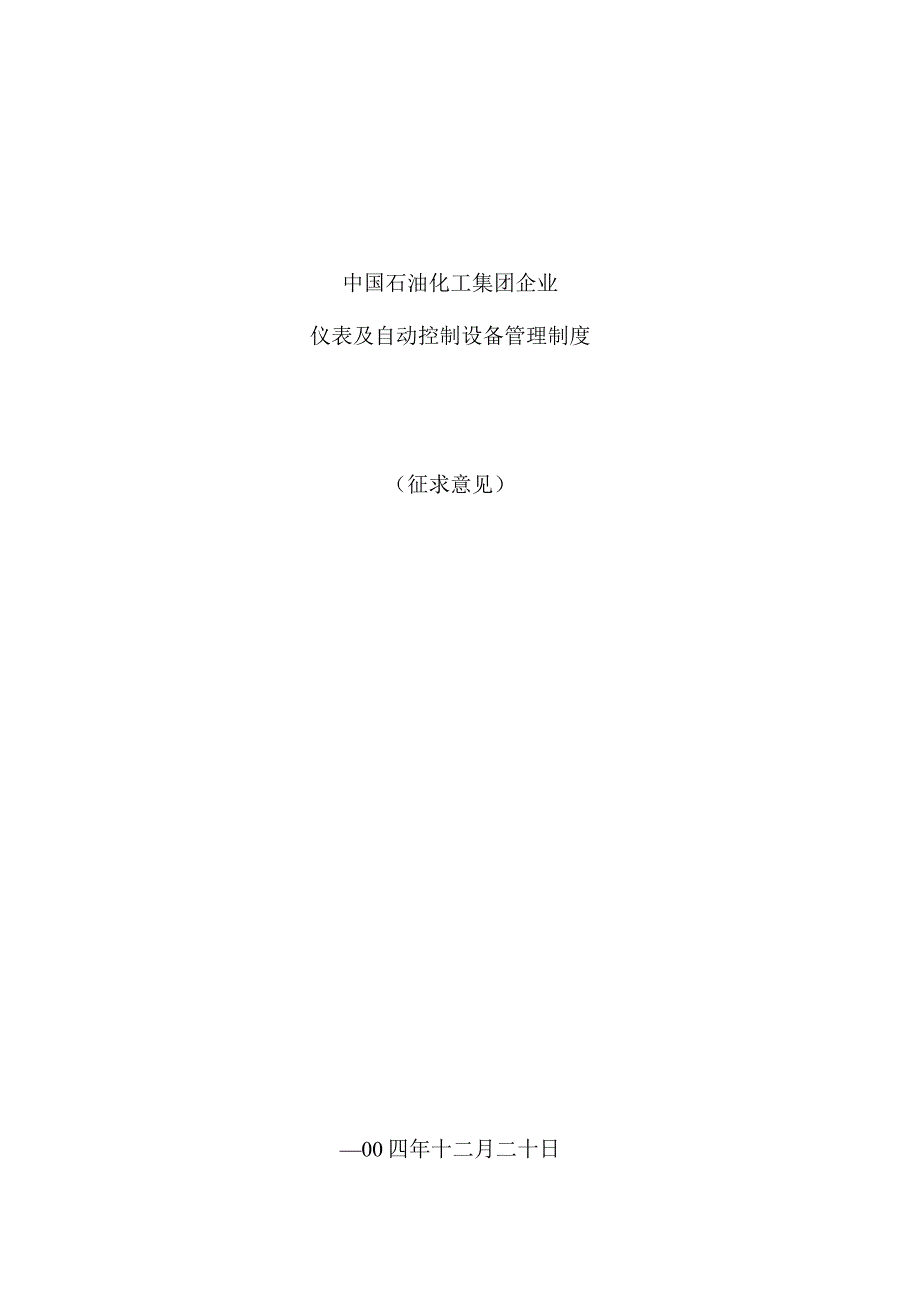

1、中国石油化工集团企业仪表及自动控制设备管理制度（征求意见）00四年十二月二十日第一章总则1第二章管理机构与职责范围1第三章仪表设备的前期管理2第四章仪表设备分类3第五章常规仪表管理4第六章控制系统管理5第七章联锁保护系统管理6第八章可燃、有毒气体检测报警仪管理7第九章在线分析仪表管理8第十章基础资料管理9第十一章仪表电源、气源管理10第十二章检查与考核10第十三章附则11附件一仪表设备台件数、回路数记录措施12中国石油化工集团企业仪器仪表及自动控制设备管理制度第一章总则第一条为加强中国石油化工集团企业（如下简称“集团企业”）、中国石油化工股份有限企业（如下简称股份企业）仪器仪表及自动控制设备（
2、如下简称“仪表设备”）管理工作，提高仪表设备管理水平，保障仪表设备安全经济运行，根据国家有关法律、法规及中国石油化工集团企业设备管理措施,特制定本制度。第二条仪表设备管理的重要目的是对仪表设备从规划、设计、制造、选型、购置、安装、使用、维护、修理、改造、更新直至报废时全过程进行科学的管理，使仪表设备处在良好的技术状态。第三条本制度所称仪表设备是指在石油、炼油、化工、销售生产、运行过程中所使用的各类检测仪表、自动控制监视仪表、执行器、过程控制计算机系统、分析仪器仪表、可燃（有毒）气体检测报警器及其辅助单元等。第四条本制度合用于集团企业、股份企业所属油田、炼化、销售企业（如下简称“各企业”），其他
3、企业可参照执行。第二章管理机构与职责范围第五条仪表设备由设备管理部门负责归口管理。各企业在设备管理部门应设对应岗位和专职技术人员。设备管理部门在主管设备管理的副经理（副局长、副厂长）领导下，负责本企业仪表设备的管理,大型、特大型企业可设副总工程师全面负责仪表设备的技术管理工作。第六条集团企业、股份企业仪表设备管理职责：（一）贯彻执行国家有关仪表设备管理工作的方针、政策和法规，贯彻集团企业、股份企业有关仪表设备管理工作H勺规定。（二）组织制定和修订集团企业、股份企业仪表设备管理制度、规程、原则和规定。（三）检查各企业执行仪表设备管理制度的状况，指导和协调各企业的仪表设备管理工作。（四）组织交流仪
4、表设备管理工作经验，推广和应用现代管理措施和先进技术，不停提高集团企业仪表设备的管理水平。第七条企业仪表设备管理职责（一）贯彻执行国家有关仪表设备管理工作的方针、政策和法规，贯彻执行集团企业仪表设备管理制度、规程和规定。（二）负责制定和修订本企业仪表设备管理制度、规程、原则和规定。（三）检查本企业所属单位执行仪表管理制度、规程、原则和规定的状况。（四）参与新建装置、更新或技措等重点项目中仪表设备的规划、设计选型等前期管理工作。（五）负责审批本企业所属单位上报的仪表设备零购、更新、报废及检修计划。（六）负责审查本企业仪表设备及其系统的技改技措项目计划。（七）负责本企业仪表设备的平常运行、维护管理
5、工作，准时汇总、上报自动化仪表技术状况表。（八）负责审核本企业重要仪表设备的检修项目及方案，参与重要仪表项目验收工作。（九）负责组织仪表设备新产品、新技术的!交流及管理经验交流。（十）参与本企业仪表设备的重大事故调查与分析。督促所属单位及时上报仪表设备事故分析汇报。（十一）组织建立健全本企业仪表设备台帐及档案。第三章仪表设备的前期管理第八条仪表设备的前期管理是全过程管理中规划、设计、选型、购置、安装、竣工、投运阶段的所有管理工作，是综合管理的重要内容，为使寿命周期费用最经济，综合效率最高，必须重视前期管理工作。第九条仪表设备规划重要根据企业的生产经营发展方向、安全生产和产品质量保证体系的需要、
6、仪表设备发展动态等原因。仪表设备主管部门负责制定本企业仪表设备规划。第十条仪表设备主管部门应参与新建、改扩建等项目中仪表设备的设计审查，对设计选型口勺可靠性、维修性、合用性、经济性、先进性、安全性提出规定，坚持安全可靠、技术先进、经济合理H勺原则。第十一条仪表设备购置要坚持质量第一、性能价格比高和寿命周期费用最经济的原则，严格进厂质量验收，进口设备应有必备的维修配件。仪表设备主管部门应参与重要仪表设备的购置，并负责技术协议的签订工作。第十二条在新建、改扩建工程中负责仪表设备施工的单位必须具有对应的施工资质，具有按设计规定进行施工的能力，具有健全的工程质量保证体系。仪表设备施工必须按设计规定及石
7、油化工仪表工程施工技术规范(SH3521-1999)进行。第十三条仪表设备主管部门应参与或负责仪表设备工程项目的竣工验收、调试、竣工资料移交等方面的工作。施工单位在移交时，竣工验收必须按设计规定及自动化仪表工程施工及验收规范(GB50093-2023)、石油化工仪表工程施工技术规范(SH3521-1999)进行，按照规定程序进行交接。要做到竣工资料齐全，工程竣工验收资料应包括：(一)工程竣工图包括(装置整套仪表自控设计图纸及竣工图)；(二)设计修改文献和材料代用文献（三）隐患工程资料和记录；(六)接地电阻测试记录；，(四)仪表安装及质量检查记录；(五)电缆绝缘测试记录;（七）仪表风和导压管等扫
8、线、试压、试漏记录（八）仪表设备和材料的产品质量合格证明；（九）仪表校验和试验记录；（+）回路试验和系统试验记录；（十一）仪表设备交接清单；（十二）报警、联锁系统调试记录；（十三）智能仪表、DCS、ESD.PLC组态记录工作单；（十四）未竣工程项目明细表等。第十四条仪表设备投用前，运行维护单位应根据设备的特点编制有关规程，开展技术培训、事故预案演习等工作。第四章仪表设备分类第十五条仪表设备按如下类别进行分类：（一）过程控制系统（二）检测仪表；（三）控制仪表；（四）联锁回路仪表；（五）在线分析仪表；（六）可燃气体、有毒气体检测报警仪；（七）特殊仪表；（八）其他仪表。第五章常规仪表管理第十六条常规
9、仪表是指一般状况下通用的!检测仪器仪表、控制监视仪表、执行器、辅助单元及其附件、化验分析仪器仪表等。第十七条常规仪表选型应考虑如下原则（一）在满足生产需要的前提下，仪表选型应综合考虑其安全可靠性、技术先进性、经济性。（二）选用的仪表应是通过国家技术监督部门承认的、获得制造许可证的合格产品。优先选用经GB/T19000或IS09000原则认证的产品或符合国际原则的产品。在工程设计中不得采用未经工业鉴定的）试制仪表。（三）仪表选型应考虑企业的现实状况和发展规划，主流机种力争统一。（四）仪表选型应有助于全厂或区域性的集中控制和集中管理，有助于系统集成、信息集成、功能集成，提高企业生产管理水平。（五）
10、对于新建或改造装置的常规仪表配置、选型应遵照石油化工自动化仪表选型设计规范（SH3005-1999）之规定,各企业仪表设备主管部门应参与或组织对设计资料进行审查。第一十八条防爆型仪表管理应符合下列规定：（一）危险场所使用的仪表必须符合防爆类型及等级规定。防爆型仪表的明显部位应有清晰的防爆标志。危险场所仪表的安装，配线必须符合防爆类型及等级口勺技术规定。（二）防爆型仪表及其辅助设备、管件、连接件、密封件均应有合法的防爆合格证，其构成的系统应有合格日勺设计。（三）防爆型仪表检修时不准更改零部件的构造，材质。（四）在危险场所对原有的防爆型仪表进行更新、改造时，必须审定仪表的防爆性能，不得随意减少防爆
11、等级。（五）在危险场所新增仪表测控回路及其他回路，其防爆等级不得低于区域内其他仪表防爆等级。第一十九条放射性仪体现场要有明显的警示标识，安顿使用应符合国家规范。第二十条常规仪表的使用、平常维护、故障处理和检修规定。（一）各企业应建立和健全常规仪表运行、维护、校验、检修等多种规程和管理制度。（二）仪表设备H勺操作及维护保养人员应通过培训，获得对应的资格证书。（三）特殊仪表H勺维护人员应接受专门培训，才能进行仪表的维护调校工作；放射性仪表应指定专职维护人员，并配置必要的防护用品和监测仪器。（四）严格执行仪表设备的定期检查、强制保养制度，搞好计划检修工作。备用仪表应随时处在完好状态。（五）仪表运行时
12、如发现异常或故障，维护人员应及时进行处理，并对故障现象、原因、处理措施及成果做好记录。（六）多种原则仪器应按有关计量法规规定进行周检，严禁使用超期未检或检定不合格的原则仪器。（七）当对参与联锁的I常规仪表进行维护检修时，应严格按照木制度第七章的规定进行。（八）常规仪表口勺检修一般随装置停工检修进行，在检修前应根据实际状况制定检修计划，准备必要时备品备件、检修材料、工具和原则仪器，并制定切实可行的检修网络图。需要外委的检修项目应办理外委审批手续。（九）仪表检修按石油化工设备维护检修规程（SHS07001-07008-2023）规定进行；在每个检修周期内，应对每台仪表进行检查校验。（十）仪表单机校
13、验后应进行回路联校，参与联锁H勺仪表还应进行联锁回路确认。第六章控制系统管理第二十一条控制系统重要包括集散控制系统（DCS）、紧急停车系统（ESD）,可编程控制器（PLC）工业控制计算机系统（IPC）以及在先进过程控制（APC）和优化过程控制（OPC）系统中使用的上位计算机等。第二十二条各企业仪表设备主管部门负责本单位控制系统的设计、安装、调试、验收等阶段H勺全过程管理。第二十三条新建或改造装置控制系统的规划和选型或在原有控制系统进行开发升级改造，仪表设备主管部门应对设计资料进行审查.控制系统的配置、选型，既要保证满足装置生产控制的规定，又要具有较高的技术先进性。第二十四条对已投入使用的控制系
14、统，假如生产工艺规定变化控制方案，或增长仪表回路，应由生产车间提出，办理审批手续后，方可实行。第二十五条加强对控制系统机房H勺管理，到达如下规定：（一）进入机房作业人员必须采用静电释放措施，消除人身所带的静电。（二）机房环境必须满足控制系统设计规定的规定。（三）机房内严禁带入易燃易爆和有毒物品，不得在机房内堆放杂物，机柜上禁放任何物品。（四）机房内消防设施要配置齐全。（五）机房电缆通道要有防鼠设施，以防鼠害。（六）在装置运行期间，控制系统机房内严禁使用移动通讯工具。第二十六条加强控制系统的备件管理，到达如下规定：（一）备品配件要有专门的帐卡，要随时掌握备件配件的储备状况，保持一定数量的备品配件
15、储备，以保证控制系统的稳定运行。（二）保管储存控制系统备品配件的环境，必须符合规定的保管条件。（三）在装置停工检修期间，要对备件进行通电试验，保证其处在备用状态。第二十七条为防止病毒感染，严禁在控制系统上使用无关的软件，也不得进行与控制系统软件组态无关的作业。控制系统与信息管理系统间应采用隔离措施，以防备外来计算机病毒侵害控制系统。第二十八条加强控制系统的平常维护、故障处理和检修管理。（一）每日应定期检查主机、外围设备硬件的完好和运行状况。保证环境条件满足控制系统正常运行规定；供电及接地系统符合原则；按规定周期做好设备H勺清洁工作。（二）系统软件和应用软件必须有双备份，并妥善保管；控制系统的密码或键锁开关的钥匙要由专人保管，并严格执行规定范围内的操作内容；系统软件和重要应用软件修改应经使用单位主管部门同意后，方可进行；软件备份要注明软件名称、修改日期、修改人，并将有关修改设计资料存档。（三）系统运行时如发现异常或故障，维护人员应及时进行处理，并对故障现象、原因、处理措施及成果做好记录。（四）控制系统的大修原则上随装置停工大修同步进行。大修时要对系统进行全面、彻底的清洁工作；要进行系统的调试、诊断、维护和系统联校工作，并对联锁系统进行
