《管道焊接操作手册.docx》由会员分享，可在线阅读，更多相关《管道焊接操作手册.docx（21页珍藏版）》请在第壹文秘上搜索。

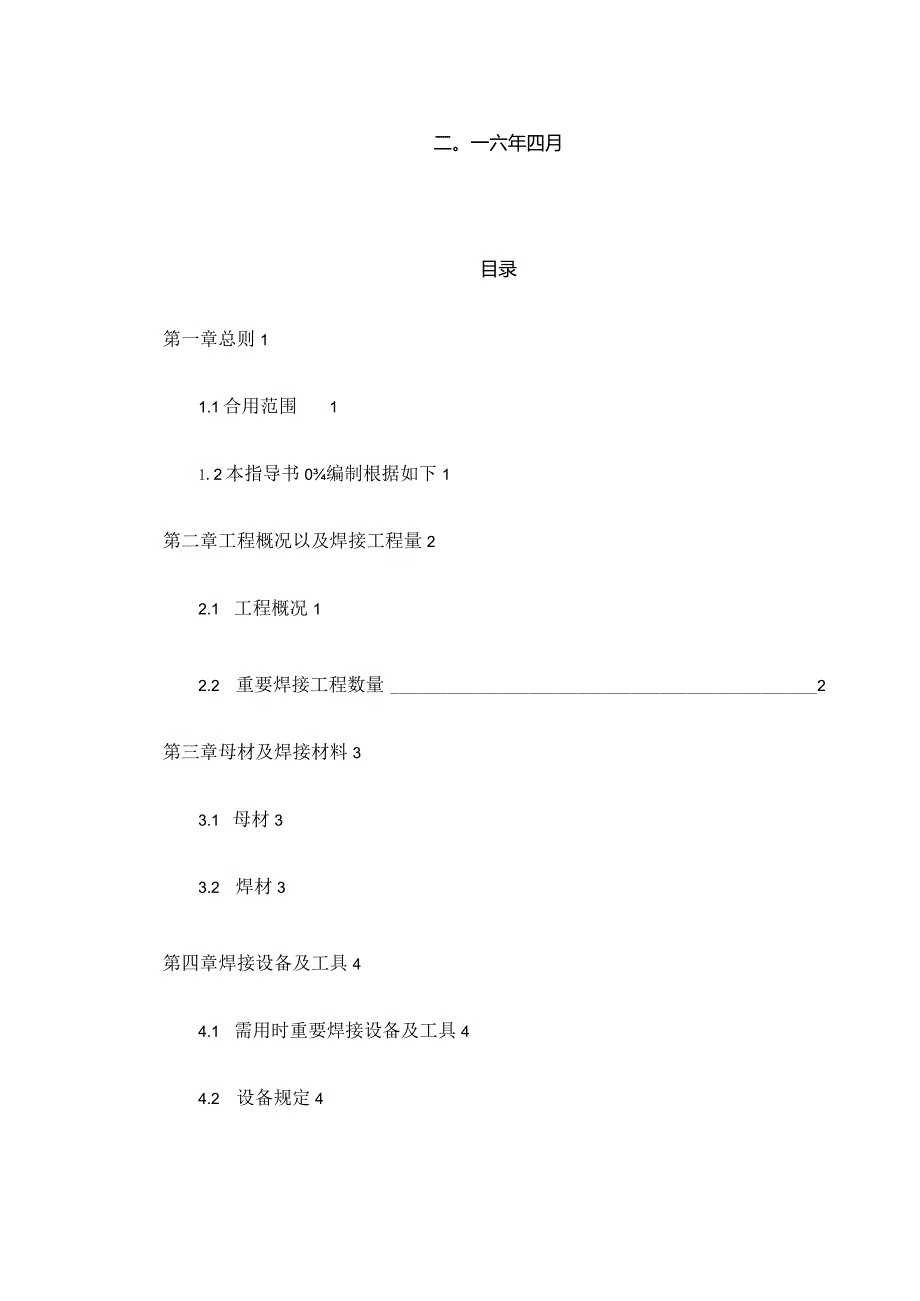

1、兰州市水源地建设工程项目（第11-1标段）金属管道焊接作业指导书审批:中建六局有限企业二。一六年四月目录第一章总则11.1合用范围11.2本指导书0编制根据如下1第二章工程概况以及焊接工程量22.1 工程概况12.2 重要焊接工程数量2第三章母材及焊接材料33.1 母材33.2 焊材3第四章焊接设备及工具44.1 需用时重要焊接设备及工具44.2 设备规定4第五章焊接作业人员资格及职责35.1 焊接负责人员和作业人员0资格及其职责45.2 焊工安全操作规程4第六章焊前准备66.1 技术准备66.2 坡口准备66.3 焊材准备66.4 组对准备76.5 焊接设备准备7第七章焊接措施、程序及规定8
2、7.1 焊接措施87.2 焊接程序87.3 焊接规定10第八章质量原则及检查规定148.1 焊缝外观质量检查H8.2 焊缝无损检测168.3 焊接接头0返修16第一章总则1.1 合用范围本作业指导书合用兰州市水源地兰州市水源地建设工程项目(第11-1标段)彭家坪水厂输水管线工程给水管道B焊接工作。1.2 本指导书的编制根据如下(I)国务院令第373号特种设备安全监察条例(2)质技监锅发202399号压力管道安装单位资格承认实行细则(3)劳动部1996140号压力管道安全管理与监察规定(4)工业金属管道工程施工规范GB50235-2023(5)工业金属管道工程施工质量验收规范GB50184-20
3、23(5)工业金属管道工程质量检查评估原则GB50184-93(6)现场设备、工业管道焊接工程施工规范GB50236-2023(7)现场设备、工业管道焊接工程施工质量验收规范GB506832023(8)给水排水构筑物工程施工及验收规范GB50141-2023(9)兰州水源地建设工程施工图设计2023-3565第二章工程概况以及焊接工程量2.1 工程概况建设单位：兰州投资（控股）有限企业EPC总包单位：黄河勘测规划设计有限企业勘察单位：甘肃中建市政工程勘察设计研究院设计单位：中国市政工程西北设计研究院有限企业监理单位：甘肃方圆工程监理有限责任企业施工单位：中国建筑第六工程局有限企业本工程位于兰州
4、市七里河区，输水管线管线全长13.134km。包括两条线路如下：线路：净水厂一T210#路一南滨河路，主管管材为DNI820复合钢管和K9级球墨铸铁管，L=3710m;线路：净水厂一南山路一南滨河路，主管管材为DN1820、DN1620复合钢管和K9级球墨铸铁管，L=9444m0其中K0+000-K2+291段为双管敷设。2.2 重要焊接工程数量焊接部位材质规格焊口数量（道）给水管道复合钢管1820*2044复合钢管1820*14668复合钢管1620*12161复合钢管1020*1612复合钢管1020*920第三章母材及焊接材料3.1 母材本工程0复合钢管焊接坡口均为V形坡口，焊缝均为环形
5、对接焊焊缝；其所用复合钢管管径为Dl020*9Dl020*16D1620*12Dl820*14、Dl820*20五种规格；管材钢号均为Q235B。3.2 焊材电弧焊焊条选用规格及牌号为E4315、J427的碳钢焊条，焊条直径采用为e2.5mm、63.2mm、64.0mm。其质量应符合GBT5117-1995碳钢焊条原则中型号E4315焊条的规定。多种规格的钢管和焊条，均须有材料质量证明书和出厂合格证。第四章焊接设备及工具4.1 需用的重要焊接设备及工具直流弧焊机、焊条烘干箱、焊条保温筒、角向磨光机、钢丝刷、敲渣锤、扁铲、手锤、钢印号、气割设备及工具。4.2 设备规定焊机上须装设电流表、电压表；
6、烘干箱应有温度及时间调整装置，到达计量读数精确，调整灵活可靠。工程中所用0焊接设备应能满足工艺规定，焊机应调整敏捷、参数指示对日勺，当发现异常时应及时报有关人员进行维修或更换，不得带病作业。第五章焊接作业人员资格及职责5.1 焊接负责人员和作业人员的资格及其职责1、焊接技术人员应由中专及以上专业学历,并有一年以上焊接生产实践日勺人员担任。焊接技术人员应负责焊接工艺评估，编制焊接工艺规程和焊接技术措施，进行焊接技术和安全交底，指导焊接作业，参与焊接质量管理，处理焊接技术问题，整顿焊接技术资料。2、焊接检查人员应由相称于中专及以上焊接理论知识水平，并有一定的焊接经验的人员担任。焊接检查人员应对现场
7、焊接作业进行全面检查和控制，负责确定焊缝检测部位，评估焊接质量，签发检查文献，参与焊接技术措施B审定。3、焊接材料管理人员应具有有关焊接材料的基本知识，并应负责焊接材料的入库验收、保管、烘干、发放、回收等工作。4、无损检测人员应由国家授权的专业考核机构考核合格的人员担任，并应按考核合格项目及权限，从事检测和审核工作。无损检测人员应根据焊接质检人员确定日勺受检部位进行检查，评估焊缝质量，签发检测汇报，当焊缝外观不符合检查规定时应拒绝检测。5、焊工应持有符合对应项目焊接技能评估合格证，且具有对应的能力。焊工应按规定0焊接工艺规程及焊接技术措施进行施焊，当工况条件不符合焊接工艺规程和焊接技术措施0规
8、定时，应拒绝施焊。7、受压元件的每个焊口焊完后，应在距焊缝40mm处的明显部位打上焊工代号。8、所有参与本项目焊接管理及施工的人员均需参与本作业指导书的技术交底，并严格按照焊接工艺和指导书B规定施焊，但凡未参与交底B焊工不得参与焊接工作。5.2 焊工安全操作规程1、电焊、气焊工均为特程作业，身体检查合格，并经专业安全技术学习，训练和考试合格，颁发“特种作业操作证”后方能独立操作。2、焊接场地，严禁放易燃易爆物品。应备有消防器材，保证足够的照明和良好的通风。3、操作场地10米内，不应储存油类或其他易燃易爆物品，（包括有易燃易爆气体的器皿管线）。临时工地若有此类物品，而又必须在此操作时，应告知消防
9、部门和安技意部门到现场检查，采用临时性安全措施后，方可进行操作。4、工作前必须穿戴好防护用品，操作时（包括打渣）所有工作人员必须戴好防护眼镜或面罩。仰面焊接应扣紧衣领，扎紧袖口，戴好防火帽。5、对受压容器、密闭容器、多种有桶、管道，沾有可燃气体和溶液的工件进行操作时，必须事先进行检查，并通过冲洗除掉有毒、有害、易燃、易爆物质，解除容器及管道压力，消除容器密闭状态（敞开口、施开盖），再进行工作。6、在焊接、切割密闭空心工件时，必须留有出气孔。在容器内焊接，外面必须设人监护，并有良好通风措施，照明电压应采有12伏。严禁在已做油漆或叶涂过塑料的容器内焊接。7、电焊机接地零线及电焊工作回线都不准搭在易
10、燃、易爆的物品上，也不准接在管道和机床设备上。工作台回线应绝缘良好，机壳接地必须符合安全规定。8、在有易燃、易爆物的车间、场所或煤气管附近焊接时，必须获得消防部门的同意并与煤气站联络好。工作时应采用严密措施，防止火星飞溅引起火灾。9、工作完毕，应检查场地。灭绝火种、切断电源才能离开。10、助手必须懂得电焊、气焊的安全常识。操作者必须注意助手的安全。第六章焊前准备6.1 技术准备1、熟悉和审查图纸，参与设计交底，同步获得各项技术资料集有关图集，制定施工技术措施并组织技术交底。1.1 解管道的总体布置，对每个管道的规格、材质、连接形式及防腐做到心中有数。1.2 有关的施工规范要熟悉掌握。1.3 坡
11、口准备1、坡口形式本工程采用坡口焊，坡口形式均为V形坡口，坡口角度5560,钝边厚度03mm,间隙03mm2、坡口清理焊件组对前及焊接前，应将焊接面上、坡口及其内外侧表面20mm范围内的杂质、污物、毛刺等清理洁净，并不得有裂纹、夹层、加工损伤、熔渣等缺陷。1.4 焊材准备1、焊接前，焊条必须烘干去潮。J427焊条应使用前应在烘焙箱中进行350400保温Ih以上或按制造厂推荐的烘焙规范烘干。焊条烘干后，宜放在IOo-150的保温箱内保温，随用随取。领用B焊条，应放在保温筒内，不得放在地上，以免粘脏、吸潮。2、焊条使用前应按阐明书进行烘焙，焊接时，置于IOo-150度左右B保温桶内随用随取。不得将
12、烘焙好的焊条裸露摆放。焊条每次的领用量不得超过一种焊口的数量，焊条反复烘焙不得超过2次。3、焊工在领取焊条时，应仔细检查焊条药皮与否破损或脱落；对于药皮脱落、破损时焊条不得用于工程焊接中1.5 组对准备I、管子或管件对接焊缝组对时，内壁错边量不应超过接头母材厚度日勺10%,且不应不小于2mm。2、不等厚对接焊件组对时，薄件端面应位于厚件端面之内。当内壁错边量不小于第4条规定或外壁错边量不小于3mm时，应按下图1进行加工修整。图1：(S2-T110mm(a)内身尺寸不相等T2-T1 T2-T11Omm(b)外壁尺寸不相等(O内外壁尺寸均不相等(d)内壁尺寸不相等的削簿图1：不等厚对接焊件坡口加工
13、T1不等厚焊件接头的薄件母材厚度；T2不等厚焊件接头的厚件母材厚度；注：用于管件时，如受长度条件限制，图(a)、图(b)和图(C)中的15。角可改用30。角。1.6 焊接设备准备工程中所用的焊接设备应能满足工艺规定，焊机应调整敏捷、参数指示对B,当发现异常时应及时报有关人员进行维修或更换，不得带病作业。第七章焊接措施、程序及规定7.1 焊接措施选用手工电弧焊进行焊接。7.2 焊接程序焊接施工过程重要包括配装组对、施焊、检查三个重要工序，本道工序符合规定后方可进行下一道工序，否则严禁下道工序的施工，焊接施工时，有关专业人员对各焊接工序严格进行把关。I、焊接作业程序管材、焊材准备与检查一坡口检查及
14、处理一配装组对T对口检查一施焊一清理、标识一外观检查一无损检测2、定位点焊对口完毕，检查合格后对接口进行点焊，点焊由焊工进行，其他工种不得自行点焊,点焊工艺及焊接材料与正式施焊一致,点焊长度为管径不小于等于1.6m的为100mm左右，管径不不小于1.6m日勺为80mm左右，点焊应分布均匀，长度不适宜不小于400mrno点焊后检查各点质量，对于不符合规定0应立即进行清除，并重新点焊。3、电弧焊施焊（1）电弧焊采用两人对焊施焊，分层焊接。电弧焊的单层厚度不不小于所用焊条直径加2mm；单焊道摆动宽度不不小于所用焊条直径B5倍；施焊中应尤其注意接头和收弧质量，收弧时应将熔池填满，接头应错开，每到接头错开量应不小于30mm。(2)施焊过程中，每焊完一层后，应将药皮和飞溅物清理洁净，并仔细检查有无缺陷，如有缺陷，必须把缺陷清除后，才能进行下一层的焊接。多层多道焊的接头和收弧应错开，错开量为3050mm.4、参照焊接参数材质：Q235-B,壁厚14-2Omm,焊接位置：5G,焊接措施：SMAW焊层/道号焊接措施焊条/规格焊接电流（八）焊接电压(V)极性焊接速度范围(mm/min)1/1SMAWE43152.5100-1359-12反极3560II/1SMAWE43153.2100-1402125反极60100
