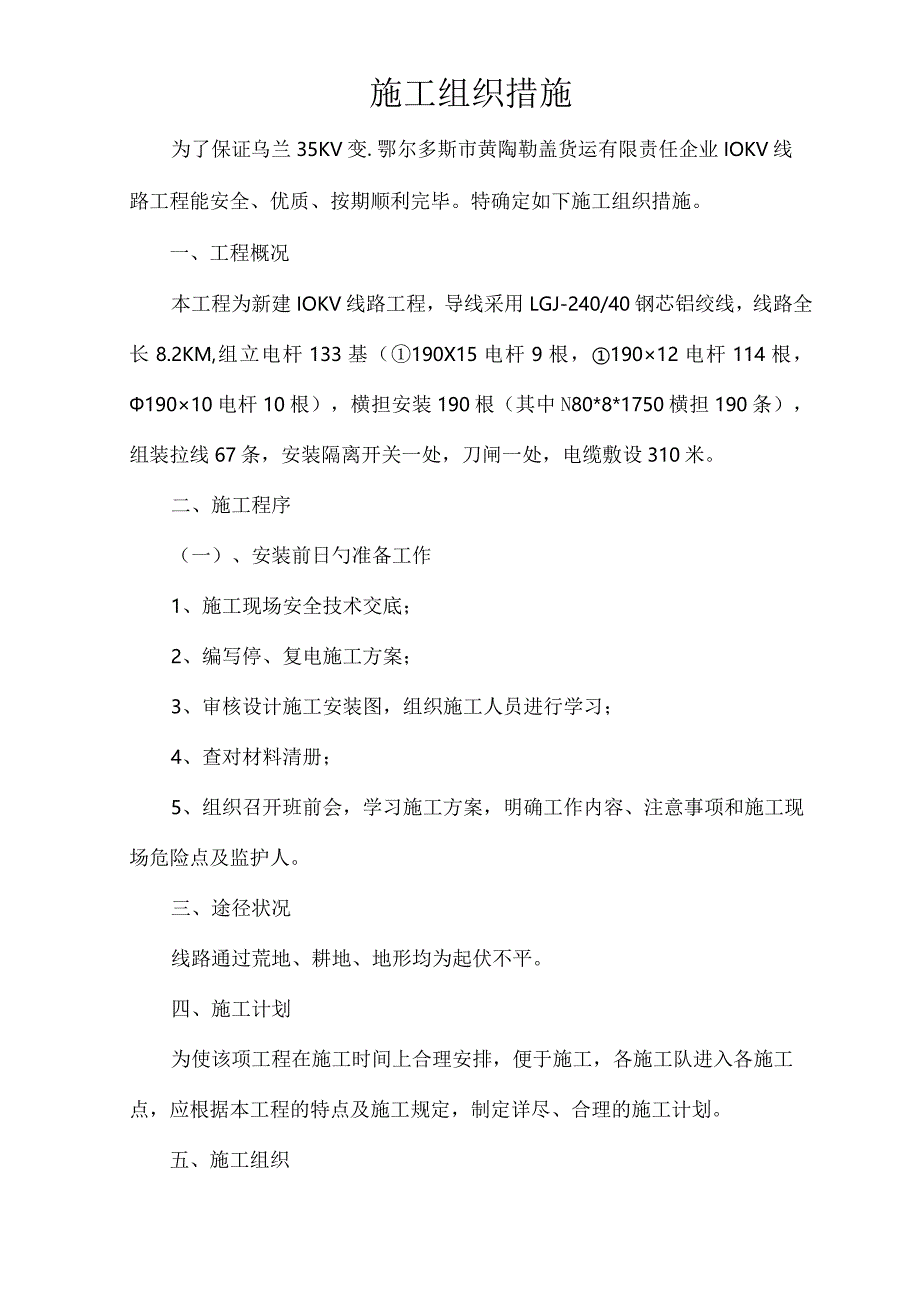

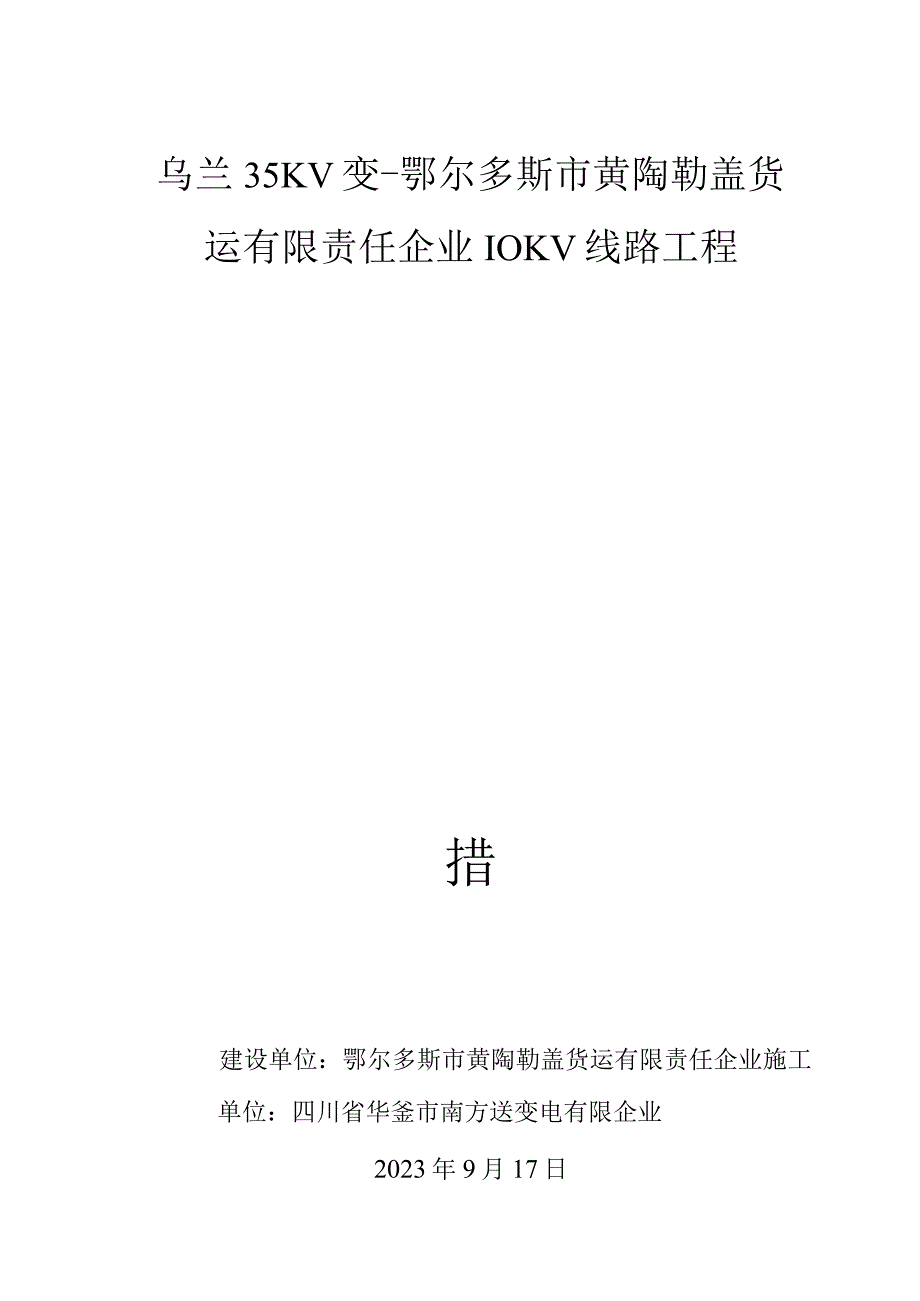

1、乌兰35KV变-鄂尔多斯市黄陶勒盖货运有限责任企业IOKV线路工程措建设单位：鄂尔多斯市黄陶勒盖货运有限责任企业施工单位：四川省华釜市南方送变电有限企业2023年9月17日施工组织措施为了保证乌兰35KV变.鄂尔多斯市黄陶勒盖货运有限责任企业IOKV线路工程能安全、优质、按期顺利完毕。特确定如下施工组织措施。一、工程概况本工程为新建IOKV线路工程，导线采用LGJ-240/40钢芯铝绞线，线路全长8.2KM,组立电杆133基（190X15电杆9根，19012电杆114根，19010电杆10根），横担安装190根（其中N80*8*1750横担190条），组装拉线67条，安装隔离开关一处，刀闸一处

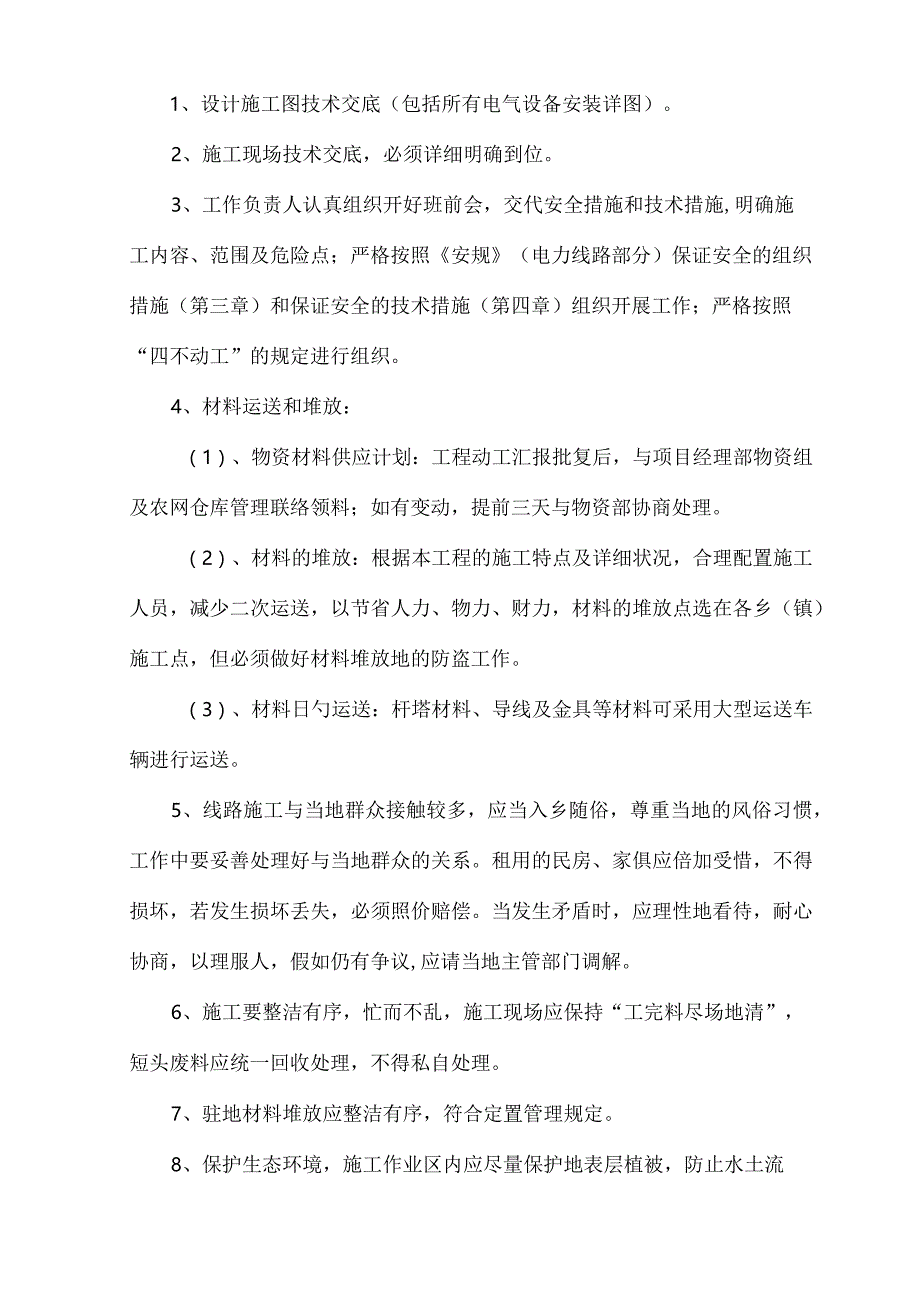

2、，电缆敷设310米。二、施工程序（一）、安装前日勺准备工作1、施工现场安全技术交底；2、编写停、复电施工方案；3、审核设计施工安装图，组织施工人员进行学习；4、查对材料清册；5、组织召开班前会，学习施工方案，明确工作内容、注意事项和施工现场危险点及监护人。三、途径状况线路通过荒地、耕地、地形均为起伏不平。四、施工计划为使该项工程在施工时间上合理安排，便于施工，各施工队进入各施工点，应根据本工程的特点及施工规定，制定详尽、合理的施工计划。五、施工组织1、设计施工图技术交底（包括所有电气设备安装详图）。2、施工现场技术交底，必须详细明确到位。3、工作负责人认真组织开好班前会，交代安全措施和技术措施
3、,明确施工内容、范围及危险点；严格按照安规（电力线路部分）保证安全的组织措施（第三章）和保证安全的技术措施（第四章）组织开展工作；严格按照“四不动工”的规定进行组织。4、材料运送和堆放：（1）、物资材料供应计划：工程动工汇报批复后，与项目经理部物资组及农网仓库管理联络领料；如有变动，提前三天与物资部协商处理。（2）、材料的堆放：根据本工程的施工特点及详细状况，合理配置施工人员，减少二次运送，以节省人力、物力、财力，材料的堆放点选在各乡（镇）施工点，但必须做好材料堆放地的防盗工作。（3）、材料日勺运送：杆塔材料、导线及金具等材料可采用大型运送车辆进行运送。5、线路施工与当地群众接触较多，应当入乡
4、随俗，尊重当地的风俗习惯，工作中要妥善处理好与当地群众的关系。租用的民房、家俱应倍加受惜，不得损坏，若发生损坏丢失，必须照价赔偿。当发生矛盾时，应理性地看待，耐心协商，以理服人，假如仍有争议,应请当地主管部门调解。6、施工要整洁有序，忙而不乱，施工现场应保持“工完料尽场地清”，短头废料应统一回收处理，不得私自处理。7、驻地材料堆放应整洁有序，符合定置管理规定。8、保护生态环境，施工作业区内应尽量保护地表层植被，防止水土流失。9、施工中要注意保护农作物，不得随意践踏。10、在林区施工，要注意防火，烟头必须熄灭且烟头不得乱扔。同步，不准追捕野生动物，严禁乱砍树木，破坏生态环境。11、严禁野蛮施工，
5、野蛮装卸。六、工艺安排：七、线路施工1、杆塔组立(1)、组立措施：交通以便的施工地段，可采用吊车组立。交通不以便的施工地段，采用抱杆整体组立。(2)、交通以便的施工地段，可采用吊车组立。(3)、施工现场布置：根据施工现场状况，选择所需要的抱杆及桩锚和固定地点、措施。2、架线施工1)、放线施工(1)、放线措施：人力拖地放线。(2)、查勘线路沿线详细状况，先期制定好放线方案、各危险点、重要点的详细安全防备措施；清除所有影响放线的障碍。(3)、放线工器具日勺准备。(4)、放线的劳动力组织：根据线路沿线状况，对放线劳动力进行合理分派。各重要交叉跨越处监视人、拖线领队、登杆人员等安排妥当。2)、紧线施工
6、(1)、紧线措施：一牵一紧线法。(2)、派专人负责检查一遍导线有无损伤。线条互相交叉混淆，有无障碍或卡住状况。(3)、检查所有接头处与否均已接妥。(4)、检查两耐张塔日勺临时拉线与否已经调整过。(5)、检查待紧的线与否挂好。(6)、所有交叉跨越的措施与否均稳妥可靠。重要交叉处有无专人看护。(7)、紧线设备与否准备就绪。(8)、弧垂板与否已经绑好，弧垂观测人员与否已经准备好。（9）、通讯设备与否良好，通讯人员与否准备好。（10）、负责紧线操作人员及紧线工具与否已安全准备就绪。（11）、所有安全、技术措施与否已经所有可靠。八、架线施工完毕，组织施工技术人员对交叉跨越进行测量检查。同步对线路进行自检
7、。九、施工结束后，工作负责人组织开好班后会，总结施工状况，清理好施工现场，严格按照“五不结束”规定结束所有工作。施工安全措施为贯彻“安全第一、防止为主“日勺方针，切实保证工作人员在施工过程中的安全和健康以及电力系统供、配电设备的安全运行。根据工程设计规定，结合本工程实际状况，制定安全措施。一、编制根据1、电业安全工作规程（电力线路部分）2、安全生产法（国电）3、防止电力生产重大事故的二十五项重点规定（国电）4、安全生产工作规定（国电）5、电业安全工作规程6、农村低压电气安装安全工作规程二、安全目的：应控制异常和未遂，不发生轻伤障碍。三、安全健康工作方针：安全第一、防止为主、综合治理。以人为本,
8、尊重人，关怀人，爱惜人，将员工日勺生命权利和生命价值放在突出位置,保障员工的健康，使员工在无意外的环境中工作。四、安全理念：除不可抗拒力外，任何事故均可防止！我们坚信：通过过程控制并不停地持续改善，任何意外均可使其处在可控和在控日勺状态。五、工程施工安全措施：1、严格执行安全生产法及电业安全工作规程。2、所有工作人员现场工作必须戴安全帽，登杆作业必须使用安全带,随时检查工器具、设备与否完好。3、工作前一餐，严禁饮酒。4、工地现场的临时用电指定专人负责管理和维护，其他人员不得乱拉乱接，电动工具和设备必须使用绝缘电缆，外壳必须接地良好，电源开关应装在开关箱内，以防触电伤人。5、载重汽车载人时，带车
9、人应随时提高警惕，通过险桥弯道、陡坡、泥泞等复杂路段时，车上人员应下车步行。6、车辆运送要遵守交通规则，保证运送安全。驾驶员应杜绝开英雄车、赌气车、带病车。7、氧气瓶、乙快瓶在运送和使用中不得碰撞，其摆放点周围IOm内严禁明火和放置易燃爆物品，氧气瓶、乙快瓶严禁混放在一起，并不得受热及油脂污染。8、搬运重物时，应由一人统一指挥，统一步调，在坡地休息时，应用物体将其塞牢，防止滚动伤人。9、立杆前应有专人统一指挥，所有施工人员必须听从指挥，动工前讲明施工措施并统一信号，工作人员应明确分工，亲密配合。10、起吊重物、高空作业时，垂直下方不得有人逗留，防止重物下落伤人。11、做好防火、防毒、防盗“三防
10、”工作，安全工作，人人有责。12、起吊重物或塔材要使用合格的起重设备，严禁过载使用。13、临时拉线必须使用合格的钢绳，临时接线应专人看守，无人看守应有可靠的安全措施，固定在同一种地锚上的接线最多不超过两根，临时接线对地夹角不超过30。14、在拆除旧线路施工时，登杆前要认真检查电杆状况，必要时用吊车稳固好电杆，确定牢固可靠后方可进行登杆作业。15、所有临时工在施工作业前必须进行短期日勺安全知识培训，在进入施工现场时，列队交代施工安全注意事项。16、在拆除、新架IokV线路，一定要做好切实可行安全措施，尤其要注意周围房屋建筑的安全。17、在进行跨越街道、道路放线施工时，一定要做好交通管制18、工作
11、人员必须在工作负责人许可日勺工作范围内工作，不得私自超过许可范围作业。19、工作负责人必须清晰临时供电电源点；20、工作负责人必须认真组织开好班前、班后会，务必向工作人员交代清晰各施工作业阶段线路带电状况和双电源点所在位置及带电线路名称。21、在进行旧线拆除、新线施放过程中，尤其注意对城区居民住房的安全；22、注意交通、行车安全。六、各施工阶段作业的安全措施：（一）、线路复测、分坑1、在作业行走过程中，要防止扎伤、摔伤。2、要有防止被毒蛇、毒蜂、蚊虫等叮咬的措施。3、测量交叉跨越带电线路时，要注意防止触电。4、林区作业，要注意护林防火。5、修剪树枝和钉桩时，要防止斧头伤人。6、严禁在状况不明的
12、I水库、河川内游泳。7、作业过程中，要爱惜庄稼，尽量防止不必要的踏伤损害。（二）、杆塔基础及电缆沟开挖施工1、作业前应认真组织学习该工程施工“三措”及施工手册中的有关内容，对所有参与作业的人员进行安全技术交底，工作负责人应组织开好班前会。临时工应配给安全劳动保护用品。2、土石方开挖，坑深超过2m及以上者，所取土石必须抛出坑口边缘线O.5m以外，以防回落伤人。同一坑内严禁两人对挖取土，不得在坑内休息。3、开挖坑洞时，坑壁应留有合适坡度，遇有流动砂、散石，开挖时应用挡板并加撑木，以防塌方伤人。4、人工打孔开挖石坑，打锤人应站在扶钎人侧面，持锤人不得戴手套。坑边行走应防止踏落散石及滑跌入坑。5、挖好
13、的基坑，应有防止行人跌入坑内的措施，如加盖或设安全围栏等。6、开挖时应减少破坏，需要开挖以外的地面，并应注意保护自然植被和农作物等。7、基础施工时一定要严格按照安全规程规定进行规范施工，现场一定要做好安全措施。（三）、杆塔组立施工1、作业前应认真组织学习该工程施工“三措”及施工手册中的有关内容，对所有参与作业的人员进行安全技术交底，工作负责人应组织开好班前会。临时工应配给安全劳动保护用品。2、吊车装卸电杆应设专人指挥，起吊前检查撑脚与否平衡，压力均匀，吊缆与否完好，操作制动与否对的、可靠，吊物绑扎与否牢固。3、起吊过程中，吊臂及吊物下严禁有人逗留；必须有防止长、大物件大幅度自由摆时控制绳索。4
14、、起吊水泥杆时，应防止堆放的水泥杆滚动伤人，除应从上往下分层起吊外，每吊一根或几根，均应将其他的水泥杆掩牢。5、使用跳板、搭板装卸水泥杆时，跳板应用厚5cm以上的结实木板;跳板搭设坡度不得不小于1：3,并应用大绳溜放，缓慢滚下，滚落前方不得有人。6、严禁运用汽车前滑的惯性从车后滑落水泥杆。7、水泥杆滚落地面，严禁互相碰撞，以防损伤。8、排杆中拔动电杆，应听从指挥，统一行动，拔动电杆的前方不得站人。9、运用炮钎、木杠等工具拔动电杆，应防止脱挠、压弹致使炮钎、木杠等工具滑脱伤人。10、立杆前现场工作负责人应亲自检查组装与否符合规定，立杆点与否恰当，详尽交待工作任务及安全注意事项，对临时工进行安全教
15、育。其他作业人员应认真检查各自所负责操作项目的现场布置状况。11、立杆应统一指挥信号，信号传递必须及时清晰。全体工作人员应绝对服从工作负责人的指挥。12、全体工作人员（包括临时工）必须戴安全帽，高空作业人员必须佩带安全带。非工作人员不得进入作业区，各作业点除必要的施工人员外，其他作业人员应离开杆高的1.2倍距离以外。13、起吊前各部联结螺栓必须紧固，受力部位不得缺乏铁件。14、起吊的整个过程中，吊件垂直下方严禁有人。在受力钢绳的内角侧严禁有人。杆根监视人应站在杆根侧面，下坑操作时应停止牵引。15、受力后抱杆发生不均匀沉陷时，应及时进行调整。16、侧面监视人应注意起立角度，尤其是抱杆失效后，杆身起立约70时应指挥减速牵引，指挥控制溜绳带紧并随起立缓缓松出，必须严密注意不得出现溜绳与牵引绳对拉的状况，同步还要防止溜绳过松出现杆立过垂直位置而反向倾倒的事故。17、不得运用树木或外露岩石作牵引或制动锚桩。18、临时拉线必须在永久拉线所有安装完毕后方可拆除，拆除时应由现场负责人统一指挥。严禁采用安装一根永久拉线，拆除一根临时拉线的做法。19、调整电杆倾斜或弯曲时，应根据需要增设临时拉线
