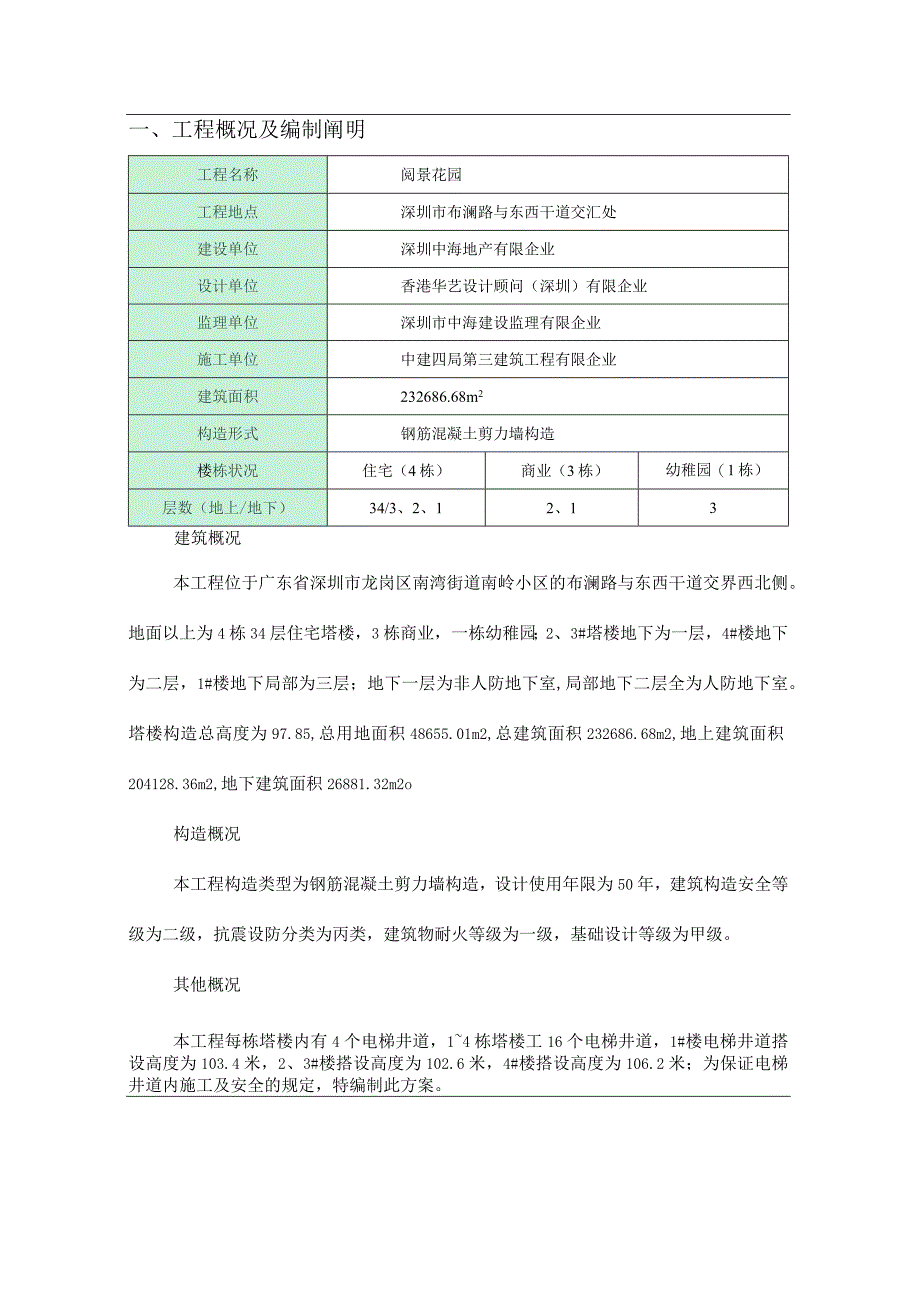

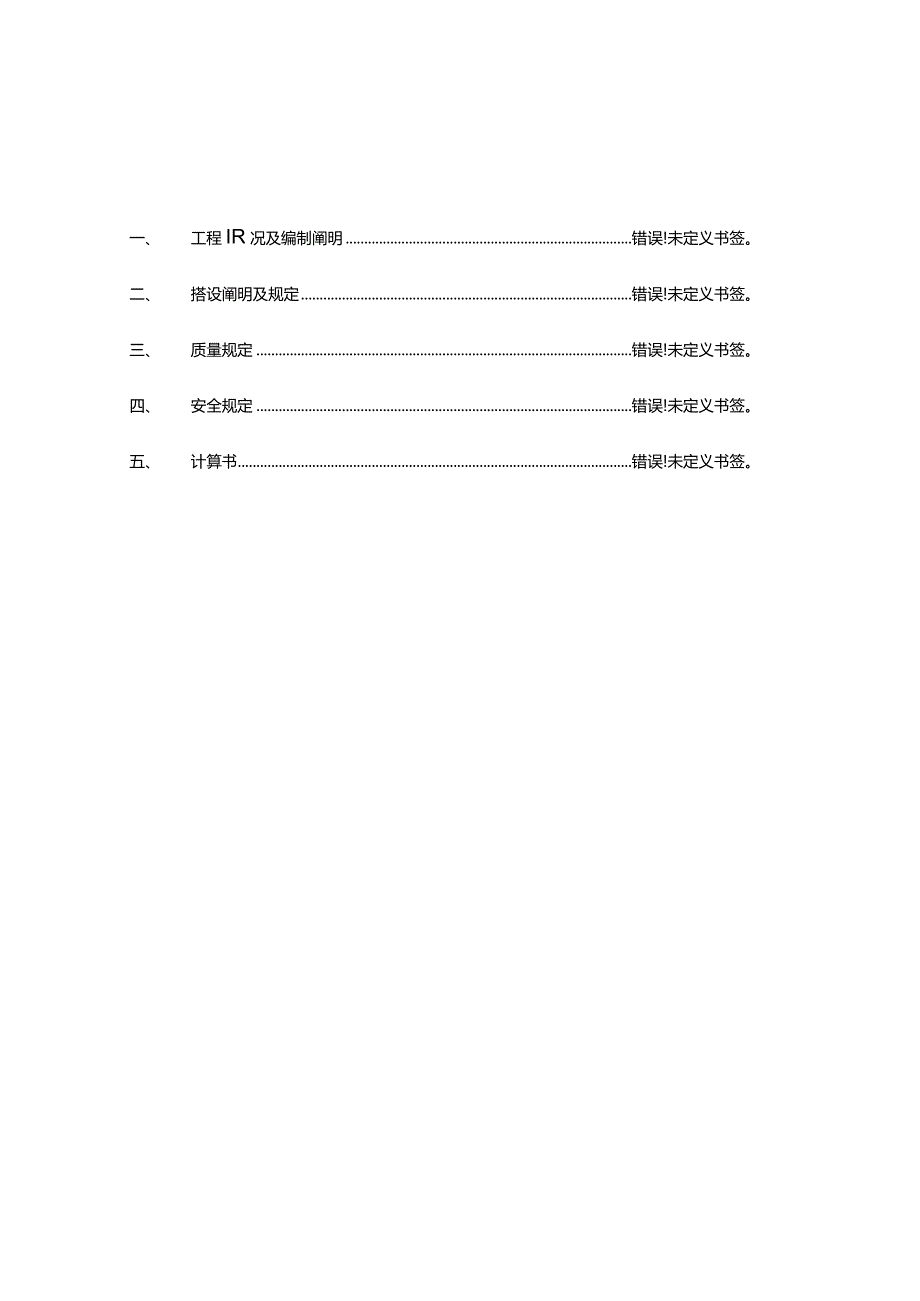

1、一、 工程IR况及编制阐明错误!未定义书签。二、 搭设阐明及规定错误!未定义书签。三、 质量规定错误!未定义书签。四、 安全规定错误!未定义书签。五、 计算书错误!未定义书签。一、工程概况及编制阐明工程名称阅景花园工程地点深圳市布澜路与东西干道交汇处建设单位深圳中海地产有限企业设计单位香港华艺设计顾问（深圳）有限企业监理单位深圳市中海建设监理有限企业施工单位中建四局第三建筑工程有限企业建筑面积232686.68m2构造形式钢筋混凝土剪力墙构造楼栋状况住宅（4栋）商业（3栋）幼稚园（1栋）层数（地上/地下）34/3、2、12、13建筑概况本工程位于广东省深圳市龙岗区南湾街道南岭小区的布澜路与东西
2、干道交界西北侧。地面以上为4栋34层住宅塔楼，3栋商业，一栋幼稚园；2、3#塔楼地下为一层，4#楼地下为二层，1#楼地下局部为三层；地下一层为非人防地下室,局部地下二层全为人防地下室。塔楼构造总高度为97.85,总用地面积48655.01m2,总建筑面积232686.68m2,地上建筑面积204128.36m2,地下建筑面积26881.32m2o构造概况本工程构造类型为钢筋混凝土剪力墙构造，设计使用年限为50年，建筑构造安全等级为二级，抗震设防分类为丙类，建筑物耐火等级为一级，基础设计等级为甲级。其他概况本工程每栋塔楼内有4个电梯井道，14栋塔楼工16个电梯井道，1#楼电梯井道搭设高度为103

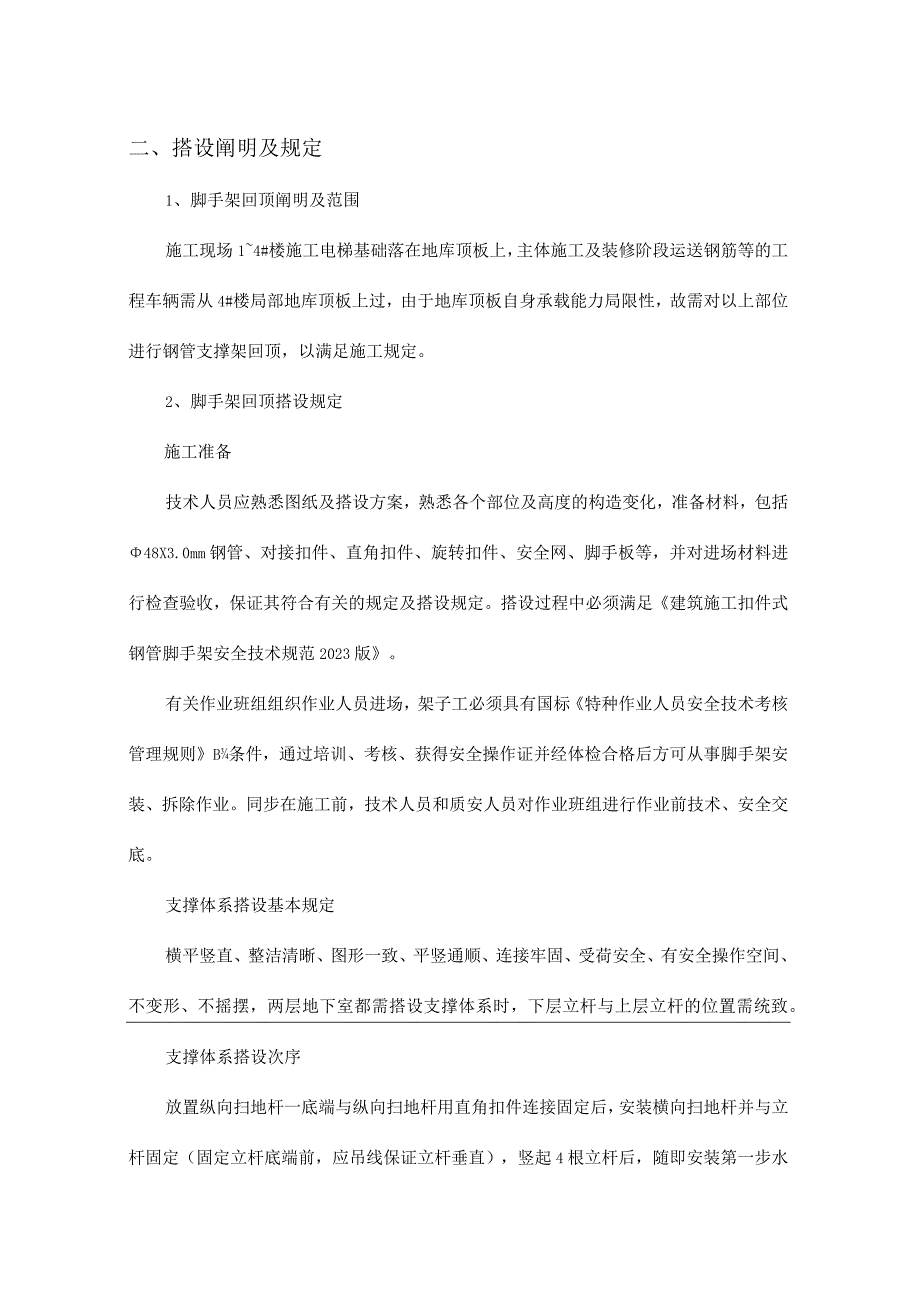

3、.4米，2、3#楼搭设高度为102.6米，4#楼搭设高度为106.2米；为保证电梯井道内施工及安全的规定，特编制此方案。二、搭设阐明及规定1、脚手架回顶阐明及范围施工现场14#楼施工电梯基础落在地库顶板上，主体施工及装修阶段运送钢筋等的工程车辆需从4#楼局部地库顶板上过，由于地库顶板自身承载能力局限性，故需对以上部位进行钢管支撑架回顶，以满足施工规定。2、脚手架回顶搭设规定施工准备技术人员应熟悉图纸及搭设方案，熟悉各个部位及高度的构造变化，准备材料，包括48X3.0mm钢管、对接扣件、直角扣件、旋转扣件、安全网、脚手板等，并对进场材料进行检查验收，保证其符合有关的规定及搭设规定。搭设过程中必须
4、满足建筑施工扣件式钢管脚手架安全技术规范2023版。有关作业班组组织作业人员进场，架子工必须具有国标特种作业人员安全技术考核管理规则B条件，通过培训、考核、获得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。同步在施工前，技术人员和质安人员对作业班组进行作业前技术、安全交底。支撑体系搭设基本规定横平竖直、整洁清晰、图形一致、平竖通顺、连接牢固、受荷安全、有安全操作空间、不变形、不摇摆，两层地下室都需搭设支撑体系时，下层立杆与上层立杆的位置需统致。支撑体系搭设次序放置纵向扫地杆一底端与纵向扫地杆用直角扣件连接固定后，安装横向扫地杆并与立杆固定（固定立杆底端前，应吊线保证立杆垂直），竖起4根
5、立杆后，随即安装第一步水平杆（与立杆连接固定）校正立杆垂直和水平杆使其符合规定后，拧紧紧围绕件螺栓，形成构架一按第一步架的作业程序和规定搭设第二步、第三步一安装作业层间横杆（在脚手架跨距之间设置的用于支撑脚手板的小横杆），并铺设脚手板。支撑体系搭设尺寸施工电梯回顶尺寸为42006300mm,施工道路回顶支撑体系宽度为3000mm,回顶长度有现场实际状况而定，回顶高度由地下室高度决定。附：回顶支撑体系平面布置示意图三、质量规定立杆接头时，不能搭接，只能采用对接扣件连接，且四根立杆接头应分别错开，不在同一平面内。井架在每层平面必须用钢管加固，与剪力墙顶紧后方能施工。支撑体系的多种杆件、配件设置和连
6、接与否齐全、质量与否合格，构造与否符合规定，连接和挂扣与否紧固可靠。四、安全规定随时检查回顶支撑体系B稳定性。搭拆回顶支撑体系必须由专业架子工担任，并经培训、考核合格后，持证上岗。上岗人员定期进行体检，凡不适合高处作业者不得上脚手架操作。搭拆支撑体系时，操作人员必须戴好安全帽、系好安全带、穿防滑鞋。五、计算书施工道路回顶计算书计算参数：模板支架搭设高度为3.7m,立杆B纵距b=0.50m,立杆B横距1=0.50m,立杆的!步距h=l.50m。面板厚度15mm,剪切强度1.4Nmm2,抗弯强度15.0Nm112,弹性模量6000.0Nmm4o木方50X10Omnb间距30Omnb剪切强度1.3N
7、11三2,抗弯强度13.0Nmm2,弹性模量9000.0Nmm4o梁顶托采用双钢管48X3.Ommo模板自重0.50kNm2,混凝土钢筋自重25.00kNm3,施工活荷载22.OOkNZm2o扣件计算折减系数取LO0。HDa图1楼板支撑架立面简图h图2楼板支撑架荷载计算单元采用的钢管类型为048X3.0。一、模板面板计算面板为受弯构造,需要验算其抗弯强度和刚度。模板面板的按照三跨持续梁计算。考虑0.9的构造重要系数，静荷载原则值ql=0.9(25.000X0.3500.500+0.5000.500)=4.162kNm考虑0.9B构造重要系数，活荷载原则值q2=0.9(2.000+20.000)
8、0.500=9.900kNm面板的截面惯性矩I和截面抵御矩W分别为：本算例中，截面惯性矩I和截而抵御矩W分别为：W=50.001.501.506=18.75cm3；I=50.00l.50X1.50X1.50/12=14.06cm4；(1)抗弯强度计算f=M/Wf其中f面板的抗弯强度计算值(Nmm2);M面板的最大弯距(N.mm)；W面板B净截面抵御矩；f面板的抗弯强度设计值，取15.OON/mm2；M=0.100ql2其中q荷载设计值(kN/m)；经计算得到M=0.100X(1.204.162+1.49.900)X0.300X经计算得到面板抗弯强度计算值f=0.1701000X1000/187
9、50=9.050Nmm2面板的抗弯强度验算f埒，满足规定！(2)抗剪计算可以不计算T=3Q2bhT其中最大剪力Q=O.600(1.20X4.162+1.4X9.900)0.300=3.394kN截面抗剪强度计算值T=33394.0(2500.OOOX15. 000)=0.679Nmm2截面抗剪强度设计值T=1.40Nmm2抗剪强度验算TT,满足规定！(3)挠度计算v=0.677ql4/100EIv=1/250面板最大挠度计算值V=0.677X4.1623004/(100X6000X140625)=0.271mm面板的最大挠度不大于300.0/250,满足规定！二、模板支撑木方的计算木方按照均布
10、荷载下持续梁计算。1 .荷载的计算(1)钢筋混凝土板自重(kN/m)：qll=25.0000.3500.300=2.625kNm(2)模板H自重线荷载(kN/m)：ql2=O.5000.300=0.150kNm(3)活荷载为施工荷载原则值与振捣混凝土时产生B荷载(kN/m)：经计算得到，活荷载原则值q2=(20.000+2.000)0.300=6.600kNm考虑0.9B构造重要系数，静荷载ql=0.9(1.202.625+1.200.150)=2.997kNm考虑0.9B构造重要系数，活荷载q2=0.9X1.40X6.600=8.316kNm2 .木方的计算按照三跨持续梁计算，最大弯矩考虑为
11、静荷载与活荷载B计算值最不利分派的弯矩和，计算公式如下：均布荷载q=6.285/0.500=12.570kNm最大弯矩M=0.Iql2=O,1X12.57X0.50X最大剪力Q=O.6X0.500X12.570=3.771kN最大支座力N=l.l0.500X12.570=6.914kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵御矩W分别为：W=5.00X10.00X10.00/6=83.33cm3；I=5.OOX10.0010.0010.00/12=416.67cm4；(1)木方抗弯强度计算抗弯计算强度f=0.31410683333.3=3.77Nmm2木方的抗弯计算强度不大于13.0
12、Nun2,满足规定！(2)木方抗剪计算可以不计算最大剪力的计算公式如下：Q=0.6ql截面抗剪强度必须满足：T=3Q2bhT截面抗剪强度计算值T=33771(250100)=1.131Nmm2截面抗剪强度设计值T=l.30Nmm2木方的抗剪强度计算满足规定！(3)木方挠度计算均布荷载通过上面变形受力图计算B最大支座力除以跨度得到2.775kNm最大变形V=0.6772.775500.O4/(1009000.004166666.8)=0.031mm木方的最大挠度不大于500.0/250,满足规定！三、托梁的计算托梁按照集中与均布荷载下多跨持续梁计算。集中荷载取木方的支座力P=6.914kN均布荷
13、载取托梁B自重q=O.080kNmo6.91kN6.91kN6.91kN6.91kN6.91kN0.08kNm11TTtLTrnlTT500.500.500.托梁计算简图托梁弯矩图(kN. m)4.41 4.409.9.453.483.46254L_2.512.512.54U9.9.453.463.484.40 4.41托梁剪力图(kN)变形的计算按照规范规定采用静荷载原则值，受力图与计算成果如下:1.53kN1.53kN1.53kN1.53kN1.53kN0.08kNmA500.500.500.托梁变形计算受力图托梁变形图(mm)通过计算得到最大弯矩通过计算得到最大支座F=12.929kN通
