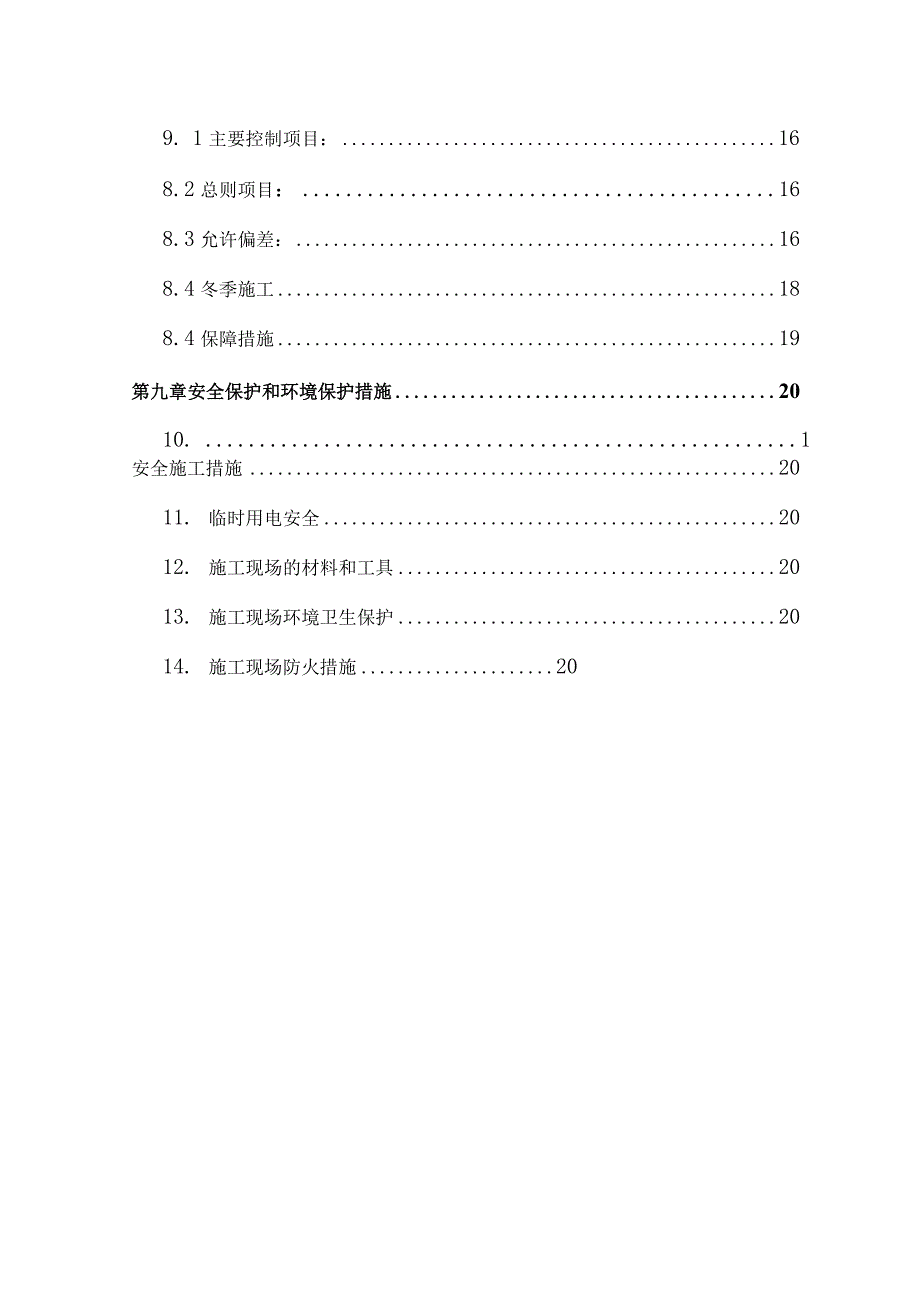

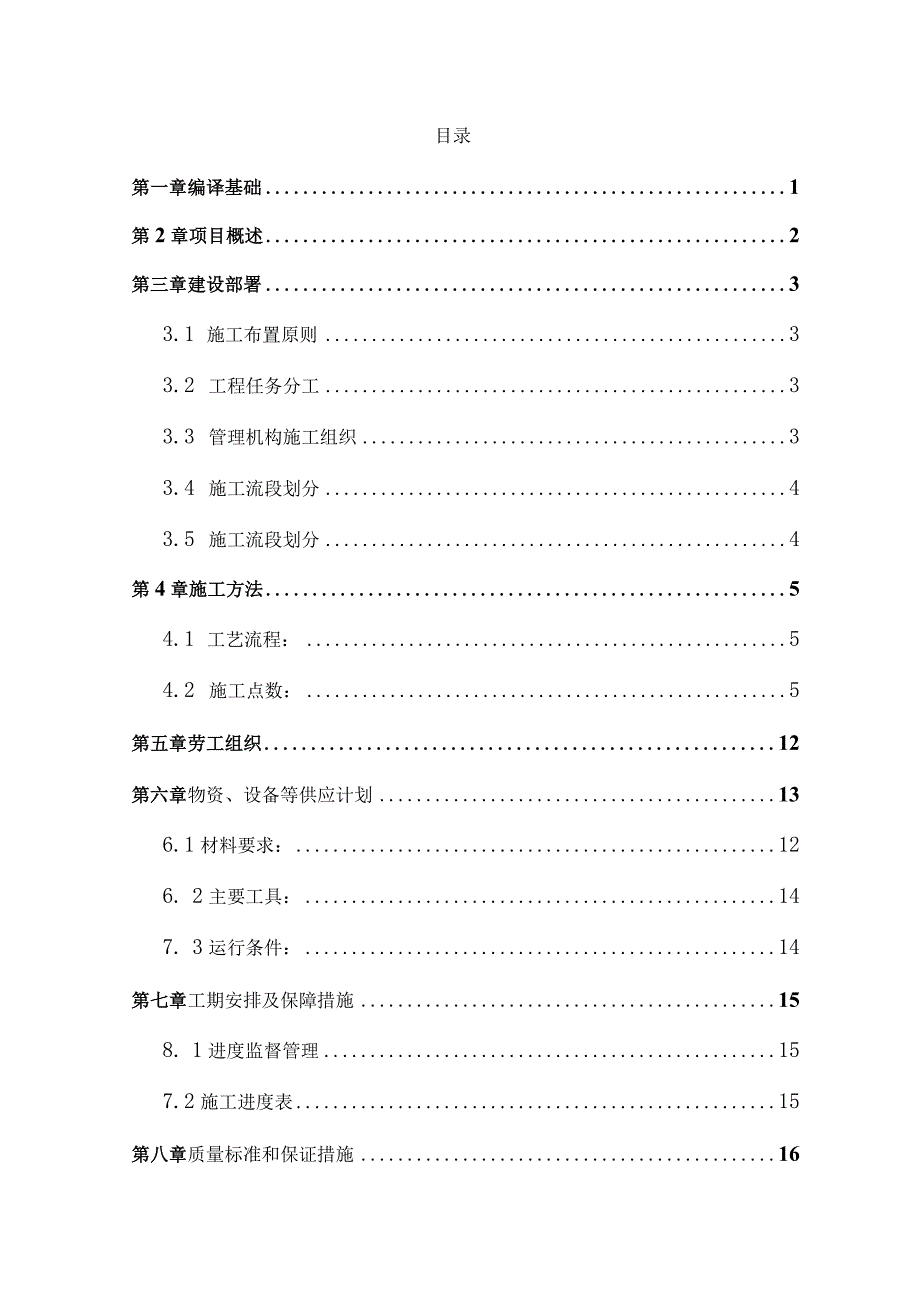

1、蒸压加气混凝土砌块砌筑施工方案设计目录第一章编译基础1第2章项目概述2第三章建设部署33.1 施工布置原则33.2 工程任务分工33.3 管理机构施工组织33.4 施工流段划分43.5 施工流段划分4第4章施工方法54.1 工艺流程：54.2 施工点数：5第五章劳工组织12第六章物资、设备等供应计划136.1材料要求：126. 2主要工具：147. 3运行条件：14第七章工期安排及保障措施158. 1进度监督管理157.2施工进度表15第八章质量标准和保证措施169. 1主要控制项目：168.2总则项目：168.3允许偏差：168.4冬季施工188.4保障措施19第九章安全保护和环境保护措施2
2、010. 1安全施工措施2011. 临时用电安全2012. 施工现场的材料和工具2013. 施工现场环境卫生保护2014. 施工现场防火措施20第一章编译基础1.1阿特拉斯手册表1.1-1施工图手册表序列号姓名标准编号（图集）1砌体结构设计规范GB50003-20012砌体工程施工质量验收规范GB50203-20023建筑工程施工质量验收统一标准GB50300-2001405系列建筑标准设计图集05J3-45混凝土结构施工质量验收规范GB50204-200267“蒸压加气混凝土砌块”GB/T11968-1997第二章项目概况本项目位于美丽的城市东部昆山市八*路。建设单位为*有限公司，设计单位为
3、*有限公司，监理单位为*有限公司。本项目总建筑面积为44358m2现浇框架剪力墙结构。外墙为玻璃幕墙；砌筑工程的主要部分是户用隔墙和内隔墙。砌块强度等级为MU2.5,砂浆强度等级为M5,结构柱、过梁、钢筋混凝土带强度等级为C20o0.00下面是水泥砂浆，0.00上面是混合砂浆。第三章建设部署3.1施工布置原则3.L1贯彻落实各项施工方针、政策、法规和程序，特别是项目部下发的程序性文件和标准实施文件，遵循合理的施工顺序，制定各项专项计划，做好施工准备，协调工作，尽量减少施工过程中不必要的损害。过程。3.L2在这个项目中，首先建造了地下室。主体验收后，将建设南北楼1-14层。物料将布置在电梯入口的
4、两侧，以方便运输。砂浆比例由当地政府机构提供；正式砌筑前，应先建样板房引路，作为未来砌筑的标准。3.1.3各单位要相互协调工作，按照规范和制度办事，确保高质量、快节奏地完成建设任务，努力实现江苏省优质工程。3.2工程任务分工3.2.1施工方案编制由项目部统一完成，各楼施工人员负责对工人进行技术交底，上海森奥劳务有限公司负责完成第二个结构项目。3.3施工组织管理机构表3.3-1项目人事分工项目主要的任务分工工程负责人项目建设和生产的全面管理技术总监工程果品技术综合管理产品经理项目直接生产管理经理人合约合同管理安全主管安全文明施工管理物料主管现场物料管理建筑工人Al南楼建设进度及质量建筑工人Al北
5、楼建设进度及质量建筑工人A9餐厅建设进度及质量保安人员施工现场安全检查监督测试材料、成品实验、见证取样3.4施工流段划分3.4.1为充分利用工期，缩短工期，提高劳动生产率，降低工程造价,砌筑工程按临时施工项目分为两个施工流程段。具体划分见表3.4-1：表3.4-1流段划分表流段具体部分Al南楼I芯管1-3轴1-7轴；I-D轴I-G轴二无芯管（除上述部分外）Al北楼III芯管2-7轴23轴；2-D轴2-G轴IV无芯管（除上述部分外）A9厨房五2级厨房1-9轴223轴地下室六3-A轴3-E轴；3-4轴3-8轴3.5施工顺序3.5.1第一砌体地下室VI再建Al南楼和北楼1楼至6楼。验收通过后，建设南
6、北楼7-13层。砌体部分的具体顺序如下：南楼Al第一部分一南楼Al第二部分一Al北楼第三部分一Al北楼第四部分，最后是Al的V部分A9厨房建成。第四章施工方法4.1 工艺流程:混合砂浆基层清理一铺板一浇水润湿导墙浇注一砌砖一编号杆一拉水平线一搅拌砂浆一砌体墙一预埋钢筋设置门窗过梁砌墙一浇圈梁倒结构柱一堵上墙顶（两周后）一清理工地4.2 施工要点：4.2.1 砌筑前，清洁地板并洒水润湿。用适当的浇水润湿块。4. 2.2根据图纸各部分的尺寸和结构要求排列砖块。墙体下部浇筑细石混凝土窗台。5. 2.3混合砂浆:1、砂浆配合比采用重量比，水泥计量精度2%,砂、石等控制在5%以内。2、配制水泥石灰砂浆时
7、，不得使用脱水硬化的石灰浆。3、消石灰粉不得直接用于砌筑砂浆。4、搅拌砂浆用水应符合现行国家标准混凝土搅拌用水标准JGJ63的要求。5、砌筑砂浆的配合比应通过试拌确定。当砌筑砂浆的组成材料发生变化时，应重新确定其配合比。6、施工时用水泥砂浆代替水泥混合砂浆时，应重新确定砂浆的强度等级。7、每层砂浆且不超过250m3砌体的，每台搅拌机应至少做一组试块。现场搅拌砂浆时，应按重量计量各组分材料。8、砌筑砂浆应进行机械搅拌，搅拌时间从投料开始应满足以下要求：(1)水泥砂浆和水泥混合砂浆不少于2分钟；(2)水泥粉煤灰砂浆及外加剂(3)砂浆与有机增塑剂的混合时间为35min9、砂浆应配合搅拌使用。水泥砂浆
8、和水泥混合砂浆应分别在3h和4h内使用；施工时最高温度超过IO(TC时30,应在搅拌后分别在2h和3h内使用。注：掺有缓凝剂的砂浆，可根据具体情况延长其使用时间。10、在施工或验收过程中出现下列情况时，可采用现场检验的方法，对砂浆、砌体的强度进行现场检验或抽样检验，确定其强度：(1)砂浆试块不具有代表性或试块数量不足；(2)砂浆试块的试验结果有疑问或有争议的；(3)砂浆试块的试验结果不能满足设计要求。4. 2.4砌体控制：蒸压加气混凝土砌块主要控制项目：(1)砖、砌块和砌筑砂浆的强度等级应符合设计要求。检验方法：检查砖或砌块的产品合格证书、产品性能检测报告和砂浆试块检测报告。2.蒸压加气混凝土
9、砌块的总则项目：(1)建造蒸压加气混凝土砌块时，产品使用年限应超过28天。(2)蒸压加气混凝土砌块等在运输、装卸过程中，严禁抛掷、倾倒。加气混凝土砌块应防雨。(3)填土墙砌筑前，应提前2天对砌块进行浇水润湿。建造蒸压加气混凝土砌块时，应在砌体表面浇注适量的水。(4)用蒸压加气混凝土砌块砌墙时，墙底宜采用现浇混凝土窗台等，其高度不应小于此值2004.2.5砌体墙：1、拼装方法正确，上下接缝错开，接缝处咬搭搭接，严禁使用棱角缺失严重的砌块。2、加气混凝土砌块水平、垂直砂浆缝的砂浆必须饱满，不得出现盲缝或透明现象；所有的墙壁都必须连接起来。3、在墙底浇筑细石混凝土窗台。4、砌筑时，要做好线路、立杆、
10、数杆等的布置，如图4.2-1所示:图4.2-15、砌筑时，加气混凝土砌块长度不得小于砌块长度的1/3,竖向接缝不得大于两块蒙皮砌块。6、砌墙时，专业管道（通道）应及时配合施工，避免在墙上开洞。对于铺设在墙上的管道，使用切割工具在墙上切出凹槽。管道固定牢固后，使用细石混凝土填充物与墙体齐平。7、按图纸设计要求设置结构柱、过梁、圈梁和混凝土带。根据图纸和设计要求设置各种预留孔和预埋件；如果环梁被门洞截断，则应在孔的顶部增加不小于截断环梁截面的钢筋混凝土环梁和钢筋。梁配筋符合过梁要求，搭接长度不小于过梁要求1000mm。当环梁高度差W500mm时，也可将环梁沿洞口垂直转折连接到过梁上，形成框架，如图
11、4.2-2所示：图4.2-24.2.6砌体与结构的连接：1、加气砌块墙与结构柱的连接处必须设置拉筋，26钢筋，竖向间距60Omnb水平灰缝平铺，伸入墙内不小于此值70OnImO2、水平灰缝中拉筋锚固长度不小于100d,水平或竖直弯曲段长度不小于20d,150mm钢筋搭接长度不小于55天。3 .当墙高大4m于该高度时，应按设计规定在墙内设置全长钢筋混凝土板的厚度200mm,4614钢筋，箍筋2(200,4m混凝土结构柱，4 14钢筋，20200,壁长大于时向上，下加密部分400。4、砌筑时不得留直槽，斜槽高度不得大于此1.2m。与建筑物和吊线一起，确保墙体垂直平整，不允许砸破修墙。5、墙体砌到梁
12、板底部时，用实心砖斜压紧，按图4.2-3设置连接扣件:6、蒸压加气混凝土砌块墙除底部、顶部和门窗洞口外，不得与其他砌块混用。7、墙与柱、剪力墙与结构柱的连接处应设置拉杆，如图4.2-4所示:图4.2-48、砌筑填充墙的结构柱总则设置在转角处和竖横墙的交界处。每隔一个3500mm-4000mm混凝土结构柱设置一个，条形窗下的结构柱少于一个200OmnIo钢筋如图4.2-5所示。9、墙体的门、窗、洞口应加框。当门窗等开口大于等于小于等于150Omm小于等于时2100mm,不能在孔的两侧设置顶框2100mm。在框架根部加2中12钢筋，伸入楼板及相关构件的混凝土中；见图4.2-6三三图4.2-610、
13、墙内应预留预埋拉杆，同时预留马牙；见图4.2-7：图 4. 2-74.2.7墙与门窗连接1、门窗的安装应采取先在墙上留洞的做法，再安装门窗。2、普通木门的安装，应在门洞两侧墙体的上、中、下位置各土块连接固定。门框与墙壁之间的缝隙应填充PU发泡剂。3、安装特殊装饰门，用泡沫结构胶固定木门槛。4、安装铝合金门窗，应在门窗孔两侧墙体的上、中、下位置砌筑C15混凝土砌块，然后用尼龙地脚螺栓或钉子弹连接。塑钢和铝合金门窗要铁。片与混凝土块固定，连接铁片内填充PU发泡剂。门窗与墙体灰泥层的连接处应用建筑密封胶密封。4. 2.8壁挂式管道1、水电管道的暗敷，只有在墙体完成并达到一定强度后才能进行。开槽时应选
14、用轻型电动刀具，辅以手动开槽机。槽与壁的夹角不得大于45。槽的深度不得超过壁厚的1/3。2、预铺设在地板上的管道外露部分的垂直截面高度应低于砌体的高度。3、管道铺设后的凹槽应填入1:3的水泥砂浆，比墙体略凹2mm,然后填入胶粘剂，并100nm）用大于或等于沿线宽度的玻璃纤维网布加固。槽的长度。4.2.8各种墙体砌块布置、门窗框安装、错缝布置、角块布置等砌体结构，详见结构图集。第五章劳工组织劳动力根据临时工程需要进入现场，由劳务组织采取按工种分组施工的方式，统一调度各工种的施工力量组织施工。砌体分包单位根据工程的工作量、进度要求等因素，选择流水作业；劳动力多达80人。施工管理人员迅速到位，开展各项准备工作。做好上岗前技术培训，对施工人员进行三级安全教育。第六章物资、设备等供应计划6.1材料要求：6. 1.1块要求：1、工程采用蒸压加气混凝土砌块，主要规格（长X宽）为600X150、600X200、600X250、600X300,厚度为250X300300mmo设计要求砌块干密度为500kgm3,强度等级为MU2.5。6. 2、砌块的规格、品种和强度等级必须符合设计要求，规格一致。进场时有出厂合格证、检测报告、复检报告。7. 1.2水泥要求：1、总则
