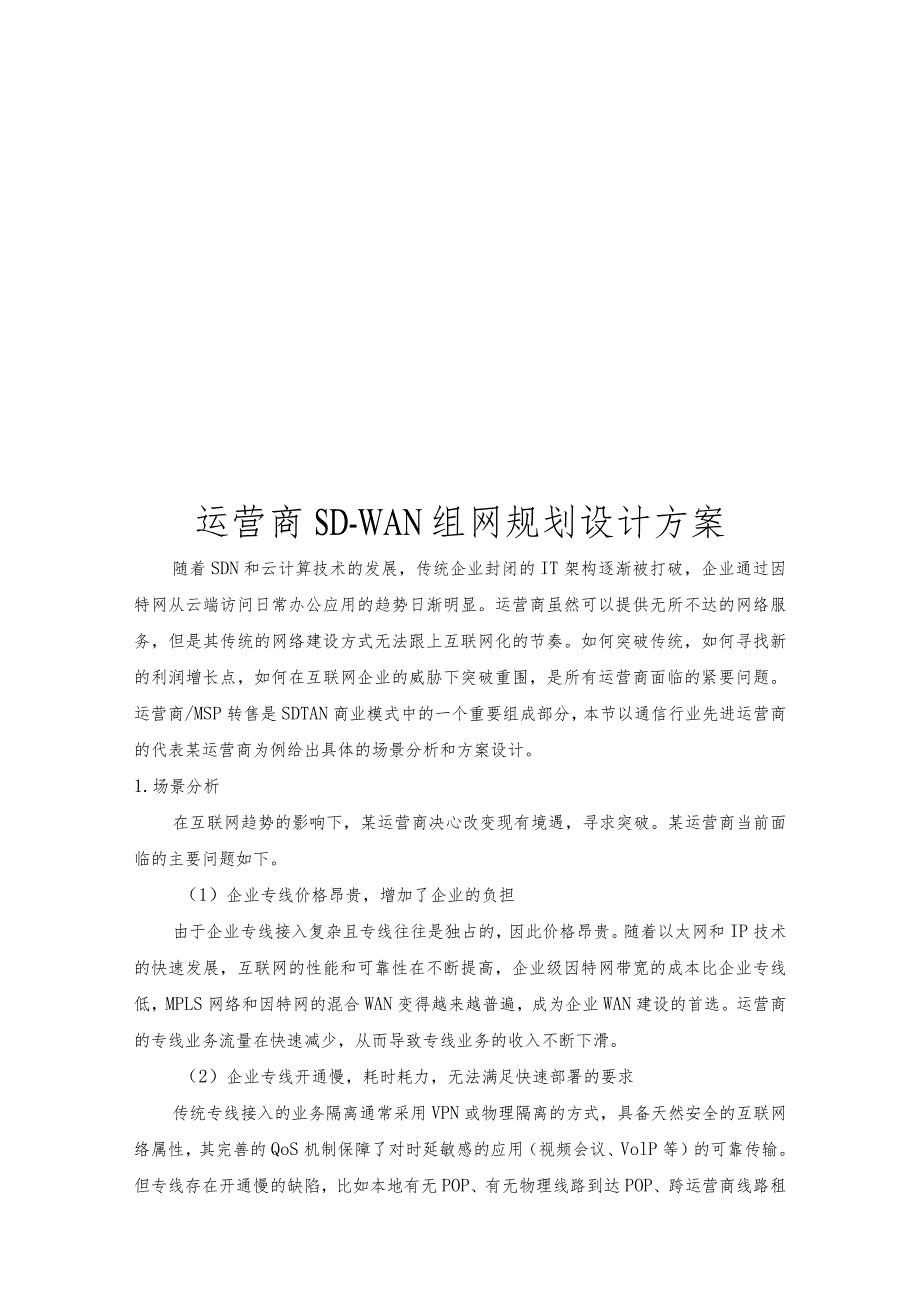

1、运营商SD-WAN组网规划设计方案随着SDN和云计算技术的发展，传统企业封闭的IT架构逐渐被打破，企业通过因特网从云端访问日常办公应用的趋势日渐明显。运营商虽然可以提供无所不达的网络服务，但是其传统的网络建设方式无法跟上互联网化的节奏。如何突破传统，如何寻找新的利润增长点，如何在互联网企业的威胁下突破重围，是所有运营商面临的紧要问题。运营商/MSP转售是SDTAN商业模式中的一个重要组成部分，本节以通信行业先进运营商的代表某运营商为例给出具体的场景分析和方案设计。1.场景分析在互联网趋势的影响下，某运营商决心改变现有境遇，寻求突破。某运营商当前面临的主要问题如下。（1）企业专线价格昂贵，增加了
2、企业的负担由于企业专线接入复杂且专线往往是独占的，因此价格昂贵。随着以太网和IP技术的快速发展，互联网的性能和可靠性在不断提高，企业级因特网带宽的成本比企业专线低，MPLS网络和因特网的混合WAN变得越来越普遍，成为企业WAN建设的首选。运营商的专线业务流量在快速减少，从而导致专线业务的收入不断下滑。（2）企业专线开通慢，耗时耗力，无法满足快速部署的要求传统专线接入的业务隔离通常采用VPN或物理隔离的方式，具备天然安全的互联网络属性，其完善的QoS机制保障了对时延敏感的应用（视频会议、VolP等）的可靠传输。但专线存在开通慢的缺陷，比如本地有无POP、有无物理线路到达POP、跨运营商线路租用和

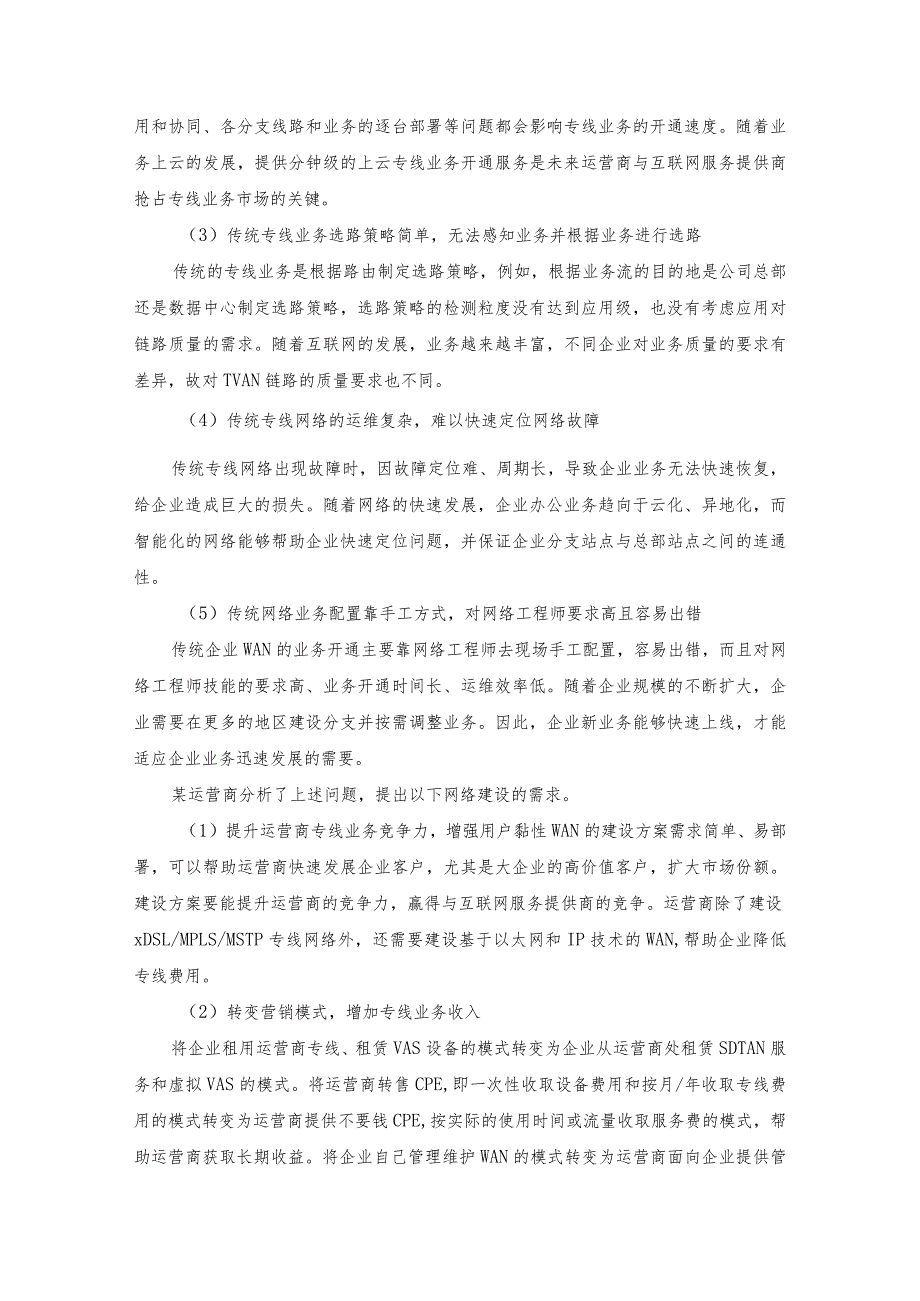

3、协同、各分支线路和业务的逐台部署等问题都会影响专线业务的开通速度。随着业务上云的发展，提供分钟级的上云专线业务开通服务是未来运营商与互联网服务提供商抢占专线业务市场的关键。（3）传统专线业务选路策略简单，无法感知业务并根据业务进行选路传统的专线业务是根据路由制定选路策略，例如，根据业务流的目的地是公司总部还是数据中心制定选路策略，选路策略的检测粒度没有达到应用级，也没有考虑应用对链路质量的需求。随着互联网的发展，业务越来越丰富，不同企业对业务质量的要求有差异，故对TVAN链路的质量要求也不同。（4）传统专线网络的运维复杂，难以快速定位网络故障传统专线网络出现故障时，因故障定位难、周期长，导致企
4、业业务无法快速恢复，给企业造成巨大的损失。随着网络的快速发展，企业办公业务趋向于云化、异地化，而智能化的网络能够帮助企业快速定位问题，并保证企业分支站点与总部站点之间的连通性。（5）传统网络业务配置靠手工方式，对网络工程师要求高且容易出错传统企业WAN的业务开通主要靠网络工程师去现场手工配置，容易出错，而且对网络工程师技能的要求高、业务开通时间长、运维效率低。随着企业规模的不断扩大，企业需要在更多的地区建设分支并按需调整业务。因此，企业新业务能够快速上线，才能适应企业业务迅速发展的需要。某运营商分析了上述问题，提出以下网络建设的需求。（1）提升运营商专线业务竞争力，增强用户黏性WAN的建设方案
5、需求简单、易部署，可以帮助运营商快速发展企业客户，尤其是大企业的高价值客户，扩大市场份额。建设方案要能提升运营商的竞争力，赢得与互联网服务提供商的竞争。运营商除了建设xDSL/MPLS/MSTP专线网络外，还需要建设基于以太网和IP技术的WAN,帮助企业降低专线费用。（2）转变营销模式，增加专线业务收入将企业租用运营商专线、租赁VAS设备的模式转变为企业从运营商处租赁SDTAN服务和虚拟VAS的模式。将运营商转售CPE,即一次性收取设备费用和按月/年收取专线费用的模式转变为运营商提供不要钱CPE,按实际的使用时间或流量收取服务费的模式，帮助运营商获取长期收益。将企业自己管理维护WAN的模式转变

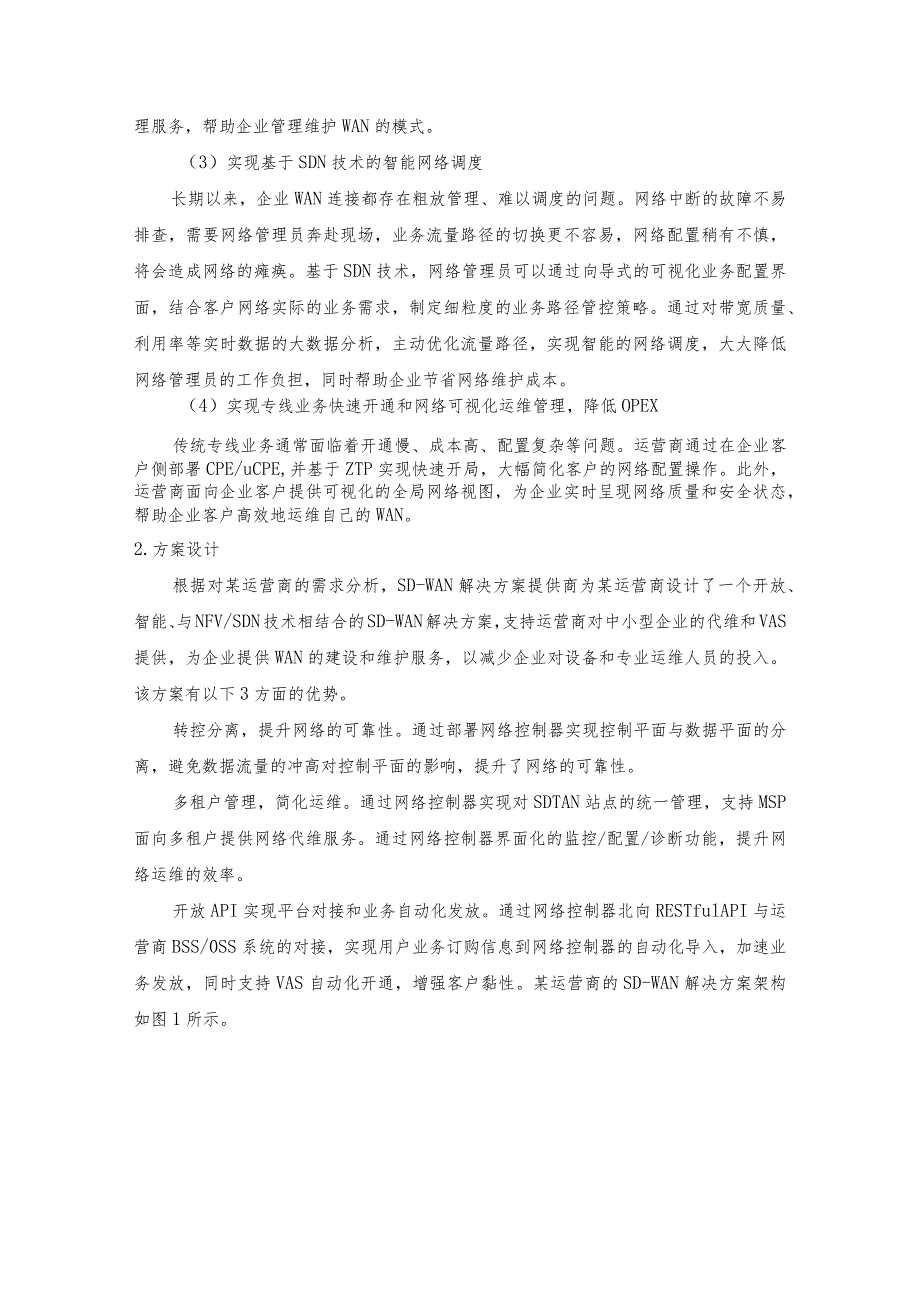

6、为运营商面向企业提供管理服务，帮助企业管理维护WAN的模式。（3）实现基于SDN技术的智能网络调度长期以来，企业WAN连接都存在粗放管理、难以调度的问题。网络中断的故障不易排查，需要网络管理员奔赴现场，业务流量路径的切换更不容易，网络配置稍有不慎，将会造成网络的瘫痪。基于SDN技术，网络管理员可以通过向导式的可视化业务配置界面，结合客户网络实际的业务需求，制定细粒度的业务路径管控策略。通过对带宽质量、利用率等实时数据的大数据分析，主动优化流量路径，实现智能的网络调度，大大降低网络管理员的工作负担，同时帮助企业节省网络维护成本。（4）实现专线业务快速开通和网络可视化运维管理，降低OPEX传统专线
7、业务通常面临着开通慢、成本高、配置复杂等问题。运营商通过在企业客户侧部署CPE/uCPE,并基于ZTP实现快速开局，大幅简化客户的网络配置操作。此外，运营商面向企业客户提供可视化的全局网络视图，为企业实时呈现网络质量和安全状态，帮助企业客户高效地运维自己的WAN。2.方案设计根据对某运营商的需求分析，SD-WAN解决方案提供商为某运营商设计了一个开放、智能、与NFV/SDN技术相结合的SD-WAN解决方案，支持运营商对中小型企业的代维和VAS提供，为企业提供WAN的建设和维护服务，以减少企业对设备和专业运维人员的投入。该方案有以下3方面的优势。转控分离，提升网络的可靠性。通过部署网络控制器实现
8、控制平面与数据平面的分离，避免数据流量的冲高对控制平面的影响，提升了网络的可靠性。多租户管理，简化运维。通过网络控制器实现对SDTAN站点的统一管理，支持MSP面向多租户提供网络代维服务。通过网络控制器界面化的监控/配置/诊断功能，提升网络运维的效率。开放API实现平台对接和业务自动化发放。通过网络控制器北向RESTfulAPI与运营商BSS/0SS系统的对接，实现用户业务订购信息到网络控制器的自动化导入，加速业务发放，同时支持VAS自动化开通，增强客户黏性。某运营商的SD-WAN解决方案架构如图1所示。应用层第三方应用用户界面BSS/OSSC公司篇拉点2丽行业云图1某运营商SDTAN解决方案
9、架构图（1）总体规划某运营商在数据中心部署SDTAN网络控制器，引入多租户RR站点、多租户IWG设备，同时对企业客户已有的站点进行网络改造，完成传统站点向SDTAN站点的迁移，协助客户部署新的SDTAN站点。在运营商数据中心部署网络控制器，用于对所有租户的SDTAN设备进行管理和业务编排。网络控制器提供两个南向业务IP地址，分别对应专线链路和因特网链路，SDTAN站点开局时可选择通过专线或因特网链路向网络控制器注册。根据需要在数据中心部署多租户RR站点和多租户IWG设备，且均采用单网关组网，用于为企业客户提供与传统站点的集中互访业务。在运营商的行业云部署SD-WANGW设备，将其作为企业站点到
10、运营商行业云的SDTYAN接入点。企业站点可根据企业实际需求采用单网关或双网关组网。针对不同企业租户站点的互联，SD-WAN需要向租户分配网络路由域以及传输网，与相应的租户MPLSVPN、因特网对应。某运营商需要为企业提供多租户RR/IWG设备接入服务，并分配多租户共享的路由域，如MPLS(MSP),因特网(MSP)等。部署时，首先部署网络控制器；其次根据某运营商的场景需求，部署多租户站点，包括RR和IWG设备(这些设备均由运营商统一管理)；最后部署企业站点，企业站点中优先部署企业总部站点。(2)站点设计企业站点在企业网络出口部署支持SD-WAN功能的CPEo某运营商在为企业用户建设专线时，可
11、以转售支持SD7AN功能的CPE。企业用户可以根据需要选择部署一台或两台SD-WANCPE,设备类型包含CPE、uCPE和vCPEoLAN侧与WAN侧的路由设计如下。1.AN：CPE可以通过有线和无线两种方式与LAN侧交换机或终端互联。双CPE组网场景下可部署VRRP提高可靠性。LAN侧交换机工作在二层模式下时，可通过VLAN与CPE互通；工作在三层模式下时，可通过OSPF协议、BGP、直连路由协议或静态路由协议与CPE互通，并采用水平分割的方式避免路由环路。WAN侧：两台CPE都需要与MPLS链路、因特网链路互联。可根据WAN上层网络的接入情况，部署OSPF协议、eBGP或静态路由协议。多租
12、户IWG在某运营商提供的专线网络中部署支持SDTAN功能的网关设备，即部署SD-WANIWG设备，实现某运营商的MPLS网络与SD-WAN互通。可以选择两台或多台设备作为主备或负载分担，以保证企业业务的可靠性。IWG设备需要支持多租户功能，即在逻辑上将一台IWG设备划分成若干个虚拟边界网关，每个接入的企业为一个租户。虚拟边界网关设备对企业用户不可见，运营商管理员可以对虚拟边界网关进行管理和控制。LAN侧与WAN侧的路由设计如下。1.AN侧：通过MPLSOptionB的方式与传统MPLS网络的ASBRPE对接，通过MP-eBGP交换路由，为企业侧提供与传统MPLS网络站点互通的SD-WANOve
13、r1ay接入服务。WAN侧：IWG设备与MPLS、因特网链路互联。可根据WAN上层网络的接入情况，部署OSPF协议、eBGP或静态路由协议。IWG设备连接的MPLSVPN是租户共享的业务VPN,通过PE上的路由交叉实现不同租户站点路由从租户VPN到业务VPN的引入。多租户RR站点在多租户IWG组网场景中，通过部署多租户的RR站点实现企业站点间以及企业站点到IWG的控制通道的建立，由运营商统一管理与维护。多租户RR站点为单网关CPE站点，LAN侧不做部署，WAN侧通常可部署双WAN链路，一条为MPLSVPN链路，另一条为因特网链路。多租户RR站点连接的MPLSVPN是租户共享的业务VPN0多租户
14、RR站点的WAN接口的Underlay路由可根据WAN上层网络的接入情况，部署OSPF协议、eBGP或静态路由协议，OVerIay与IWG以及企业站点通过MP-BGP交互Overlay路由Q（3）组网设计控制平面企业站点的互联依赖RR站点分发OVerIay路由，RR站点的建设一般可采用RR站点与企业总部HUb站点合设或由运营商给企业分配MSP多租户RR站点两种方式。对于ITVG互联的场景，要求企业采用由运营商分配的MSPRR站点，统一承载控制平面。数据平面在某运营商的SDTAN解决方案中，OVerIay的组网可由如下两部分组成。企业内站点间的OVCrlay互联。对于企业站点出口部署的SD-WA
15、NCPE,可根据企业站点间互访的需要，通过WAN侧Underlay网络构建OVerlay拓扑，如HUb-SPOke、Full-meshPartial-IneSh拓扑等。企业分支站点与IwG的互联。对于有与传统MPLS网络互通需求的企业，可构建企业分支站点与运营商IWGOverlay互联的组网，企业分支站点经过OVerlay隧道连接运营商提供的IWG站点，实现与传统MPLSVPN的互通，访问传统站点，获取运营商数据中心的网络服务。根据企业的规模和企业对IWG接入业务的质量要求，运营商可选择单个企业独占IWG或多个企业共享IWG两种模式。(4)云网融合某运营商除了满足企业客户访问公有云的需求外，也
16、自建了行业云，为企业客户提供行业云服务，进一步增强客户黏性，并获得更大的利润空间。为了让企业客户可以灵活方便地接入运营商提供的行业云，享受云服务体验，某运营商采用SDTAN云网融合方案，方案的组网如图2所示。图2某运营商SDTAN云网融合方案组网SD-WAN云网融合方案中，网络控制器部署在运营商行业云内，网络控制器管理分支CPE和SDTANGWoSD-WANGW部署在运营商行业云的WAN侧出口，基于运营商专线或互联网与分支CPE建立OVerIay隧道。考虑到企业分支访问运营商行业云需要高可靠性，在运营商行业云内部署多个SDTANGW,为企业分支接入云提供主备接入功能。SD-WANGW和运营商行业云内的云GW的对接技术，采用的是MPLSOPtiOnAVLAN或VXLAN方式。SD-WANGW需要支持多租户，即将一台SDT
