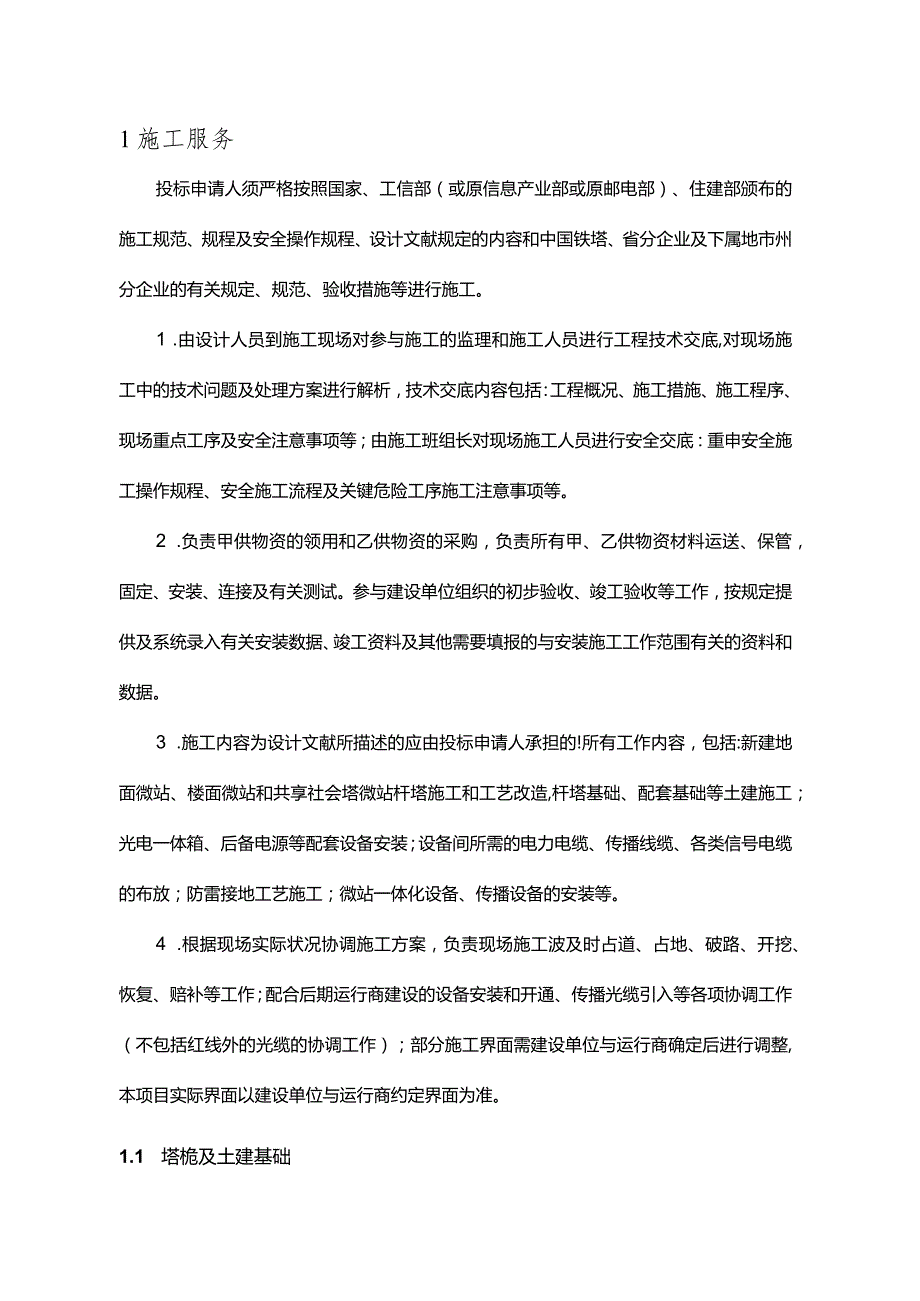

1、1施工服务投标申请人须严格按照国家、工信部（或原信息产业部或原邮电部）、住建部颁布的施工规范、规程及安全操作规程、设计文献规定的内容和中国铁塔、省分企业及下属地市州分企业的有关规定、规范、验收措施等进行施工。1 .由设计人员到施工现场对参与施工的监理和施工人员进行工程技术交底,对现场施工中的技术问题及处理方案进行解析，技术交底内容包括：工程概况、施工措施、施工程序、现场重点工序及安全注意事项等；由施工班组长对现场施工人员进行安全交底：重申安全施工操作规程、安全施工流程及关键危险工序施工注意事项等。2 .负责甲供物资的领用和乙供物资的采购，负责所有甲、乙供物资材料运送、保管，固定、安装、连接及有
2、关测试。参与建设单位组织的初步验收、竣工验收等工作，按规定提供及系统录入有关安装数据、竣工资料及其他需要填报的与安装施工工作范围有关的资料和数据。3 .施工内容为设计文献所描述的应由投标申请人承担的!所有工作内容，包括:新建地面微站、楼面微站和共享社会塔微站杆塔施工和工艺改造,杆塔基础、配套基础等土建施工；光电一体箱、后备电源等配套设备安装；设备间所需的电力电缆、传播线缆、各类信号电缆的布放；防雷接地工艺施工；微站一体化设备、传播设备的安装等。4 .根据现场实际状况协调施工方案，负责现场施工波及时占道、占地、破路、开挖、恢复、赔补等工作；配合后期运行商建设的设备安装和开通、传播光缆引入等各项协

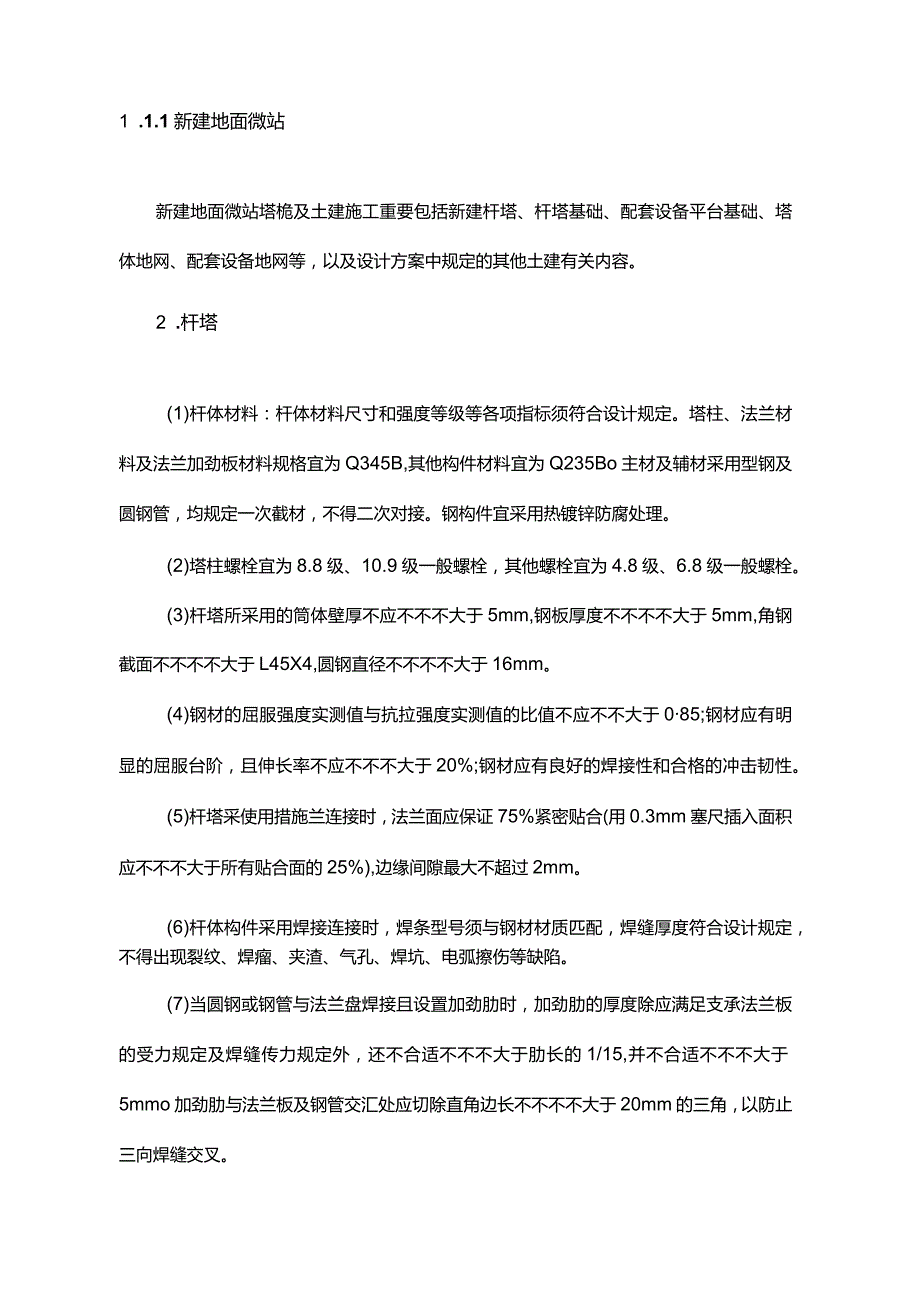

3、调工作（不包括红线外的光缆的协调工作）；部分施工界面需建设单位与运行商确定后进行调整,本项目实际界面以建设单位与运行商约定界面为准。1.1 塔桅及土建基础1 .1.1新建地面微站新建地面微站塔桅及土建施工重要包括新建杆塔、杆塔基础、配套设备平台基础、塔体地网、配套设备地网等，以及设计方案中规定的其他土建有关内容。2 .杆塔(1)杆体材料：杆体材料尺寸和强度等级等各项指标须符合设计规定。塔柱、法兰材料及法兰加劲板材料规格宜为Q345B,其他构件材料宜为Q235Bo主材及辅材采用型钢及圆钢管，均规定一次截材，不得二次对接。钢构件宜采用热镀锌防腐处理。(2)塔柱螺栓宜为8.8级、10.9级一般螺栓，
4、其他螺栓宜为4.8级、6.8级一般螺栓。(3)杆塔所采用的筒体壁厚不应不不不大于5mm,钢板厚度不不不不大于5mm,角钢截面不不不不大于L45X4,圆钢直径不不不不大于16mm。(4)钢材的屈服强度实测值与抗拉强度实测值的比值不应不不大于085;钢材应有明显的屈服台阶，且伸长率不应不不不大于20%;钢材应有良好的焊接性和合格的冲击韧性。(5)杆塔采使用措施兰连接时，法兰面应保证75%紧密贴合(用0.3mm塞尺插入面积应不不不大于所有贴合面的25%),边缘间隙最大不超过2mm。(6)杆体构件采用焊接连接时，焊条型号须与钢材材质匹配，焊缝厚度符合设计规定，不得出现裂纹、焊瘤、夹渣、气孔、焊坑、电弧

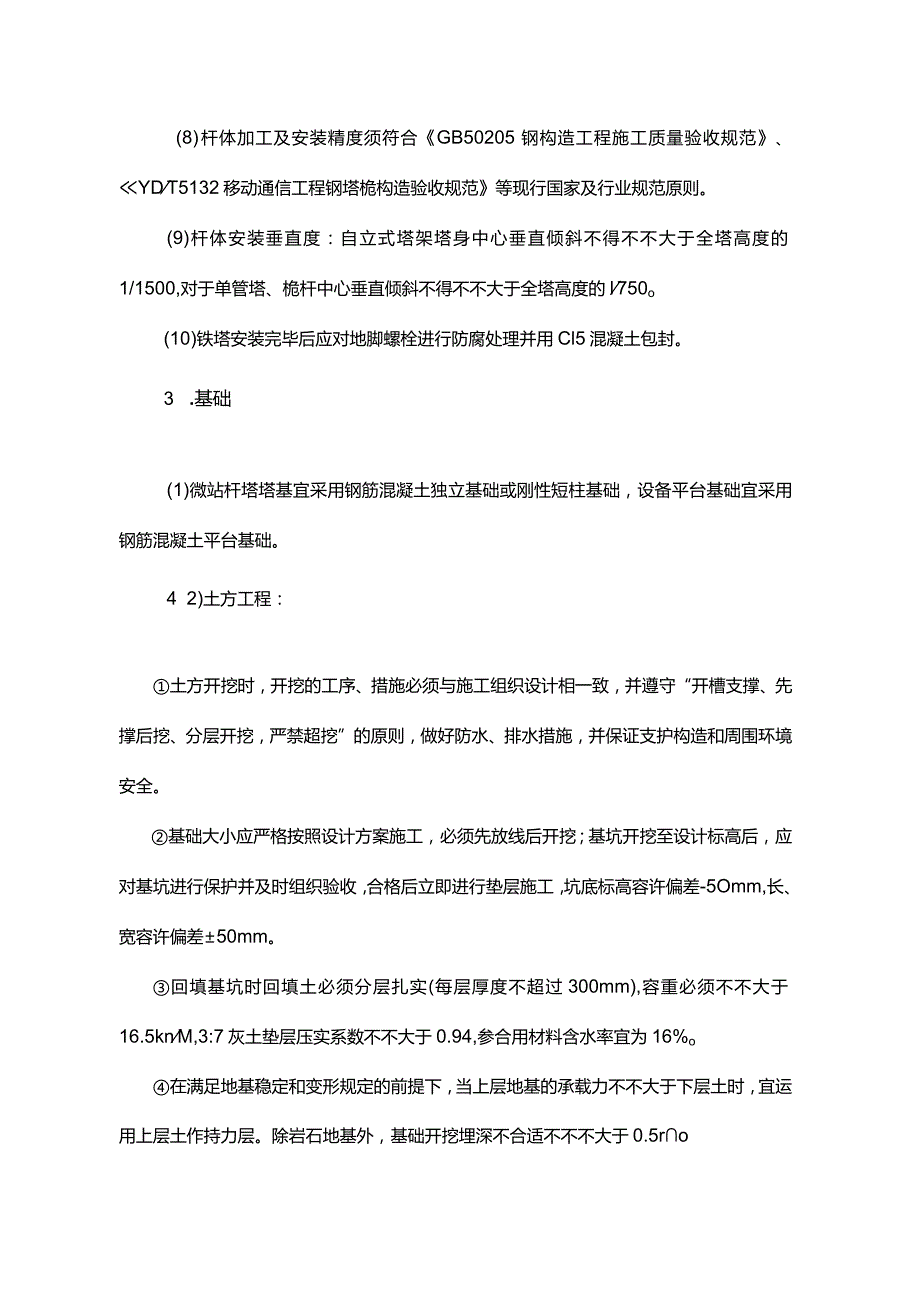

5、擦伤等缺陷。(7)当圆钢或钢管与法兰盘焊接且设置加劲肋时，加劲肋的厚度除应满足支承法兰板的受力规定及焊缝传力规定外，还不合适不不不大于肋长的1/15,并不合适不不不大于5mmo加劲肋与法兰板及钢管交汇处应切除直角边长不不不不大于20mm的三角，以防止三向焊缝交叉。(8)杆体加工及安装精度须符合GB50205钢构造工程施工质量验收规范、YDT5132移动通信工程钢塔桅构造验收规范等现行国家及行业规范原则。(9)杆体安装垂直度：自立式塔架塔身中心垂直倾斜不得不不大于全塔高度的1/1500,对于单管塔、桅杆中心垂直倾斜不得不不大于全塔高度的l750o(10)铁塔安装完毕后应对地脚螺栓进行防腐处理并用
6、Cl5混凝土包封。3 .基础(1)微站杆塔塔基宜采用钢筋混凝土独立基础或刚性短柱基础，设备平台基础宜采用钢筋混凝土平台基础。4 2)土方工程：土方开挖时，开挖的工序、措施必须与施工组织设计相一致，并遵守“开槽支撑、先撑后挖、分层开挖，严禁超挖”的原则，做好防水、排水措施，并保证支护构造和周围环境安全。基础大小应严格按照设计方案施工，必须先放线后开挖；基坑开挖至设计标高后，应对基坑进行保护并及时组织验收，合格后立即进行垫层施工，坑底标高容许偏差-5Omm,长、宽容许偏差50mm。回填基坑时回填土必须分层扎实(每层厚度不超过300mm),容重必须不不大于16.5knM,3:7灰土垫层压实系数不不大
7、于0.94,参合用材料含水率宜为16%o在满足地基稳定和变形规定的前提下，当上层地基的承载力不不大于下层土时，宜运用上层土作持力层。除岩石地基外，基础开挖埋深不合适不不不大于0.5ro桩基础开挖宜采用钢筋混凝土护壁，必要时采用钢护筒或其他可靠支护措施，以保证安全。(3)模板工程：模板及其支架应具有足够的承载力、刚度、稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。模板接缝不应漏浆，模板与混凝土的接触面应清理洁净并涂刷隔离剂。基础侧模拆除时，应以保证其表面及棱角不受损伤为宜。(4)钢筋工程：钢筋进场，应按现行国标GB1499钢筋混凝土用热轧带肋钢筋等规定检查产品合格证、出厂检查汇报，并
8、进行监理见证取样复检，焊接钢筋试件应现场施焊，并见证送样，合格后方可使用。除焊接封闭式箍筋外，箍筋的末段应作弯钩，钢筋加工的形状、尺寸应符合设计规定，其偏差应符合有关规范的规定。钢筋的接头宜设置在受力较小处，同一纵向受力钢筋不合适设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应不不不大于钢筋直径的10倍。在施工现场,应按国家现行原则JGJ107钢筋机械连接通用技术规程、JGJ18钢筋焊接及验收规程的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。设置在同一构件内的受力钢筋接头宜互相错开，应避开加密区，在纵向钢筋焊接接头连接区段长度为35d(d为纵向受力钢筋的较
9、大直径)，且不不不不大于500mm的范围内，接头面积百分率应50%。基础钢筋安装严格按照设计方案施工，钢筋安装位置偏差应符合有关规范的规定。独立基础受力钢筋最小配筋率不应不不不大于0.15%,底板受力钢筋的最小直径不应不不不大于Iomm,间距不应不不大于200mm,也不应不不不大于100mn单桩基础的桩身全截面配筋率不合适不不不大于0.65%,箍筋应采用螺旋式，直径不应不不不大于6mm,间距宜为200300mm;受水平荷载较大的桩基、承受水平地震作用的桩基以及考虑主筋作用计算桩身受压承载力时，桩顶如下5d范围内的箍筋应加密，间距不应不不大于100mm。(5)混凝土工程：水泥、砂、石进场后，应按
10、GB175硅酸盐水泥、一般硅酸盐水泥及其他有关规定检查产品合格证、出厂检查汇报，并由监理见证取样后送检测单位复检，复检合格后方可使用。混凝土应按国家现行原则JGJ55一般混凝土配合比设计规程的有关规定，根据混凝土强度等级、耐久性和工作性等规定进行配合比设计。构造混凝土的强度等级必须符合设计规定，按照GB50204混凝土构造工程施工质量验收规范由监理见证取样，在混凝土浇筑地点随机抽取混凝土试块，并分别作原则养护与现场同条件养护两种评价。混凝土运送、浇筑及间隔的所有时间不应超过混凝土的初凝时间；同一施工段的混凝土应持续浇筑，并应在底层混凝土初凝之前将上层混凝土浇筑完毕。混凝土浇筑完毕后，应按施工技
11、术方案及时采用有效的养护措施，并应符合下列规定：在浇筑完毕后，根据天气状况一般规定在12小时以内应对混凝土加以覆盖并保湿养护；塔基一般采用C30混凝土浇筑，其养护时间常温下不得少于28天，基础表面一直保持湿润状态，混凝土强度抵达1.2Nmm2前，不得在其上踩踏或安装模板及支架。混凝土强度抵达原则强度的80%以上才能进行机柜安装,未经设计许可，在基础混凝土未达设计强度的状况下，不得附加上部构造重要荷载。混凝土优先采用商品混凝土。在浇筑基础时应严格按照设计工艺施工图进行管道预留；馈线管材质宜为PVC管径不合适不不不大于50mm,电源管材质宜为钢管管径不合适不不不大于50mm,传播引接管材质宜为PV
12、C管径不合适不不不大于50mmo机柜、设备基础外围应根据市政有关规定进行景观美化，如铺设与周围市政景观一致的瓷砖、文化石或大理石等材料。3 .地网(1)基站的主地网应由机房地网、铁塔(含桅杆)地网构成，或由机房地网、铁塔地网和变压器地网构成。各地网间应作两点以上的可靠焊接。(2)机柜地网：应在机柜基础建筑物散水点以外设环形接地装置。(3)接地体的上端距离地面不应不不不大于0.7m,在寒冷地区，接地体应埋设在冻土层如下。(4)杆体地网：杆体地网应采用40mm4mm的热镀锌扁钢将杆体内的金属构件焊接连通。采用隔离式防雷技术时，地阻不应不不大于Io0。；采用老式防雷技术时，地阻不应不不大于10o9m
13、如下高度杆体可采用简易地网，9m及以上高度杆体应采用原则环形地网。原则环形地网的网格尺寸不应不不大于3mx3m0杆体地网与机房/机柜地网之间应每隔3m5m焊接连通一次，且连接点不应少于两点。(5)地网应在合适位置留出测试端，以便检测接地电阻。(6)接地引下线的出土部位应有防机械损伤的措施，如采用PVC管包覆或其他机械加强方式。(7)接地体宜采用热镀锌钢材，钢管(050mm,壁厚不应不不不大于3.5mm)X角钢(不应不不不大于50x50x5mm)、扁钢(不应不不不大于404mm)o(8)垂直接地体宜采用长度不不不不大于2.5m(特殊状况下可根据埋设地网的土质及地理状况决定垂直接地体的长度)的热镀
14、锌钢材，垂直接地体间距为垂直接地体长度的卜2倍，详细数量可以根据地网大小、地理环境状况来确定，地网四角的连接处应埋设垂直接地体；垂直接地体间距不合适不不不大于5米。(9)室外开挖地沟应保证地沟深度不不不不大于0.9m,其上部宽度不不不不大于0.5m,下部宽度不不不不大于04m,并且开挖时应尽量避开污水排放和土壤腐蚀性强的地段。(10)垂直接地体在地沟内的打入深度应不不不不大于2.5m,若地质较硬导致角钢无法打入到规定的深度，垂直接地体长度可按对应的2.5m长度进行调整，如将1根2.5m垂直接地体调整为2根1.25m垂直接地体。为了便于焊接，打入角钢的侧面应与垂直布放的扁钢相平行。（三）焊接规定
15、：扁钢与扁钢(包括角钢)搭接长度为扁钢宽度的2倍，焊接时要做到三面焊接。圆钢与扁钢搭接长度为圆钢直径的10倍，焊接时要做到双面焊接。圆钢与建筑物螺纹主钢筋搭接长度为圆钢直径的10倍，焊接时要做到双面焊接。(12)地网施工中焊接部位，以及从室外联合地网引入室内的接地扁钢应作三层防腐处理，详细操作方式为先涂沥青，然后绕一层麻布，再涂一层沥青。4 .其他施工过程中也许对路面、地砖、绿化、管道等周围环境设施导致影响或破坏的，施工完毕后须按原做法恢复，也许产生严重后果时，施工前须与有关部门协商并采用防护措施。U.2新建楼面微站新建楼面微站塔桅及土建施工重要包括新建杆塔、杆塔基础、设备平台基础、塔体地网、设备地网等，以及设计图中规定的承重加固等其他土建有关内容。5 .杆塔及基础(1)杆塔材质、连接、安装规定同新建地面微站。(2)基础钢筋混凝土材质及施工规定同新建地面微站。6 .楼顶自立塔(1)楼顶自立塔应满足天线安装规定。(2)楼顶自立塔应位于房屋重要承重构件之上。原建筑物或局部构件承载能力不满足时，应做加固处理。(3)楼顶自立塔基础优先采用配重式基础，若采用锚固式基础，提议采用植筋方式将塔脚固定在钢筋混凝土柱或梁上，同步修复原有屋面防水工程。(4)楼顶塔安装完毕后，应采用40x4mm镀锌扁钢将塔体与建筑物屋顶防雷网焊接连通。并实测接地电阻值，采用隔离式防雷技术时，地阻不应不不大于10
