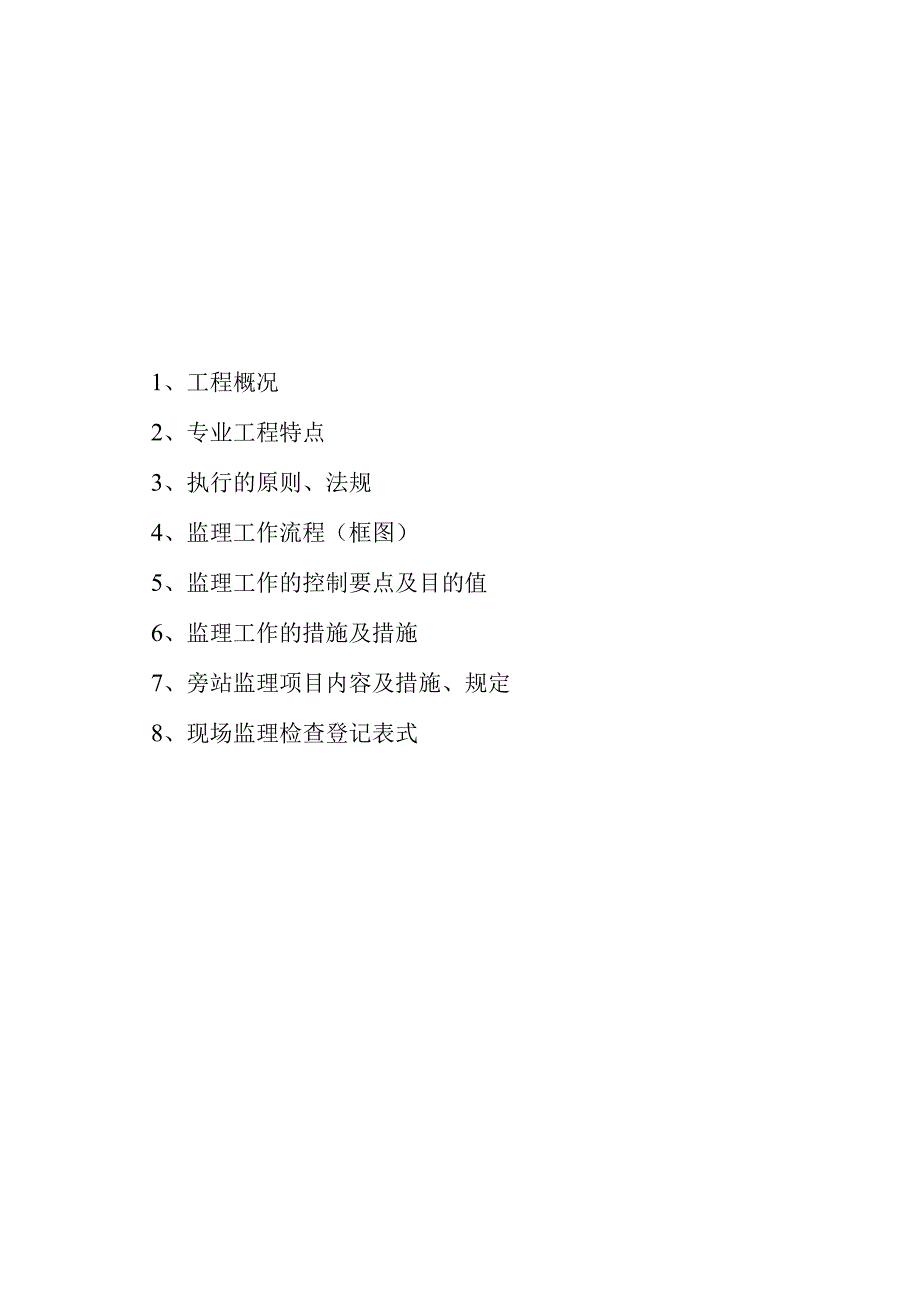

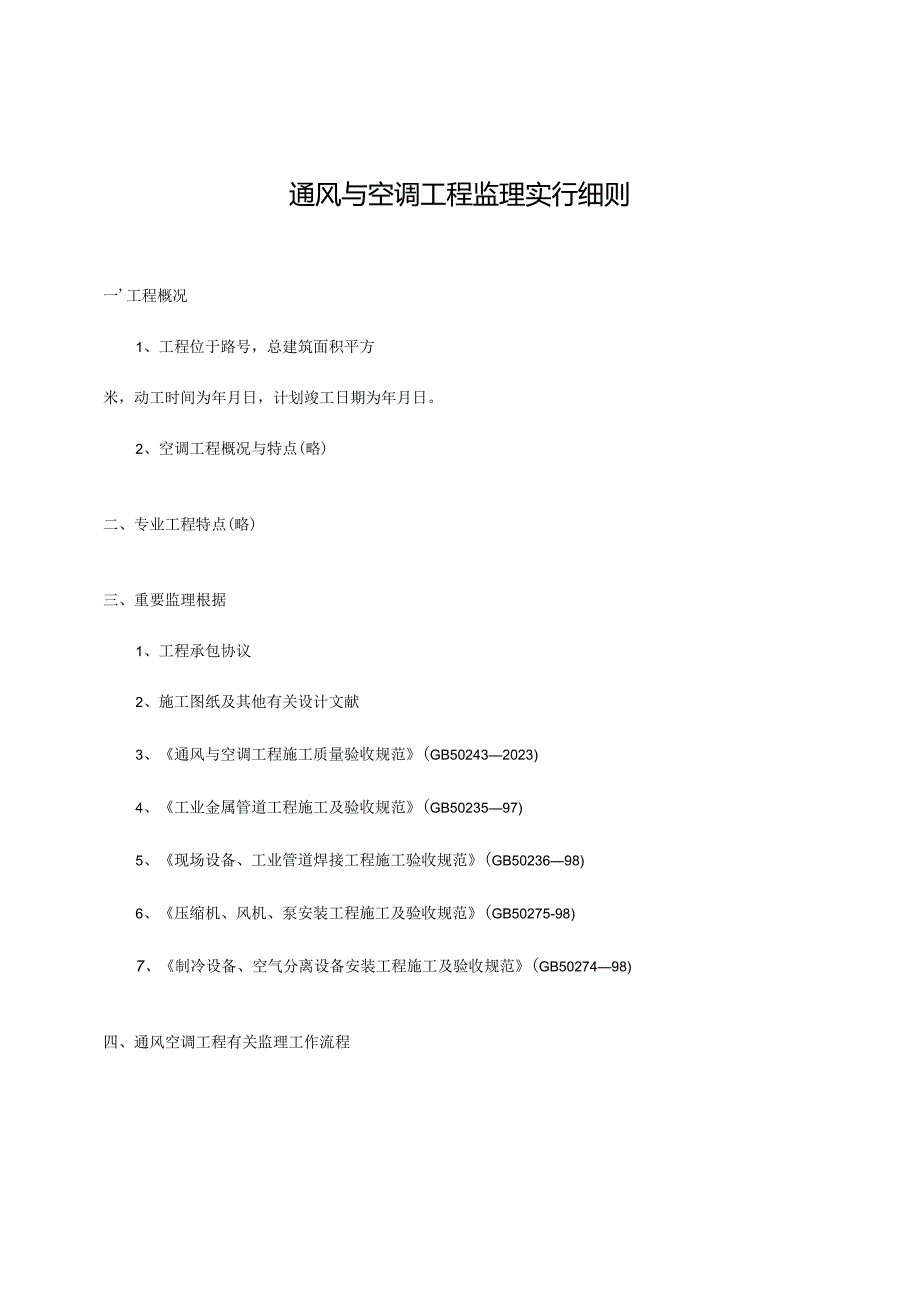

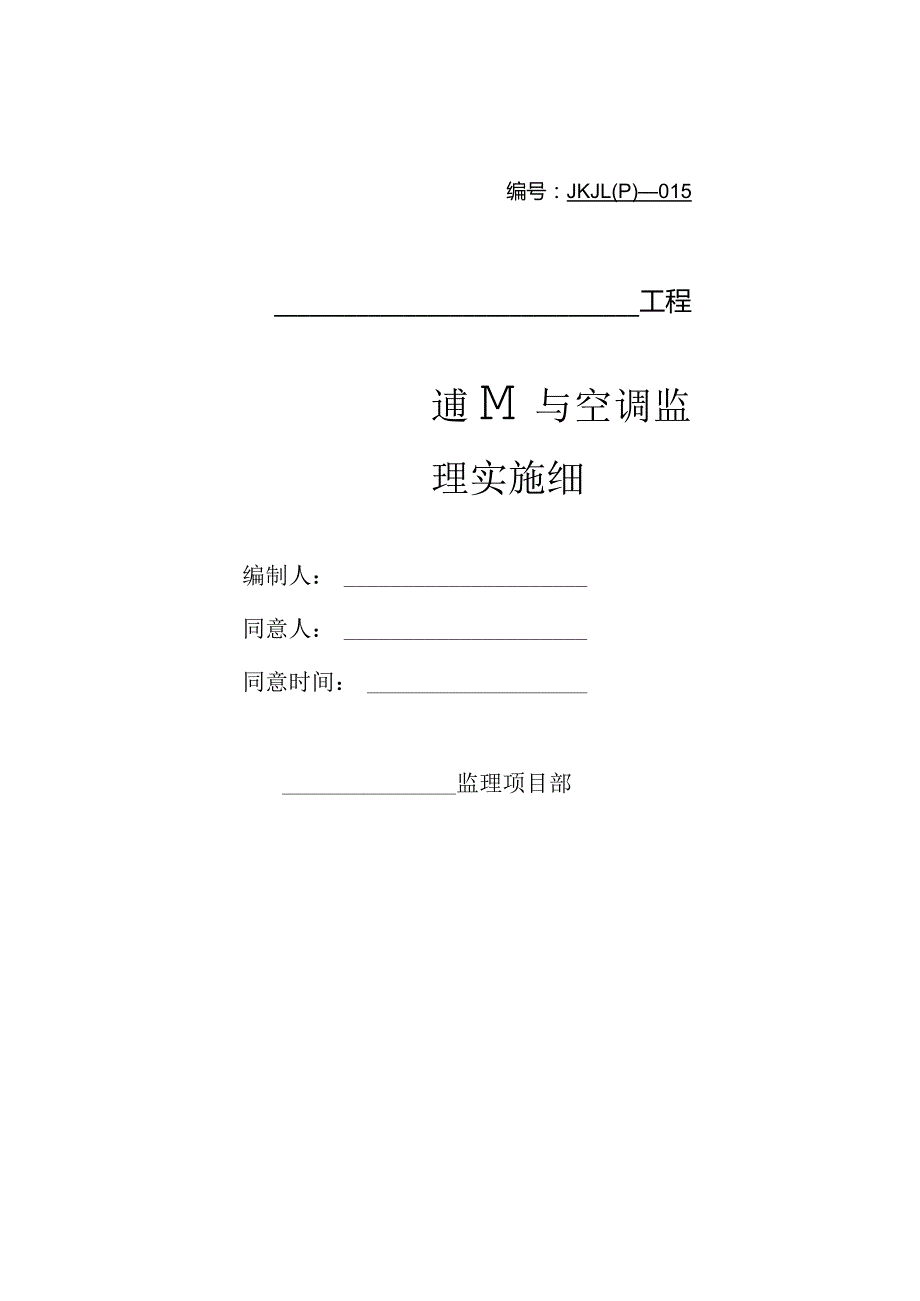

1、编号：JKJL(P)015工程逋M与空调监理实施细编制人：同意人：同意时间：监理项目部1、工程概况2、专业工程特点3、执行的原则、法规4、监理工作流程（框图）5、监理工作的控制要点及目的值6、监理工作的措施及措施7、旁站监理项目内容及措施、规定8、现场监理检查登记表式通风与空调工程监理实行细则一工程概况1、工程位于路号，总建筑面积平方米，动工时间为年月日，计划竣工日期为年月日。2、空调工程概况与特点(略)二、专业工程特点(略)三、重要监理根据1、工程承包协议2、施工图纸及其他有关设计文献3、通风与空调工程施工质量验收规范(GB502432023)4、工业金属管道工程施工及验收规范(GB5023
2、597)5、现场设备、工业管道焊接工程施工验收规范(GB5023698)6、压缩机、风机、泵安装工程施工及验收规范(GB50275-98)7、制冷设备、空气分离设备安装工程施工及验收规范(GB5027498)四、通风空调工程有关监理工作流程1、材料、设备进场检查工作流程2、进口材料、设备进厂检查监理工作流程3、隐蔽工程验收监理工作流程4、检查批、分项工程、分部（子分部）工程质量验收监理工作流程五、监理质量控制要点及控制目的1、风管及配件制作1）风管的材料品种、规格、性能与厚度应符合设计和现行国家产品原则的规定；2）风管系统强度和严密性试验； 风管强度应能满足在L5倍工作压力下接缝处无开裂 矩形
3、风管容许风量应符合如下规定低压系统风管QLW中压系统风管QM0.0352P0.65高压系统风管QHO.O117P0.65低压、中压圆形金属风管容许漏风量为矩形风管规定值的50%低压系统风管每IOm接缝检查一次，漏光点不不不大于2处，且100m接缝平均不不不大于16处；中压系统风管每IOm接缝检查一次，漏光点不不不大于1处，每100nI接缝平均不不不大于8处,高压系统应全数进行漏风量测试。漏光检测中发现条形缝漏光应作密封处理。3）风管的连接质量控制 板材拼接的咬口缝应错开，不得有十字型拼接缝； 法兰规格应符合规范规定； 螺栓及枷钉孔间距应符合规范规定； 无法兰连接风管的薄钢板法兰高度参照金属法兰
4、风管的规定执行。4）风管的加固质量控制： 圆形风管（不包括螺旋风管）直径不不大于等于800MM,且其管段长度不不大于1250MM或总表面积不不大于4M2时均应采用加固措施; 矩形风管边长不不大于630MM、保温风管边长不不大于800MM,管段长度不不大于1250MM或低压风管单面面积不不大于1.2M2、中高压风管不不大于LOM2,均应采用加固措施。 净化空调风管不应在风管内设加固框及加固筋。5）风管制作尺寸偏差质量控制 风管外径或外边长的容许偏差：当不不不大于或等于300MM时，为2MM；当不不大于300MM时，为3MM。管口平面度的容许偏差为2MM,矩形风管两条对角线长度之差不应不不大于3M
5、M；圆形法兰任意正交两直径之差不应不不大于2MM。6）薄钢板法兰矩形风管的制作质量接口及附件尺寸精确、形状规则、接口处严密； 法兰折边应平直，弯曲度不应不不大于5/1000：弹性插条或弹簧夹应与薄钢板法兰相匹配；角件与风管薄钢板法兰四角接口的固定应稳固、紧贴，端面应平整、相连处不应有缝隙不不大于2MM时持续穿透缝。7）净化系统风管制作质量控制 制作及寄存现场应保持清洁，防止积尘和受潮。风管的咬口缝、折边和钾接等处有损坏时，应做防腐处理； 风管法兰钏钉孔的间距，当系统洁净度的等级为15级时，不应不不大于65MM,为69级时,不应不不大于100MM； 静压箱本体、箱内固定高效过滤器的框架及固定件应
6、做镀锌、镀锲等防腐处理；风管制作完毕后，清洗应符合规定。2、风管部件与消声器制作质量1）阀门制作质量控制 手动风阀手轮或扳手开、闭方向对的；调整范围及启动角度指示应与叶片启动角度一致； 电动风阀驱动装置动作可靠，在最大工作压力下工作正常； 防火阀和排烟阀符合消防产品原则的规定，并具有对应的产品合格证明书； 止回风阀启闭灵活、关闭严密，转轴和钱链采用不易锈蚀的材料制作，阀片的强度应保证在最大负荷压力下不弯曲变形，水平安装的止回风阀应有可靠平衡调整机构； 插板风阀壳体严密、内壁作防腐处理，插板平整，启闭灵活，有可靠的定位固定装置，斜插板风阀上下接管应成一直线。2）矩形弯管导流叶片质量控制 控制导流
7、片的弧度与弯管的）角度一致，分布符合设计规定。超长（21250MM）的导流叶片，要做加强处理。3）柔性短管制作质量 材料选用对的；外壳严密性检查符合规定； 消声材料充填及覆面层质量检查； 其他外观质量检查；4）检查门质量控制 检查门启闭灵活、关闭严密，各连接处无明显渗漏。5）风口安装质量控制尺寸偏差符合规定，外表装饰面平整、叶片或扩散环的分布应匀称、颜色一致、无明显的划伤和伤痕，调整装置转动应灵活、可靠。3、风管系统安装质量控制要点1）风管安装质量 安装前风管内外面清理合格； 风管安装时位置、标高、走向检查； 连接法兰螺栓拧紧，螺母位置方向对的； 法兰垫片的选用能满足系统功能的需要； 柔性短管
8、和可伸缩性金属或非金属软管质量检查； 不锈钢管、铝板风管与碳素钢支架接触处的防腐绝缘处理； 无法兰连接安装质量检查； 风管穿越需封闭的防火、防爆的墙体或楼板时质量检查； 风管内严禁其他管线穿越；输送含易燃、易爆气体或安装在易燃、易爆环境的）风管系统接地质量检查； 净化空调系统风管安装符合其有关特殊规定；2、风管部件安装质量控制要点 部件安装方向、位置对甲、J; 阀门安装便于操作及检修； 防火阀独立支、吊架放置、排烟阀及手控装置的位置检查； 风帽的连接风管与屋面或墙面的交接处严密性处理检查； 风口安装质量检查净化空调系统风口安装质量检查4、通风与空调设备安装1）通风与空调设备产品质量控制设备进场
9、后，安装前进行开箱检查，并形成验收文字记录；通风与空调设备必须有装箱清单、设备阐明书、产品质量合格证书和产品性能检测汇报等随机文献，进口设备应具有商检合格的证明文献。 通风与空调设备型号、规格及技术参数应符合设计规定；2）通风机H勺安装质量控制要点 设备就位前对其基础进行验收； 检查叶轮旋转状况，停转后不应每次停留在同一位置上； 检查通风机固定措施，固定地脚螺栓应拧紧，并有防松动措施； 通风机中心线、标高、皮带轮中心平面偏移、传动轴水平度、联轴同心度检查复核，偏差应符合规范规定； 检查隔振器承受荷载压缩量的均匀性及其高度误差； 检查风机的隔振钢支、吊架的构造形式及外形尺寸、焊接质量；3）空调机
10、组安装控制要点 检查各功能段的组装次序、符合设计规定； 检查机组与供回水管的连接，尤其是下部冷凝水排放管的水封高度应符合设计规定； 机组内清洁状况检查； 空气过滤网和换热器表面清洁及完好状况检查； 现场组装机组的漏风量检测必须符合现行国标组合式空调机组GB/T14294规定；，按总数抽S20%,不少于1台，净化系统15级全数检查，69级抽查50%。4）单元式空调机组的安装控制要点 分体式空调机组的室外机和风冷整体式空调机组的安装，除应满足冷却风循环空间口勺规定外，还应符合环境卫生保护有关法规的规定; 冷凝水排放畅通，管道穿墙处必须有套管且应密封，不得有雨水渗透； 整体式空调机组四面应留有对应的
11、维修空间。5）风机过滤器单元（FFU、FMU）的安装质量控制 安装前按规范规定进行检漏； 安装时方向对的； 安装后平整度、与吊顶的衔接及密封措施检查。6）高效过渡器安装质量控制要点 机械密封的密封垫料选用对时，压缩均匀，压缩率符合规定； 液槽密封时对槽架、密封液而度及密封液熔点检查；7）消声器安装质量控制要点 消声器安装内、外面清洁状况检查； 安装位置、方向及风管连接性检查，两组同类型消声器不合适直接串联； 组合式消声器、消声组件的排列、方向和位置及固定检查。8）空气过滤器安装质量控制要点 过漉器与框架、框架与围护构造之间严密无穿透缝；并便于拆卸和更换滤料; 卷绕式过滤器展开的滤料松紧适度、上
12、下筒体平行。9）风机盘管安装质量控制要点； 机组安装前三速试运转及水压检漏试验合格； 机组有独立支、吊架、安装位置、标高、坡度对的； 机组接水、风管连接严密；10）蒸气加湿器安装控制要点 有独立支架，固定牢固； 接管尺寸对的、无渗漏。11）变风量末端装置安装控制要点 设单独支、吊架； 与风管连接前经动作试验正常；5、制冷设备与制冷附属设备安装质量控制要点1）查对设备H勺型号、规格和技术参数符合设计规定，并有产品合格证书，产品性能检查汇报；2）设备的基础复核与验收合格：3）用地脚螺栓固定的制冷设备，其垫铁口勺设置位置应对时、接触紧密，螺栓均匀拧紧并有防松措施;4）安装位置、标高的容许偏差符合规定
13、，整体安装的制冷机组其机身H勺纵、横向水平度的容许偏差为1/1000,并应符合设备技术文献的规定。5）设置弹簧隔振的制冷机组，应没有防止水平位移的定位装置；6、空调水系统管道安装控制要点1）管道材料质量控制 查对材质、规格、型号，审查产品质量证明文献；2）管道安装质量控制 管道连接形式及质量符合设计和规范规定；用有机材料管道时，其连接措施尚应符合产品技术规定的规定； 焊接钢管、镀锌钢管不得采用热煨弯； 管通与设备及!连接符合规定：管道经冲洗、排污合格（目测：以排出口的水色和透明度与入口对比相近，无可见杂物）再循环试运行2小时以上，水质抵达正常后，才可与制冷机组、空调设备相贯穿； 检查管道焊接材
14、料的品种、规格、性能符合设计规定； 管道对焊坡口形式、固定焊口的位置及对接焊缝与支、吊架的距离符合规定； 焊缝表面外观质量的检查； 螺纹连接的管道，螺纹质量及外露螺纹扣数； 镀锌管道镀锌层局部破损处，应做防腐处量； 法兰面垂直于管运中心线，并同心；法兰对接平行，偏差不得不不大于2MM；螺栓长度一致，螺母在同侧、均匀拧紧；螺栓紧固后不应低于螺母平面；法兰日勺衬垫规格、品种与厚度符合设计规定：管道系统安装完毕，应按设计和规范规定经水压试验合格管道和管件安装前内外壁污物和锈蚀清除；3）钢制管道安装质量控制 弯制弯管的弯曲半径符合规范规定； 冷热水管道与支、吊架之间绝热衬垫检查； 坐标、标富和纵、横向弯曲度符合规范规定；暗装管道的位置对的、无明显偏差； 冷凝水排水管坡度符合规定：4）金属管道支、吊架控制要点 金属管道支、吊架型式、位置、间距、标高应符合规范规定； 滑动支架、导向支架放置符合规定； 支、吊架焊接符合规定；5）阀门安装阀门外观检查，铭牌应符合现行国标通用阀门标志GB12220的规
