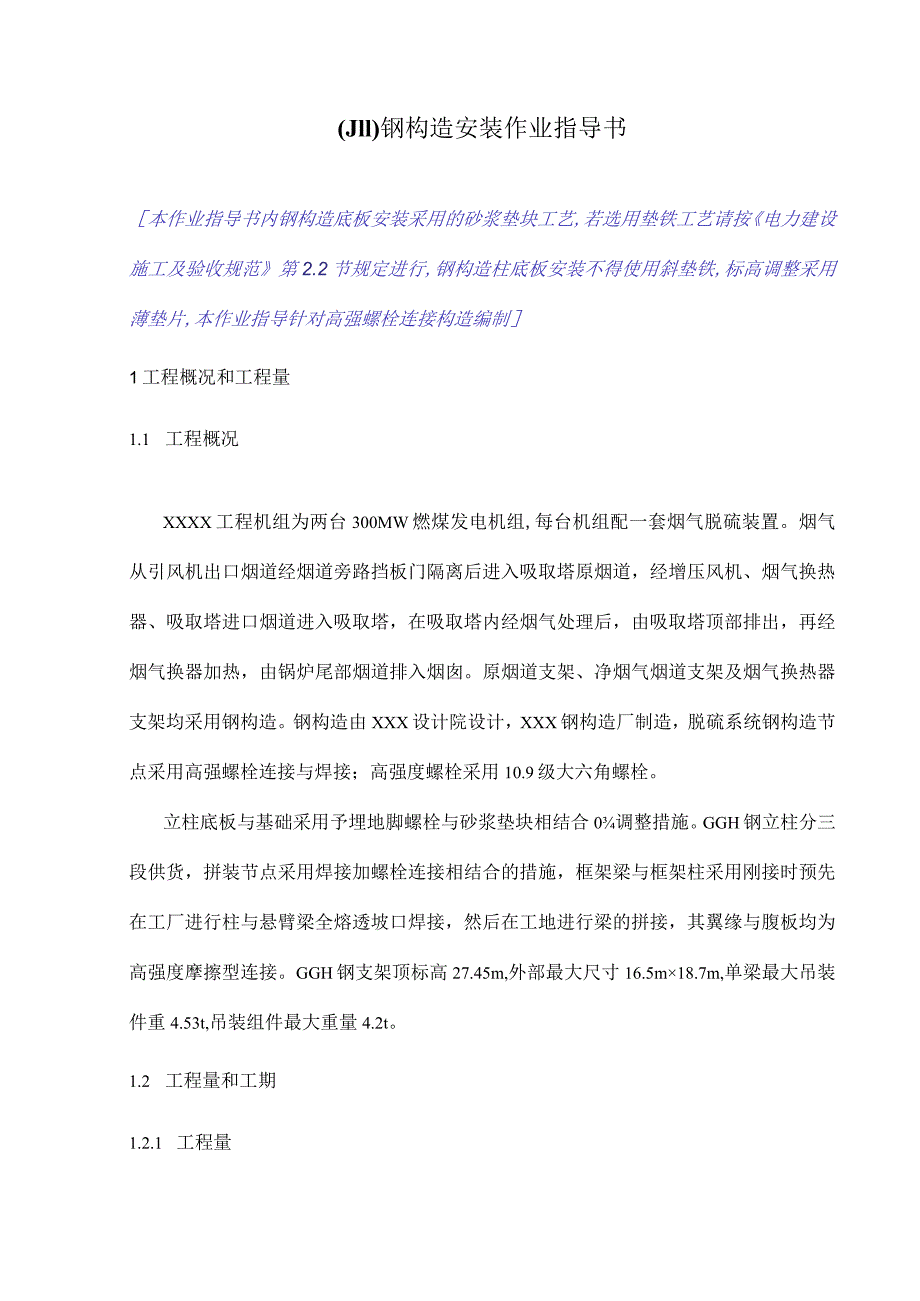

1、(Jll)钢构造安装作业指导书本作业指导书内钢构造底板安装采用的砂浆垫块工艺,若选用垫铁工艺请按电力建设施工及验收规范第2.2节规定进行,钢构造柱底板安装不得使用斜垫铁,标高调整采用薄垫片,本作业指导针对高强螺栓连接构造编制1工程概况和工程量1.1 工程概况XXXX工程机组为两台300MW燃煤发电机组,每台机组配一套烟气脱硫装置。烟气从引风机出口烟道经烟道旁路挡板门隔离后进入吸取塔原烟道，经增压风机、烟气换热器、吸取塔进口烟道进入吸取塔，在吸取塔内经烟气处理后，由吸取塔顶部排出，再经烟气换器加热，由锅炉尾部烟道排入烟囱。原烟道支架、净烟气烟道支架及烟气换热器支架均采用钢构造。钢构造由XXX设计

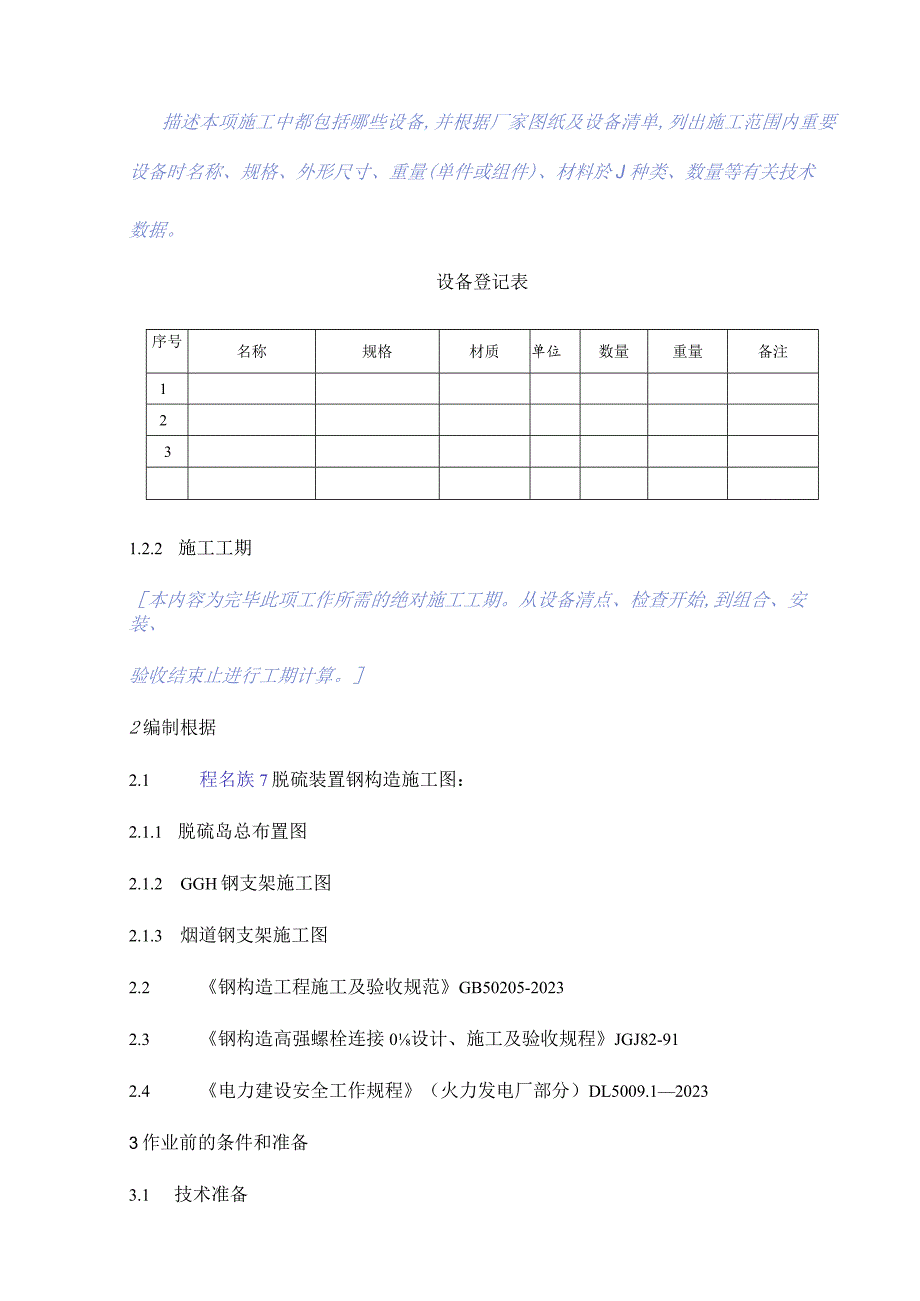

2、院设计，XXX钢构造厂制造，脱硫系统钢构造节点采用高强螺栓连接与焊接；高强度螺栓采用10.9级大六角螺栓。立柱底板与基础采用予埋地脚螺栓与砂浆垫块相结合0调整措施。GGH钢立柱分三段供货，拼装节点采用焊接加螺栓连接相结合的措施，框架梁与框架柱采用刚接时预先在工厂进行柱与悬臂梁全熔透坡口焊接，然后在工地进行梁的拼接，其翼缘与腹板均为高强度摩擦型连接。GGH钢支架顶标高27.45m,外部最大尺寸16.5m18.7m,单梁最大吊装件重4.53t,吊装组件最大重量4.2t。1.2 工程量和工期1.2.1 工程量描述本项施工中都包括哪些设备,并根据厂家图纸及设备清单,列出施工范围内重要设备时名称、规格、
3、外形尺寸、重量(单件或组件)、材料於J种类、数量等有关技术数据。设备登记表序号名称规格材质单位数量重量备注1231.2.2 施工工期本内容为完毕此项工作所需的绝对施工工期。从设备清点、检查开始,到组合、安装、验收结束止进行工期计算。2编制根据2.1 程名族7脱硫装置钢构造施工图：2.1.1 脱硫岛总布置图2.1.2 GGH钢支架施工图2.1.3 烟道钢支架施工图2.2 钢构造工程施工及验收规范GB50205-20232.3 钢构造高强螺栓连接0设计、施工及验收规程JGJ82-912.4 电力建设安全工作规程（火力发电厂部分）DL5009.120233作业前的条件和准备3.1 技术准备3.1.1

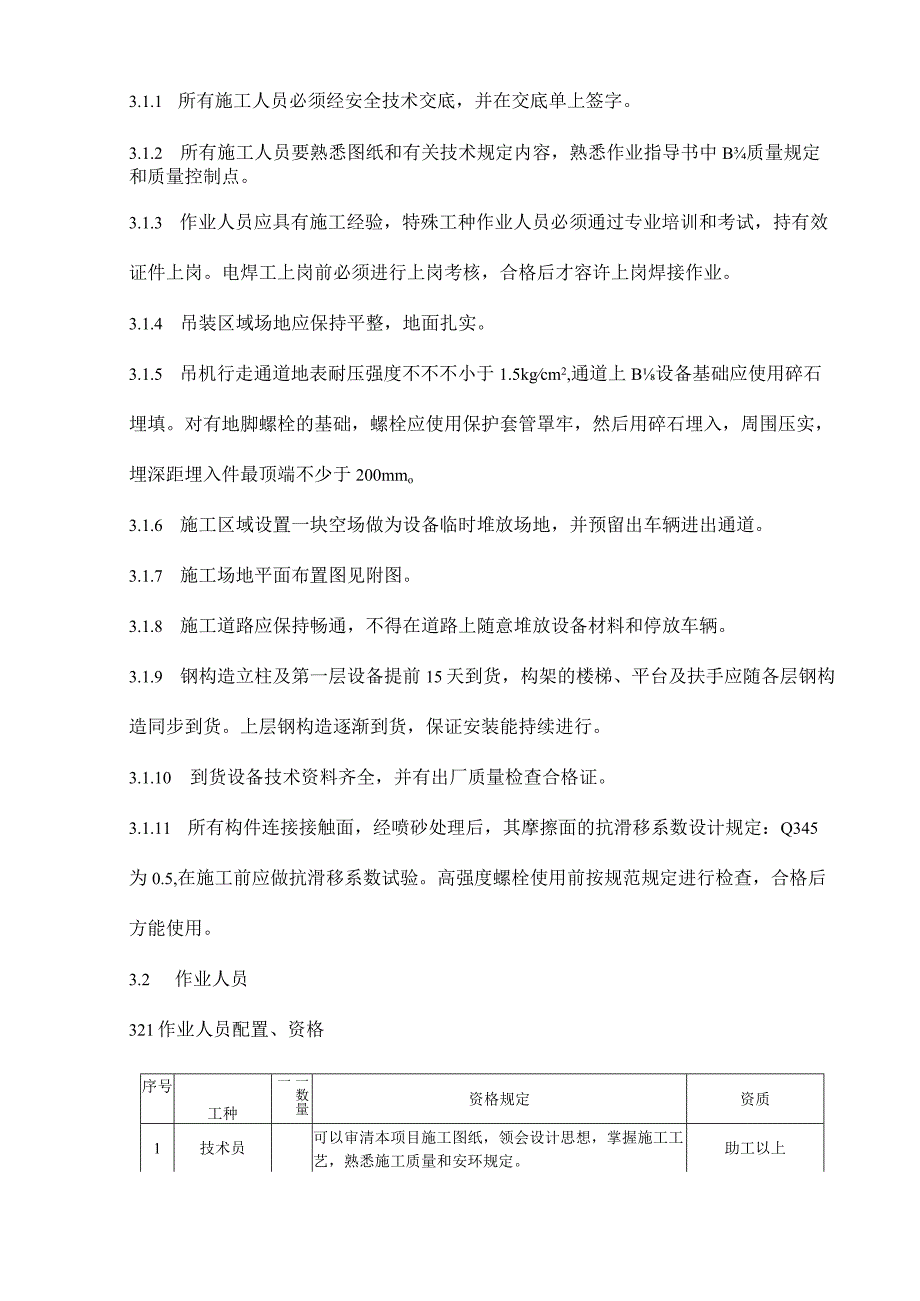

4、 所有施工人员必须经安全技术交底，并在交底单上签字。3.1.2 所有施工人员要熟悉图纸和有关技术规定内容，熟悉作业指导书中B质量规定和质量控制点。3.1.3 作业人员应具有施工经验，特殊工种作业人员必须通过专业培训和考试，持有效证件上岗。电焊工上岗前必须进行上岗考核，合格后才容许上岗焊接作业。3.1.4 吊装区域场地应保持平整，地面扎实。3.1.5 吊机行走通道地表耐压强度不不不小于1.5kgcm2,通道上B设备基础应使用碎石埋填。对有地脚螺栓的基础，螺栓应使用保护套管罩牢，然后用碎石埋入，周围压实，埋深距埋入件最顶端不少于200mmo3.1.6 施工区域设置一块空场做为设备临时堆放场地，并预
5、留出车辆进出通道。3.1.7 施工场地平面布置图见附图。3.1.8 施工道路应保持畅通，不得在道路上随意堆放设备材料和停放车辆。3.1.9 钢构造立柱及第一层设备提前15天到货，构架的楼梯、平台及扶手应随各层钢构造同步到货。上层钢构造逐渐到货，保证安装能持续进行。3.1.10 到货设备技术资料齐全，并有出厂质量检查合格证。3.1.11 所有构件连接接触面，经喷砂处理后，其摩擦面的抗滑移系数设计规定：Q345为0.5,在施工前应做抗滑移系数试验。高强度螺栓使用前按规范规定进行检查，合格后方能使用。3.2 作业人员321作业人员配置、资格序号工种一数量一资格规定资质1技术员可以审清本项目施工图纸，
6、领会设计思想，掌握施工工艺，熟悉施工质量和安环规定。助工以上2班组长熟悉本项目施工的工艺流程，能有效组织好施工人员按照作业指导书的规定施工，熟悉施工质量和安环规定。中级工3安装工纯熟掌握本项目的技术、工艺规定，懂得施工质量、安环规定。中、初级工4焊工熟悉焊接工艺及有关规定，具有与焊接项目相符合的焊工合格证书持证5起重工熟悉掌握吊装技术、规定，理解烟气加热器设备吊装特点，具有吊装的施工经验。具有安监局颁发的上岗证书6架子工专业技术纯熟、理解锅炉作业的施工特点具有安监局颁发的上岗证书7吊车司机熟悉所操作吊车的机械性能，技术纯熟，理解锅炉设备安装过程，具有锅炉设备吊装的操作经验具有安监局颁发的上岗证
7、书8汽车司机熟悉现场作业环境持证表中各类作业人员的工种、数量、资质,应根据项目的作业内容、工作量大小、工期、作业难度等条件进行对应的配置。3.2.2作业人员职责分工和权限序号岗位名称职责分工和权限1技术员1 .全面负责烟气加热器安装的技术工作，参与有关图纸会审，处理设计变更，编制施工作业指导书、施工预算、技术、安全措施，并主持技术交底工作。2 .深入现场指导施工，及时发现和处理施工中的技术、质量隐患，按照指导书的I规定指导施工。3 .配合班组长进行施工验收H勺自检工作。4 .记录、整顿施工记录和验收记录。5 .对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。21 .负责组织安排施
8、工人力，物力。严格按照作业指导书的施工工艺规定，质量规定和安全环境规定进行施工。全面负责质量、安全工作。2 .做好安装的质量自检和工序交接工作。3 .施工过程中，图纸不清不施工，材料不合格不施工，技术、安全不交底不施工，上一级工序验收不合格不施工。4 .发生质量、安全事故立即上报，同步组织本班组职工按照“三不放过”的原则认真分析。3作业人员1 .严格按照作业指导书日勺施工工艺规定、质量规定和安全环境规定进行施工。2 .爱惜施工所用工器具，严格按照操作规程作业。3 .发生质量、安全事故应保护好现场，并迅速告知有关领导，做好处理工作。4 .有疑难问题有权向技术人员、班组长请示处理措施，对自己的施工
9、质量全面负责，对不对的、不明确的指挥有权不执行。4质检人员1 .熟悉有关图纸内容和有关质量原则，参与图纸会审，技术交底。2 .深入施工现场，掌握工程进度及质量状况，按照质量原则进行二级质量验收工作，配合项目部质检师，监理完毕三级，四级质量验收。对工作要一丝不苟，不殉私情。3 .对不能保证施工质量日勺方案提出否决提议，请有关领导部门处理。4 .整顿、汇总质量验收记录。5安监人员1 .全面负责安装工作的安全。2 .参与对指导书的审核工作，参与安全交底双签字工作，在工作中认真检查指导书的执行状况。3 .深入现场施工-线，及时发现事故隐患和不安全原因，督促采用防患措施，有权责令先停止工作，并立即研究处
10、理。4 .做好事故口勺调查，分析和处理工作。3.3机工具配置履带吊50t1台汽车吊16t1台载重汽车IOt1台电焊机ZX7-4003台手拉葫芦lt2t20只钢直尺100Omm2把角向磨光机1002只钢丝绳若干钢卷尺30米1把钢卷尺5m10把力矩扳手200780Nm3把拉力计20kg1支经纬仪1台水平仪1台磁力线锤2只游标卡尺200un1把施工材料统计表序号名称规格材质单位数量重量12为完毕本施工项目,将采用的临时措施所需的材料、设备、零用B件记录后列入表内还应包括外委、外购件的记录。3.5安全器具施工安全用品登记表序号名称规格单位数量备注1233.6工序交接3.6.1 钢构造基础验收合格办理中
11、间工序交接单后，基础标高、中心线尺寸复核。3.6.2 钢构造安装整体验收合格后移交下道工序设备安装。4作业程序和安装工艺4.1 GGH钢构造吊装4.1.1 施工环节4.1.2 钢架吊装选用501履带吊，吊机从烟囱后的纬二路进场。在基础回填后，把基础间的空隙作为设备堆场。示意如下图:钢结构吊装平面布置图4.1.3 吊机状态吸取塔筒体安装时吊机吊机设置成塔式状态，状态参数调整如下：塔身长度27m,塔身角度90,塔臂长度16m,工作幅度IOm16m,额定负荷12t6.6t。4.1.4 第一层钢构造安装好后进行烟气换热器的临抛工作，如烟气换热器不能及时到货,可以继续进行14m层与22m层日勺钢构造日勺
12、吊装工作,但在22m层钢构造中间横梁21GL-2、21GL-3安装前，将烟气换热器下部壳体、主轴、上部壳体、吸取塔原烟气入口烟道等较大较重部件临抛到位，烟道临抛挂在上方吊点横梁上；然后封闭22m层钢构造水平横梁。此时应及时安装该层的单轨吊，以用于换热器小型组件的吊装。吸取塔净烟气出口至GGH段烟道应随钢构造逐层吊装由下向上进行临抛工作。4.2 烟风系统钢构造安装4.2.1 安装环节同GGH钢构造4.2.2 吊装机械使用50t履带吊，吊机沿锅炉尾部烟道背面厂区道路驶入，#5机组先吊原烟气烟道钢构造，后吊净烟气烟道钢构造；#6机组先吊净烟气烟道钢构造，后吊原烟气烟道钢构造。4.3 安装工艺4.3.
13、1 基础检查验收1.1.1.1 螺栓验收范围为：螺杆顶标高，螺杆垂直度，基础螺杆间距、对角线偏差。1.1.1.2 基础验收范围为：基础标高，剪力槽日勺深度、宽度，基础纵横中心线，各基础中心线要用红线或黑线标出，复测基础间距、对角线尺寸偏差，基准轴线坐标偏差。1.1.1.3 验收完后在柱底板和立柱安装前，需对基础进行清理，并对表面进行凿毛处理。1.1.1.4 浆垫块制作用#525水泥、黄沙、水按3：3：1B比例调配,并在顶部放IoOXlOOmm、=IOmm钢板一块，每只基础设4只垫块。砂浆垫块设置以不影响柱底板剪力槽位置，并在柱底板下方为原则。4.3.2设备清点、检查4.3.2.1 构件应分规格
