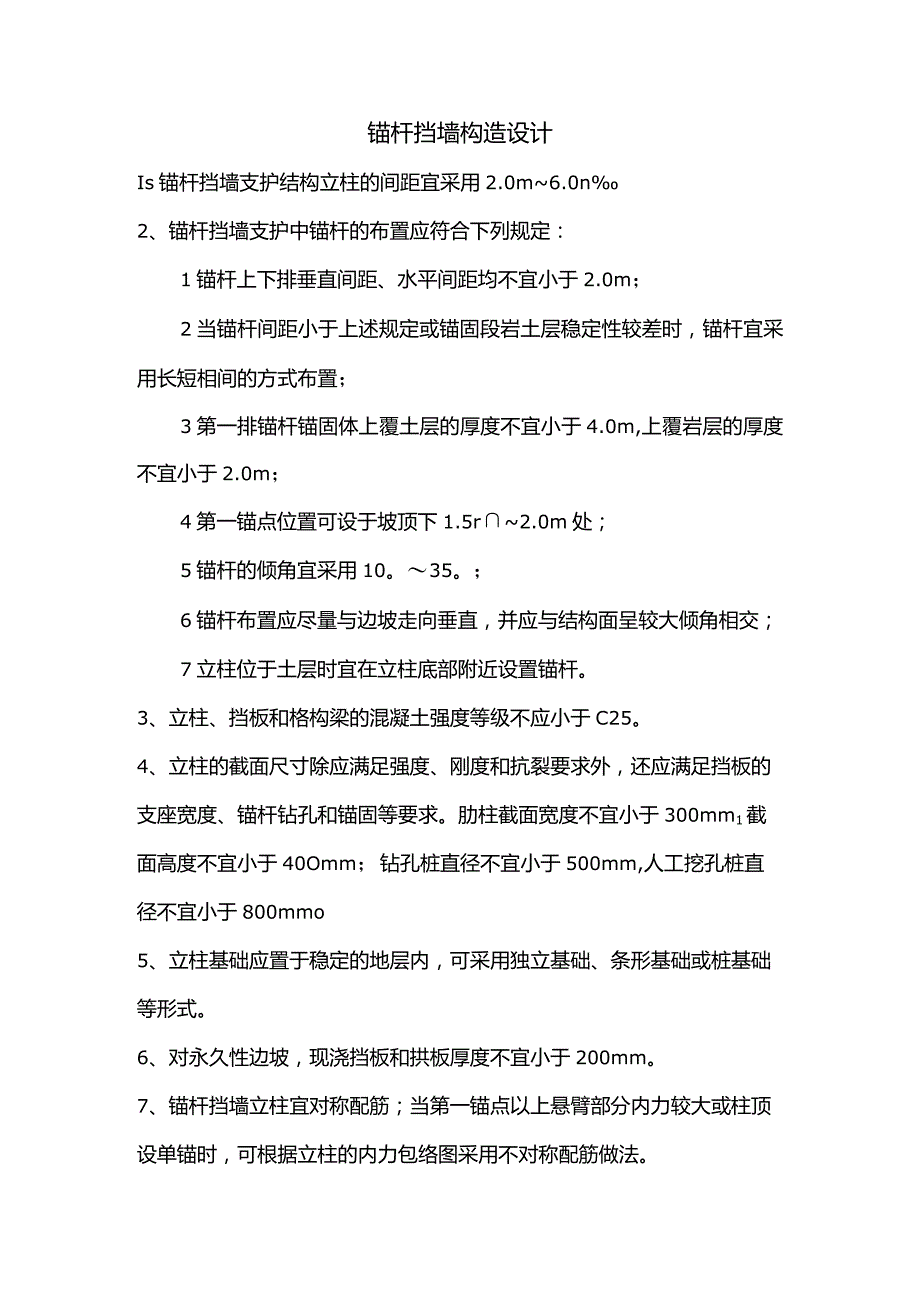

1、锚杆挡墙构造设计Is锚杆挡墙支护结构立柱的间距宜采用2.0m6.0n2、锚杆挡墙支护中锚杆的布置应符合下列规定：1锚杆上下排垂直间距、水平间距均不宜小于2.0m；2当锚杆间距小于上述规定或锚固段岩土层稳定性较差时，锚杆宜采用长短相间的方式布置；3第一排锚杆锚固体上覆土层的厚度不宜小于4.0m,上覆岩层的厚度不宜小于2.0m；4第一锚点位置可设于坡顶下1.5r2.0m处；5锚杆的倾角宜采用10。35。；6锚杆布置应尽量与边坡走向垂直，并应与结构面呈较大倾角相交；7立柱位于土层时宜在立柱底部附近设置锚杆。3、立柱、挡板和格构梁的混凝土强度等级不应小于C25。4、立柱的截面尺寸除应满足强度、刚度和抗

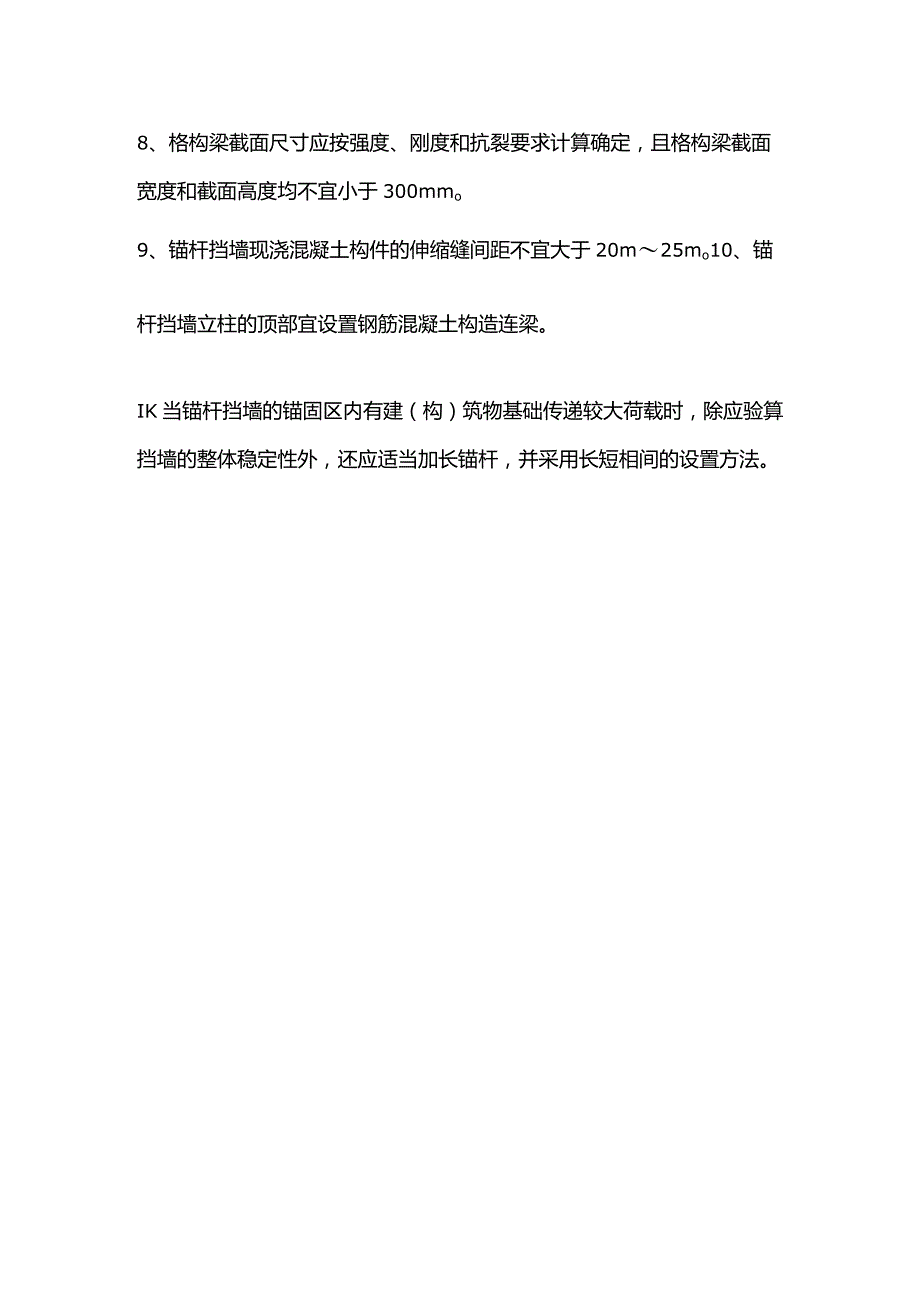

2、裂要求外，还应满足挡板的支座宽度、锚杆钻孔和锚固等要求。肋柱截面宽度不宜小于300mm1截面高度不宜小于40Omm；钻孔桩直径不宜小于500mm,人工挖孔桩直径不宜小于800mmo5、立柱基础应置于稳定的地层内，可采用独立基础、条形基础或桩基础等形式。6、对永久性边坡，现浇挡板和拱板厚度不宜小于200mm。7、锚杆挡墙立柱宜对称配筋；当第一锚点以上悬臂部分内力较大或柱顶设单锚时，可根据立柱的内力包络图采用不对称配筋做法。8、格构梁截面尺寸应按强度、刚度和抗裂要求计算确定，且格构梁截面宽度和截面高度均不宜小于300mmo9、锚杆挡墙现浇混凝土构件的伸缩缝间距不宜大于20m25mo10、锚杆挡墙立柱的顶部宜设置钢筋混凝土构造连梁。IK当锚杆挡墙的锚固区内有建（构）筑物基础传递较大荷载时，除应验算挡墙的整体稳定性外，还应适当加长锚杆，并采用长短相间的设置方法。
