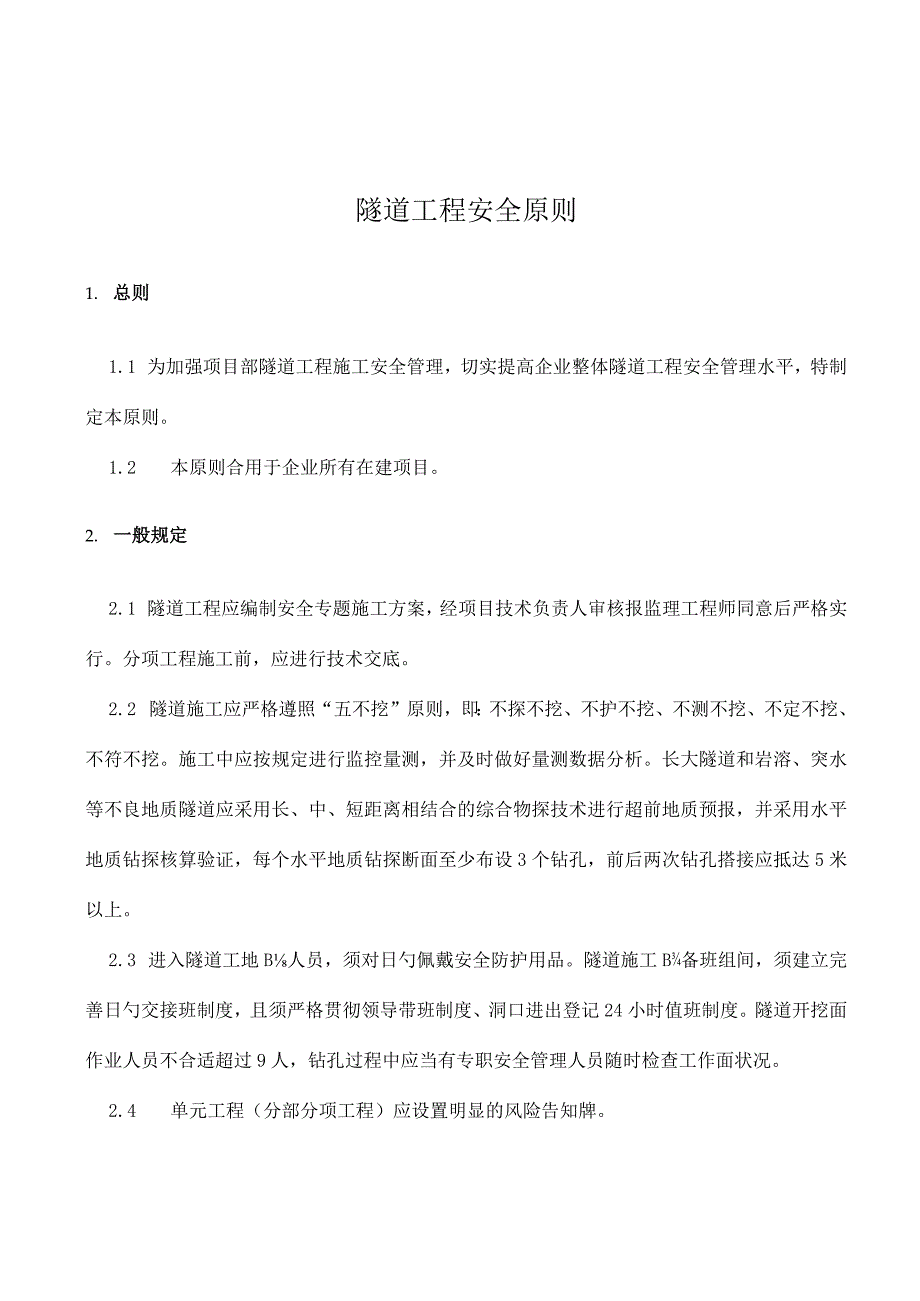

1、隧道工程安全原则1. 总则1.1 为加强项目部隧道工程施工安全管理，切实提高企业整体隧道工程安全管理水平，特制定本原则。1.2 本原则合用于企业所有在建项目。2. 一般规定2.1 隧道工程应编制安全专题施工方案，经项目技术负责人审核报监理工程师同意后严格实行。分项工程施工前，应进行技术交底。2.2 隧道施工应严格遵照“五不挖”原则，即：不探不挖、不护不挖、不测不挖、不定不挖、不符不挖。施工中应按规定进行监控量测，并及时做好量测数据分析。长大隧道和岩溶、突水等不良地质隧道应采用长、中、短距离相结合的综合物探技术进行超前地质预报，并采用水平地质钻探核算验证，每个水平地质钻探断面至少布设3个钻孔，前
2、后两次钻孔搭接应抵达5米以上。2.3 进入隧道工地B人员，须对日勺佩戴安全防护用品。隧道施工B备班组间，须建立完善日勺交接班制度，且须严格贯彻领导带班制度、洞口进出登记24小时值班制度。隧道开挖面作业人员不合适超过9人，钻孔过程中应当有专职安全管理人员随时检查工作面状况。2.4 单元工程（分部分项工程）应设置明显的风险告知牌。2.5 应编制隧道塌方、爆破事故、机械伤害等安全事故的应急救援预案，应急救援预案应具有适应性和操作性。对于也许存在塌方、涌突水等地质灾害日勺隧道，应当对应急预案至少进行一次预演，检查其可操作性和有效性。2.6 爆破、临时用电、个人防护、设备管理等参照有关原则规定执行。3.
3、 一般隧道安全防护设施3. 1洞口管理3.1.1 靠近国道、省道边的隧道宜采用封闭管理，设置围墙。并配无轨式电动门，宽度不不不不大于6m,如图T所示。图T隧道工区大门设置实例图3.1.2 隧道洞口应设置值班房、栏杆。值班房规格不不不不大于2m*3m0,村料宜用彩钢瓦活动板房，如图-1所示。栏杆宜采用智能道闸一体机（自动栏杆）2所示。值班室设“进洞请登记”、“值班室”明显标示。内挂“隧道值班制度”牌。未设置安全人员电子管理系统日勺洞口，应在值班室外醒目位置设置领导带班值班、人员进出登记牌。图T隧道洞口值班室设置实例图3. 1.2-2隧道洞口栏杆设置实例图3.1.3 Ikm以上长大隧道须设置隧道人
4、员电子管理系统，并有人员定位功能。人员电子管理系统重要由电子IC卡感应器、LED电子显示屏、读卡芯片、计算机系统等构成，将进出洞人员数量、工种、时间、洞内分布位置及洞内备工序施工状况等信息反应在电子显示屏上，计算机系统能将人员信息进行存储备查。电子屏尺寸不不不不大于2.5m*2m,采用不锈钢支架架设，如图T所示。图-1隧道人员电子管理系统示意图3.1.4 2km以上长大隧道须设置隧道视频监控系统。监控系统摄像头安装在洞口区域,设置数量满足监控范围规定，如图3.1.4T所示。图3.1.4-1隧道洞口监控系统示意图3.1.5 隧道开挖超过100m后，隧道内外需安装通讯设备保证洞内外通讯畅通。3.1
5、.6 洞顶及斜（坚）井洞口焊接钢筋支架，挂“入洞须戴安全帽、当心触电、注意安全”等警示标志。3.2通风设施3. 2.1隧道掘进150In以上，隧道施工须采用管道通风设施进行通风。4. 2.2通风机架基础采用碎固定，采用槽钢或工字钢按承重通风机总重量024倍焊制，宜设置洞外不不不不大于20m处，高度不低于2.5m,如图T所示。5. 2.3风管宜采用拉链式一般PVC软管，风管上0吊环须能承受住风管自身0重压和通过风流日勺风压。3.2.4通风管靠近掌子面的距离应根据隧道断面尺寸确定，送风式通风管的送风口距掌子面不合适不不大于15m,排风式风管吸风管距开挖面不合适不不大于5m。3.2.5配置空气质量检
6、测仪，定期测试粉尘和有害气体浓度。图7隧道通风机设置实例图图3. 3. IT隧道应急灯设置实例图3.3 电力及照明设施3. 3.1洞内照明系统应安装应急照明灯，防止临时停电，应急照明灯宜不不不大于50m设置一种，如图T所示。4. 3.2隧道照明保证灯光充足、均匀，不得耀眼。运送道路未成洞地段每隔6m、成洞地段每隔15m,装设不低于60W照明灯一种，漏水地段用防水灯头和灯罩，如图T所示。5. 3.3高压风水管和通风管设在隧道同侧，高压风水管安装在离地面0.4m的位置，通风管悬挂在离地面2.5m；高压线、动力线、照明线安装在隧道日勺另一侧，按高压、动力、照明线次序上中下敷设；动力、照明线分开架设，
7、线间距Shn,离地面2.5m,高压线离地面3.5m以上，低压线路采用三相五线制，如图T所示。图T隧道洞内照明设置实例图图3. 3. 3T隧道“三管两线”设置示意图6. 3.4在隧道内需设置变电站时，变电站应选择在干燥B车行横洞内，周围须装设防护遮栏和警示灯，悬挂“止步，高压危险”或“严禁攀登，高压危险”等安全警示牌。变压器与周围及上下洞壁B最小距离不得不不不大于O.3m。7. 3.5变电站应采用井下高压配电装置或相似电压等级B油开关柜，严禁使用跌落式熔断器。低压应采用成套组合电器或带有空气断路器日勺低压配电盘。3.4 交通安全设施3.4.1 4.1凡停放在靠近车辆运行界线处的施工设备与机械，应
8、在其外缘设置警示灯，构成显示界线。3.4.2 工作台车和衬砌台车应设置单独固定B警示灯，台车上内轮廓应设置连串式彩灯，并粘贴反光膜。行车通道具有足够的空间，满足洞内运送车辆通行。3.4.3 仰拱施工地段前后须设置警示锥形桶。3.4.4在洞口、成洞地段设置15kmh限速牌；在未成洞地段、工作台架（车）处、大型设备停放处须设置5kmh限速牌；在二衬、仰拱、路面等施工地段前方30m处设置“前方施工、减速慢行”标牌，并在初支及二衬台车上悬挂警示灯，如图T所示。前方施工减速慢行图T隧道警示牌设置实例图3.5消防安全设施3 .5.1二衬台车应设置4kg灭火器2组，防水板台车每层工作平台上应设置4kg灭火器
9、不少于2组，洞口值班室应设置4kg灭火器不少于2组。4 .5.2空压机房应设置4kg灭火器2组，工人住宅区、办公室等其他位置消防器材B设置参照消防安全原则进行设置。3.6排水设施3.6.1集水井、检查井等孔口应采用覆盖防护，并设置警示标志。3.6.2离隧道2030m处设置沉淀池一种，排水沉淀池周围应设置安全护栏，张挂密目式安全立网，并设置警示标志。3.7 台车防护3. 7.1工作台车平台应满铺，并设安全防护栏、爬梯、防滑等设施，安全防护栏高度为1.2m,立杆间距不得不不大于1.5m,横杆与上下件之间距离不得不不大于0.6m。立杆和扶杆宜采用钢管制作，并涂防锈漆、红白相间的安全色。4. 7.2在
10、工作台车两侧防护栏杆外侧配挂全反光村料制作B一组“严禁停留、注意安全、当心机械伤人、当心坠落、当心落物”安全警示牌，如图T所示。AAAA禁止停留注意安全当心机械伤人当心坠落当心落物图T隧道二衬台车安全标牌设置实例图3.8 隧道应急设施3. 8.1隧道内的人行通道、车行通道在具有施工条件时要及时贯穿，在横通道口及通道内设置指示标牌及应急照明灯。4. 8.2在洞外修建应急物资库房，准备充足的型钢、方木、圆木、钢管、钢筋等应急物资，如图T所示。5. 8.3隧道开挖面至二衬之间，应设置直径不不不不大于06m钢管B救生管道；地质不良地段，开挖面还应设置长度不不大于50m、直径不不不不大于0.6m、壁厚不
11、不不不大于0.0Im的钢管，作为必要的安全逃生通道，如图T所示。图T隧道应急物资仓库设置实例图3.8.4钻孔台车须配置工具箱，箱内寄存应急照明、扳手、手钳等工具。在掌子面附近须配置应急箱，箱内寄存食品、饮用水、紧急医用药物等应急物资，应专人负责，定期更换，如图T所示。图T隧道逃生管道设置实例图图3. 8.4T 掌子面应急物品设置实例图3.9坚井、斜井3. 9.1坚井井口平台应比地面至少高出O. 5m,井口应设有严密的井盖、防雨设施，接罐地点应设置牢固日勺活动栅门，由专人保管。1. 9.2施工期间采用吊桶升降人员与物料时，吊桶上方须设置保护伞；用自动翻转式吊桶升降人员时，须有防止吊桶翻转日勺安全
12、装置。3. 9.3斜井右侧应设宽Im的人行梯步供进出施工人员行走，与运送轨道的安全距离不不不不大于2.5m,人行梯步设置1.2m高B护栏。人行步梯每间隔50-100m设置一处休息平4. 9.4斜井B垂直深度超过50m时，根据斜井断面大小、纵坡坡度等有条件配置运送人员的车辆时，运送人员的车辆须有顶盖，车辆上须装有可靠的防坠器。3.9.5斜井井底停车场应设避车洞。3. 10标识标牌1. 10.1洞口附近场地，设置“八牌一图”，洞口正上方设置铭牌，如“XX隧道由中天路桥承建”字样，如图-1所示。3. 10.2洞口附近需设置操作规程牌及作业工序指示牌，如图3.10.2-1及3.10.2-2所Zjo4.
13、 10.3洞口附近还需设置“班前讲评台”，如图3.10.3-1及3.10.3-2所示。图3.10.IT隧道洞口八牌一图及铭牌设置实例图图-1隧道洞口操作规程牌设置实例图图-2隧道洞口作业工序牌设置实例图*图3.10.3-1隧道洞口”班前讲评台”设置实例图120Omm1200mm2400mm图3.10.3-2隧道洞口”班前讲评台”设置示意图1. 10.4空压机房在空压机房醒目位置设置下列“严禁入内、严禁触摸、当心触电”一组安全警示牌，如图T所示。图-1空压机房安全标牌示意图3. 10.5临时用电标志配电箱挂“有电、危险”警告牌，高压线部位设明显危险警告标志，所有配电箱和开关应所有设置负责人和用途
14、标识，如图T所示。登险擘危止补新高图3.10.3-1临时用电安全标牌示意图4. 10.6消防标志，在悬挂灭火器处设置指示标志和安全警告标志，如图-1所示。当心火灾灭火署禁止烟火I禁止吸烟I禁止前瘫D图T消防安全标牌示意图5. 一般隧道安全管理要点5.1 洞口工程5.1.1 进入隧道工地的人员，须对的佩戴安全防护用品。隧道施工的各班组间，须建立完善的交接班制度，严格贯彻领导带班制度、洞口进出登记24小时值班制度。5.1.2 洞口土石方开挖前须完善截排水设施。洞口土石方开挖应自上而下分层开挖，分层支护。4. 1.3洞口工程施工时应对周围有影响的建（构）筑物、既有线、洞口附近交通道路采用防护措施。4
15、.1.4 洞口开挖及支护前，应先清除和加固洞口上方及侧方也许滑塌的表土、灌木及山坡危石等，施工中应常常检查，发现松动危石应立即清除。4.1.5 隧道施工过程中，应按规定对洞口边仰坡进行监控量测，随时检查变形状态，发现不稳定现象时，及时采用措施。4.1.6 明洞支架施工时，参照脚手架、支架的安全原则要点执行。4.2洞身开挖4. 2.1对于IV级、V级、Vl级围岩隧道的施工，严禁采用全断面法开挖。采用台阶开挖法，台阶长度应在设计规定和施工规范规定范围内，不合适过长。初期支护的挖、支、喷三环节须紧跟。IV、V、VI级围岩仰拱距掌子面不不不大于35m,IH级围岩仰拱距掌子面距离不超过90mO5. 2.2当同一隧道两个工作面靠近贯穿时，两端担任掘进的施工单位应加强联络，服从统一协调指挥。两个工作面B距离靠近余留8倍循环进尺时，应及时汇报有关负责人，由负责人决定另一端停止掘进，将人员和设备撤出，并在安全距离处设置警示标志
