1、全自动液压滚丝机技术规格书一、使用的条件用于地面车间,工作环境温度-io。C+4(rc。二、名称及数量设备名称:全自动液压滚丝机;需求数量:1台。三、技术要求1.功能描述:滚丝机是一种多功能冷挤压成形机床。滚丝机能在其滚压力范围内冷态下对工件进行螺纹标准件加工、直纹、斜纹滚压等处理;校直、缩径、滚光和各种成形滚压。2 .设备主要技术参数:(1)布局形式:卧式;(2)控制形式:数控;(3)动力形式:液压;(4)滚压螺纹范围:最大直径60mm,最小直径8mm;(5)滚丝轮范围:外径$120-210mm,孔径$75mm,最大宽度150mm;(6)最大滚压力:200KN;(7)主电机功率:11KW;(

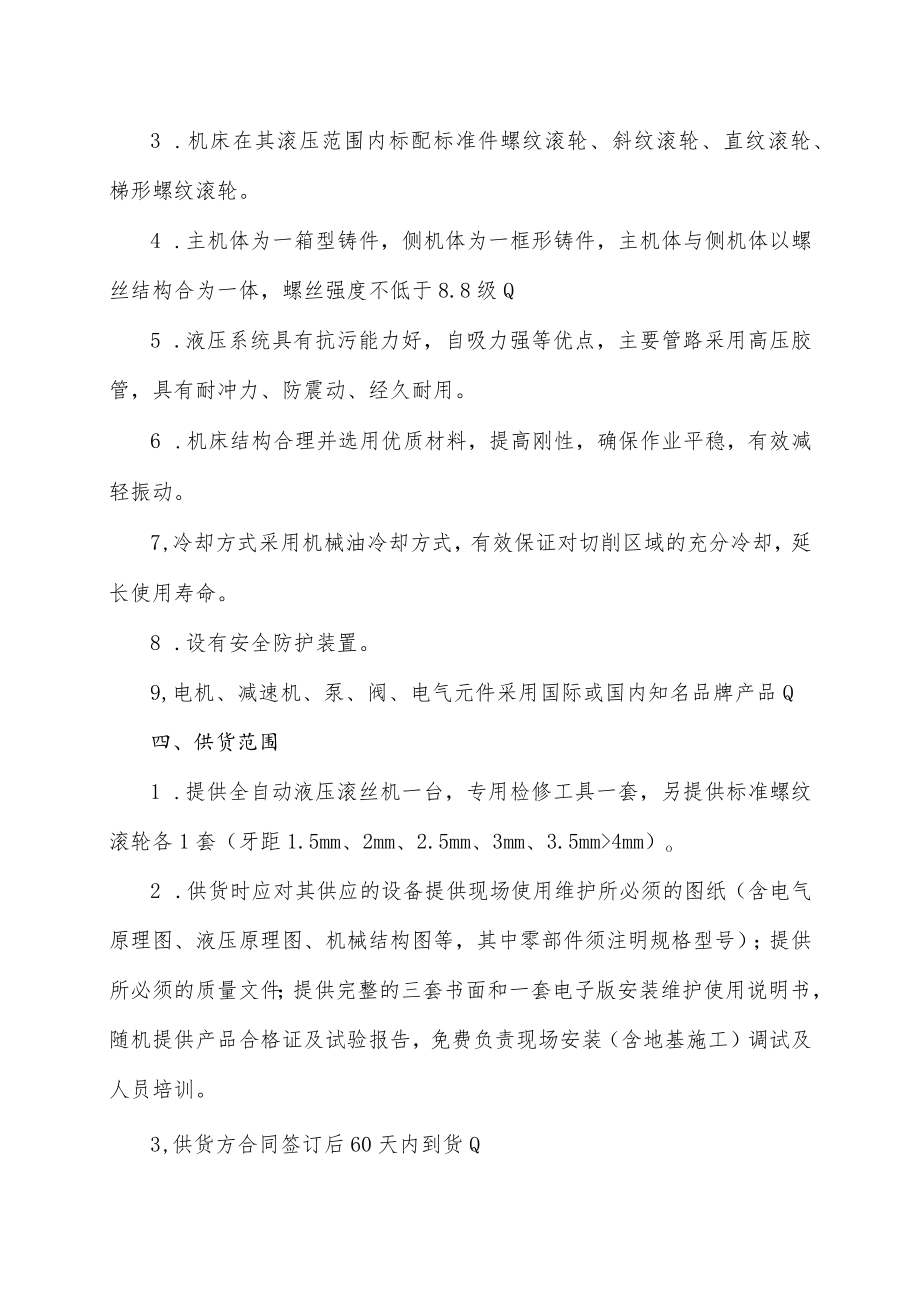

2、8)液压电机功率:4.OKW;(9)主轴倾斜角:约10。;(10)电源电压:380V50HZ;3 .机床在其滚压范围内标配标准件螺纹滚轮、斜纹滚轮、直纹滚轮、梯形螺纹滚轮。4 .主机体为一箱型铸件,侧机体为一框形铸件,主机体与侧机体以螺丝结构合为一体,螺丝强度不低于8.8级Q5 .液压系统具有抗污能力好,自吸力强等优点,主要管路采用高压胶管,具有耐冲力、防震动、经久耐用。6 .机床结构合理并选用优质材料,提高刚性,确保作业平稳,有效减轻振动。7,冷却方式采用机械油冷却方式,有效保证对切削区域的充分冷却,延长使用寿命。8 .设有安全防护装置。9,电机、减速机、泵、阀、电气元件采用国际或国内知名品

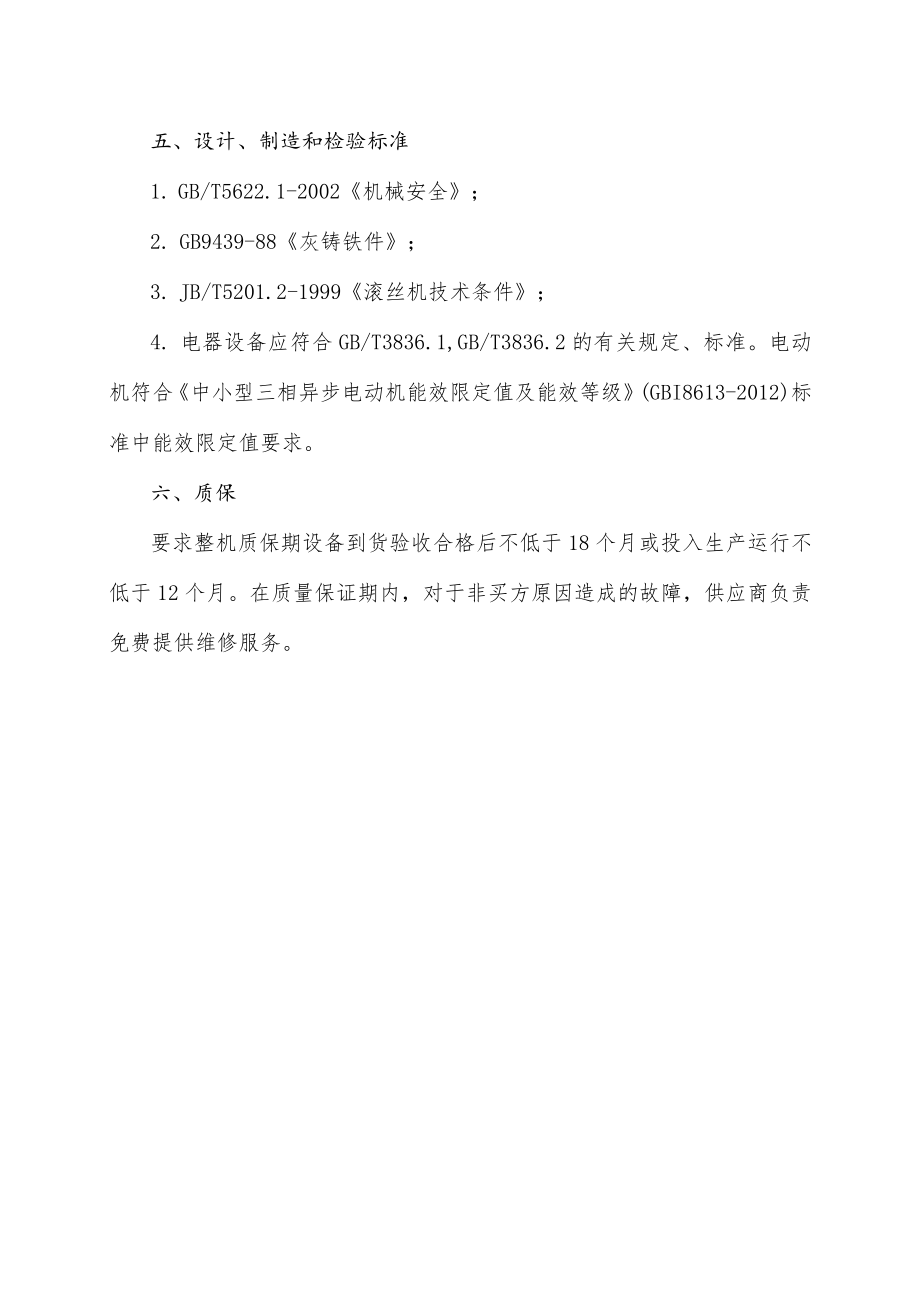

3、牌产品Q四、供货范围1 .提供全自动液压滚丝机一台,专用检修工具一套,另提供标准螺纹滚轮各1套(牙距1.5mm、2mm、2.5mm、3mm、3.5mm4mm)o2 .供货时应对其供应的设备提供现场使用维护所必须的图纸(含电气原理图、液压原理图、机械结构图等,其中零部件须注明规格型号);提供所必须的质量文件;提供完整的三套书面和一套电子版安装维护使用说明书,随机提供产品合格证及试验报告,免费负责现场安装(含地基施工)调试及人员培训。3,供货方合同签订后60天内到货Q五、设计、制造和检验标准1. GB/T5622.1-2002机械安全;2. GB9439-88灰铸铁件;3. JB/T5201.2-1999滚丝机技术条件;4. 电器设备应符合GB/T3836.1,GB/T3836.2的有关规定、标准。电动机符合中小型三相异步电动机能效限定值及能效等级(GBI8613-2012)标准中能效限定值要求。六、质保要求整机质保期设备到货验收合格后不低于18个月或投入生产运行不低于12个月。在质量保证期内,对于非买方原因造成的故障,供应商负责免费提供维修服务。
