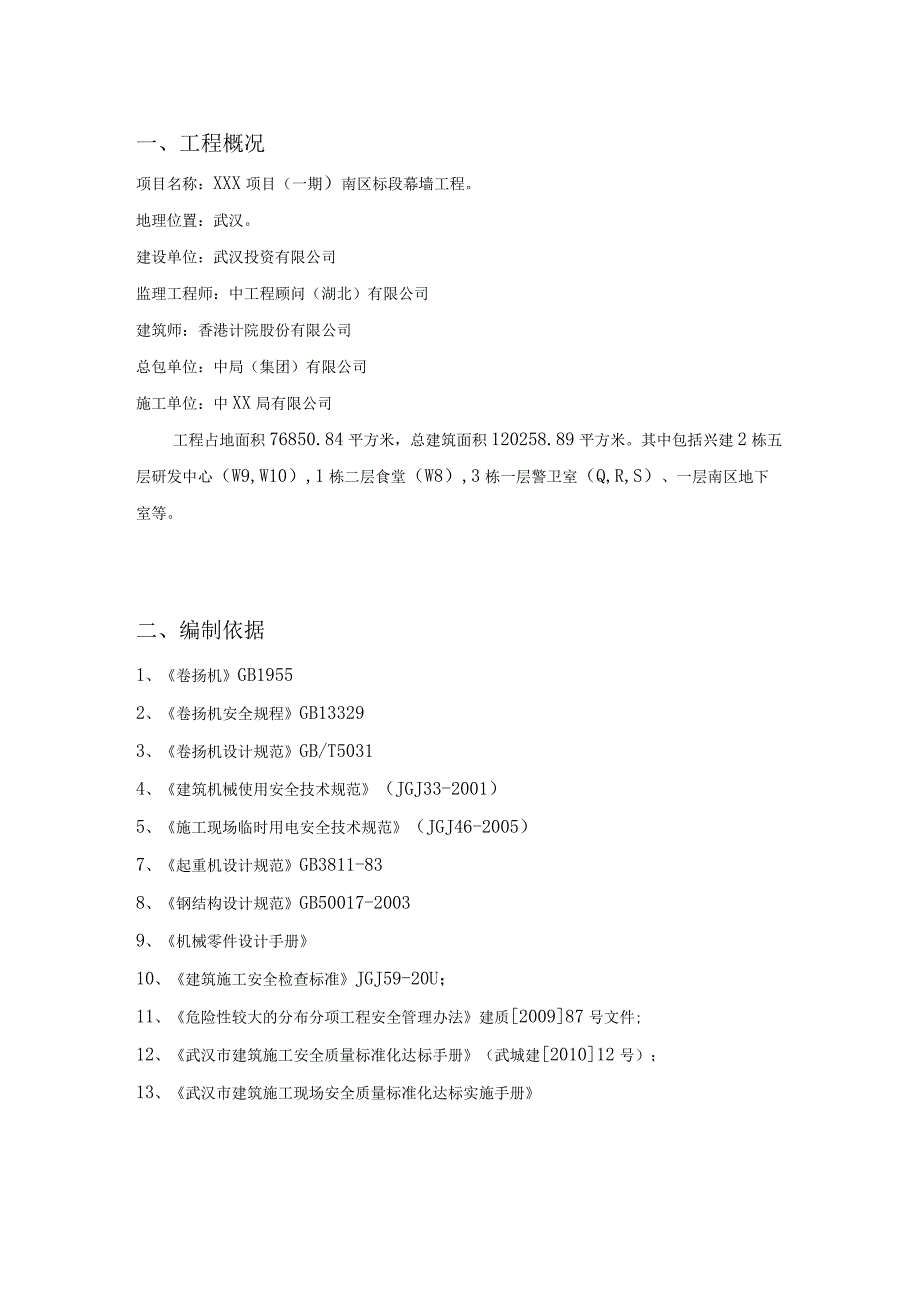

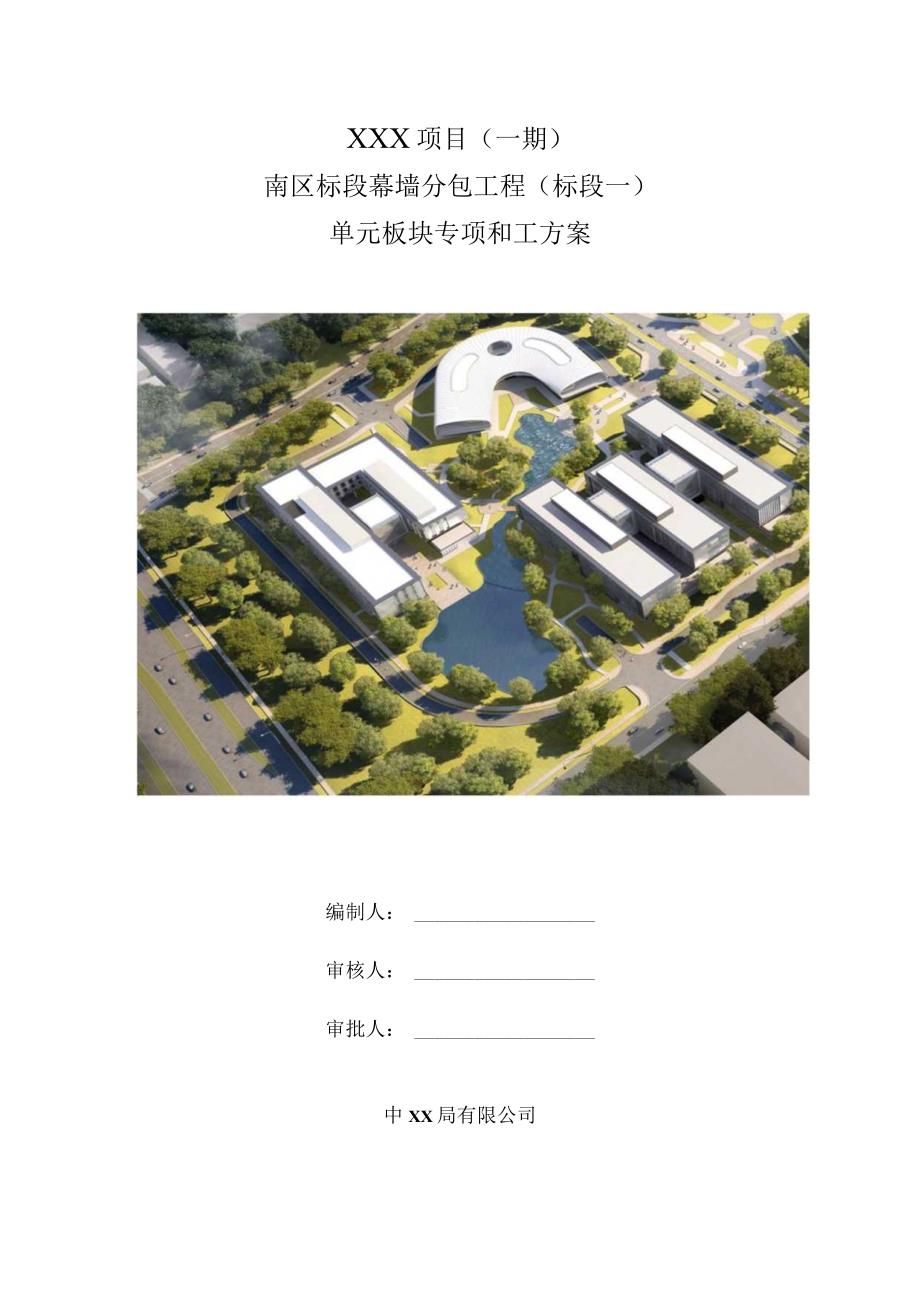

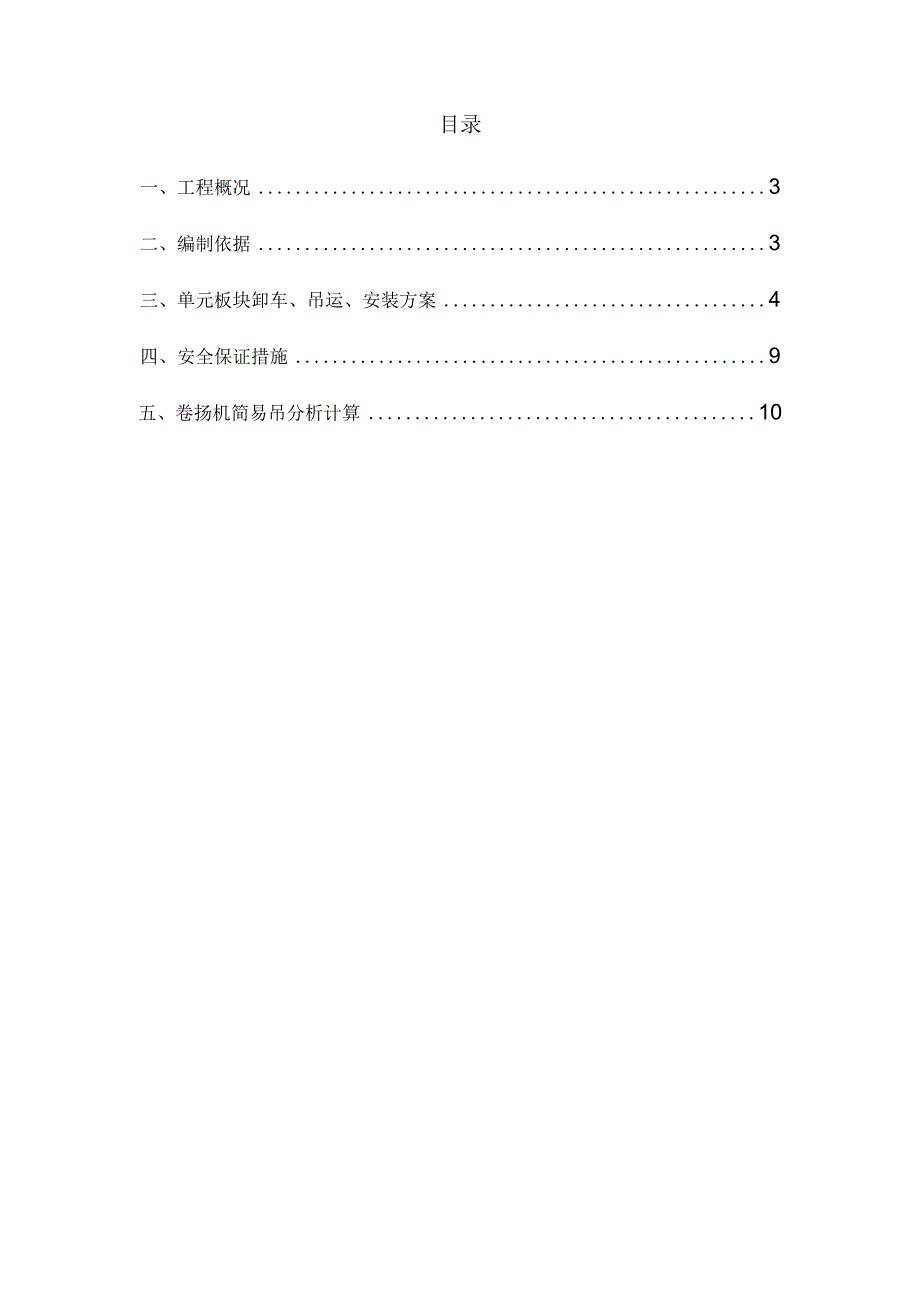

1、XXX项目（一期）南区标段幕墙分包工程（标段一）单元板块专项和工方案编制人：审核人：审批人：中XX局有限公司目录一、工程概况3二、编制依据3三、单元板块卸车、吊运、安装方案4四、安全保证措施9五、卷扬机简易吊分析计算10一、工程概况项目名称：XXX项目（一期）南区标段幕墙工程。地理位置：武汉。建设单位：武汉投资有限公司监理工程师：中工程顾问（湖北）有限公司建筑师：香港计院股份有限公司总包单位：中局（集团）有限公司施工单位：中XX局有限公司工程占地面积76850.84平方米，总建筑面积120258.89平方米。其中包括兴建2栋五层研发中心（W9,W10）,1栋二层食堂（W8）,3栋一层警卫室（Q
2、,R,S）、一层南区地下室等。二、编制依据1、卷扬机GB19552、卷扬机安全规程GB133293、卷扬机设计规范GB/T50314、建筑机械使用安全技术规范（JGJ33-2001）5、施工现场临时用电安全技术规范（JGJ46-2005）7、起重机设计规范GB3811-838、钢结构设计规范GB50017-20039、机械零件设计手册10、建筑施工安全检查标准JGJ59-20U；11、危险性较大的分布分项工程安全管理办法建质200987号文件;12、武汉市建筑施工安全质量标准化达标手册（武城建201012号）；13、武汉市建筑施工现场安全质量标准化达标实施手册三、单元板块吊装方案1、卷扬机简易
3、吊实物案例图片设备使用案例我公司使用卷扬机简易吊进行单元板块施工的方案非常成熟，在武汉保利文化广场工程、积玉桥万达工程、长江设计大楼工程、泛海城市广场、长沙华远工程、长沙财富岳麓工程等均使用该设备进行单元板块吊装。2、卷扬机简易吊钢架图纸我公司根据多年单元幕墙的施工经验设计的卷扬机简易吊，主要动力来源为卷扬机，为定型产品。其钢支架和配重通过专业设计。3、卷扬机简易吊特点及参数卷扬机简易吊设备具有结构简单，成本低廉，设备占用空间小，操作简单，移位方便、灵活，安全可靠，为XXX项目单元板块吊装设备的首选。该设备配置卷扬机为JM2型卷扬机，主要参数钢丝绳额定拉力20kN,额定速度18mmi11oXX
4、X项目W9单元板块共有单元板块约1098个，其中最大单元板块重量约为400KGo考虑到各种因素影响，卷扬机简易吊的起重的重量不超过1吨为宜，所以本卷扬机简易吊可以满足施工要求。4、单元板块吊装步骤：（1）根据施工图选择需要吊装的单元板块，单件重量不得大于1T,并检查卷扬机及支架安装就位情况。（2）向下开启卷扬机，放下钢索，将单元板块与起吊钩连接好，向上开启卷扬机，配合手动液压车或平板支架，起吊单元板块，用揽风绳或操作人员稳住单元板块，保持平衡。（3）将板块移动到安装楼层、部位，配合操作人员安装单元板块。（4）待单元板块安装到位后，松开卷扬机吊钩，继续吊装下一块。5、卷扬机支撑架分析计算后面章节
5、进行了详细论述。6、单元板块的运输、卸车我项目部根据XXX项目的实际情况，将该工程单元幕墙进行分区分段施工。OOOOoisiWMFnl各分区单元板块数量如下:序号栋号区段板块数量1W9（1098块）W9-1区（3-屋面层）单元板块3842W9-2区（3-6层）单元板块3123W9-3区（3层-屋面层）单元板块393分区平面图目部拟采用9.6米的平板车运输单元板块。单元板块运输理论车次需求量统计：序号板块种类板块规格板块数量每车运输量车次需求量1起始板块1米*1.5米27524122标准板块4.5米*1.5米8231269以上单元板块理论需求量共计81车次。XXX项目的单元板块主要在W9,我项目
6、部为了提高工作效率考虑使用叉车。7、单元板块转运、发射本工程现场作业场地狭小，我项目部将与总包方协调，由总包方指定区域存放我司运到现场的板块。根据施工场地情况，W9南联体南面没有硬化场地，我项目部单元板块转运、发射需要在地面制作运输通道轨道。场地硬化的地方，单元板块直接从地面起吊进行吊装。IlSliea地面板块运输通道轨道卷扬机的易吊卷扬机向易吊单元板块发射单元板块吊装地面板块运输通道恻剖图木板,作为枕木使用）I25四、安全保证措施1、单元板块卸车安全措施1）单元体卸车按总包划定的存放区域排放整齐，单元体存放区必须挂产品标识牌，外设栏杆或者拉警戒线进行成品保护。单元板块上面需盖上木板或彩条布、
7、防止被油质，水泥、等其它染。2）单元体卸车地面人员必须配合检查钢丝绳是否有滑头、断股、锁扣是否松动、单元体存放架焊接及螺接处是否存在异常。捆绑板块的锁紧器是否松动，如有异常立即报相关专业人员进行整改合格后方可吊装施工。3）单元板块起吊前必须在地面由专人用锁紧器将板块捆绑牢固，绑完后检查是否绑扎牢固，挂钩前必须，检查挂钩、锁扣，钢丝绳是否有滑头，断股，板块存放架焊接及螺接处是否存在异常。如发现异常应及时更换或整改。4）塔式吊机起吊前由专业信号工用对讲机和塔师通话，信号工讲话吐词一定要清楚上多少厘米，下多少厘米。塔师在没听清楚信号工指挥口令前有权不起动吊机，塔师一定要听清信号工的口令（板块转运部分
8、地方叉车无法转运需塔吊）。5）单元体起吊前必须在吊安装作业挂安全警示牌（上方吊物禁止通行）在吊装作业区域地面要拉好警戒线派专人看守，防止地面其它无关人员进入吊装区。2、单元体发射、安装及安全措施将单元板块推到所需发射的位置。单元体发射时施工人员应挂好安全带，拉好板块下端的风绳、目视单元体、手持对讲机、直到单元体到安装部位，如有异常紧急与相关人员联系。挂钩起吊前必须检查事项：1）吊装小车及卷扬机是否固定牢固，运行是否正常。2）吊装小车前端的转动滑轮。a吊装小车后端的配重是否安装完善，配重是否用锁扣锁住不得谁意拆除。b卷扬后端的钢管支撑杆是否顶撑牢固，不得随意拆除。c卷扬后端的保险钢丝绳是否固牢在
9、主体结构上，锁扣是否紧定。d电箱内的电器开关否是否运行正常、电源线有无破损。e钢丝绳是否有滑头、断股、锁扣是否固牢。f单元板块上捆绑的保绳是否绑扎牢固。3、卷扬机简易吊安装单元板块安全措施3.单元板块安装基本要求1）使用的卷扬机简易吊单元板块安装满足安全要求。2）系统安装完成并经验收合格后由专人持证操作。3）项目部管理人员于霆为机械设备主管人员，负责具体班前检查等安全检查、监督工作。4）每次移位时严格按照卷扬机安装单元板块施工方窠要求进行作业。并严格按照武汉市建筑施工现场标准化手册的要求进行验收。5）在进行单元板块安装时每名操作工要穿工作服并配工具包，工具用小绳拴在工具包带或安全带上，防止坠落
10、伤人。6）在板块安装过程中，必须将板块的挂钩和小推车的一端用安全绳子系牢固，另一端系牢在主体结构柱上，严禁系在围护栏杆上，在板块安装到位后方可解下安全绳。严防高空坠物。7）遇四级以上大风、大雨、大雾、大雪等恶劣气候条件时，应停止起吊作业。8）在楼层临边处设置IIn高的安全绳，围系在主体结构柱上，施工人员临边作业时必须确保佩戴的安全带牢靠的系在安全绳上。单元板块从地面发射时地面必须拉好警戒线派专人看守，单元体挂钩前必须检查起吊钢绳是否有滑头、断股、锁扣是否松动、保险绳是否绑扎牢固、风绳是否系牢、吊装小车是否固定牢固、配重安装后是否用锁扣将配重锁住、层间吊装小车反向受力支撑钢管是否牢固、层间吊装小
11、车转动滑轮是否正常、卷扬机是否有异常声音、单元体起吊时层间每台吊装小车必须派专人看守，如有异常立即切断电源。板块起吊时地面人员要拉好风绳目视单元体，已免单元板块和其它物体相碰，造成不必要的损失。五、卷扬机支撑架分析计算钢丝绳允许拉力按下列公式计算:Fg=aFgK式中Fg-钢丝绳的允许拉力(KN);Fg一钢丝绳的钢丝破断拉力总和(KN)a-换算系数,按表14-4取用；K一钢丝绳的安全系数,按表14-5取用。钢丝绳坡段拉力换算系数钢丝绳结构换算系数6X190.856X370.826X610.80钢丝绳的安全系数用途安全系数作缆风3.5用于手动起重设备4.5用于机动起重设备5飞Fg二钢丝绳直径X钢丝
12、绳直径X501000二破断拉力=12.512.5501000=7.8KN从表中的K=56从表中的a=0.82允许拉力Fg=aFgK=O.82*7.8/5=1.28KN7.8KN满足要求经过验算得钢丝绳受力满足要求。(2)移动吊的主要技术性能计算1、幕墙工程施工组织设计方案2、规范：起重机设计规范(GB/T3811-20080钢结构设计规范(GB50017-20030)机械零件设计手册建筑机械使用安全技术规程(JGJ33-2001)建筑施工高处作业安全技术规程(JGJ80-91)移动小吊分析计算移动小吊计算主要考虑卷扬机支撑钢结构的强度和整体抗倾覆性能卷扬机支撑架钢结构计算：综合考虑卷扬机支撑架
13、的工作方式、结构形式、所选用钢材、荷载的大小及分布等因素，下述情况最为不利，须对卷扬机支撑架钢结构的强度和刚度进行校核。移动小吊的设计图卷扬机支撑钢结构所用的材料（材质均为Q235B）：A. 10槽钢B. 6槽钢荷载确定小吊额定起重量为1200KG,吊具及辅助设施50KG,考虑1.1的动载,动荷载的分项系数L4,则1）起重荷载的设计值P为P=l.4xl.Ix（1200+50）x9.8=18865（N）取整P=18.7KN其它自重荷载（配重）G1=6KNG2=5KN（起升卷扬机自重）G3=l.9KN（金属结构）钢索与卷扬机连接点距地面高度为600mm,计算可得钢索与地平面夹角约为24.6。卷扬机
