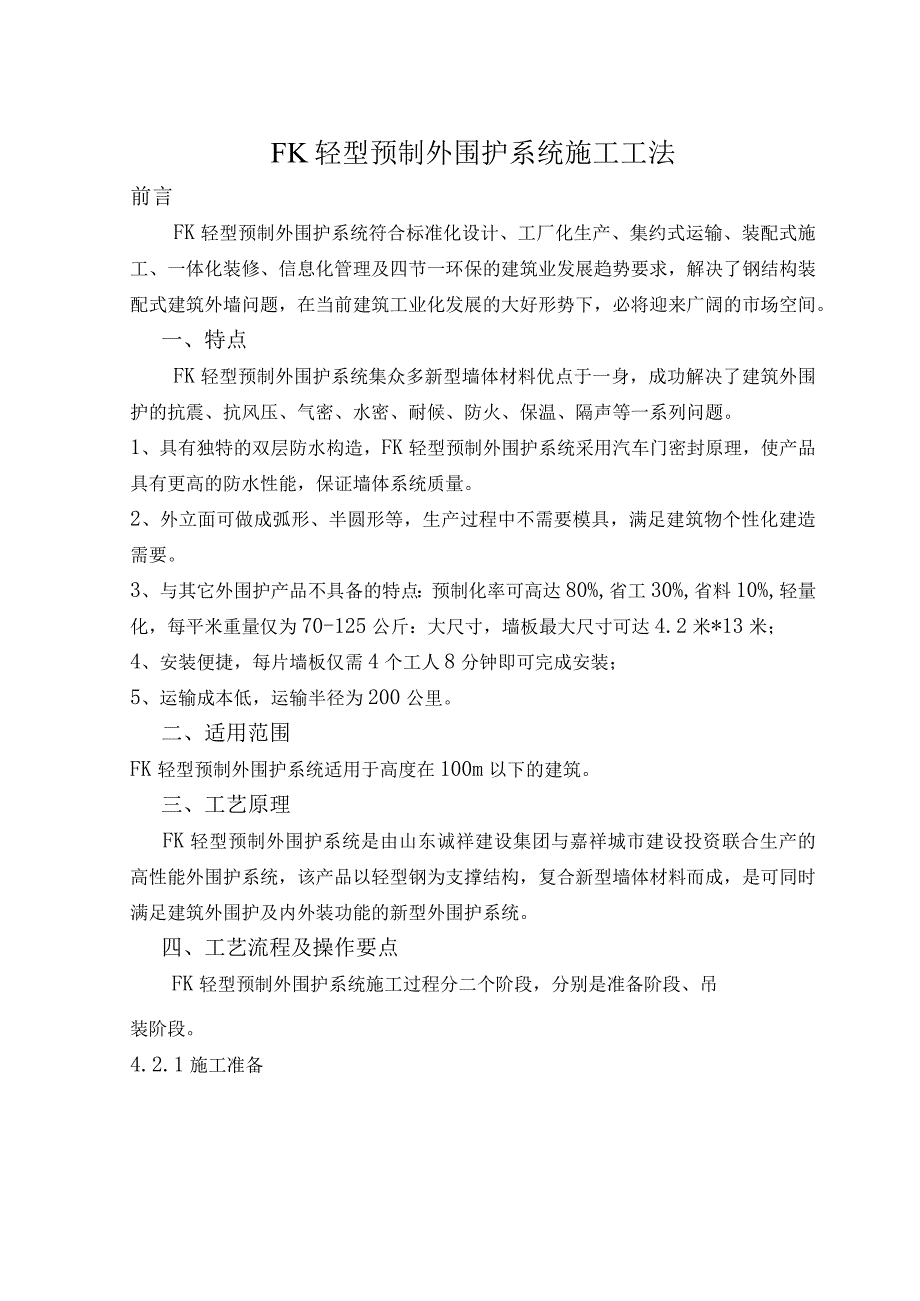

1、FK轻型预制外围护系统施工工法前言FK轻型预制外围护系统符合标准化设计、工厂化生产、集约式运输、装配式施工、一体化装修、信息化管理及四节一环保的建筑业发展趋势要求，解决了钢结构装配式建筑外墙问题，在当前建筑工业化发展的大好形势下，必将迎来广阔的市场空间。一、特点FK轻型预制外围护系统集众多新型墙体材料优点于一身，成功解决了建筑外围护的抗震、抗风压、气密、水密、耐候、防火、保温、隔声等一系列问题。1、具有独特的双层防水构造，FK轻型预制外围护系统采用汽车门密封原理，使产品具有更高的防水性能，保证墙体系统质量。2、外立面可做成弧形、半圆形等，生产过程中不需要模具，满足建筑物个性化建造需要。3、与其
2、它外围护产品不具备的特点：预制化率可高达80%,省工30%,省料10%,轻量化，每平米重量仅为70-125公斤：大尺寸，墙板最大尺寸可达4.2米*13米；4、安装便捷，每片墙板仅需4个工人8分钟即可完成安装；5、运输成本低，运输半径为200公里。二、适用范围FK轻型预制外围护系统适用于高度在100m以下的建筑。三、工艺原理FK轻型预制外围护系统是由山东诚祥建设集团与嘉祥城市建设投资联合生产的高性能外围护系统，该产品以轻型钢为支撑结构，复合新型墙体材料而成，是可同时满足建筑外围护及内外装功能的新型外围护系统。四、工艺流程及操作要点FK轻型预制外围护系统施工过程分二个阶段，分别是准备阶段、吊装阶段
3、。4.2.1施工准备1、墙板堆放(1)墙体单元已在加工区组装完成，并按建筑楼层与轴线编号。(2)对墙体单位进行质量验收，包括墙体尺寸、平整度、洞口加固及墙板连接质量。(3)墙板保存在指定的临时放置处，直到使用。(4)临时放置处要有足够的空间。(5)下图所示，保管墙板块数在6块以下，各墙板与砧木垂直放置。注意，墙板堆放一定要水平，防止翻板。(6)保管墙板的时候要注意雨水等自然因素，可用苫布将墙板遮盖住。2、现场准备(1)安装施工前，应复核墙体装配位置，节点连接构造及临时支撑方案等。(2)与墙体连接处的楼面、梁面、柱面和地面已清理干净。(3)所有预埋件及连接件等应清理扶植，清除锈蚀。(4)安装施工

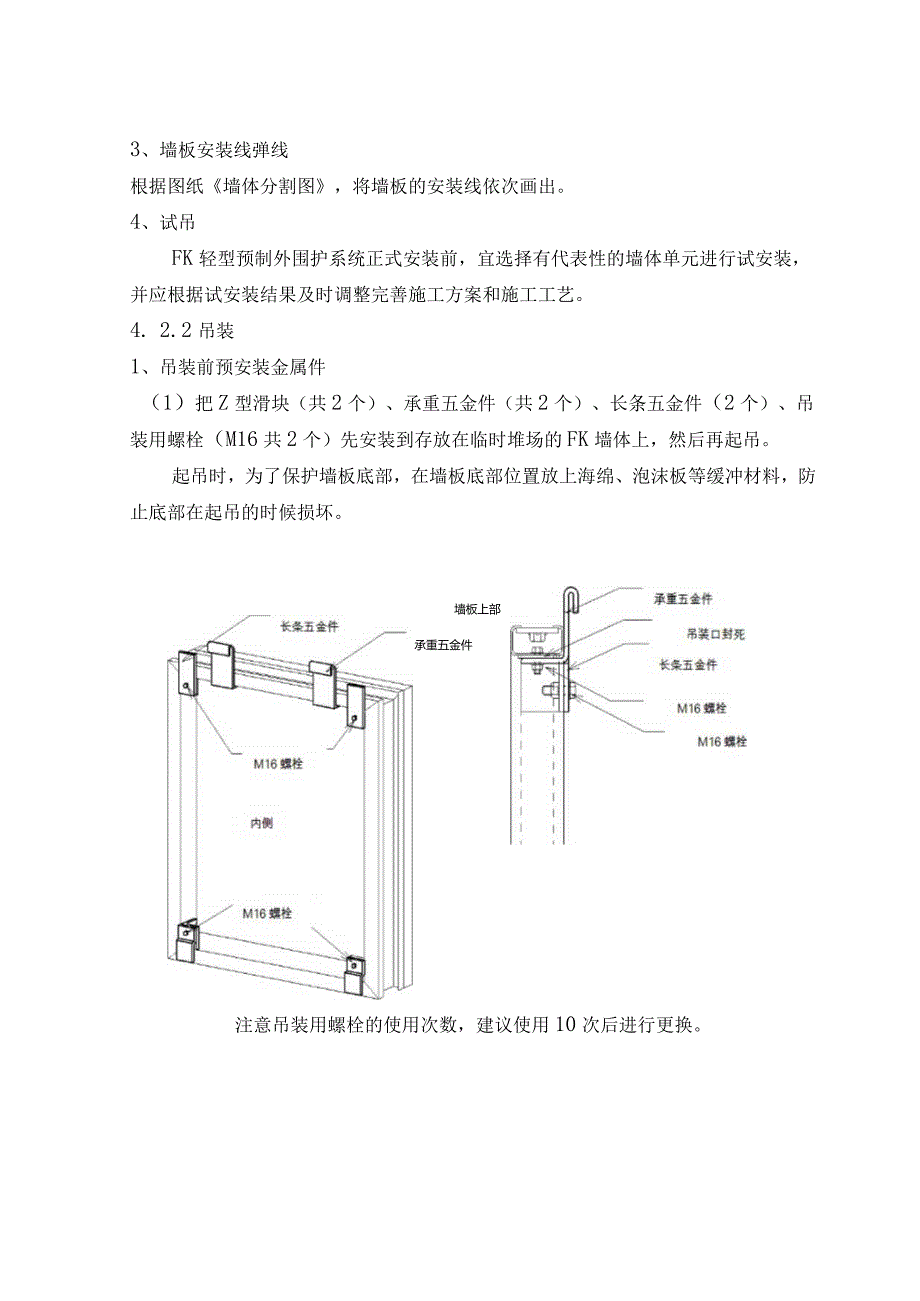

4、前，应检查复核吊装设备及吊具处于安全操作状态。养护膜枕木位置瞰宽长度和宽度的枕木需要足够长来支撑墙板。3、墙板安装线弹线根据图纸墙体分割图，将墙板的安装线依次画出。4、试吊FK轻型预制外围护系统正式安装前，宜选择有代表性的墙体单元进行试安装，并应根据试安装结果及时调整完善施工方案和施工工艺。4. 2.2吊装1、吊装前预安装金属件（1）把Z型滑块（共2个）、承重五金件（共2个）、长条五金件（2个）、吊装用螺栓（M16共2个）先安装到存放在临时堆场的FK墙体上，然后再起吊。起吊时，为了保护墙板底部，在墙板底部位置放上海绵、泡沫板等缓冲材料，防止底部在起吊的时候损坏。承重五金件墙板上部注意吊装用螺栓
5、的使用次数，建议使用10次后进行更换。（2）吊起的FK墙板在预定位置、离主体结构有一定距离（至少500mm远）的地方缓慢放下。（3）螺栓的紧固程度为400-500kgfcm即可（用手部力量刚刚拧紧的程度），安装工作开始前进行确认。（4）强风时（风速达IOm/s以上）禁止进行施工作业。2、主要吊装设备电焊机、切割机、电动扳手、吊装设备（吊车）。3、墙板吊装（1）基础防水胶带的安装(2)基础防水金属件的安装(3)墙体吊装注意：吊装时用单眼吊装螺栓，根部要充分拧紧。煌疾Illlinilllllllllllll吊车先缓慢吊起上面墙板，使墙板底部落在缓冲材料上，并使层的墙板负有一定的荷载。4、安装顺序装
6、顺序（1）1层部分先安装基准墙板。用起重机将墙体吊至预定位置，距离基准墙板约40mm处落下，并将高度调节螺栓安装完毕，利用量尺进行检查。将长条五金件靠近角钢，并将承重五金件挂在角钢上。煌疾用高度调节螺栓调整墙板两端高度至水平将调高螺母穿入工具中，并如图所示连接到墙板上高度调节孔上，高度调节工具坐在角钢上，利用调高螺母对墙板进行高度调节。这个过程要在墙板吊着的状态进行，高度比预定高度高出IOnmI为宜，如果过低会压住下面胶条，需要注意。高度调节孔将安装墙体向基准墙体横向调节，板缝距离为设计尺寸（板件夹一个20mm宽的木块，上下各一个），移动时使用手虎钳等工具。内外调节，保证楼面平整度。下部Z型滑
7、块及连接片最终固定。8焊接10上邮安装十字片(20mm)1、一般部位（：2、连接件位置75、墙板吊装检查检查包括：墙板安装前检查、焊接部位检查、吊装到指定位置后垂直度检查、破损度。检查项目检查标准检查方法墙板错位量尺或靠尺x-3mm以内板缝错位/-M20MMSIA量尺IIIII板缝大小Al量尺A2A2-A12MMJ五、材料5. 1FK轻型预制外围护系统产品性能（FK检测值）抗震满足8度抗震设防要求隔声RW45dB抗风压等级第9级（5.OkPa）（最高标准）水密性第5级（2.OkPa）（最高标准）气密性第4级（最高标准）平面内变形第5级（最高标准）墙体热传导系数0.34W(m2.K)防火完整性：
8、工121Inin,隔热性三121min,新版建筑设计防火规范中一类建筑非承重外墙的不燃性要求为三60min,产品特点大尺寸最大尺寸为4.2m*13m安装便捷1片/4A.8分钟便于回收回收率100%超耐久与结构等寿命（工70年）轻量化重量：70-125Kg11f预制化80%外观多样建筑师可任意创意运输成本低20Okm运输半径，物流成本可忽略可替换替换率100%性价化高与传统砌筑墙体持平5. 2金属材料由于外围护墙体所用金属构件和金属配件可能会承受大气环境中各种不利因素的影响，除不锈钢、耐候钢外，碳素结构钢、低合金结构钢等金属材料外，都应进行热侵镀锌或其他有效的表面防腐处理，以保证外围护墙体的耐久
9、性和安全性。5. 3密封材料5. 3.1墙体工程所用双泡胶条采用三元乙丙橡胶、硅酸胶等耐候性好、永久变形小的材料，避免给墙体带来不安全的隐患。6. 3.2墙体工程所采用的硅酮类胶、聚氨酯类胶等应具有与接触材料相适应的粘结性能和耐久性，并具有与主体结构变形相适应的能力，这些胶在建筑上已被广泛采用，而且已有了比较成熟的经验。六、机具设备电焊机、切割机、电动扳手、手虎钳、起吊工具、Z型滑块、缓冲材料、枕木、毡布、缆风绳等七、劳动组织及安全7 .1劳动力计划一览表序号工种人数备注1起重工22信号工23焊工24钳工25技工26力工47.2安全注意事项7. 2.1FK轻型预制外围护系的安装施工除应符合现行
10、行业标准建筑施工高处作业安全技术规范JGJ80建筑机械使用安全技术规程JGJ33施工现场临时用电安全技术规程JGJ46的有关规定外，尚应符合施工组织设计中的相应规定。8. 2.2安装施工机具在进场之前，应进行全面的检查和检修；在使用中，还应定期进行安全检查，开工前，应进行试运转，手持电动工具应进行绝缘电压试验。吊装机具操作人员应经专业培训。9. 2.3当FK轻型预制外围护系统与主体结构施工交叉作业时，结构施工层的下方应采取可靠的安全防护措施。724现场焊接作业时，应采取可靠的防水措施。10. .5严禁站立或坐、骑在墙体、门窗构件上进行施工。11. 2.6遇到雨雪大雾天气,或者风力大于5级时,不
11、得进行吊装作业。12. .7施工过程中，每完成一道施工工序后，应及时清理施工现场遗留的杂物，施工过程中，不得在窗台、栏杆上放置施工工具，在脚手架和吊篮上施工时，不得随意抛物品。八、质量要求12.1 控项目8LlFK轻型预制外围护系统安装所有材料的品种、规格、性能、等级应符合设计要求及国家现行有关标准的规定检验方法：观察、尺量检查、检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。8 .L2主体结构上的预埋件和后置埋件的位置、数量、规格及后置埋件的拉拔力应符合设计要求。检验方法：检查隐蔽工程验收记录和拉拔试验检测报告。9 .1.3FK轻型预制外围护系统的连接件与转接件的连接、转接件与主
12、体结构的连接应符合设计要求，安装应牢固可靠。检验方法：手板检查，检查隐蔽工程验收记录10 1.4FK轻型预制外围护系统的防雷装置应与主体结构防雷装置可靠连接。检验方法：观察，检查隐蔽工程验收记录和施工记录8.1.5FK轻型预制外围护系统应无渗漏检验方法：在易渗漏部位进行淋水检查。8.2一般项目8.2.1FK轻型预制外围护系统大面应平整，胶缝应横平竖直、缝宽均匀。钢结构焊缝应平滑，防腐涂层应均匀、无破损。8.2.2FK轻型预制外围护系统安装的允许偏差应符合下表的规定。表8.3.2FK轻型预制外围护系统安装的允许偏差项目允许偏差检查方法竖缝及墙面垂直度墙体高度10.0激光经纬仪或经纬仪H3030H
13、6015.060H9020.0HH9025.0墙体水平度3.02m靠尺，钢板尺接缝直线度缝宽度（与设计值比较）2.0钢尺阳角方正用直角检测尺检查同层相邻两面板之间接缝高低差3.0深度尺同层相邻两面板表面高低差1.0用钢直尺检查胶条之间接缝高低差1.0深度尺九、效益分析FK轻型预制外围护系统施工：1、施工速度快，缩短了工期，节省了人工费2、施工现场仅需拼装作业，无需脚手架，极大提高安装效率，节省了脚手架租赁费用。3、降低施工废料及粉尘的排放4、降低了运输成本。5、墙板材料不破坏土地资源，自身科技含量高，满足住宅墙体所需各种功能的要求，符合住宅可持续发展和优质性的要求。十、应用实例年产40万11fFK轻型预制外围护系统生产线项目综合楼，位于*任公司，总建筑面积为3848.05,地上5层，建筑高度19.05米；外墙采用FK轻型预制外围护系统，外墙总面积2484.12平方米，共145块墙板，FK外围护系统包含外墙围护结构、外墙保温、外墙装饰真石漆、内墙装饰乳胶漆、外窗等外墙功能属性。运用于*10#楼项目，吊装前做了详细的施工方案并
