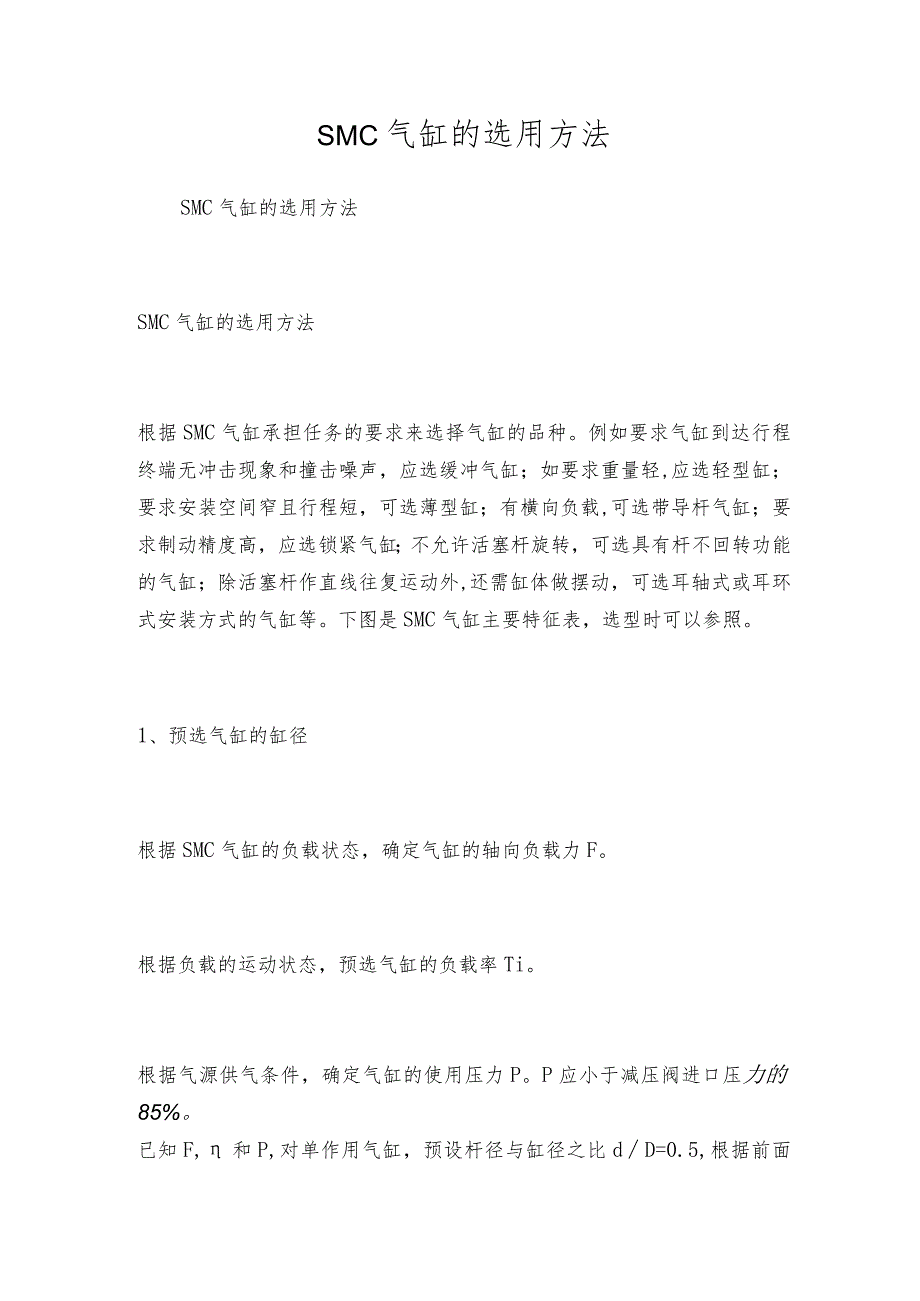

SMC气缸的选用方法.docx_第1页
第1页 / 共3页

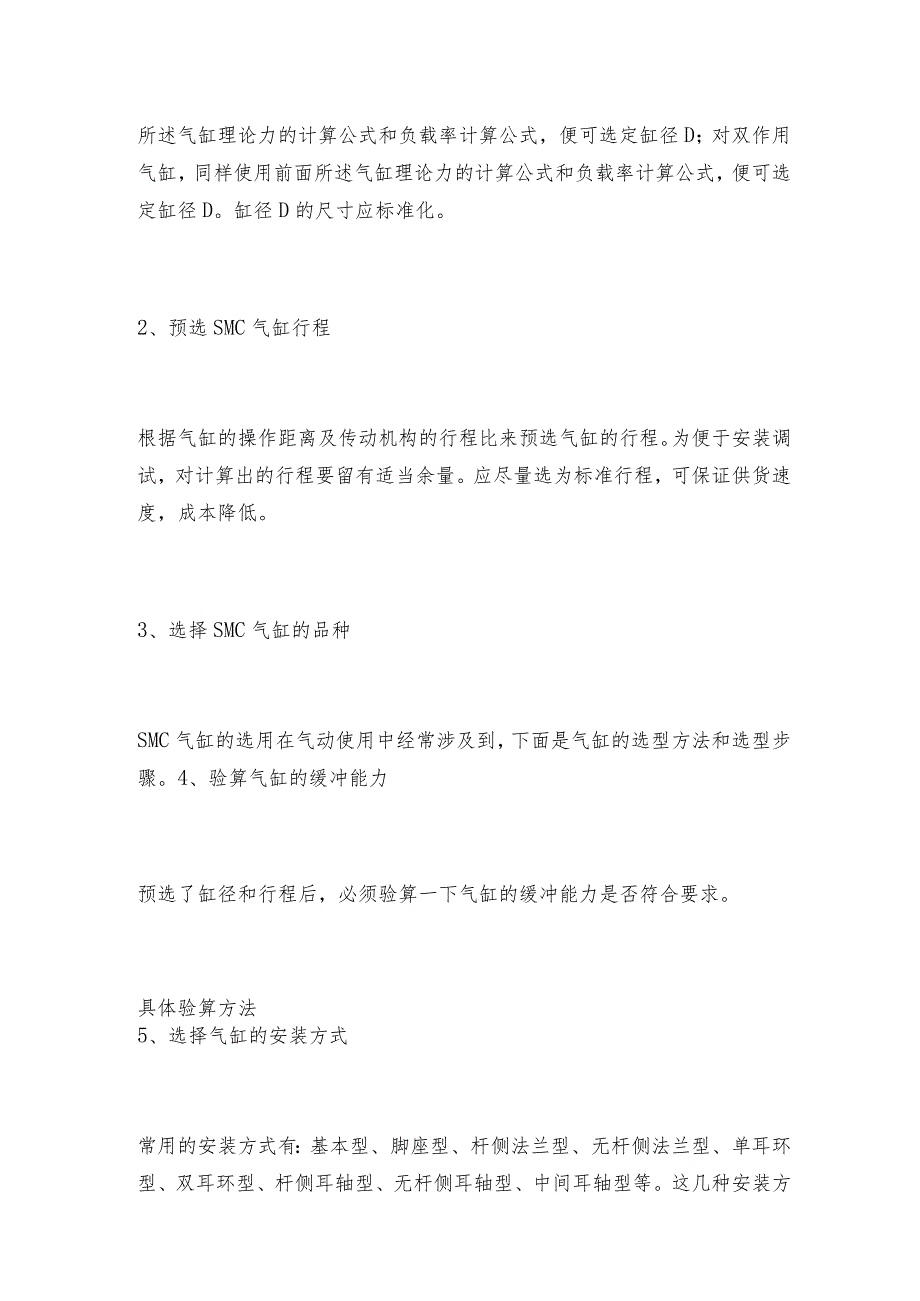

SMC气缸的选用方法.docx_第2页
第2页 / 共3页

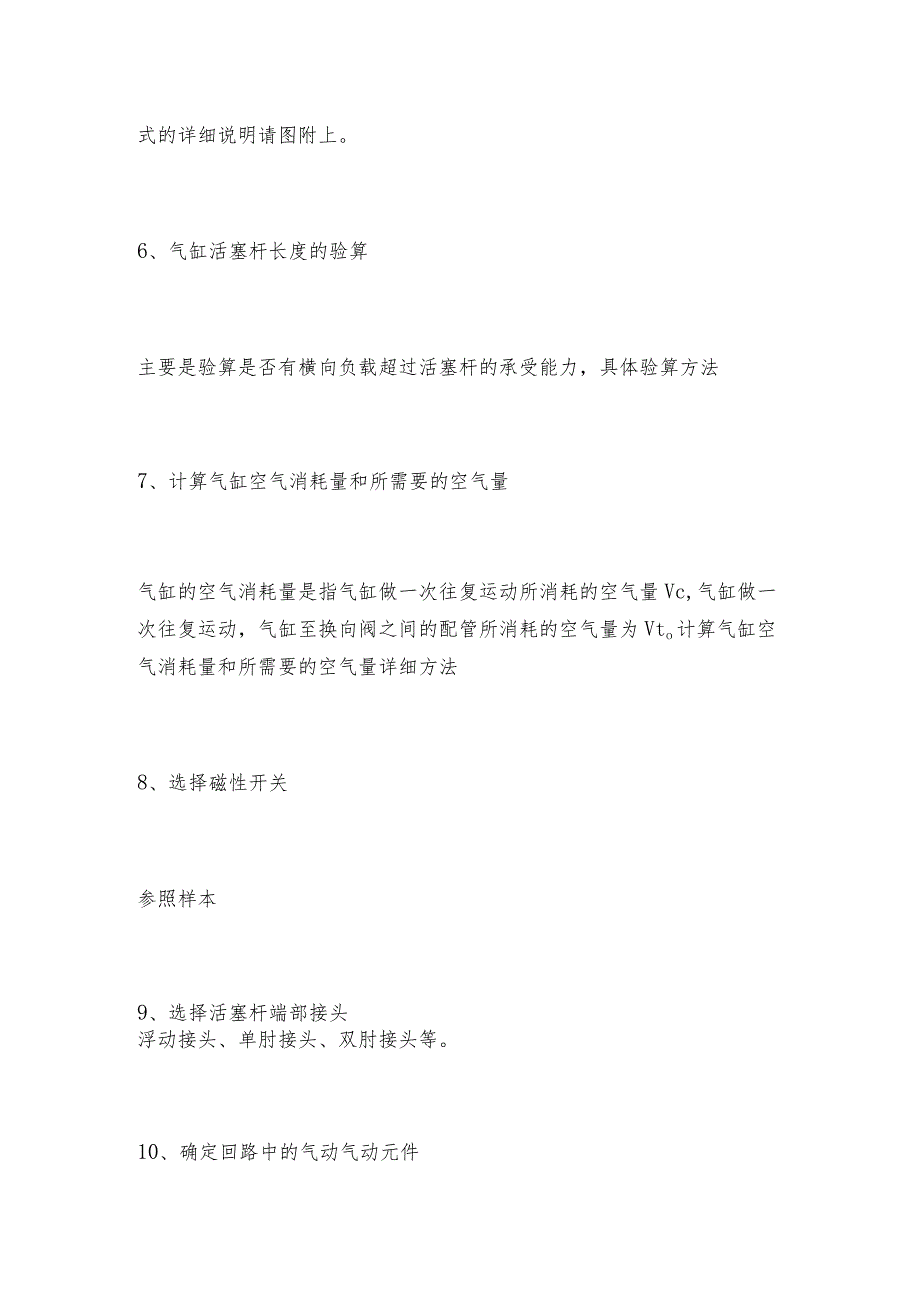

SMC气缸的选用方法.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《SMC气缸的选用方法.docx》由会员分享,可在线阅读,更多相关《SMC气缸的选用方法.docx(3页珍藏版)》请在第壹文秘上搜索。

1、SMC气缸的选用方法SMC气缸的选用方法SMC气缸的选用方法根据SMC气缸承担任务的要求来选择气缸的品种。例如要求气缸到达行程终端无冲击现象和撞击噪声,应选缓冲气缸;如要求重量轻,应选轻型缸;要求安装空间窄且行程短,可选薄型缸;有横向负载,可选带导杆气缸;要求制动精度高,应选锁紧气缸;不允许活塞杆旋转,可选具有杆不回转功能的气缸;除活塞杆作直线往复运动外,还需缸体做摆动,可选耳轴式或耳环式安装方式的气缸等。下图是SMC气缸主要特征表,选型时可以参照。1、预选气缸的缸径根据SMC气缸的负载状态,确定气缸的轴向负载力F。根据负载的运动状态,预选气缸的负载率Ti。根据气源供气条件,确定气缸的使用压力

2、P。P应小于减压阀进口压力的85%。已知F,和P,对单作用气缸,预设杆径与缸径之比dD=0.5,根据前面所述气缸理论力的计算公式和负载率计算公式,便可选定缸径D;对双作用气缸,同样使用前面所述气缸理论力的计算公式和负载率计算公式,便可选定缸径D。缸径D的尺寸应标准化。2、预选SMC气缸行程根据气缸的操作距离及传动机构的行程比来预选气缸的行程。为便于安装调试,对计算出的行程要留有适当余量。应尽量选为标准行程,可保证供货速度,成本降低。3、选择SMC气缸的品种SMC气缸的选用在气动使用中经常涉及到,下面是气缸的选型方法和选型步骤。4、验算气缸的缓冲能力预选了缸径和行程后,必须验算一下气缸的缓冲能力是否符合要求。具体验算方法5、选择气缸的安装方式常用的安装方式有:基本型、脚座型、杆侧法兰型、无杆侧法兰型、单耳环型、双耳环型、杆侧耳轴型、无杆侧耳轴型、中间耳轴型等。这几种安装方式的详细说明请图附上。6、气缸活塞杆长度的验算主要是验算是否有横向负载超过活塞杆的承受能力,具体验算方法7、计算气缸空气消耗量和所需要的空气量气缸的空气消耗量是指气缸做一次往复运动所消耗的空气量Vc,气缸做一次往复运动,气缸至换向阀之间的配管所消耗的空气量为Vto计算气缸空气消耗量和所需要的空气量详细方法8、选择磁性开关参照样本9、选择活塞杆端部接头浮动接头、单肘接头、双肘接头等。10、确定回路中的气动气动元件
