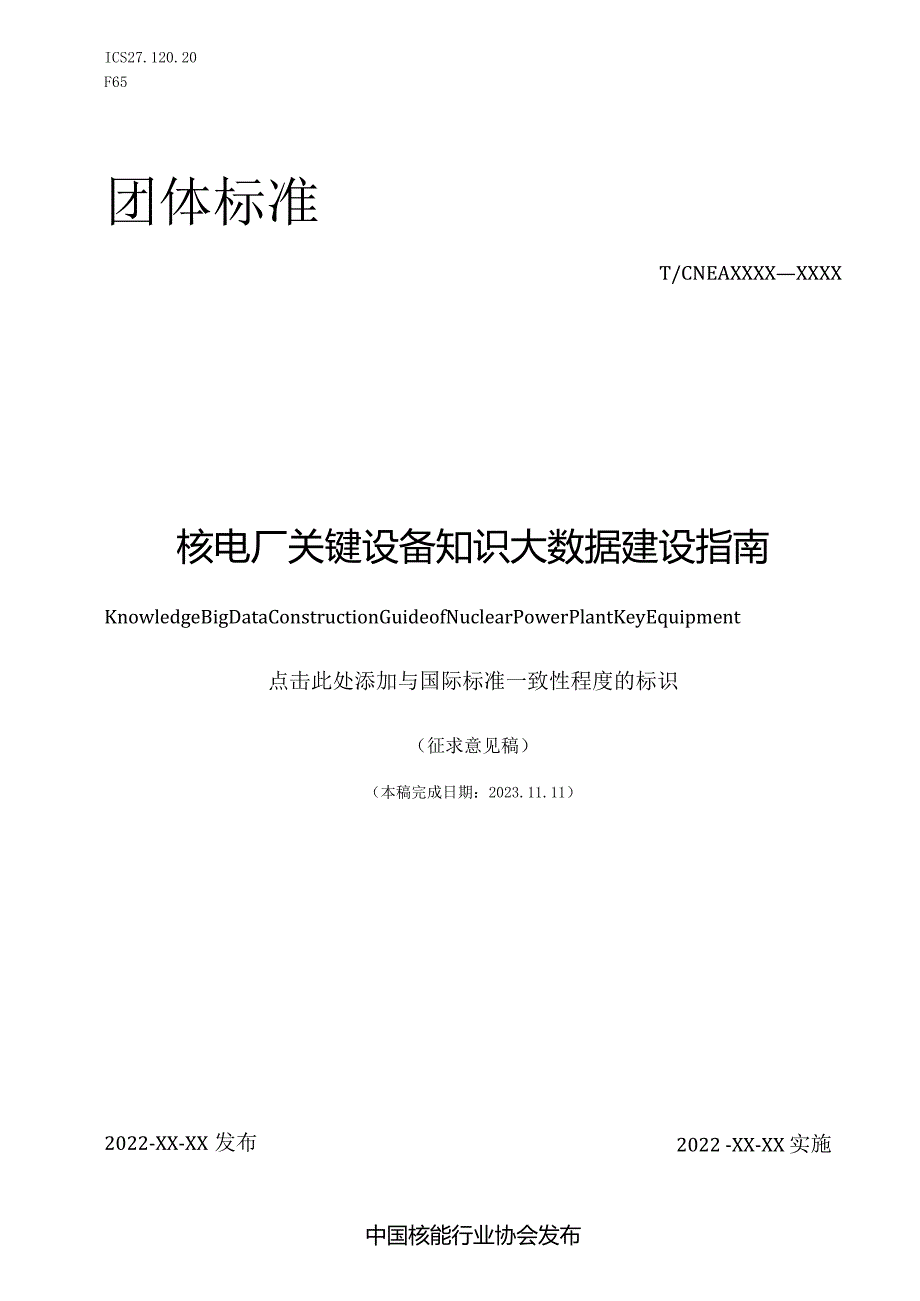

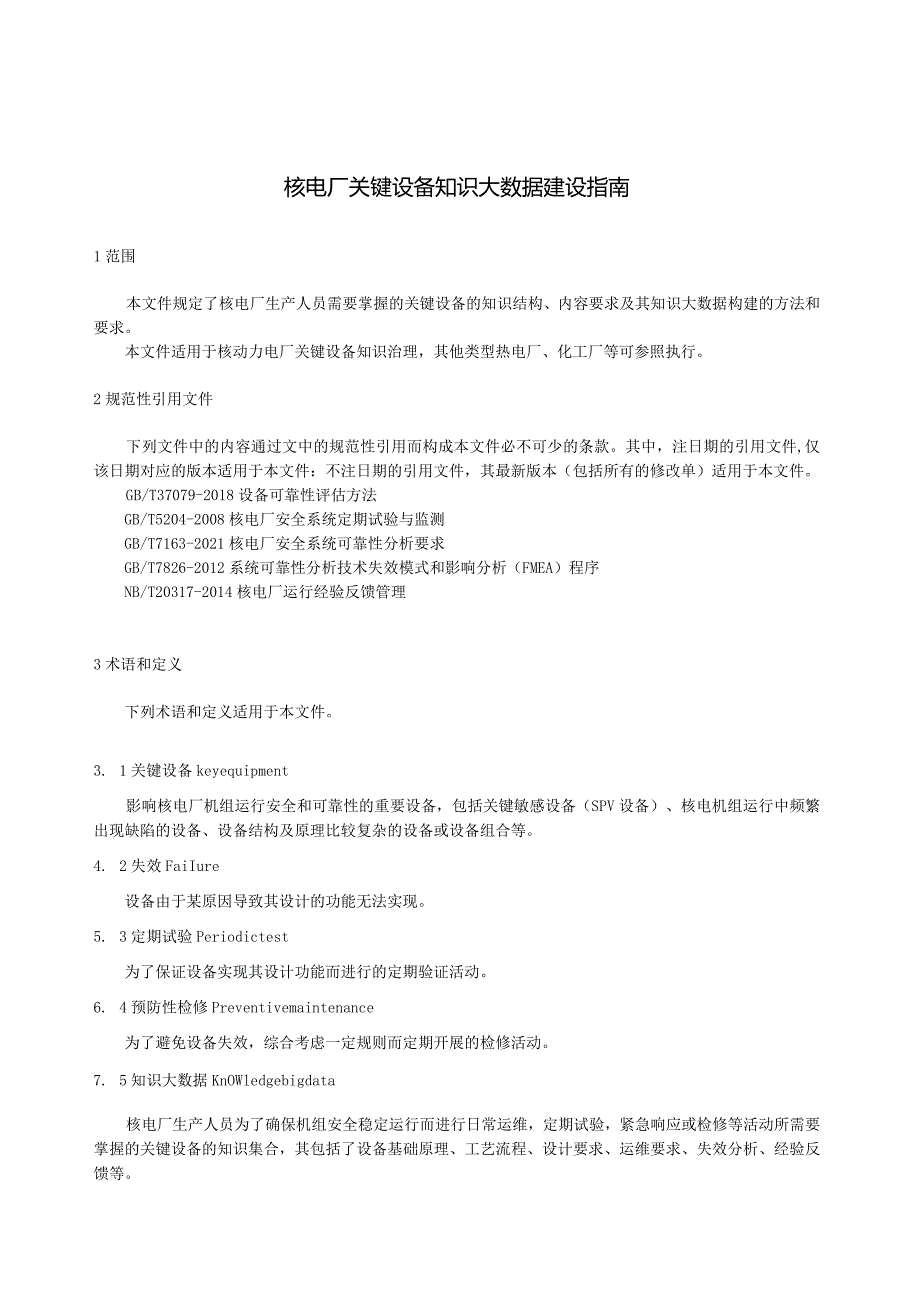

1、ICS27.120.20F65团体标准T/CNEAXXXXXXXX核电厂关键设备知识大数据建设指南KnowledgeBigDataConstructionGuideofNuclearPowerPlantKeyEquipment点击此处添加与国际标准一致性程度的标识（征求意见稿）（本稿完成日期：2023.11.11）2022 -XX-XX 实施2022-XX-XX发布中国核能行业协会发布核电厂关键设备知识大数据建设指南1范围本文件规定了核电厂生产人员需要掌握的关键设备的知识结构、内容要求及其知识大数据构建的方法和要求。本文件适用于核动力电厂关键设备知识治理，其他类型热电厂、化工厂等可参照执行。2
2、规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T37079-2018设备可靠性评估方法GB/T5204-2008核电厂安全系统定期试验与监测GB/T7163-2021核电厂安全系统可靠性分析要求GB/T7826-2012系统可靠性分析技术失效模式和影响分析（FMEA）程序NB/T20317-2014核电厂运行经验反馈管理3术语和定义下列术语和定义适用于本文件。3. 1关键设备keyequipment影响核电厂机组运行安全和可靠性的重要设备
3、，包括关键敏感设备（SPV设备）、核电机组运行中频繁出现缺陷的设备、设备结构及原理比较复杂的设备或设备组合等。4. 2失效FaiIure设备由于某原因导致其设计的功能无法实现。5. 3定期试验Periodictest为了保证设备实现其设计功能而进行的定期验证活动。6. 4预防性检修Preventivemaintenance为了避免设备失效，综合考虑一定规则而定期开展的检修活动。7. 5知识大数据KnOWledgebigdata核电厂生产人员为了确保机组安全稳定运行而进行日常运维，定期试验，紧急响应或检修等活动所需要掌握的关键设备的知识集合，其包括了设备基础原理、工艺流程、设计要求、运维要求、失

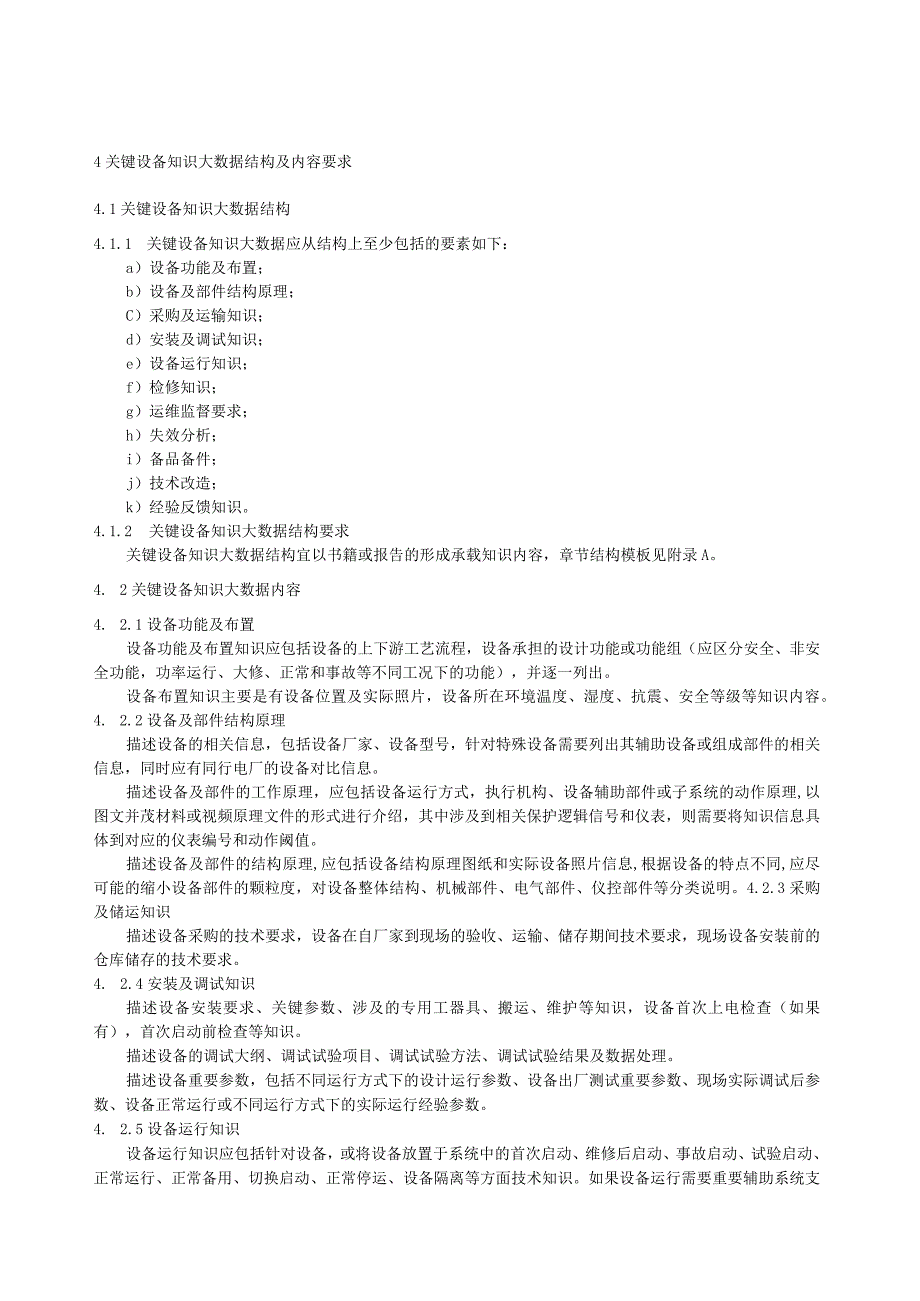

4、效分析、经验反馈等。4关键设备知识大数据结构及内容要求4.1关键设备知识大数据结构4.1.1 关键设备知识大数据应从结构上至少包括的要素如下：a）设备功能及布置；b）设备及部件结构原理；C）采购及运输知识；d）安装及调试知识；e）设备运行知识；f）检修知识；g）运维监督要求；h）失效分析；i）备品备件；j）技术改造；k）经验反馈知识。4.1.2 关键设备知识大数据结构要求关键设备知识大数据结构宜以书籍或报告的形成承载知识内容，章节结构模板见附录A。4. 2关键设备知识大数据内容4. 2.1设备功能及布置设备功能及布置知识应包括设备的上下游工艺流程，设备承担的设计功能或功能组（应区分安全、非安全
5、功能，功率运行、大修、正常和事故等不同工况下的功能），并逐一列出。设备布置知识主要是有设备位置及实际照片，设备所在环境温度、湿度、抗震、安全等级等知识内容。4. 2.2设备及部件结构原理描述设备的相关信息，包括设备厂家、设备型号，针对特殊设备需要列出其辅助设备或组成部件的相关信息，同时应有同行电厂的设备对比信息。描述设备及部件的工作原理，应包括设备运行方式，执行机构、设备辅助部件或子系统的动作原理,以图文并茂材料或视频原理文件的形式进行介绍，其中涉及到相关保护逻辑信号和仪表，则需要将知识信息具体到对应的仪表编号和动作阈值。描述设备及部件的结构原理,应包括设备结构原理图纸和实际设备照片信息,根据
6、设备的特点不同,应尽可能的缩小设备部件的颗粒度，对设备整体结构、机械部件、电气部件、仪控部件等分类说明。4.2.3采购及储运知识描述设备采购的技术要求，设备在自厂家到现场的验收、运输、储存期间技术要求，现场设备安装前的仓库储存的技术要求。4. 2.4安装及调试知识描述设备安装要求、关键参数、涉及的专用工器具、搬运、维护等知识，设备首次上电检查（如果有），首次启动前检查等知识。描述设备的调试大纲、调试试验项目、调试试验方法、调试试验结果及数据处理。描述设备重要参数，包括不同运行方式下的设计运行参数、设备出厂测试重要参数、现场实际调试后参数、设备正常运行或不同运行方式下的实际运行经验参数。4. 2
7、.5设备运行知识设备运行知识应包括针对设备，或将设备放置于系统中的首次启动、维修后启动、事故启动、试验启动、正常运行、正常备用、切换启动、正常停运、设备隔离等方面技术知识。如果设备运行需要重要辅助系统支持，则运行知识还应包括其供电、供水、供气、供油等辅助系统的运行技术内容。设备运行知识应包括设备的常用操作和定期试验内容，常用操作应包括技术文件清单、技术要求和良好实践，定期试验主要包括定期试验项目清单、定期试验内容、试验风险、风险对策，必要时附图纸进行详细说明。4. 2.6检修知识检修知识应包括预防性检修知识（日常和大修），设备检修程序，设备检修后试验等内容。预防性检修知识应至少包括设备及其辅助
8、部件的预防性检修大纲要求包括项目内容、检修周期、具体要点等内容，同时与同行设备的预防性检修要求进行对比、评价。设备检修程序知识应至少包括设备设计的检修程序清单，检修关键质量参数、技术方法和专用工器具的使用等知识。设备检修后试验知识应至少包括检修后试验程序，检修后试验标准和设备可用性技术类参数要求。4. 2.7运维监督要求本部分内容应包括核安全相关法规导则、最终安全分析报告（FSAR）,运行技术规范、化学和放射化学技术规范、安全相关系统和设备定期试验监督要求等对设备的要求，相关解释规范（如果有）的内容说明，同时还应包括该设备相关的国家标准、行业标准、企业标准等的要求。4. 2.8失效分析失效分析
9、应至少包括设备整体失效、部件失效、设备工艺上下游、辅助系统失效（供电、供水、供气、供油方面）等四个方面，失效分析知识覆盖设备故障失效点、失效现象、失效方式、失效风险、干预措施、缓解措施、设备检修隔离方案、检修方案、由于该失效导致的机组运行退防及相关程序要求等内容，其中对干预措施的要求是确保可执行性，对缓解措施的要求是应包括设备运行、备用或特殊工况运行时需要监视的参数范围、典型值、监视手段和频率等内容。4 .2.9备品备件备品备件知识应覆盖设备整机备件或部件的备件情况，包括备件称、型号规格、制造厂家、供货周期、定额梳理，与同行电厂的备件储备情况进行对比和评价。5 .2.10技术改造技术改造知识应
10、覆盖初始设计到当前运行时间内的所有永久变更,包括变更方案清单和设计方案内容。8. 2.11经验反馈经验反馈知识应覆盖本电厂、国内外同行电厂的关于该设备故障的经验反馈，从管理、技术和防人因方面列出经验反馈要点，同时将经验反馈内容与设备失效分析进行对比,评价电厂分析数据的完整性;同时还应包括国内外学术论文对于本设备或同类设备相关研究的参考知识。5关键设备知识大数据建设及维护5.1关键设备知识大数据内容建设5.1.1 关键设备知识大数据建设涉及专业范围广，技术研究深，工作量大，建设过程中涉及电厂已有运维技术文件、设备可靠性管理、经验反馈有效性等工作，非电厂单个专业可以完成，建设中应发挥电厂领导和技术
11、专家的作用，工程师深度参与，保证知识质量和过程效果。宜建立以电厂领导为组长，各个专业专家和多专业工程师组成的设备知识大数据建设小组（参与人员根据具体设备不同而调整参与专业人员，但是每个设备需要至少一名高级操纵员参与）。5.1.2 关键设备知识大数据应制定建设范围，建立设备清单和优先计划，聚焦关键敏感设备（SPV）、电厂频繁故障设备、卡脖子技术设备、电厂认为的复杂设备。5.1.3 制定关键设备知识大数据建设导则、标准模板，并明确各部分内容要求（参见第4.2节内容）。5.1.4 制定建设小组运作机制、奖惩机制、质量保证机制，其中对于知识质量需要至少包括交叉校核、专项挑战、专家审查等环节。5. 2关
12、键设备知识大数据信息化平台建设5. 2.1对于已投运电厂，建设关键设备知识大数据信息化平台时，应考虑数据的更新维护问题，其中对于备品备件数据、技术改造信息、经验反馈信息等应与电厂已有的相关系统关联，对于运行和检修相关技术知识等应与电厂文档系统关联，通过此方式直接抓取更新信息。5. 2.2对于新建设电厂，建设关键设备知识大数据信息化平台时，应提前规划与电厂各生产子系统的关联关系，做好数据标准和结构化设计，避免电厂商运后再重新开展知识的整理工作。5. 2.3关键设备知识大数据信息软件平台建设应具有在线编辑、数据反馈、纠错优化等便于知识更新的功能。9. 3关键设备知识大数据维护关键设备知识大数据分为
13、两类，静态和动态知识，设备基本知识例如功能、原理、采购、储运、安装、调试、监督等可认为是静态知识，运行、检修、失效、技术改造、经验反馈等与电厂运营经验有关,需要动态更新，核电厂应建立定期知识更新的机制。附录A（资料性附录）关键设备知识大数据目录模板1.设备综述2.设备运行及监督1.1 设备简介1.1.1 功能安全功能其他功能1.1.2 分类1.1.3 设备照片1.1.4工作环境2.1运行方式2.1.1运行方式综述2.1.2正常运行2.1.3正常启动2.1.4正常停运2.1.5特殊稳态运行2.1.6特殊瞬态运行（包括事故运行）2.1.7自动启动2.1.8自动停运1.2工作原理1.2.1 整体概述
14、1.2.2 子部件1工作原理1.2.3子部件2工作原理2.2常用操作1 .2.1常用操作1描述2 .2.2常用操作2描述1.3设备信息设计参数1.3.2运行参数1.3.3 设备结构/部件（细化颗粒度）机械部件电气部件仪控部件1.3.4 系统设计手册关键信息1.3.5 设备运维手册关键信息1.3.6 设备出厂信息1.3.7 设备调试信息1.3.8 设备采购技术要求1.3.9 设备运输贮存技术要求2.3运行定期试验2.3.1运行定期试验清单2.3.2运行定期试验介绍2.3.3同行机组定期试验2.3.4对比评价及改进1.4流程1.4.1 工艺上下游接口1.4.2 供气（如有）1.4.3 供油（如有）
