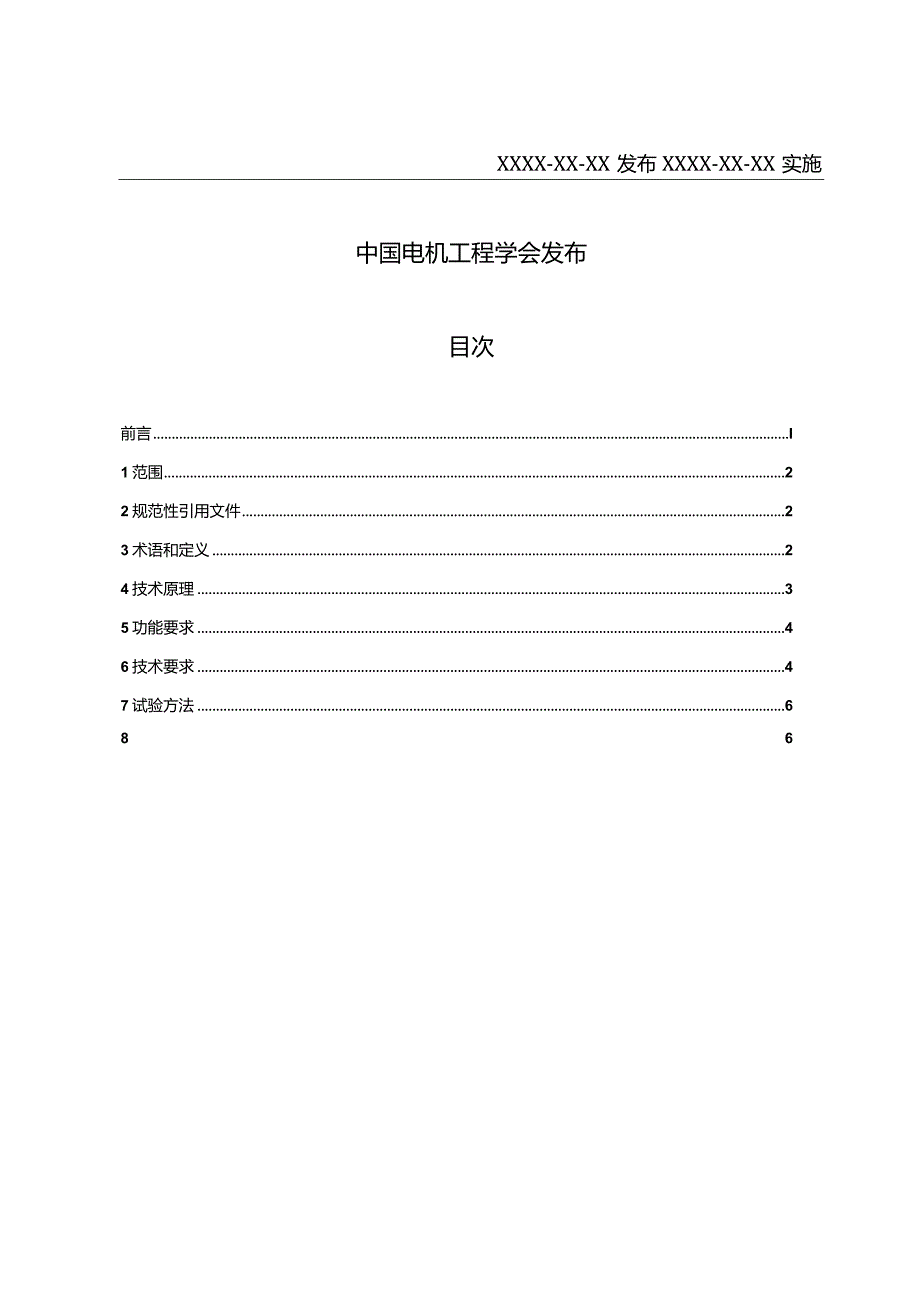

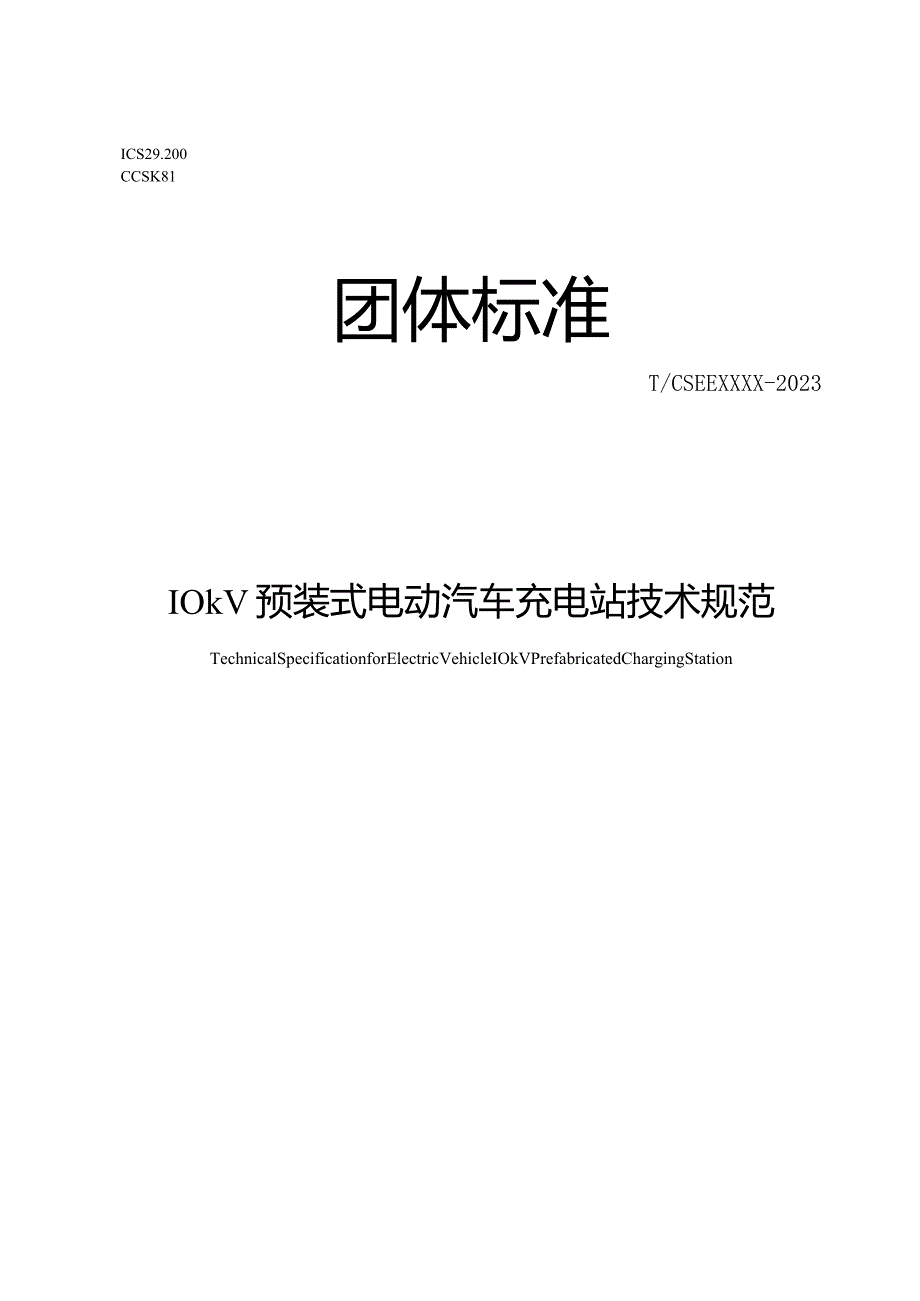

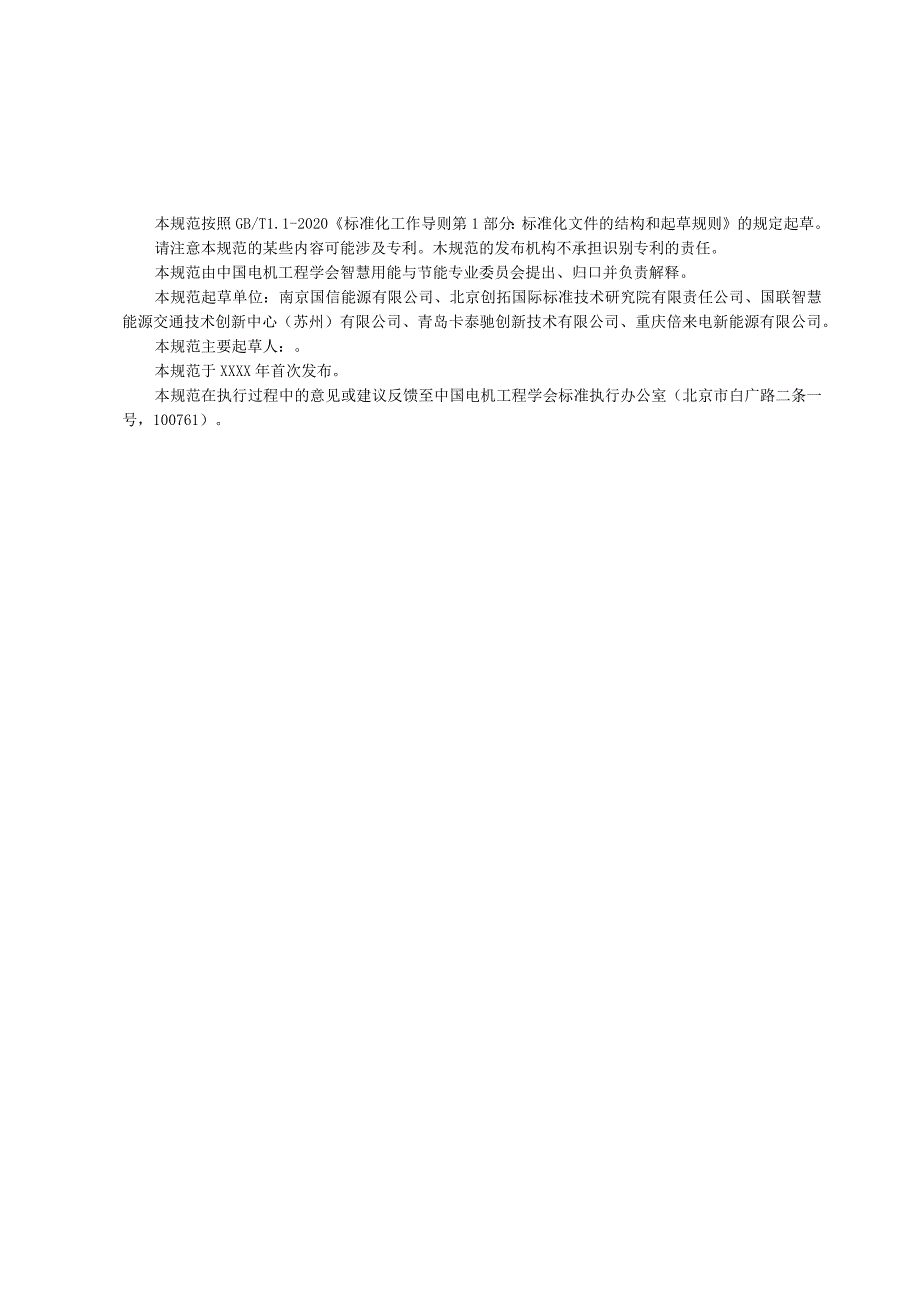

1、ICS29.200CCSK81团体标准T/CSEEXXXX-2023IOkV预装式电动汽车充电站技术规范TechnicalSpecificationforElectricVehicleIOkVPrefabricatedChargingStationXXXX-XX-XX发布XXXX-XX-XX实施中国电机工程学会发布目次前言I1范围22规范性引用文件23术语和定义24技术原理35功能要求46技术要求47试验方法686本规范按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本规范的某些内容可能涉及专利。木规范的发布机构不承担识别专利的责任。本规范由中国
2、电机工程学会智慧用能与节能专业委员会提出、归口并负责解释。本规范起草单位：南京国信能源有限公司、北京创拓国际标准技术研究院有限责任公司、国联智慧能源交通技术创新中心（苏州）有限公司、青岛卡泰驰创新技术有限公司、重庆倍来电新能源有限公司。本规范主要起草人：。本规范于XXXX年首次发布。本规范在执行过程中的意见或建议反馈至中国电机工程学会标准执行办公室（北京市白广路二条一号，100761）。IOkV预装式电动汽车充电站技术规范1范围本规范规定了IOkV预装式电动汽车充电站的相关术语和定义、分类、应用环境、使用条件、技术要求、试验方法及要求、标志、包装和贮运。本规范适用于IOkV预装式电动汽车充电站
3、的建设。2规范性引用文件下列文件中的内容，通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本规范；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本技术规范。GB/T18487.1-2015电动汽车传导充电系统第1部分通用要求GB/T18487.2-2017电动汽车传导充电系统第2部分非车载传导供电设备电磁兼容要求GB/T20234.1电动汽车传导充电用连接装置第1部分通用要求GB/T20234.3电动汽车传导充电用连接装置第3部分直流充电接口GB/T20234.4电动汽车传导充电用连接装置第4部分大功率直流充电接口GB/T22033-2
4、017信息技术嵌入式系统术语GB/T27930电动汽车非车载充电机与电池管理系统之间的通信协议GB/T29317-2021电动汽车充换电设施术语GB/T34657.1电动汽车传导充电互操作性测试规范第1部分：供电设备GB500522009供配电系统设计规范GB/T408232021配电变电站用紧凑型成套设备(CEADS)GB/T2423.55紧凑型成套设备电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验NB/T11305.2-2023电动汽车充放电双向互动第2部分：有序充电NB/T33001-2018电动汽车非车载传导式充电机技术条件NB/T33008.1-2018电动汽车充电设备检验
5、试验规范第1部分:非车载充电机3术语和定义GB/T408232021、GB/T18487.l-2015GB/T18487.32015、GB/T20234.12015、GB/T20234.3-2015中界定的以及下列术语和定义适用于本技术规范。31IOkV预装式电动汽车充电站IOkV预装式电动汽车充电站由一个或多个IOkV充电机组成。3.2IOkV充电机IOkV充电机由变电单元、变流单元、功率分配/保护单元和多个充电终端组成。3.2.1 变电单元变电单元是将电网三相IOkV交流电变为三相380V交流电的功能单元,通常由高压柜、变压器、低压柜和继电保护系统组成。3.2.2 2变流单元整流单元是将交
6、流电转换成直流电的功能单元,通常由多个整流模块和模块动态休眠单元组成。3.2.3 功率分配/保护单元PDU(POWerDiStribUtiOnUniI),是为满足不同车载电池的充电功率需求，配置的充电功率分配系统，通常由受控的开关矩阵组成。保护单元由直流继电器机械分断点和电子监测回路构成，电子回路具有反时限和速断功能。3.2.4 充电终端充电终端是通过充电枪与电动汽车充电接口进行连接，提供人机交互功能的单元。4技术原理4.1 IOkV预装式电动汽车充电站IOkV预装式电动汽车充电站框图如图1所示IOkV充电终端2T 充电终端IT主机1IOkV预装式电动汽车充电站主机2充电终端2T 充电终端11
7、-充电终端NT主机N图1IOkV预装式电动汽车充电站4.2 IokV充电机IokV充电机框图如图2!IOkY充电机一 高压柜T-配电变乐器I- 低压柜 T继电俣护系统一模块动态休眠 -T壑流模块2T第流模块3T电流检测/保WMlT绝缘险蜜|卜HT电流检测/保研4绝域险油:空一T电流检测/保炉可T绝缘检溯3 ,I变电单元T整流尊块N L变流单元H电流楼浏.保河IT渔绿心超、功率分配/保护单元充电终端N I充电终端充吃终端11 充电终端2 I 充电终端3 I图2IOkv充电机4.3 各单元功能说明4.3.1 变电单元变电单元由高压柜、配电变压器、低压柜和继电保护系统组成；该系统具有防雷保护、缺相、
8、过压、过流保护、实时数据和状态参数监测、保护和记录功能。4.3.2 变流单元变流单元由多个整流模块组成，置于模组室内，实现变流转换。4.3.3 功率分配/保护单元功率分配的控制根据接入的车载电池BMS的充电需求，智能动态分配充电模块的数量，以改变充电功率。绝缘检测电路在充电开始前，判断充电电源的正极和负极输出回路是否对地存在对地低阻接地或对地短路，如是，则中止充电。保护单元的过流检测单元，是根据实际过流值的大小，实现反时限和速断的保护功能。4.3.4 充电终端充电终端内装置人机交互界面、充电枪和终端控制板，利用充电枪与电动汽车充电接口进行连接，通过人机交互功能实现经由充电终端对电动汽车的充电功
9、能。5功能要求5.1 基本功能要求变电单元部分应符合GB/T40823-2021配电变电站用紧凑型成套设备（CEADS）的要求。充电单元部分功能应符合NB/T33001-2018电动汽车非车载传导式充电机技术条件第6章的要求。5.2 功率分配功能要求充电输出功率可根据车载动力电池的BMS充电需求进行动态分配。可根据实际用户需求实现以下分配策略：1）、固定充电策略：固定充电口的充电功率；2）、均充充电策略：平均分配充电口的充电功率；3）、先到优先策略：优先满足最先充电的BMS充电需求；4）、多枪协同充电策略：实现对具有多个充电接口的车载动力电池充电。6技术要求6.1 环境条件6.1.1 环境温度
10、：-20C50C（室外使用），-550（室内使用）；6.1.2 相对湿度：5%95%;6.1.3 海拔高度：2000m;6. 使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质；7. 1.5使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过O.5JnT；7.1 .6安装垂直倾斜度不超过5%；6.1.7在特殊环境下，充电站的使用应与运营商(用户)协商，特殊使用条件包括GB/T18487.1-2015电动汽车传导充电系统第1部分：通用要求中14.2的相关规定。7.2 电源要求7.2.1 工作电源电压：三相IokV15%；7.2.2 工作电源频率:50HzI
11、Hzo6. 3输出要求输出要求应符合NB/T33001-2018电动汽车非车载传导式充电机技术条件7.7节规定的要求。6.4安全要求变电单元部分安全要求应符合GB/T40823-2021配电变电站用紧凑型成套设备(CEADS)第12章的规定要求。充电单元部分基本安全要求应符合NB/T33001-2018电动汽车非车载传导式充电机技术条件7.5的规定要求。6. 5工作噪声要求正常试验条件下，交流输入为额定值，充电机在额定输出功率下且内部温度稳定后，在周围环境噪声不大于40_dB的条件下，分别在距离充电机进风口及出风口水平位置1米处，测得噪声最大值应符合下表的要求。噪声级别要求：等级噪声最大值对应
12、场所I级50O类：康复疗养区等特别需要安静的区域H级551类：居民住宅、医疗卫生、文化教育、科研设计、行政办公等2类：商业金融、集市贸易等In级W653类：工业生产、仓储物流等IV级704类：交通干线两侧一定距离之内具体场所类别定义参见GB3096城市区域环境噪声标准。6.6机械强度要求能承受GB/T2423.55-2006电工电子产品环境试验第2部分：试验方法试验Eh：锤击试验规定的机械冲击测试，剧烈冲击能量为20J(5kg,在0.4m)。试验后性能不应降低，充电站的外壳IP等级不受影响，门的操作和锁止点不应损坏，不会因变形而使带电部分和外壳接触。6.7其他要求其他未描述的技术要求按照下列现行相关标准的要求执行：NB/T33001-2018电动汽车非车载传导式充电机技术条件第7章适用于充电单元；GB/T40823-2021配电变电站用紧凑型成套设备(CEADS)第6章适用于变电单元。7试验方法试验方法按照下列现行相关标准的要求执行：A) GB/T40823-2021配电变电站用紧凑型成套设备(CEADS)第7章适用于变电单元；B) NBT33008.1-2018电动汽车充电设备检验试验第1部分：非车载充电机适用于充电单元。8标志、包装、运输标志、包装、运输及贮存应符合NB/T33001-2018电动汽车非车载传导式充电机技术条件第8章的要求。
