1、本文为WOrd文档，可编辑修改附件3:中国建筑第二工程局有限公司施工方案审批表（D类及A.B.C类项目内审表）工程名称：湘潭万达广场项目编号I华现报上关于：C八”饯密根阚磔就幻口认R,施工方案文件，册数:页数：,请予以审定.编制人：8、咨%?编制日期Z（H粹，月，。日项目技术部审核意见：c（E年（月，。日项目工程部审核意见：，）应侬，N必应赖好应库,月H项目质量部审核意见：（的卷4颠以e.像W/月,。口项目安全部审核意见：）我斓播弘力/1年，月，。日项目机电部审核意见：同的加碟球Vf女29年J月八日项目商务部审核意见：用去松仇力4灾盗蟋SMC年,月，。匚项目总工审批意见：同沛僦说匏项目经理（签

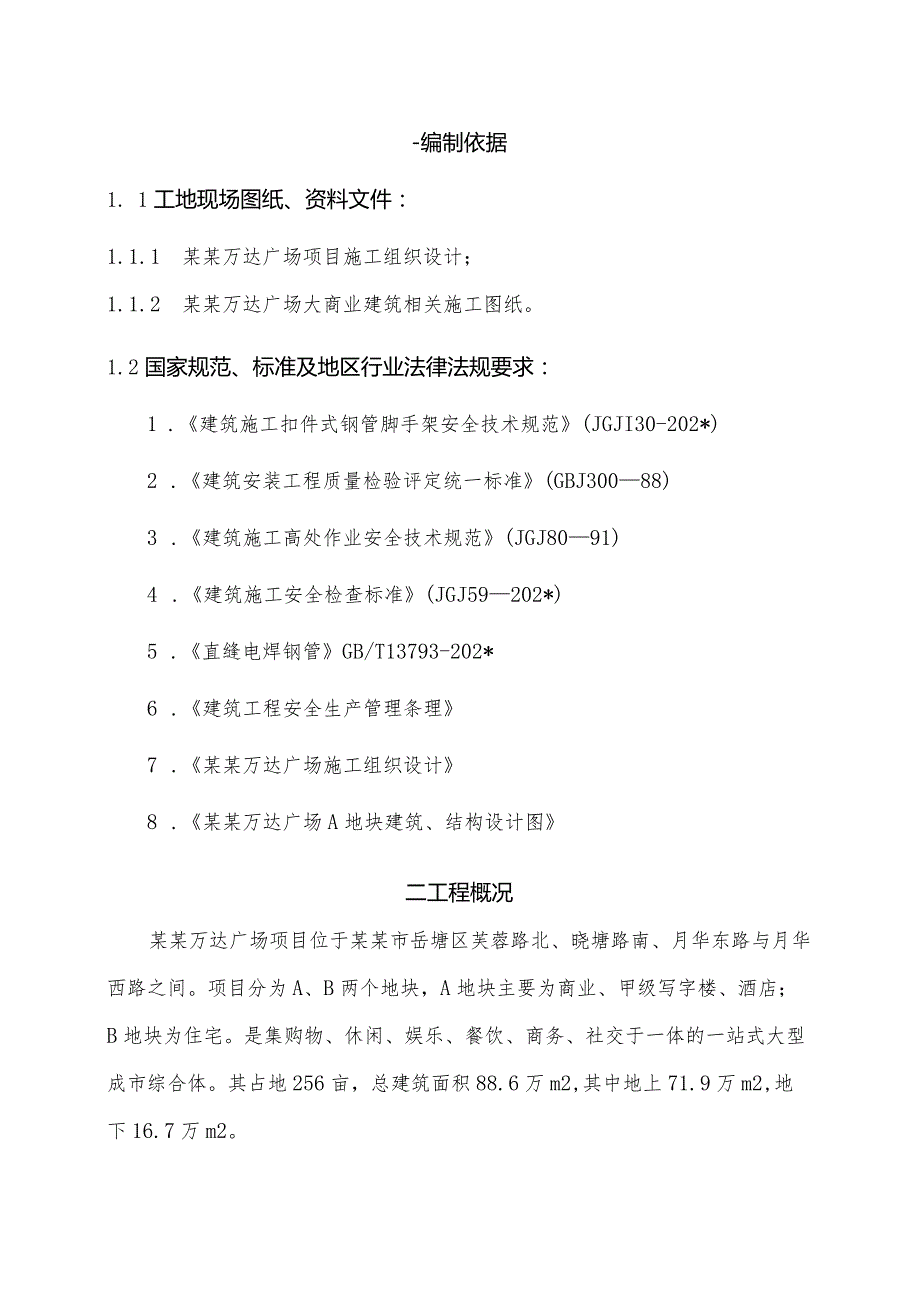

2、字）：K嚓.51/口有/口无附页审批日期：X/口，、（。务实、求精、团结、开拓、帝U31.1 工地现场图纸、资料文件：31.2 国家规范、标准及地区行业法律法规要求：3二、工程概况3-、月J111-I-4四、施工布署5六、脚手架的质量控制与验收9七、安全保证措施127.1机构保障147.3脚手架检查与验收157.4脚手架拆除技术措施16八、文明施工要求18九、脚手架应急预案19十、脚手架计算书24-编制依据1. 1工地现场图纸、资料文件：1.1.1 某某万达广场项目施工组织设计；1.1.2 某某万达广场大商业建筑相关施工图纸。1.2国家规范、标准及地区行业法律法规要求：1 .建筑施工扣件式钢管
3、脚手架安全技术规范(JGJI30-202*)2 .建筑安装工程质量检验评定统一标准(GBJ30088)3 .建筑施工高处作业安全技术规范(JGJ8091)4 .建筑施工安全检查标准(JGJ59202*)5 .直缝电焊钢管GB/T13793-202*6 .建筑工程安全生产管理条理7 .某某万达广场施工组织设计8 .某某万达广场A地块建筑、结构设计图二工程概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为商业、甲级写字楼、酒店；B地块为住宅。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面
4、积88.6万m2,其中地上71.9万m2,地下16.7万m2。A地块总建筑面积总面积：.98m2,其中地上：.58m2,地下：77008.4m2,大商业、写字楼地下负二层、地上35层；酒店、商铺S-C/S-D为地下一层,其中酒店地上17层。三脚手架设计3.1 基本要求由于本工程脚手架的搭设施工，都是在高空作业，因此脚手架搭设、拆除施工过程中应满足以下基本要求：1、脚手架搭设的宽度应满足工人操作、材料堆放及运输的要求。2、脚手架搭设应有足够的强度、刚度及稳定性。在施工期间，在各种荷载作用下，脚手架不变形，不摇晃，不倾斜。脚手架所用材料的规格、质量应经过严格检查，符合有关规定；脚手架的构造应符合规
5、定，搭设要牢固，有可靠的安全防护措施并在使用过程中经常检查。3、搭拆简单、方便，能多次周转使用。3.2脚手架方案选择大商业影院脚手架工程包括影院操作架和影院运输通道架，影院操作架主要用于应用大商业影院二次结构及抹灰施工阶段施工操作及安全防护，影院运输通道架主要用于大商业影院二次结构及抹灰施工阶段人员通行及材料运输，本工程属于大商业四至五层影院内架，可在大商业四层同时施工。工程完工后脚手架如需拆除，必须经项目总工批准；装修阶段如需重新搭设操作架必须以书面形式报告甲方，予以确认。影院脚手架搭设材料采用48X3.0mm焊接钢管搭设扣件式脚手架，扣件采用玛钢扣件，脚手板采用钢脚手板，连墙件应符合(GB
6、/T700)中Q235A级钢的规定。未详述部分，按建筑施工扣件式钢管脚手架安全技术规范JGJI30-202*执行。四施工布署4.1 施工准备1、根据现行的施工规范、技术标准及安全技术操作规程，认真熟悉设计图纸，特别对涉及需搭设操作架的部位，应深入地进行分析、理解。2、组织搭设操作架用的周转性材料(如钢管、扣件、脚手板、安全等)进场，所需的周转性材料均应有材质证明和出厂合格证。3、选择施工队伍及施工班组人员，要求架子工从事过2个以上高层建筑的脚手架搭设且有三年以上脚手架现场施工经验，并取得架子工上岗证Q4、根据设计图纸、施工规范、技术标准、安全技术操作规程及施工专项方案，作好施工技术交底工作。4
7、.2 材料与设备计划(1)搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700-202*中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合建筑施工扣件式钢管脚手架安全技术规范JGJI30-202*的有关规定，必须涂有防锈漆。旧钢管表面
8、锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJl30-202*的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。(2)扣件为可锻铸造扣件，其材质应符合建设部钢管脚手架扣件GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂健、变形的严禁使用，出现滑丝的螺栓必
9、须更换。新、旧扣件均应进行防锈处理。(3)脚手架搭设前应进行保养，除锈并统一涂色，力求环保美观。(4)脚手板、脚手片采用符合有关要求。(5)安全采用密目式安全，目应满足2000目100cm2,做耐贯穿试验不穿透，6X1.8m的单某重量在3kg以上，颜色应满足环境效果要求,选用绿色。要求阻燃，使用的安全必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。(6)水平加固杆、封口杆、扫地杆、剪刀撑及脚手架转角处的连接杆等采用“48X3.Omm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700-202*中Q235A钢的规定。五脚手架搭设5、 影院操
10、作架搭设6、 1.1影院操作架施工流程底座布置T底座布置应依据图纸要求拉好定位线铺放，放横向扫地杆一自控制线起依次向两边竖立底立杆，底端与横扫地杆扣接固定后，装设纵向扫地杆并也与立杆固定，固定底杆端前，应吊线确保立杆垂直，每边立起4根立杆后，随即装设第一步纵向水平杆与立杆扣接固定。校核立杆和水平杆使其符合要求后，按4065Nm力矩拧紧扣件螺栓，形成扣件的起始段f按上述要求依次向前延伸搭设，直至第一步架全部完成。第一步全部完成后，再全面检查一遍构件质量和地基情况，严格确保设计要求和构架质量一设置支撑杆一按第一步搭设要求和作业程序搭设第二步，第三步随搭设进程及时装设剪刀撑一装设作业层间防护栏杆、铺
11、设脚手板等。7、 1.2、操作架搭设操作要点1、操作架搭设高度：4#IMAX影厅搭设高度为15.3米，其余影厅操作架搭设高度均为10.2米。2、操作架采用单排立杆，操作架步距L8m,偏外侧自第二步起必须设O.9m高同材质的防护栏杆。3、立杆纵距为1.5m,横距为0.8m。4、扫地杆距基础地面200mm；每根立杆下面端部设置垫板；5、剪刀撑设置为间距为6m（4跨）一排剪刀撑。6、操作架外侧必须用材质要求阻燃的绿色密目式安全封闭，且应将安全固定在脚手架外立杆里侧。7、里侧立杆距框架柱350mm。8、架体连墙采用抱柱或抱梁的方式进行连接，具体方式详见附图。解魅釉固示郡操作架制柱加固示意图5.2影院运
12、输通道架搭设5.2.1影院运输通道架施工流程同5.L1影院操作架施工流程。5.2.2,操作架搭设操作要点1、运输通道架体搭设高度：4#IMAX影厅不搭设，其余影厅均设置运输通道架，且设置高度为5米。2、采用单排立杆，架体步距1.6米，共设置4步，最高一步必须设0.8米高同材质的防护栏杆，并设置2道大横杆后铺设脚手板。3、立杆纵距L5m,横距L2m。4、扫地杆距基础地面200mm；每根立杆下面端部设置垫板；5、立面剪刀撑设置为间距3m（2跨）一排剪刀撑，如详图所示。八字撑设置详见运输通道架正立面图所示。6、架体外侧必须用材质要求阻燃的绿色密目式安全封闭，且应将安全固定在脚手架外立杆里侧。7、里侧
13、立杆与影院操作架外侧立杆间距300mm,且操作架与运输通道分开搭设。六脚手架的质量控制与验收6.1、 优化施工方案和合理安排施工程序，作好每道工序的质量标准和施工技术交底工作，搞好架子工安装技术培训工作。6.2、 严格控制进场钢管的质量，严禁不合格钢管用于本工程。6.3、 对测量工作进行严格控制，务使测量定位、检测准确。6.4、 采用质量预控法，把质量管理的完全事后检查转变为事前控制工序及因素，达到“预控为主特别是对立杆垂直度和扣件拧紧力严格控制。6.5、 操作架搭设完成，由施工单位自检，然后上报监理，由甲方代表、监理公司、总包及我单位共同验收。6.6、 操作架搭设的技术要求、允许偏差与检查方
14、法，应符合下表的规定。操作架搭设的技术要求、允许偏差与检查方法项次项目技术要求允许偏差a(mm)示意图检查方法与工具1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度最后验收垂直度20-80m一100用经纬仪或吊线和卷尺X1下列脚手架允许水平偏差(mm)搭设中检查偏差的高度(m)总高度50m40m20mH=2H=IOH=20H=30H=40H=5072040608017255075100750100中间档次用插入法3间距步距纵距横距205020钢板尺纵向水平杆高差4一根杆的TTTfLU两端20_J水平仪或水平尺百3lI3IQIar同跨内两根纵向水平杆高差.一1()-C、CJ主节点处各扣件中aZ5钢板尺：扣件安装心点相互距离150mm同步立杆上两个aiI5相隔对接扣件的高差500mm
