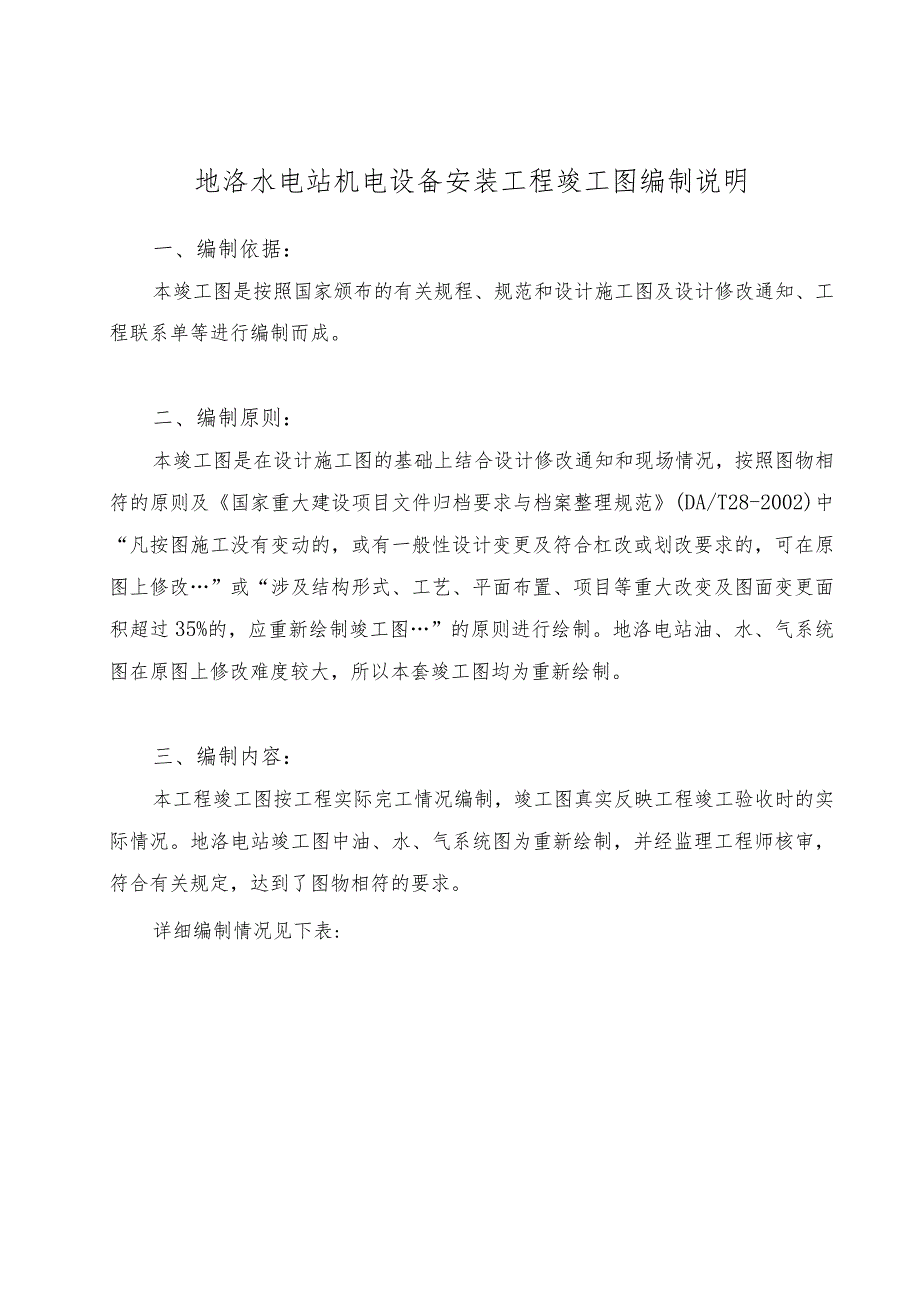

地洛水电站机电设备安装工程竣工图编制说明一、编制依据：本竣工图是按照国家颁布的有关规程、规范和设计施工图及设计修改通知、工程联系单等进行编制而成。二、编制原则：本竣工图是在设计施工图的基础上结合设计修改通知和现场情况，按照图物相符的原则及国家重大建设项目文件归档要求与档案整理规范(DA/T28-2002)中“凡按图施工没有变动的，或有一般性设计变更及符合杠改或划改要求的，可在原图上修改”或“涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图”的原则进行绘制。地洛电站油、水、气系统图在原图上修改难度较大，所以本套竣工图均为重新绘制。三、编制内容：本工程竣工图按工程实际完工情况编制，竣工图真实反映工程竣工验收时的实际情况。地洛电站竣工图中油、水、气系统图为重新绘制，并经监理工程师核审，符合有关规定，达到了图物相符的要求。详细编制情况见下表:
