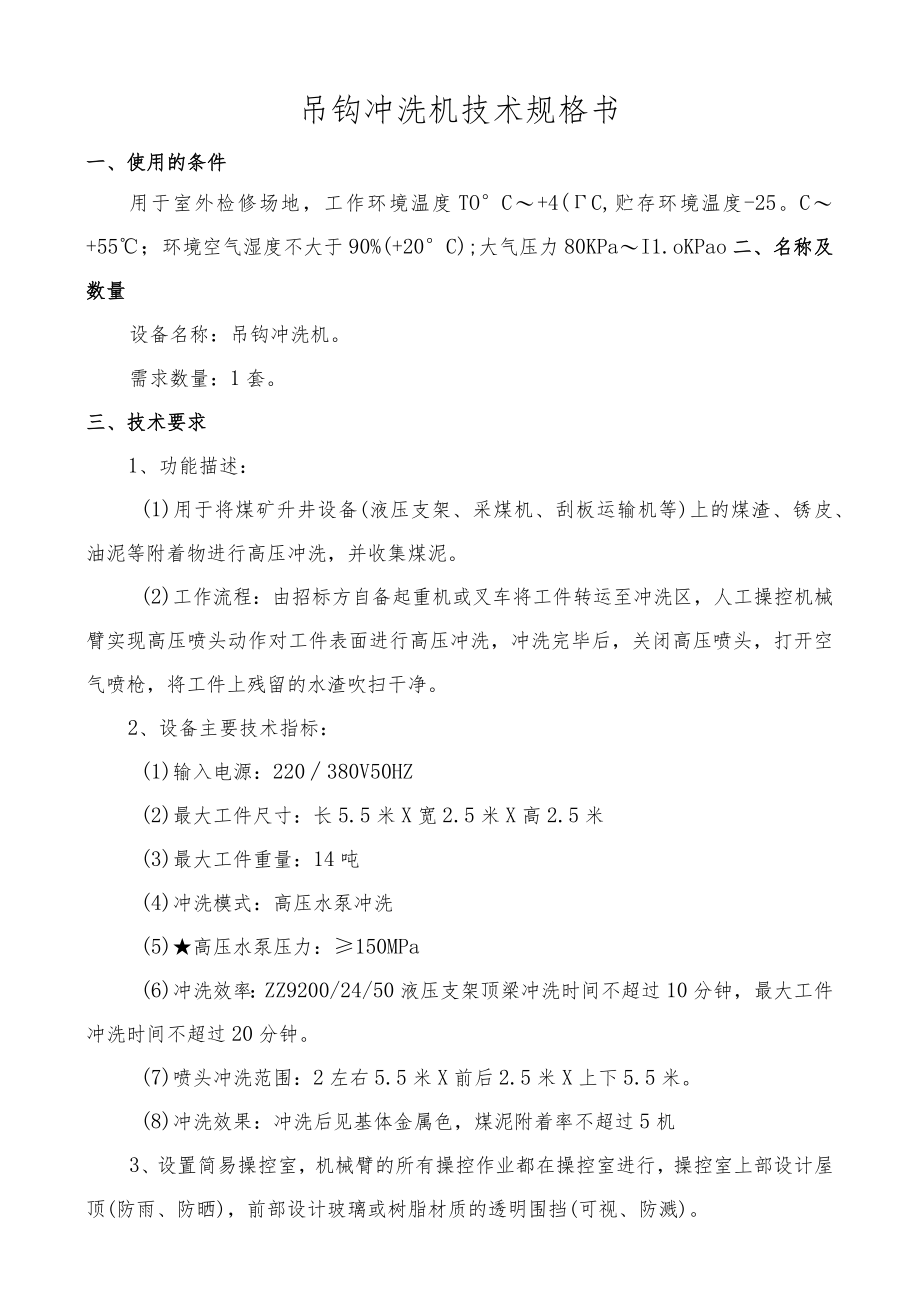

1、吊钩冲洗机技术规格书一、使用的条件用于室外检修场地，工作环境温度TOC+4(C,贮存环境温度-25。C+55；环境空气湿度不大于90%(+20C);大气压力80KPaI1.oKPao二、名称及数量设备名称：吊钩冲洗机。需求数量：1套。三、技术要求1、功能描述：(1)用于将煤矿升井设备(液压支架、采煤机、刮板运输机等)上的煤渣、锈皮、油泥等附着物进行高压冲洗，并收集煤泥。(2)工作流程：由招标方自备起重机或叉车将工件转运至冲洗区，人工操控机械臂实现高压喷头动作对工件表面进行高压冲洗，冲洗完毕后，关闭高压喷头，打开空气喷枪，将工件上残留的水渣吹扫干净。2、设备主要技术指标：(1)输入电源：2203

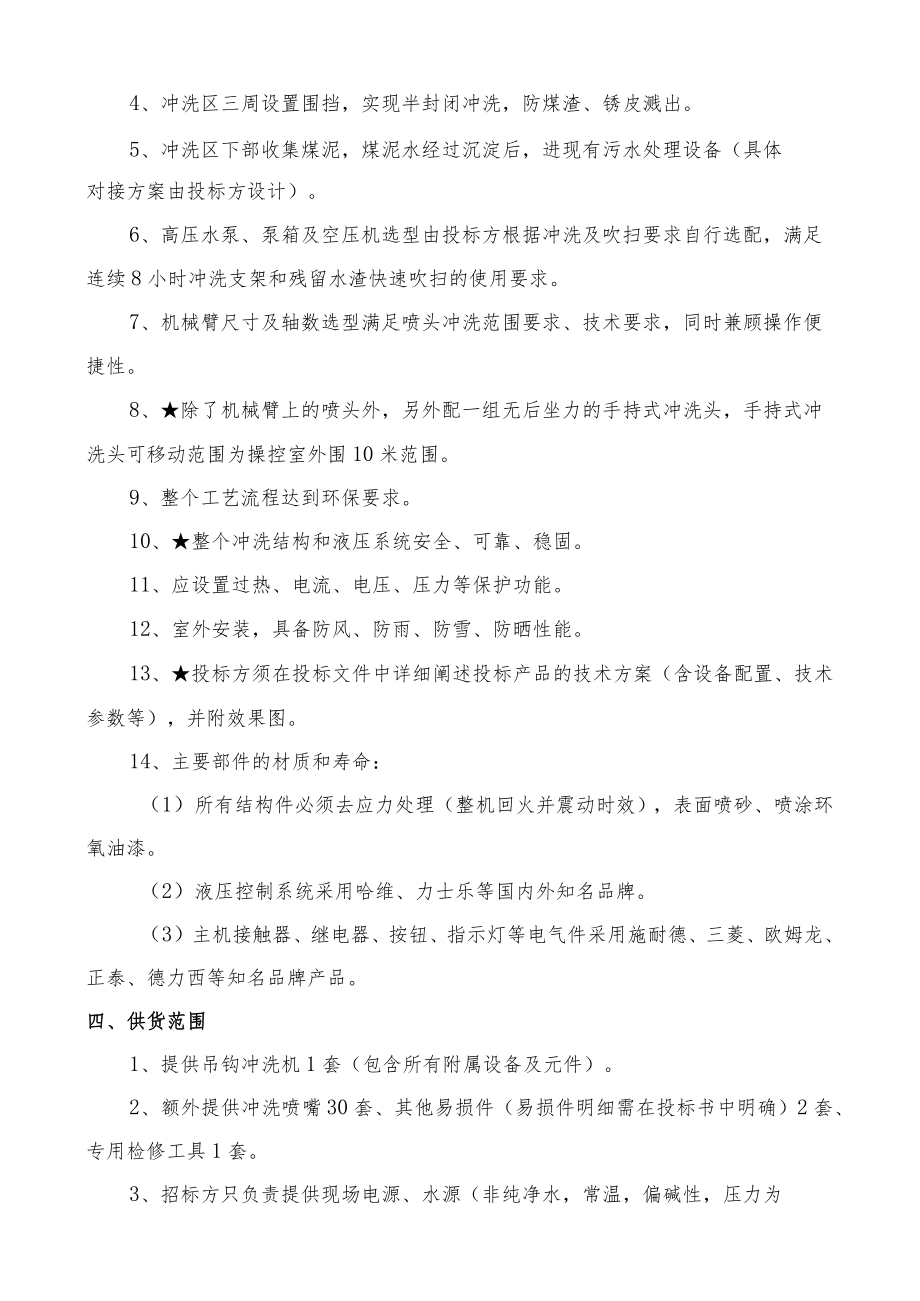

2、80V50HZ(2)最大工件尺寸：长5.5米X宽2.5米X高2.5米(3)最大工件重量：14吨(4)冲洗模式：高压水泵冲洗(5)高压水泵压力：150MPa(6)冲洗效率：ZZ9200/24/50液压支架顶梁冲洗时间不超过10分钟，最大工件冲洗时间不超过20分钟。(7)喷头冲洗范围：2左右5.5米X前后2.5米X上下5.5米。(8)冲洗效果：冲洗后见基体金属色，煤泥附着率不超过5机3、设置简易操控室，机械臂的所有操控作业都在操控室进行，操控室上部设计屋顶(防雨、防晒)，前部设计玻璃或树脂材质的透明围挡(可视、防溅)。4、冲洗区三周设置围挡，实现半封闭冲洗，防煤渣、锈皮溅出。5、冲洗区下部收集煤泥
3、，煤泥水经过沉淀后，进现有污水处理设备（具体对接方案由投标方设计）。6、高压水泵、泵箱及空压机选型由投标方根据冲洗及吹扫要求自行选配，满足连续8小时冲洗支架和残留水渣快速吹扫的使用要求。7、机械臂尺寸及轴数选型满足喷头冲洗范围要求、技术要求，同时兼顾操作便捷性。8、除了机械臂上的喷头外，另外配一组无后坐力的手持式冲洗头，手持式冲洗头可移动范围为操控室外围10米范围。9、整个工艺流程达到环保要求。10、整个冲洗结构和液压系统安全、可靠、稳固。11、应设置过热、电流、电压、压力等保护功能。12、室外安装，具备防风、防雨、防雪、防晒性能。13、投标方须在投标文件中详细阐述投标产品的技术方案（含设备配

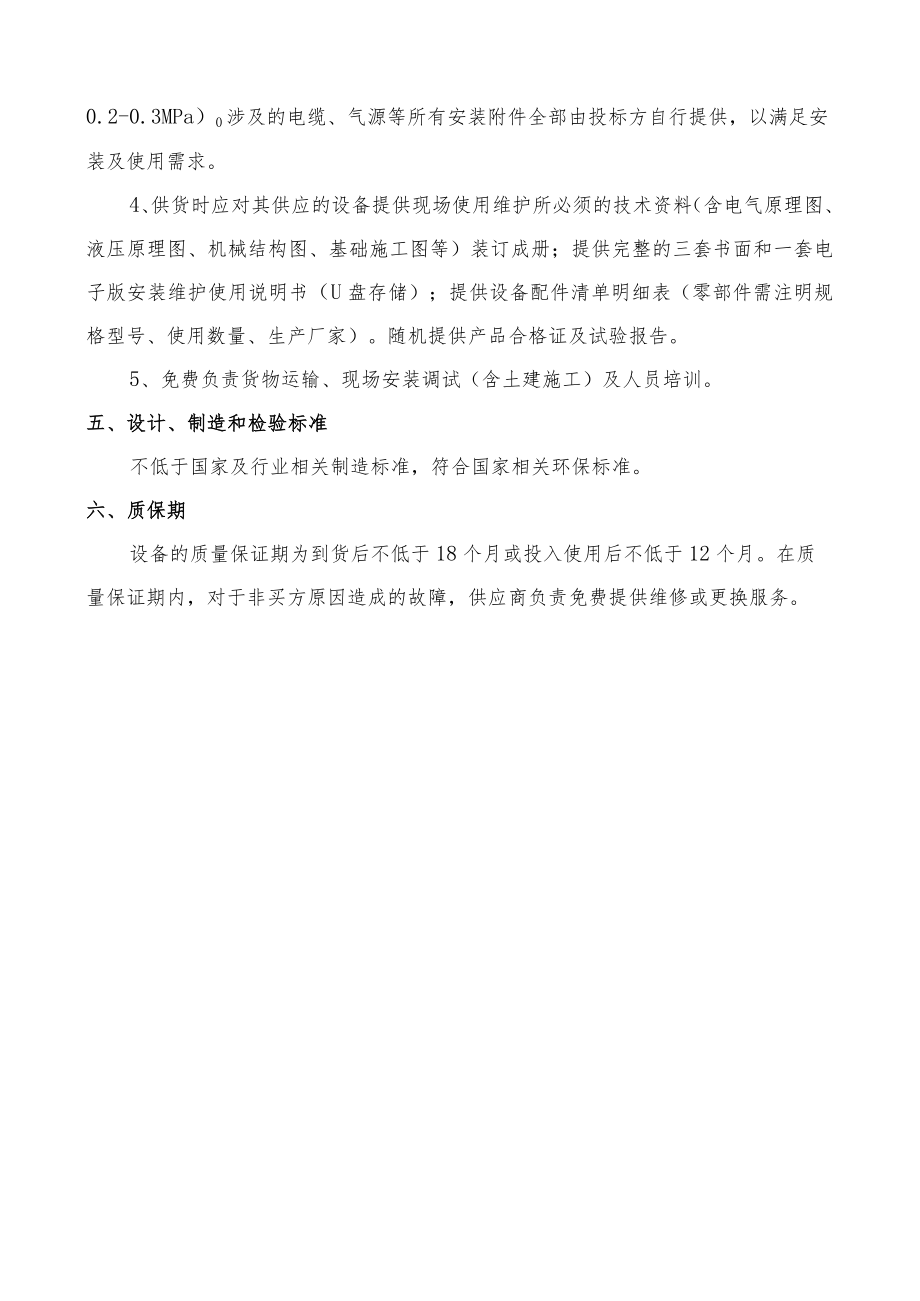

4、置、技术参数等），并附效果图。14、主要部件的材质和寿命：（1）所有结构件必须去应力处理（整机回火并震动时效），表面喷砂、喷涂环氧油漆。（2）液压控制系统采用哈维、力士乐等国内外知名品牌。（3）主机接触器、继电器、按钮、指示灯等电气件采用施耐德、三菱、欧姆龙、正泰、德力西等知名品牌产品。四、供货范围1、提供吊钩冲洗机1套（包含所有附属设备及元件）。2、额外提供冲洗喷嘴30套、其他易损件（易损件明细需在投标书中明确）2套、专用检修工具1套。3、招标方只负责提供现场电源、水源（非纯净水，常温，偏碱性，压力为0.2-0.3MPa）0涉及的电缆、气源等所有安装附件全部由投标方自行提供，以满足安装及使用需求。4、供货时应对其供应的设备提供现场使用维护所必须的技术资料（含电气原理图、液压原理图、机械结构图、基础施工图等）装订成册；提供完整的三套书面和一套电子版安装维护使用说明书（U盘存储）；提供设备配件清单明细表（零部件需注明规格型号、使用数量、生产厂家）。随机提供产品合格证及试验报告。5、免费负责货物运输、现场安装调试（含土建施工）及人员培训。五、设计、制造和检验标准不低于国家及行业相关制造标准，符合国家相关环保标准。六、质保期设备的质量保证期为到货后不低于18个月或投入使用后不低于12个月。在质量保证期内，对于非买方原因造成的故障，供应商负责免费提供维修或更换服务。
