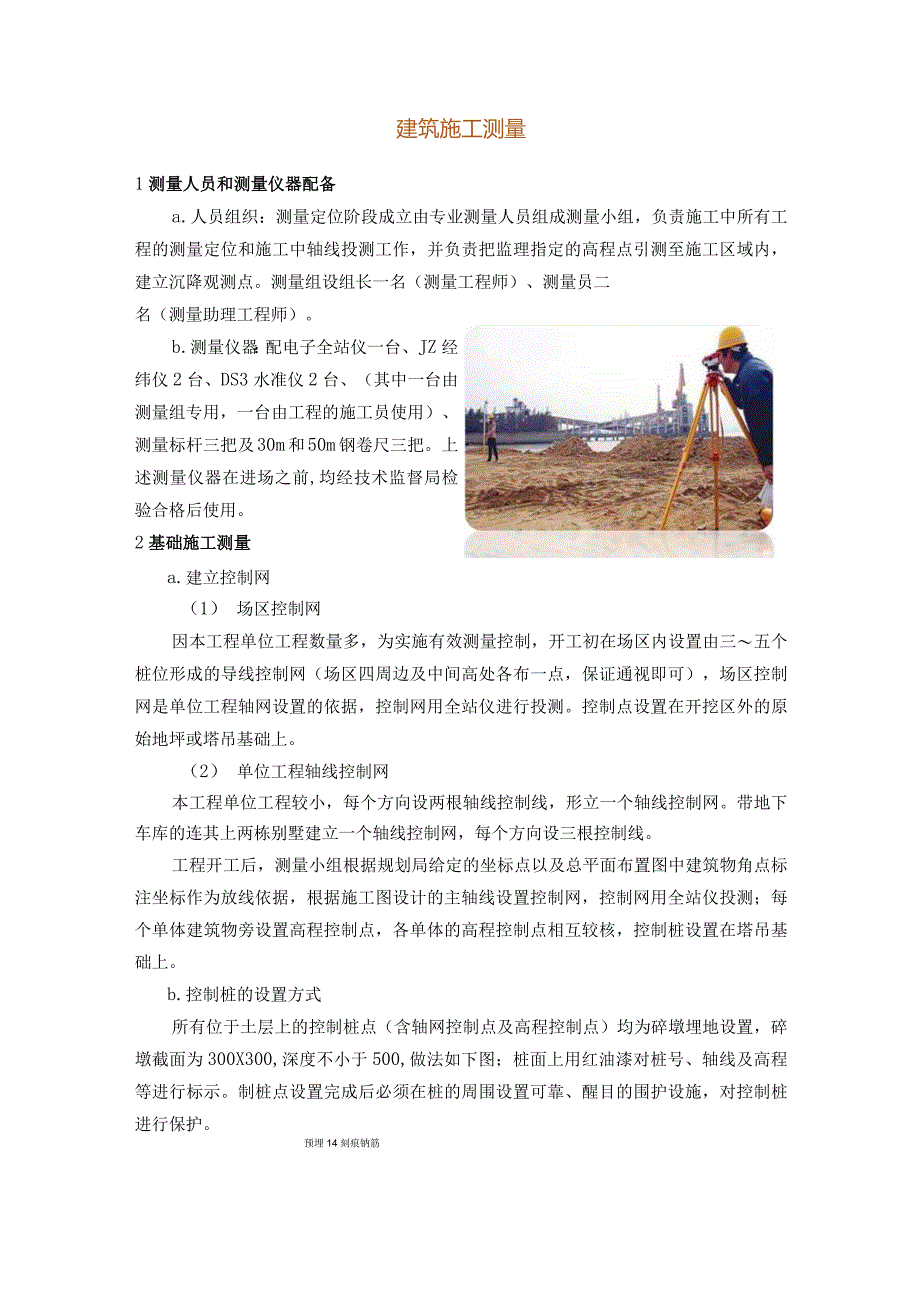

1、建筑施工测量1测量人员和测量仪器配备a.人员组织：测量定位阶段成立由专业测量人员组成测量小组，负责施工中所有工程的测量定位和施工中轴线投测工作，并负责把监理指定的高程点引测至施工区域内，建立沉降观测点。测量组设组长一名（测量工程师）、测量员二名（测量助理工程师）。b.测量仪器：配电子全站仪一台、JZ经纬仪2台、DS3水准仪2台、（其中一台由测量组专用，一台由工程的施工员使用）、测量标杆三把及30m和50m钢卷尺三把。上述测量仪器在进场之前,均经技术监督局检验合格后使用。2基础施工测量a.建立控制网（1） 场区控制网因本工程单位工程数量多，为实施有效测量控制，开工初在场区内设置由三五个桩位形成的
2、导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，控制网用全站仪进行投测。控制点设置在开挖区外的原始地坪或塔吊基础上。（2） 单位工程轴线控制网本工程单位工程较小，每个方向设两根轴线控制线，形立一个轴线控制网。带地下车库的连其上两栋别墅建立一个轴线控制网，每个方向设三根控制线。工程开工后，测量小组根据规划局给定的坐标点以及总平面布置图中建筑物角点标注坐标作为放线依据，根据施工图设计的主轴线设置控制网，控制网用全站仪投测；每个单体建筑物旁设置高程控制点，各单体的高程控制点相互较核，控制桩设置在塔吊基础上。b.控制桩的设置方式所有位于土层上的控制桩点（含

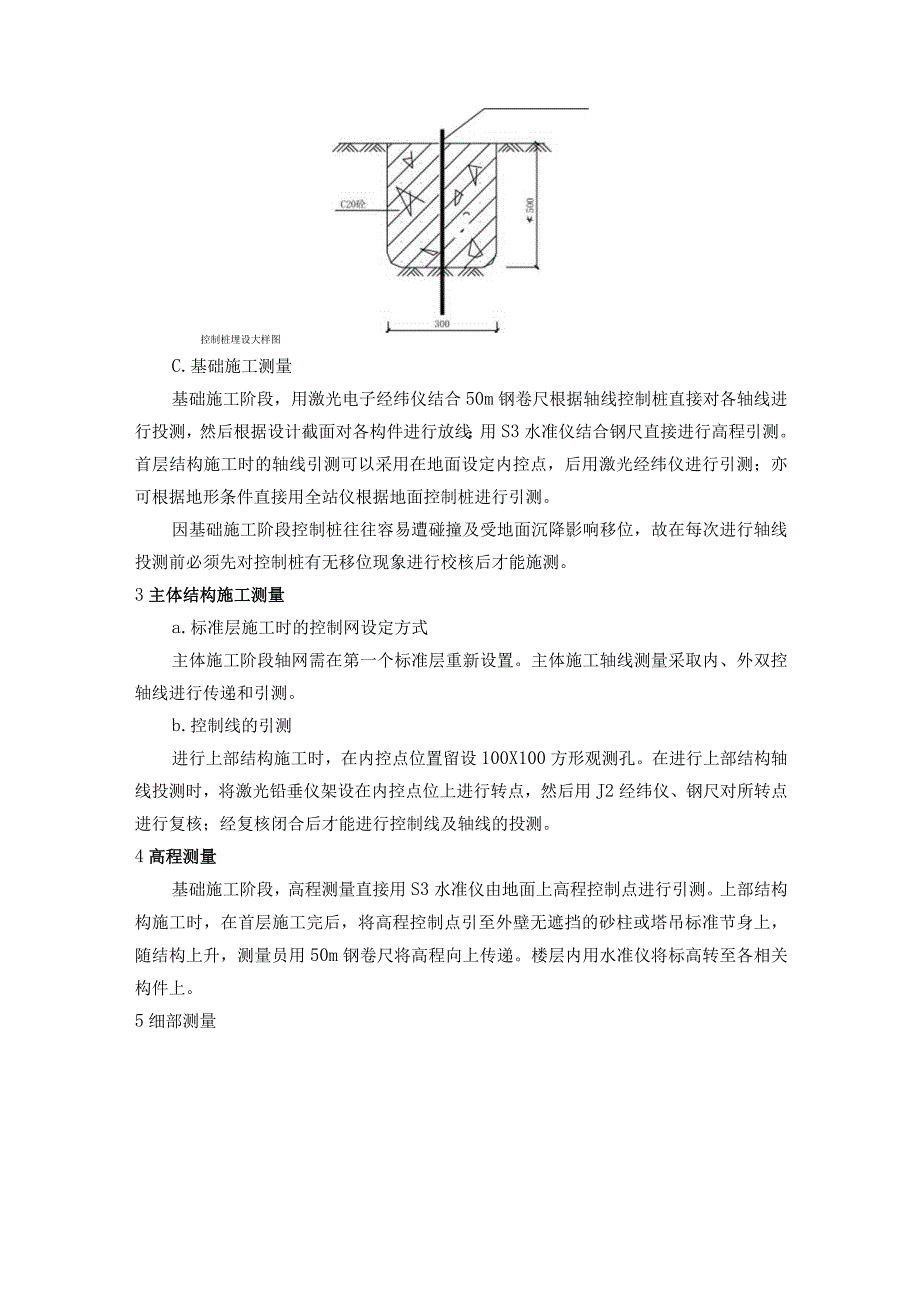

3、轴网控制点及高程控制点）均为碎墩埋地设置，碎墩截面为300X300,深度不小于500,做法如下图；桩面上用红油漆对桩号、轴线及高程等进行标示。制桩点设置完成后必须在桩的周围设置可靠、醒目的围护设施，对控制桩进行保护。预埋14刻痕钠筋控制桩埋设大样图C.基础施工测量基础施工阶段，用激光电子经纬仪结合50m钢卷尺根据轴线控制桩直接对各轴线进行投测，然后根据设计截面对各构件进行放线；用S3水准仪结合钢尺直接进行高程引测。首层结构施工时的轴线引测可以采用在地面设定内控点，后用激光经纬仪进行引测；亦可根据地形条件直接用全站仪根据地面控制桩进行引测。因基础施工阶段控制桩往往容易遭碰撞及受地面沉降影响移位，
4、故在每次进行轴线投测前必须先对控制桩有无移位现象进行校核后才能施测。3主体结构施工测量a.标准层施工时的控制网设定方式主体施工阶段轴网需在第一个标准层重新设置。主体施工轴线测量采取内、外双控轴线进行传递和引测。b.控制线的引测进行上部结构施工时，在内控点位置留设100X100方形观测孔。在进行上部结构轴线投测时，将激光铅垂仪架设在内控点位上进行转点，然后用J2经纬仪、钢尺对所转点进行复核；经复核闭合后才能进行控制线及轴线的投测。4高程测量基础施工阶段，高程测量直接用S3水准仪由地面上高程控制点进行引测。上部结构构施工时，在首层施工完后，将高程控制点引至外壁无遮挡的砂柱或塔吊标准节身上，随结构上

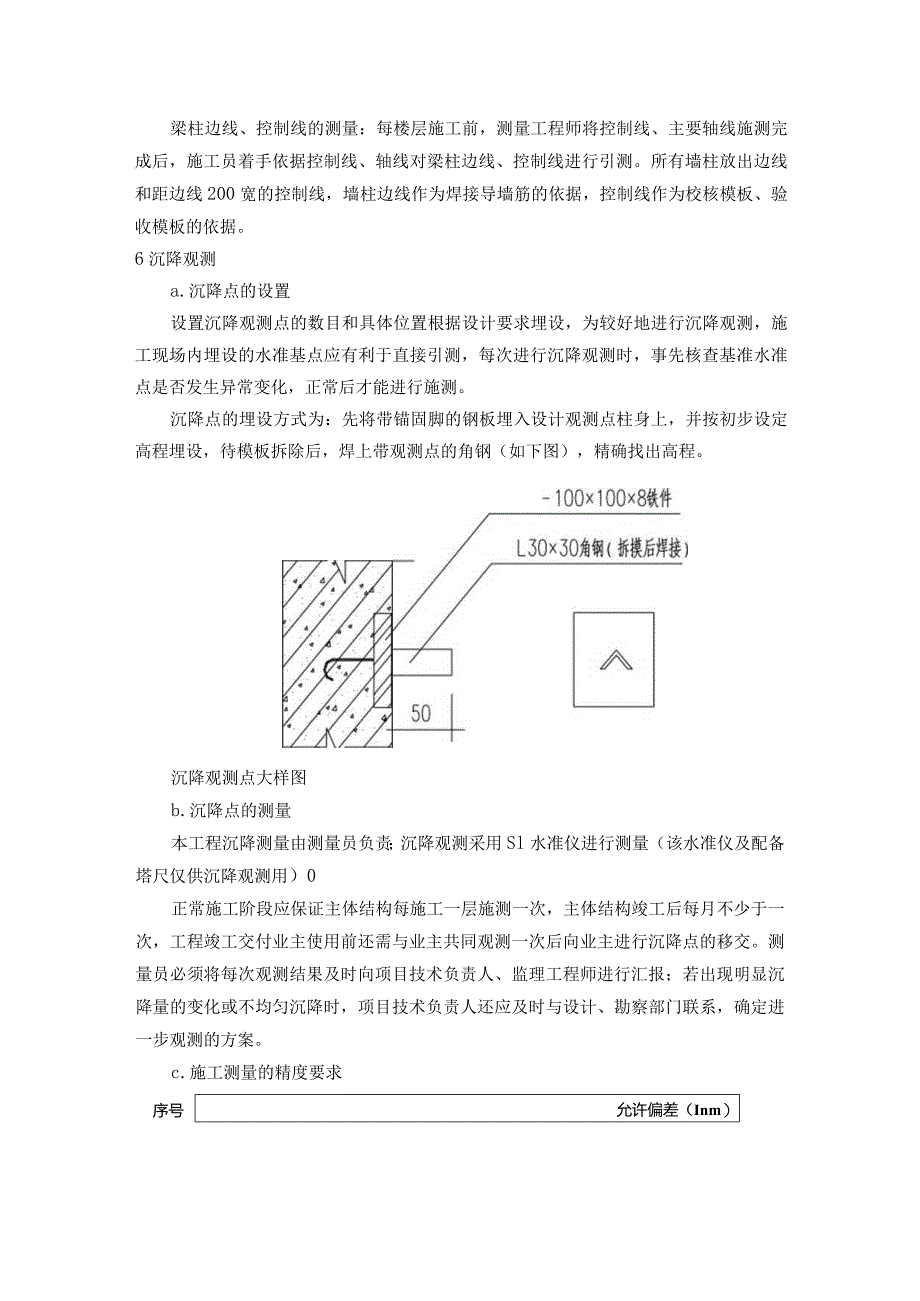

5、升，测量员用50m钢卷尺将高程向上传递。楼层内用水准仪将标高转至各相关构件上。5细部测量梁柱边线、控制线的测量：每楼层施工前，测量工程师将控制线、主要轴线施测完成后，施工员着手依据控制线、轴线对梁柱边线、控制线进行引测。所有墙柱放出边线和距边线200宽的控制线，墙柱边线作为焊接导墙筋的依据，控制线作为校核模板、验收模板的依据。6沉降观测a.沉降点的设置设置沉降观测点的数目和具体位置根据设计要求埋设，为较好地进行沉降观测，施工现场内埋设的水准基点应有利于直接引测，每次进行沉降观测时，事先核查基准水准点是否发生异常变化，正常后才能进行施测。沉降点的埋设方式为：先将带锚固脚的钢板埋入设计观测点柱身上
6、，并按初步设定高程埋设，待模板拆除后，焊上带观测点的角钢（如下图），精确找出高程。沉降观测点大样图b.沉降点的测量本工程沉降测量由测量员负责；沉降观测采用Sl水准仪进行测量（该水准仪及配备塔尺仅供沉降观测用）0正常施工阶段应保证主体结构每施工一层施测一次，主体结构竣工后每月不少于一次，工程竣工交付业主使用前还需与业主共同观测一次后向业主进行沉降点的移交。测量员必须将每次观测结果及时向项目技术负责人、监理工程师进行汇报；若出现明显沉降量的变化或不均匀沉降时，项目技术负责人还应及时与设计、勘察部门联系，确定进一步观测的方案。c.施工测量的精度要求序号允许偏差（Inm）1楼层标高22主体封顶标高103竖向层间控制线引测偏差14主体封顶总垂直度偏差155楼层结构件定位误差2
