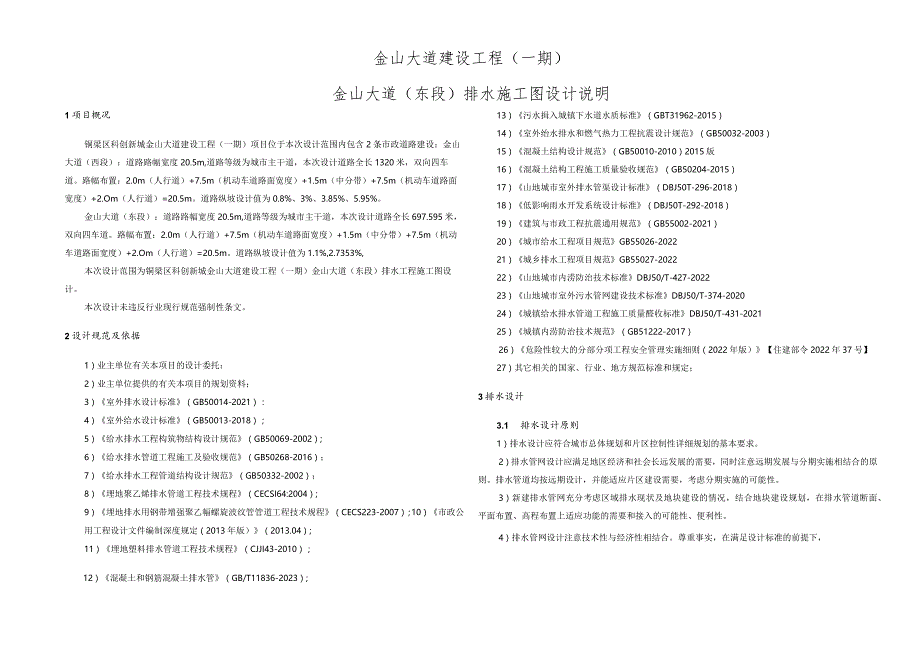

1、金山大道建设工程（一期）金山大道（东段）排水施工图设计说明1项目概况铜梁区科创新城金山大道建设工程（一期）项目位于本次设计范围内包含2条市政道路建设：金山大道（西段）：道路路幅宽度20.5m,道路等级为城市主干道，本次设计道路全长1320米，双向四车道。路幅布置：2.0m（人行道）+7.5m（机动车道路面宽度）+1.5m（中分带）+7.5m（机动车道路面宽度）+2.Om（人行道）=20.5m。道路纵坡设计值为0.8%、3%、3.85%、5.95%。金山大道（东段）：道路路幅宽度20.5m,道路等级为城市主干道，本次设计道路全长697.595米，双向四车道。路幅布置：2.0m（人行道）+7.5m
2、（机动车道路面宽度）+1.5m（中分带）+7.5m（机动车道路面宽度）+2.Om（人行道）=20.5m。道路纵坡设计值为1.1%,2.7353%,本次设计范围为铜梁区科创新城金山大道建设工程（一期）金山大道（东段）排水工程施工图设计。本次设计未违反行业现行规范强制性条文。2设计规范及依据1）业主单位有关本项目的设计委托：2）业主单位提供的有关本项目的规划资料；3）室外排水设计标准（GB50014-2021）：4）室外给水设计标准（GB50013-2018）；5）给水排水工程构筑物结构设计规范（GB50069-2002）;6）给水排水管道工程施工及验收规范（GB50268-2016）；7）给水排
3、水工程管道结构设计规范（GB50332-2002）；8）埋地聚乙烯排水管道工程技术规程（CECSI64:2004）;9）埋地排水用钢带增强聚乙幅螺旋波纹管管道工程技术规程（CECS223-2007）；10）市政公用工程设计文件编制深度规定（2013年版）（2013.04）;11）埋地塑料排水管道工程技术规程（CJJI43-2010）；12）混凝土和钢筋混凝土排水管（GB/T11836-2023）;13）污水揖入城镇下水道水质标准（GBT31962-2015）14）室外绐水排水和燃气热力工程抗震设计规范（GB50032-2003）15）混凝土结构设计规范（GB50010-2010）2015版16
4、）混凝土结构工程施工质量验收规范（GB50204-2015）17）山地城市室外排水管渠设计标准（DBJ50T-296-2018）18）低影响雨水开发系统设计标准（DBJ50T-292-2018）19）建筑与市政工程抗震通用规范（GB55002-2021）20）城市给水工程项目规范GB55026-202221）城乡排水工程项目规范GB55027-202222）山地城市内涝防治技术标准DBJ50/T-427-202223）山地城市室外污水管网建设技术标准DBJ50/T-374-202024）城镇给水排水管道工程施工质量醛收标准DBJ50/T-431-202125）城镇内涝防治技术规范（GB5122
5、2-2017）26）危险性较大的分部分项工程安全管理实施细则（2022年版）【住建部令2022年37号】27）其它相关的国家、行业、地方规范标准和规定；3排水设计3.1 排水设计原则1）排水设计应符合城市总体规划和片区控制性详细规划的基本要求。2）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。3）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。4）排水管网设计注意技术性与经济性相结合。尊重事实，

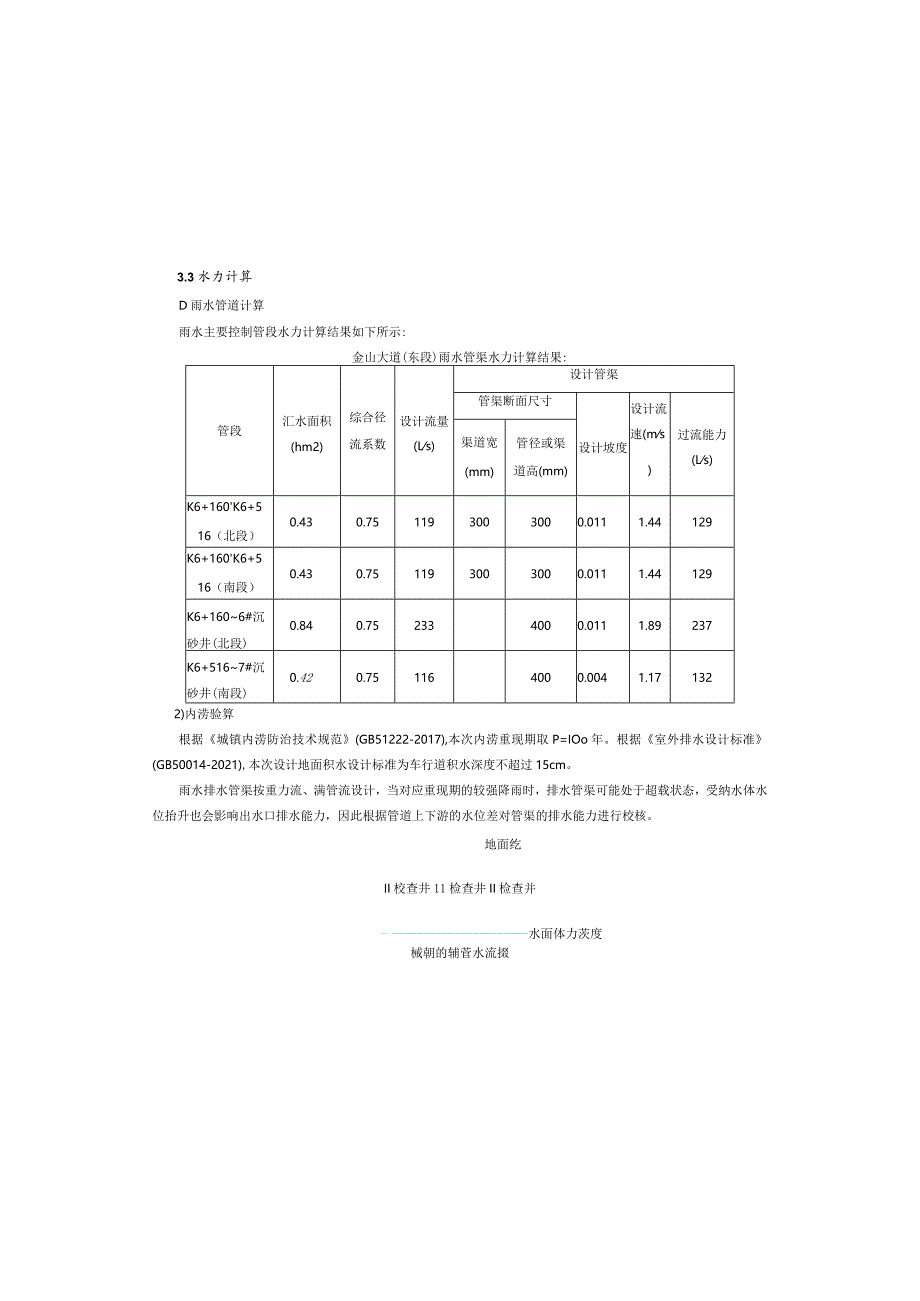

6、在满足设计标准的前提下，3.3水力计算D雨水管道计算雨水主要控制管段水力计算结果如下所示:金山大道(东段)雨水管渠水力计算结果:管段汇水面积(hm2)综合径流系数设计流量(Ls)设计管渠管渠断面尺寸设计坡度设计流速(ms)过流能力(Ls)渠道宽(mm)管径或渠道高(mm)K6+160K6+516（北段）0.430.751193003000.0111.44129K6+160K6+516（南段）0.430.751193003000.0111.44129K6+1606#沉砂井(北段)0.840.752334000.0111.89237K6+5167#沉砂井(南段)0.420.751164000.00
7、41.171322)内涝验算根据城镇内涝防治技术规范(GB51222-2017),本次内涝重现期取P=IOo年。根据室外排水设计标准(GB50014-2021),本次设计地面积水设计标准为车行道积水深度不超过15cm。雨水排水管渠按重力流、满管流设计，当对应重现期的较强降雨时，排水管渠可能处于超载状态，受纳水体水位抬升也会影响出水口排水能力，因此根据管道上下游的水位差对管渠的排水能力进行校核。地面纥II校查井11检查井II检查并-水面体力茨度械朝的辅菅水流掇尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。5）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预

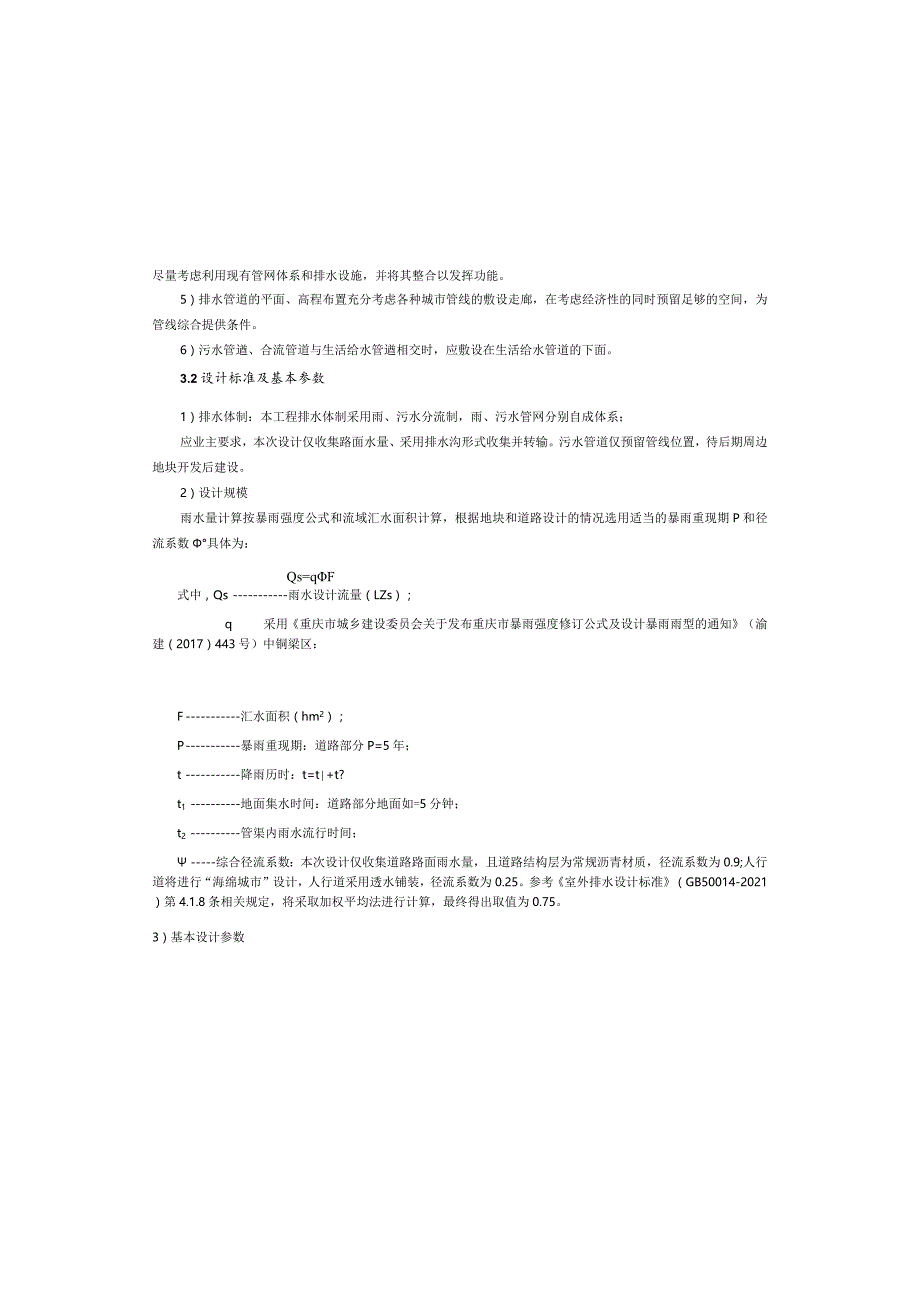

8、留足够的空间，为管线综合提供条件。6）污水管遒、合流管道与生活给水管遒相交时，应敷设在生活给水管道的下面。3.2设计标准及基本参数1）排水体制：本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系；应业主要求，本次设计仅收集路面水量、采用排水沟形式收集并转输。污水管道仅预留管线位置，待后期周边地块开发后建设。2）设计规模雨水量计算按暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数具体为：Qs=qF式中，Qs雨水设计流量（LZs）；q采用重庆市城乡建设委员会关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知（渝建（2017）443号）中铜梁区：F汇水
9、面积（hm2）；P暴雨重现期：道路部分P=5年；t降雨历时：t=t+t?t1地面集水时间：道路部分地面如=5分钟；t2管渠内雨水流行时间；综合径流系数：本次设计仅收集道路路面雨水量，且道路结构层为常规沥青材质，径流系数为0.9;人行道将进行“海绵城市”设计，人行道采用透水铺装，径流系数为0.25。参考室外排水设计标准（GB50014-2021）第4.1.8条相关规定，将采取加权平均法进行计算，最终得出取值为0.75。3）基本设计参数根据室外排水设计标准（GB50014-2021）排水沟最大设计流速与渠道材质有关。本次设计拟采用混凝土排水沟，有效水深为0.3米，则排水沟最大流速为3.4ms最小流
10、速：排水沟满流时为V.hl=0.4ms取内涝重现期P=IoO年，内涝水位0.15m（检查井位于车行道），则压力势能处=（最不利检查井地面标高278.718+0.15）-雨水出口管顶标高271.218=7.65m0位置势能：（zl-z2）=278.518-271.218=7.3m,通过计算可知：沿程水头损失Ahl=4.662m,局部水头损失h2=1.399mfchf=hl+h2=6.O61m14.95m7.65m+7.3m）,满足内滂防治要求。（2）本次设计金山大道（东段）K6+516.332K6+840南侧段雨水管渠最不利点K6+840处：取内涝重现期P=100年，内涝水位0.15m（检查井位
11、于车行道），则压力势能点=（最不利检查井地面标高278.718+0.15）-雨水出口管顶标高271.218=7.65m0位置势能：（zl-z2）=278.518-271.218=7.3m,通过计算可知：沿程水头损失Ahl=4.662m,局部水头损失Ah2=1.399mhf=hl+h2=6.061m14.95m（7.65m+7.3m）,满足内涝防治要求。3.4 排水系毓现状及规划情况1）排水系统现状本次设计金山大道西段西侧腾龙大道为已建成道路外，其余周边均为规划道路：金山大道东段东侧S207道路，其余周边均为规划道路。拟建道路周边均为征迁区域，征迁区域内有零星排水管网。2）排水规划情况及设计思路
12、金山大道（东段）K6160K6+516.332段道路路面雨水规划排入西侧规划道路雨水系统内；金山大道（东段）K6+516.332K6+590段道路路面雨水规划排入北侧规划道路雨水系统内；金山大道（东段）K6+590K6+857595段道路路面雨水规划排入东侧规划道路雨水系统内。本次设计在充分考虑设计道路坡度、相连规划道路、两侧地势特点的基础上，对整个道路两侧的排水进行了系毓的分析，对设计范围内排水、规划道路排水与整个片区排水统筹进行考虑，具体详见排水总平面图O3.5 雨水系统布置本次设计金山大道道路需进行海绵城市专项设计。金山大道标准路幅宽度为20.5m,双侧标准人行道宽均为2m,排水沟双侧布
13、置车行道路缘带内。详见雨水总平面图及市政管网标准横断面图。三检查井局部水头默JI检查并1OI 水面/水力坡度雕时的水流状态雨水管道流态示意图假设最低点出现压力流，则根据达西-威斯巴赫公式计算沿程水头损失。z=-达西-威斯巴赫公式：d2g沿程水头损失系数:2 = C = -R16C* n局部水头损失：2g（本次取沿程水头损失的30%）排水管渠流量公式：Q=Av以上公式中，hf为沿程水头损失（m）；I为沿程水头损失系数；d为管径（m）；1为管长5）；C为谢才系数：R为水力半径；V为流速（ms）；A为排水管渠截面面积（m2）；5为局部水头损失系数（可通过局部水头损失计算表查取）；S指水力坡度。pV2
14、PV2Z+-伯努利方程：Pg2g（其中Z一位置水头，P&一压力水头，2g一动力水头）假设管道内水流为均匀流，满足能量守恒，则有/+止=Z,+在+工+%PS2gpg2g以上公式中，zl、z2为两断面几何中心位置水头，pkp2为两断面几何中心位置至自由液面的压力值；hf为两断面间的水头损失值。hf=（z-Z2）+-根据管道连续性方程，vl=v2,则依PLPz即管道两端的位置势能（Zl-Z2）与压力势能（PS）能够满足水头损失，则认为设计满足内滂防治要求。（1）本次设计金山大道（东段）K6+516.332K6+840北侧段雨水管渠最不利点K6+840处：础。管道施工回填压实后，再分层回填压实至设计路面商程。当开挖沟槽基础为岩石时，槽底应超挖200mm,采用砂砾石回填至设计高程后，再施工管道基础。3)管道接口钢带增强聚乙烯(PE)螺旋波纹管采用弹性橡胶圈密封连接。钢带增强聚乙烯(PE)螺旋波纹管接口按管材提供厂家要求和埋地排水用钢带增强聚乙烯螺旋波纹管管道工程技术规程(CECS223-2007)的相关要求进行施工，或由厂家配套提供现场指导施工。4)检查井管道交汇纳、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查并。根据重庆市相关部门的统一要求，采用球墨铸铁防盗检查井井盖，其技术要求叁照国家标准检查井盖(GBT23858-2009)根据承载力的要求，车行道下井盖的选用
