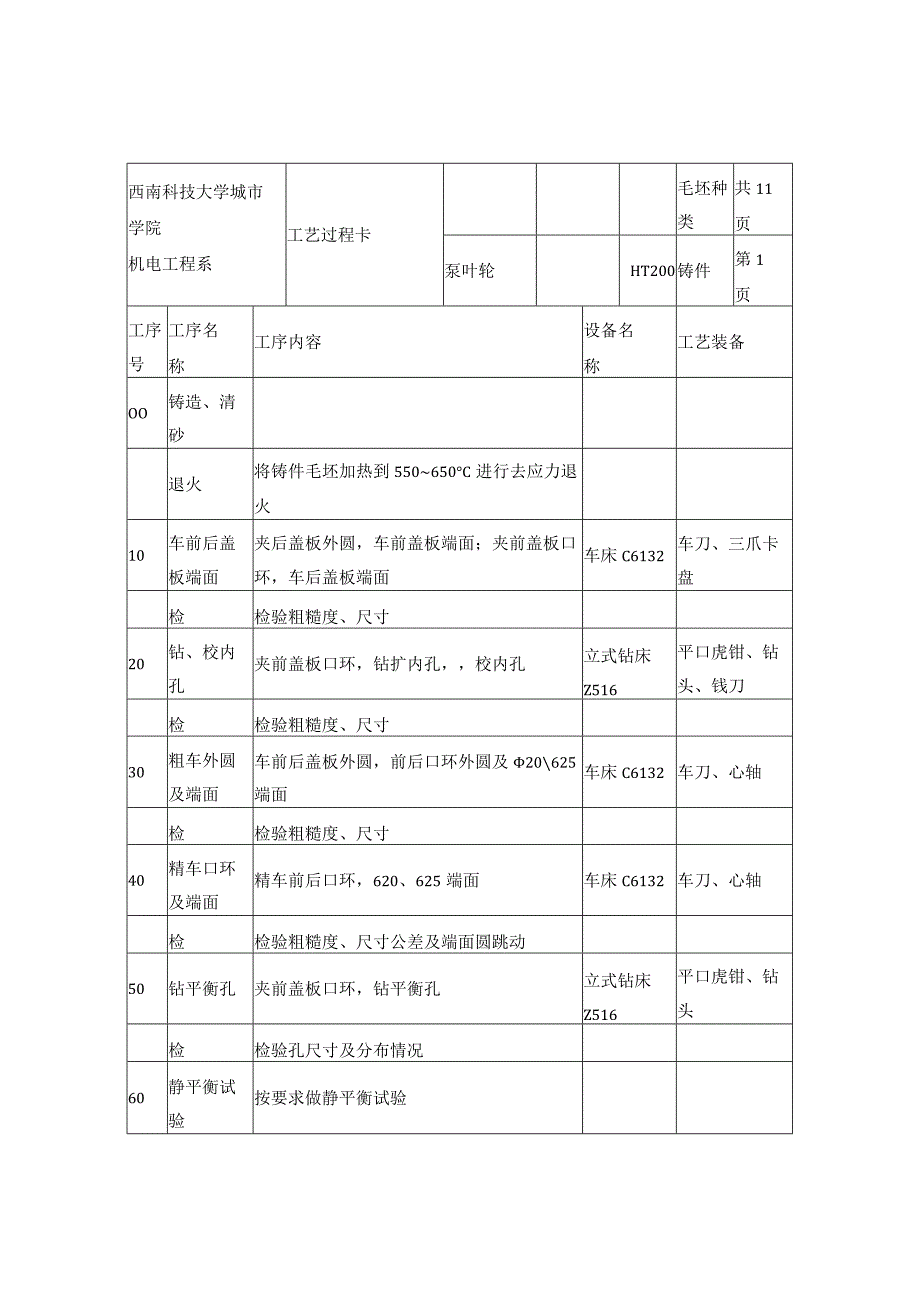

1、西南科技大学城市学院机电工程系工艺过程卡毛坯种类共11页泵叶轮HT200铸件第1页工序号工序名称工序内容设备名称工艺装备OO铸造、清砂退火将铸件毛坯加热到550650C进行去应力退火10车前后盖板端面夹后盖板外圆,车前盖板端面;夹前盖板口环,车后盖板端面车床C6132车刀、三爪卡盘检检验粗糙度、尺寸20钻、校内孔夹前盖板口环,钻扩内孔,校内孔立式钻床Z516平口虎钳、钻头、钱刀检检验粗糙度、尺寸30粗车外圆及端面车前后盖板外圆,前后口环外圆及20625端面车床C6132车刀、心轴检检验粗糙度、尺寸40精车口环及端面精车前后口环,620、625端面车床C6132车刀、心轴检检验粗糙度、尺寸公差及

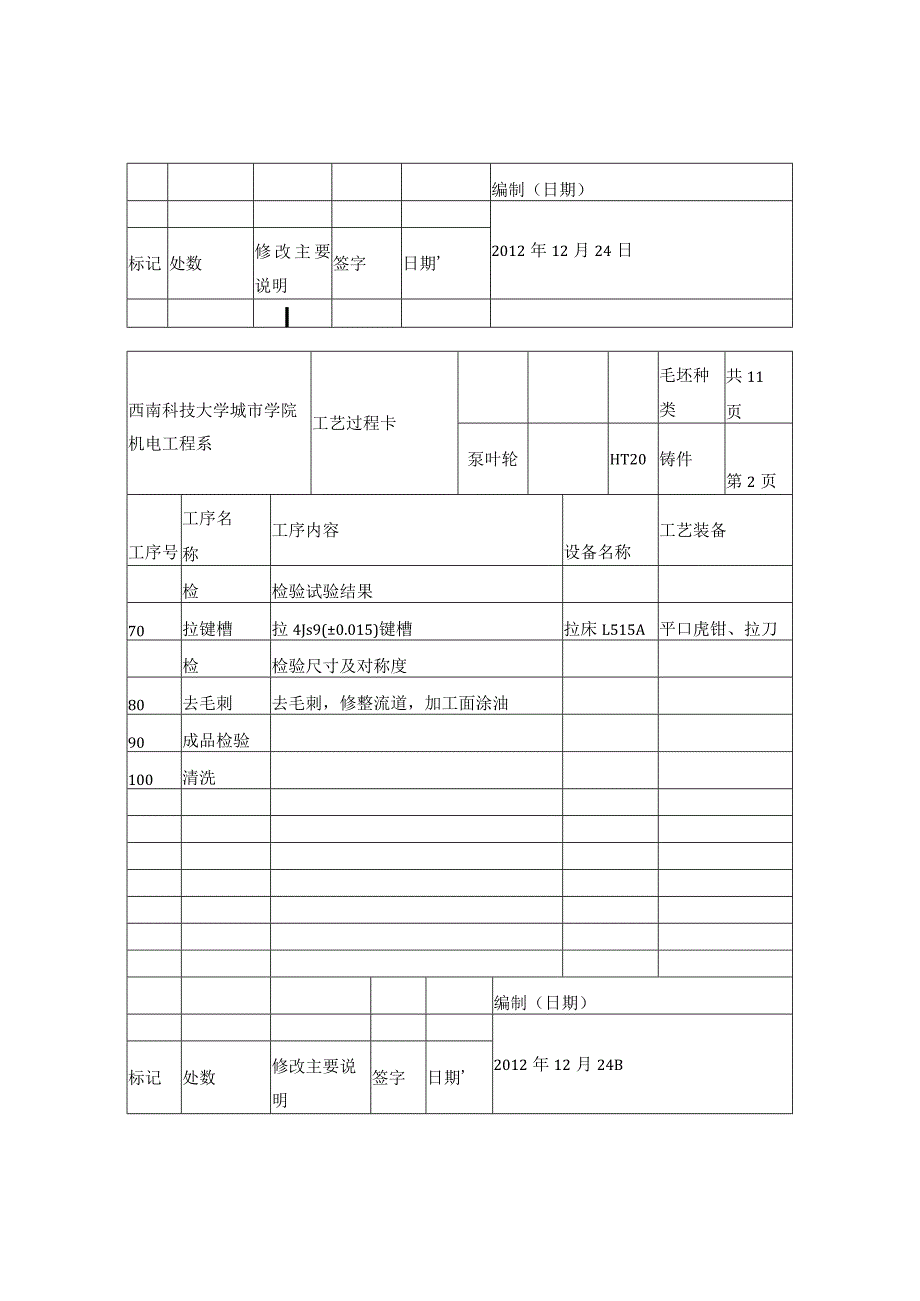

2、端面圆跳动50钻平衡孔夹前盖板口环,钻平衡孔立式钻床Z516平口虎钳、钻头检检验孔尺寸及分布情况60静平衡试验按要求做静平衡试验编制(日期)2012年12月24日标记处数修改主要说明签字日期I西南科技大学城市学院机电工程系工艺过程卡毛坯种类共11页泵叶轮HT20铸件第2页工序号工序名称工序内容设备名称工艺装备检检验试验结果70拉键槽拉4Js9(0.015)键槽拉床L515A平口虎钳、拉刀检检验尺寸及对称度80去毛刺去毛刺,修整流道,加工面涂油90成品检验100清洗编制(日期)2012年12月24B标记处数修改主要说明签字日期西南科技大学城市学院机电工程系机械加工工序卡泵叶轮HT200第3页工序
3、号工步号工步名称工步内容工具名称工艺装备OO0铸造制作模具,芯盒一翻砂造型一熔化一浇注一落砂一去浇冒口清理1清砂落砂后除去铸件表面黏砂2退火将铸件毛坯加热到550650C进行去应力退火编制(日期)2012年12月24日标记处数修改主要说明签字日期西南科技大学城市学院机械加工工序卡零件名称零件图号材料共11页机电工程系泵叶轮HT20第4页工序号工步号工步名称工步内容工具名称工艺装备100装夹定位夹进口口环外圆,找正后并夹紧三爪卡盘1粗车后盖板端面粗车后盖板端面,控制尺寸距前盖板59mm,表面粗糙度12.545直头外圆车刀HXB25X16车床C61322装夹定位夹出口口环外圆,找正后并夹紧三爪卡盘3粗车前盖板端面粗车前盖板端面,控制尺寸距后盖板58mm,表面粗糙度12.545直头外圆车刀HXB25X16车床C61324检验检查前后口环端面粗糙度,及尺寸粗糙度样板千分尺编制(日期)2012年12月24日标记处数修改主要说明签字日期
