《建筑保温砂浆干密度检测内容及方法.docx》由会员分享，可在线阅读，更多相关《建筑保温砂浆干密度检测内容及方法.docx（3页珍藏版）》请在第壹文秘上搜索。

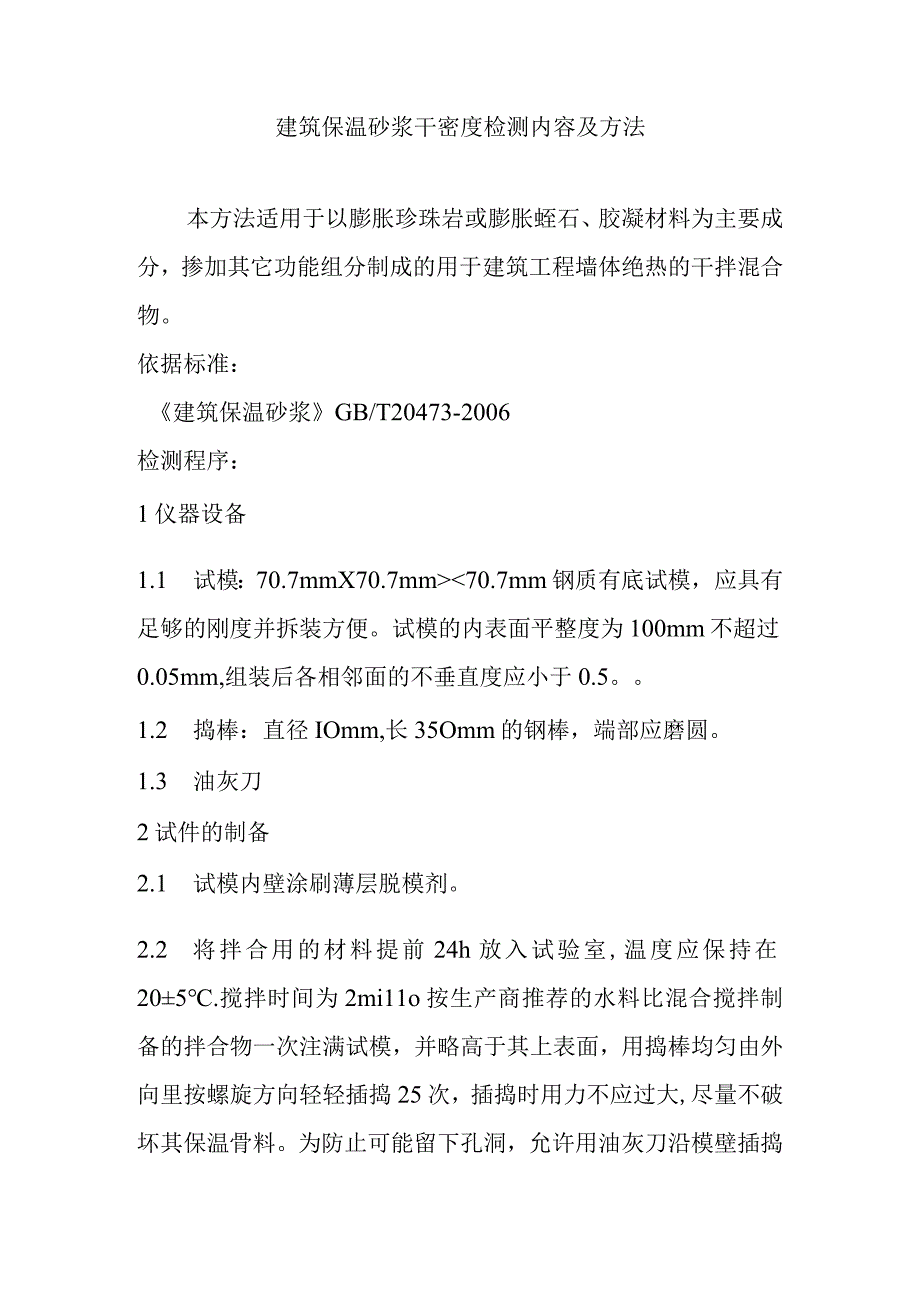

1、建筑保温砂浆干密度检测内容及方法本方法适用于以膨胀珍珠岩或膨胀蛭石、胶凝材料为主要成分，掺加其它功能组分制成的用于建筑工程墙体绝热的干拌混合物。依据标准：建筑保温砂浆GB/T20473-2006检测程序：1仪器设备1.1 试模：70.7mmX70.7mm70.7mm钢质有底试模，应具有足够的刚度并拆装方便。试模的内表面平整度为100mm不超过0.05mm,组装后各相邻面的不垂直度应小于0.5。1.2 捣棒：直径IOmm,长35Omm的钢棒，端部应磨圆。1.3 油灰刀2试件的制备2.1 试模内壁涂刷薄层脱模剂。2.2 将拌合用的材料提前24h放入试验室,温度应保持在205.搅拌时间为2mi11o

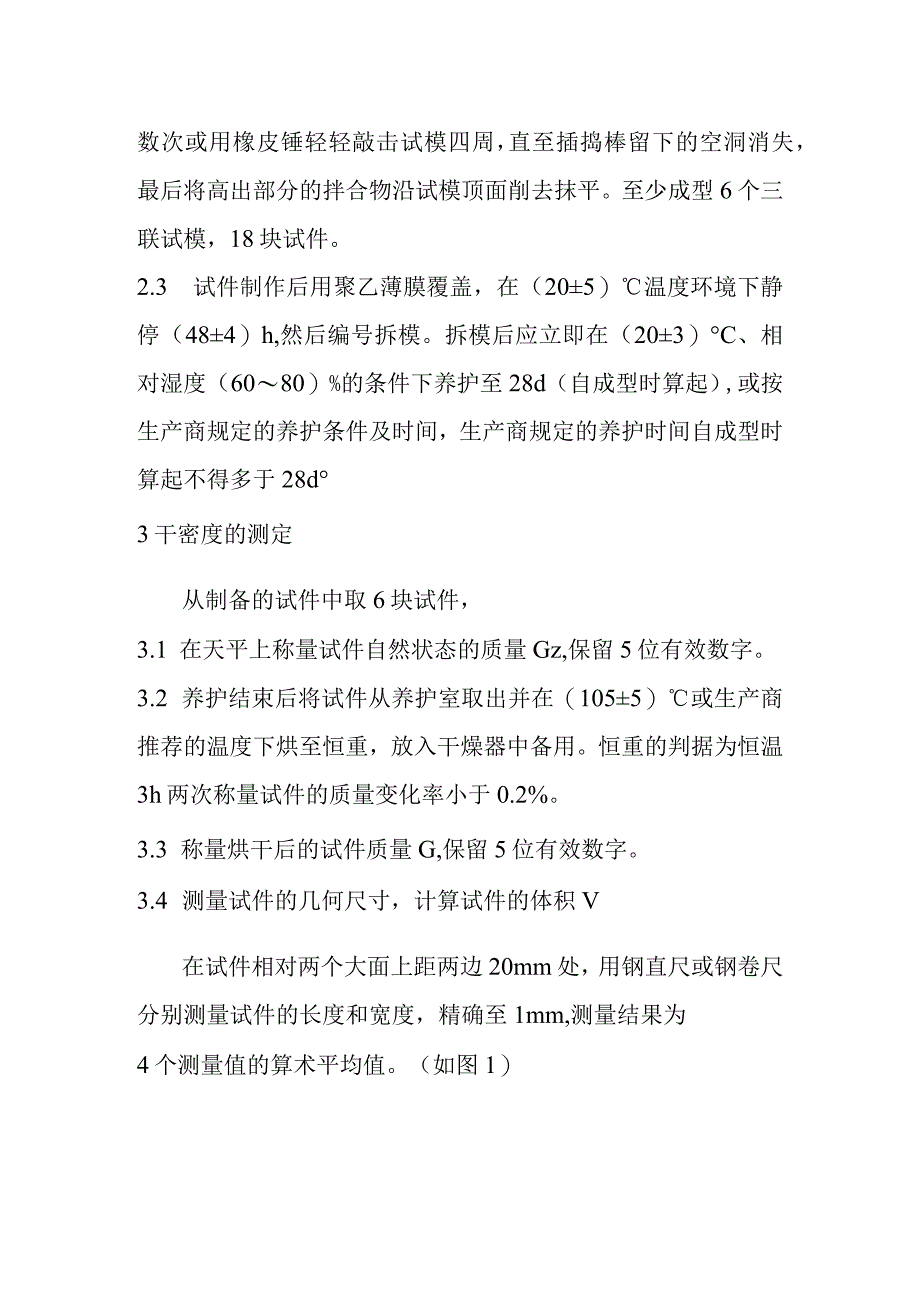

2、按生产商推荐的水料比混合搅拌制备的拌合物一次注满试模，并略高于其上表面，用捣棒均匀由外向里按螺旋方向轻轻插捣25次，插捣时用力不应过大,尽量不破坏其保温骨料。为防止可能留下孔洞，允许用油灰刀沿模壁插捣数次或用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失，最后将高出部分的拌合物沿试模顶面削去抹平。至少成型6个三联试模，18块试件。2.3 试件制作后用聚乙薄膜覆盖，在（205）温度环境下静停（484）h,然后编号拆模。拆模后应立即在（203）C、相对湿度（6080）%的条件下养护至28d（自成型时算起）,或按生产商规定的养护条件及时间，生产商规定的养护时间自成型时算起不得多于28d3干密度的测

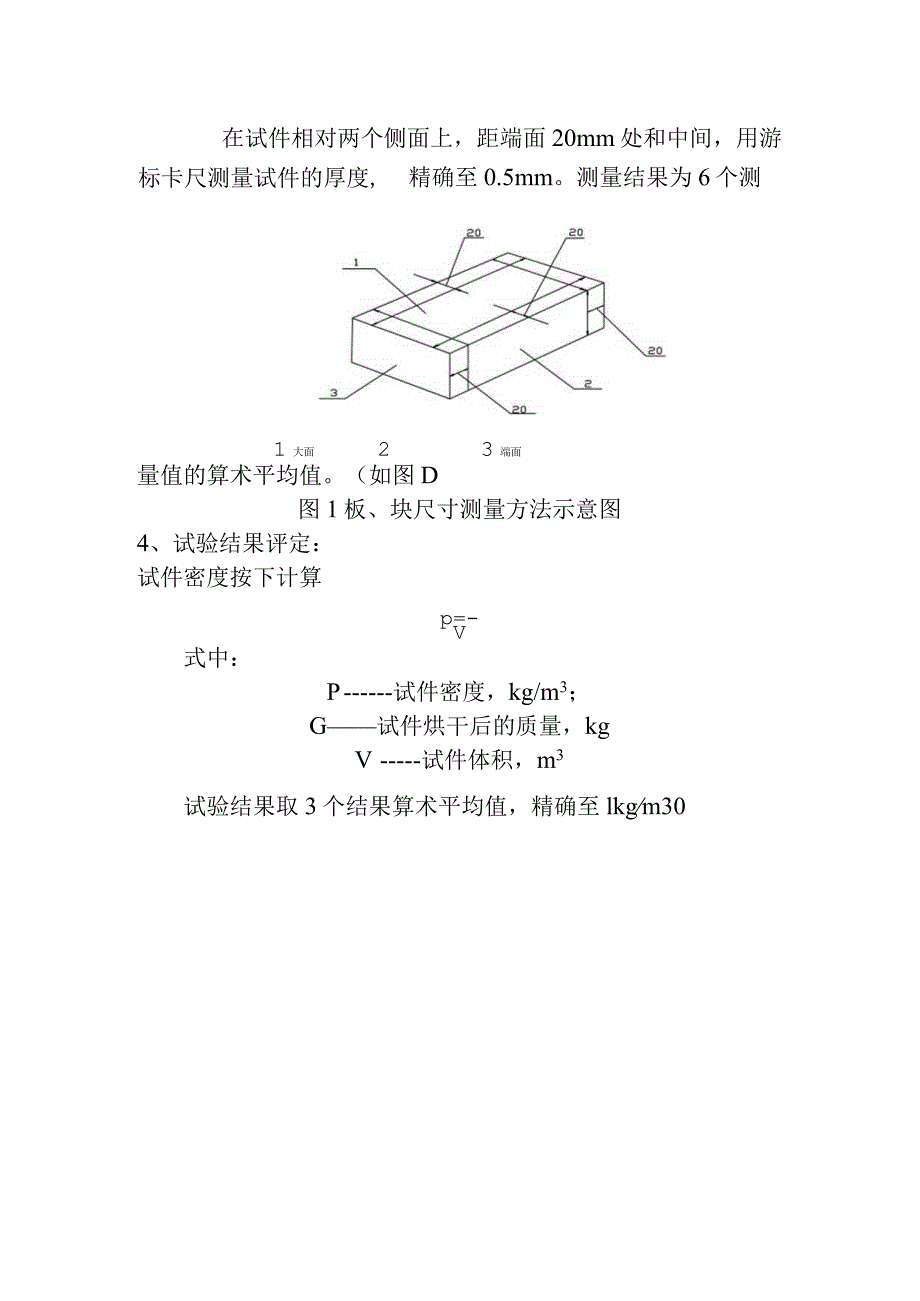

3、定从制备的试件中取6块试件，3.1 在天平上称量试件自然状态的质量Gz,保留5位有效数字。3.2 养护结束后将试件从养护室取出并在（1055）或生产商推荐的温度下烘至恒重，放入干燥器中备用。恒重的判据为恒温3h两次称量试件的质量变化率小于0.2%。3.3 称量烘干后的试件质量G,保留5位有效数字。3.4 测量试件的几何尺寸，计算试件的体积V在试件相对两个大面上距两边20mm处，用钢直尺或钢卷尺分别测量试件的长度和宽度，精确至1mm,测量结果为4个测量值的算术平均值。（如图1）在试件相对两个侧面上，距端面20mm处和中间，用游标卡尺测量试件的厚度,精确至0.5mm。测量结果为6个测1大面23端面量值的算术平均值。（如图D图1板、块尺寸测量方法示意图4、试验结果评定：试件密度按下计算p=-V式中：P试件密度，kg/m3；G试件烘干后的质量，kgV试件体积，m3试验结果取3个结果算术平均值，精确至lkgm30
