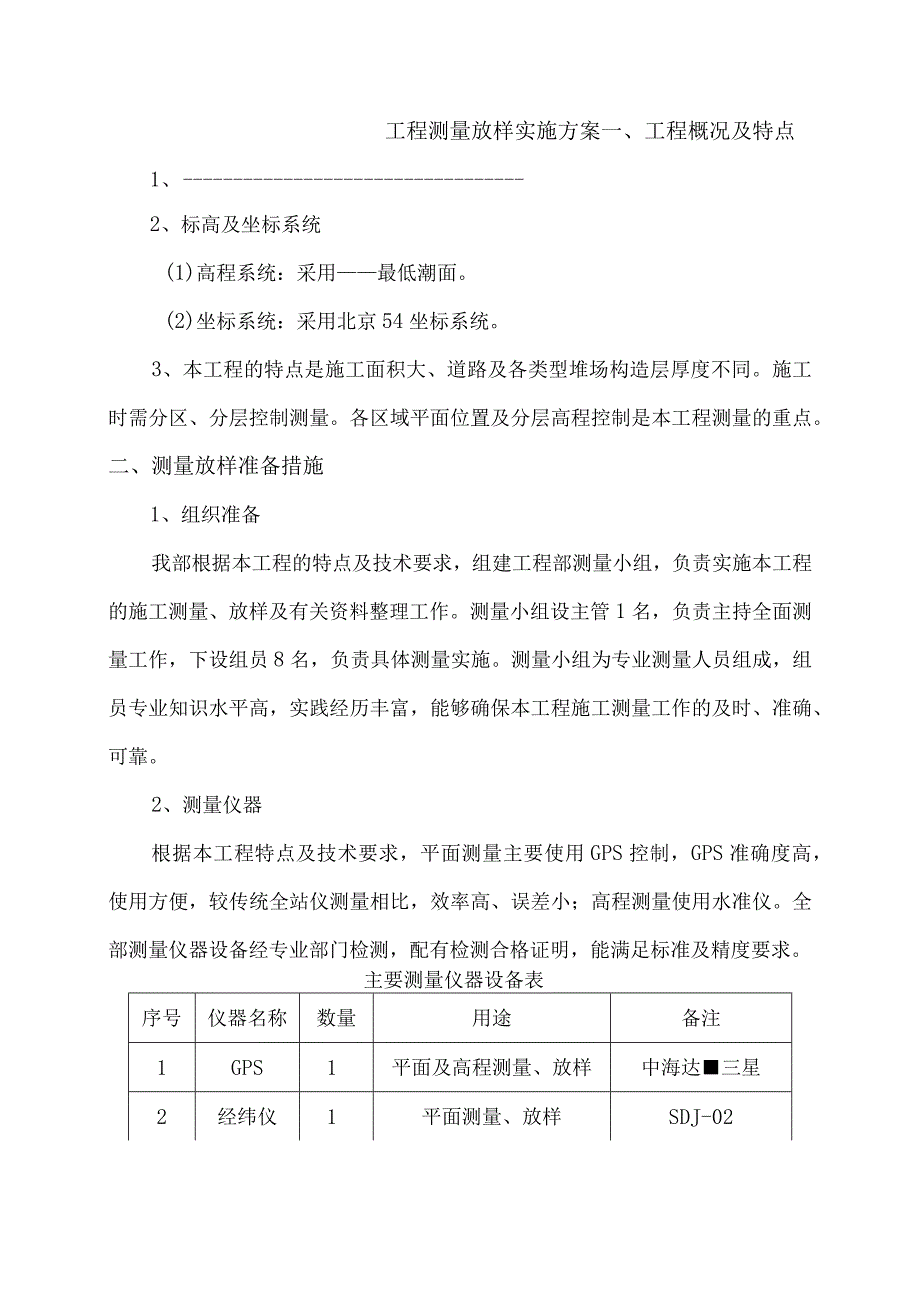

1、工程测量放样实施方案一、工程概况及特点1、2、标高及坐标系统(1)高程系统：采用最低潮面。(2)坐标系统：采用北京54坐标系统。3、本工程的特点是施工面积大、道路及各类型堆场构造层厚度不同。施工时需分区、分层控制测量。各区域平面位置及分层高程控制是本工程测量的重点。二、测量放样准备措施1、组织准备我部根据本工程的特点及技术要求，组建工程部测量小组，负责实施本工程的施工测量、放样及有关资料整理工作。测量小组设主管1名，负责主持全面测量工作，下设组员8名，负责具体测量实施。测量小组为专业测量人员组成，组员专业知识水平高，实践经历丰富，能够确保本工程施工测量工作的及时、准确、可靠。2、测量仪器根据本

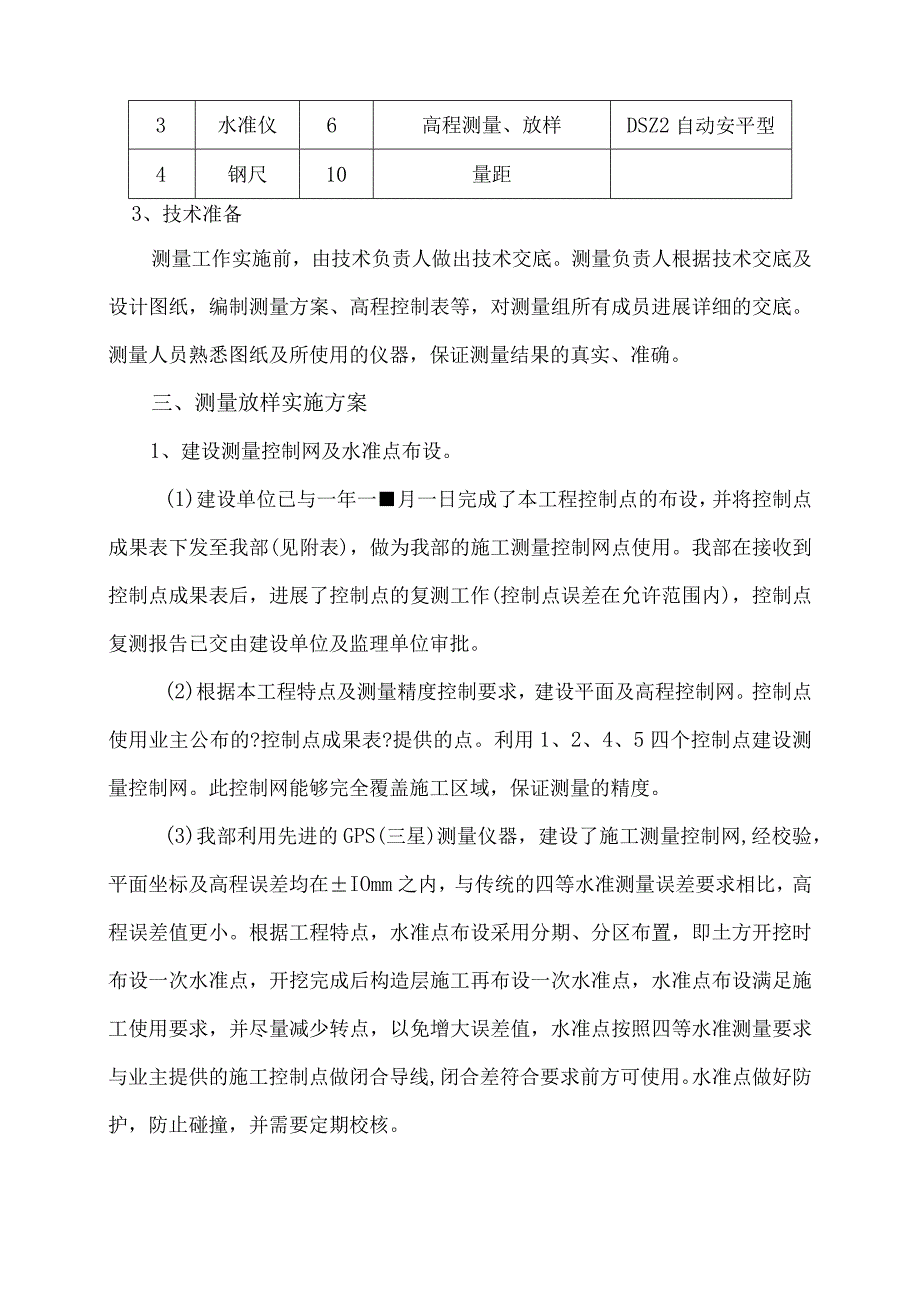

2、工程特点及技术要求，平面测量主要使用GPS控制，GPS准确度高，使用方便，较传统全站仪测量相比，效率高、误差小；高程测量使用水准仪。全部测量仪器设备经专业部门检测，配有检测合格证明，能满足标准及精度要求。主要测量仪器设备表序号仪器名称数量用途备注1GPS1平面及高程测量、放样中海达三星2经纬仪1平面测量、放样SDJ-023水准仪6高程测量、放样DSZ2自动安平型4钢尺10量距3、技术准备测量工作实施前，由技术负责人做出技术交底。测量负责人根据技术交底及设计图纸，编制测量方案、高程控制表等，对测量组所有成员进展详细的交底。测量人员熟悉图纸及所使用的仪器，保证测量结果的真实、准确。三、测量放样实施
3、方案1、建设测量控制网及水准点布设。(1)建设单位已与一年一月一日完成了本工程控制点的布设，并将控制点成果表下发至我部(见附表)，做为我部的施工测量控制网点使用。我部在接收到控制点成果表后，进展了控制点的复测工作(控制点误差在允许范围内)，控制点复测报告已交由建设单位及监理单位审批。(2)根据本工程特点及测量精度控制要求，建设平面及高程控制网。控制点使用业主公布的?控制点成果表?提供的点。利用1、2、4、5四个控制点建设测量控制网。此控制网能够完全覆盖施工区域，保证测量的精度。(3)我部利用先进的GPS(三星)测量仪器，建设了施工测量控制网,经校验，平面坐标及高程误差均在IOmm之内，与传统的

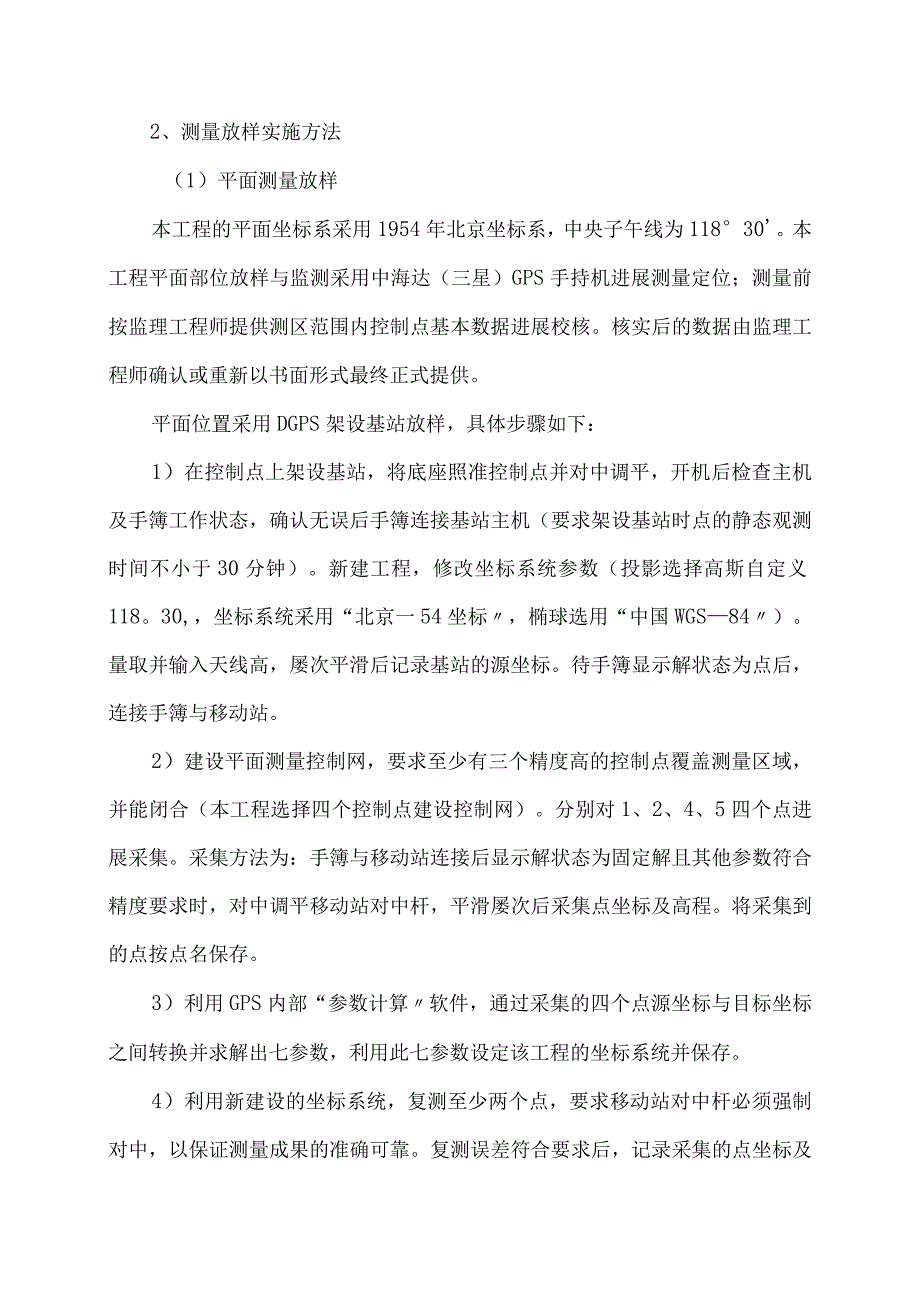

4、四等水准测量误差要求相比，高程误差值更小。根据工程特点，水准点布设采用分期、分区布置，即土方开挖时布设一次水准点，开挖完成后构造层施工再布设一次水准点，水准点布设满足施工使用要求，并尽量减少转点，以免增大误差值，水准点按照四等水准测量要求与业主提供的施工控制点做闭合导线,闭合差符合要求前方可使用。水准点做好防护，防止碰撞，并需要定期校核。2、测量放样实施方法（1）平面测量放样本工程的平面坐标系采用1954年北京坐标系，中央子午线为11830。本工程平面部位放样与监测采用中海达（三星）GPS手持机进展测量定位；测量前按监理工程师提供测区范围内控制点基本数据进展校核。核实后的数据由监理工程师确认或
5、重新以书面形式最终正式提供。平面位置采用DGPS架设基站放样，具体步骤如下：1）在控制点上架设基站，将底座照准控制点并对中调平，开机后检查主机及手簿工作状态，确认无误后手簿连接基站主机（要求架设基站时点的静态观测时间不小于30分钟）。新建工程，修改坐标系统参数（投影选择高斯自定义118。30,，坐标系统采用“北京一54坐标，椭球选用“中国WGS84）。量取并输入天线高，屡次平滑后记录基站的源坐标。待手簿显示解状态为点后，连接手簿与移动站。2）建设平面测量控制网，要求至少有三个精度高的控制点覆盖测量区域，并能闭合（本工程选择四个控制点建设控制网）。分别对1、2、4、5四个点进展采集。采集方法为：
6、手簿与移动站连接后显示解状态为固定解且其他参数符合精度要求时，对中调平移动站对中杆，平滑屡次后采集点坐标及高程。将采集到的点按点名保存。3）利用GPS内部“参数计算软件，通过采集的四个点源坐标与目标坐标之间转换并求解出七参数，利用此七参数设定该工程的坐标系统并保存。4）利用新建设的坐标系统，复测至少两个点，要求移动站对中杆必须强制对中，以保证测量成果的准确可靠。复测误差符合要求后，记录采集的点坐标及求解的七参数结果。5）将施工区域的堆场区域及道路区域坐标数据输入GPS手簿，根据施工图纸，利用边桩法对堆场及道路等具体待放样部位进展分区段放样。根据手簿显示的放样提示进展屡次放样观测，注意观察仪器各
7、种参数（如解状态、差分龄期、卫星分布及质量等），确认误差值在允许范围内前方可进展放样，并记录现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加上注记。6）重复上述过程，放样出所有待放样点。7）全部放样点放样完毕后，随机抽检规定数量的放样点并记录，其差值应不大于放样点的允许偏差值；8）作业完毕后，观测员检查放样外业记录资料并签字。9）测量放样负责人逐一将标注数据与记录结果比对，同时检查点位间的几何尺寸关系及与有关构造边线的相对关系尺寸并记录，以验证标注数据和所放样点位无误。10）业主、监理及施工单位参加放样的现场代表在放样外业记录上签字。（3）高程测量放样。1）选择满足精度要求的水
8、准仪和水准尺（塔尺）。2）在地面坚实、平整的位置安置水准仪，并进展整平。3）水准仪分别照准二个以上高程基准点，准确读数并报给记录员，记录员记录并回报，以验证记录无误。4）记录员计算仪器的视线高程，计算的视线高程之差应满足放样点的精度要求，取其平均值作为该水准仪的视线高程。5）根据施工图纸，在需要的标注部位测定并标注高程。标注要求醒目、不易褪色和脱落，并根据标注内容对施工班组进展现场技术交底。6）再次检查基准点测量记录、计算数据及标注数据是否正确。四、测量放样质量控制1、施工之前必须对所用控制点进展复测，确认无误前方可据此进展测量控制网的建设。2、针对本工程的施工测量放样工作，测量小组发挥群策群
9、力，对堆场、道路坐标及不同类型堆场及道路构造层厚度及坡度等做细致统计，并据此编制坐标控制图及高程控制表，制定详细测量工作实施方法，做为本工程测量放样工作的指导依据。3、测量主管每天对测量放样内容进展交底。测量放样实施人员必须做好详细测量记录，每次测量放样完毕后由测量主管对测量记录进展检查，根据测量记录比照检查点位间的几何尺寸关系及与有关高程数据，将比照结果形成文字记录，以验证标注数据和所放样点位无误。4、测量主管根据现场测量放样内容（平面及高程放样），对施工班组进展现场技术交底，交底要求详细，并安排测量技术人员负责监视指导工程实施。5、施工测量放样必须做好复测工作。每次测量放样实施前GPS必须对至少两个点进展校核，误差满足要求方可使用，如误差过大及时调整。6、测量放样工作做好“自检”互检和“专检。测量放样的实施必须由至少两个以上的人员进展，互相检查提醒，做好记录。测量主管对每次放样的内容进展专检，经检查误差满足标准要求前方可进展施工。7、定期对布设的水准点进展检查，如发现破坏、位移应及时调整增补,并进展复测。发现有误差大的应重新对其进展测量标记。
