腻子耐水性及粘结强度的检测内容及方法.docx

上传人:p** 文档编号:855686 上传时间:2024-03-22 格式:DOCX 页数:6 大小:65.65KB
下载 相关 举报
腻子耐水性及粘结强度的检测内容及方法.docx_第1页
第1页 / 共6页
腻子耐水性及粘结强度的检测内容及方法.docx_第2页
第2页 / 共6页
腻子耐水性及粘结强度的检测内容及方法.docx_第3页
第3页 / 共6页
腻子耐水性及粘结强度的检测内容及方法.docx_第4页
第4页 / 共6页
腻子耐水性及粘结强度的检测内容及方法.docx_第5页
第5页 / 共6页
腻子耐水性及粘结强度的检测内容及方法.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《腻子耐水性及粘结强度的检测内容及方法.docx》由会员分享,可在线阅读,更多相关《腻子耐水性及粘结强度的检测内容及方法.docx(6页珍藏版)》请在第壹文秘上搜索。

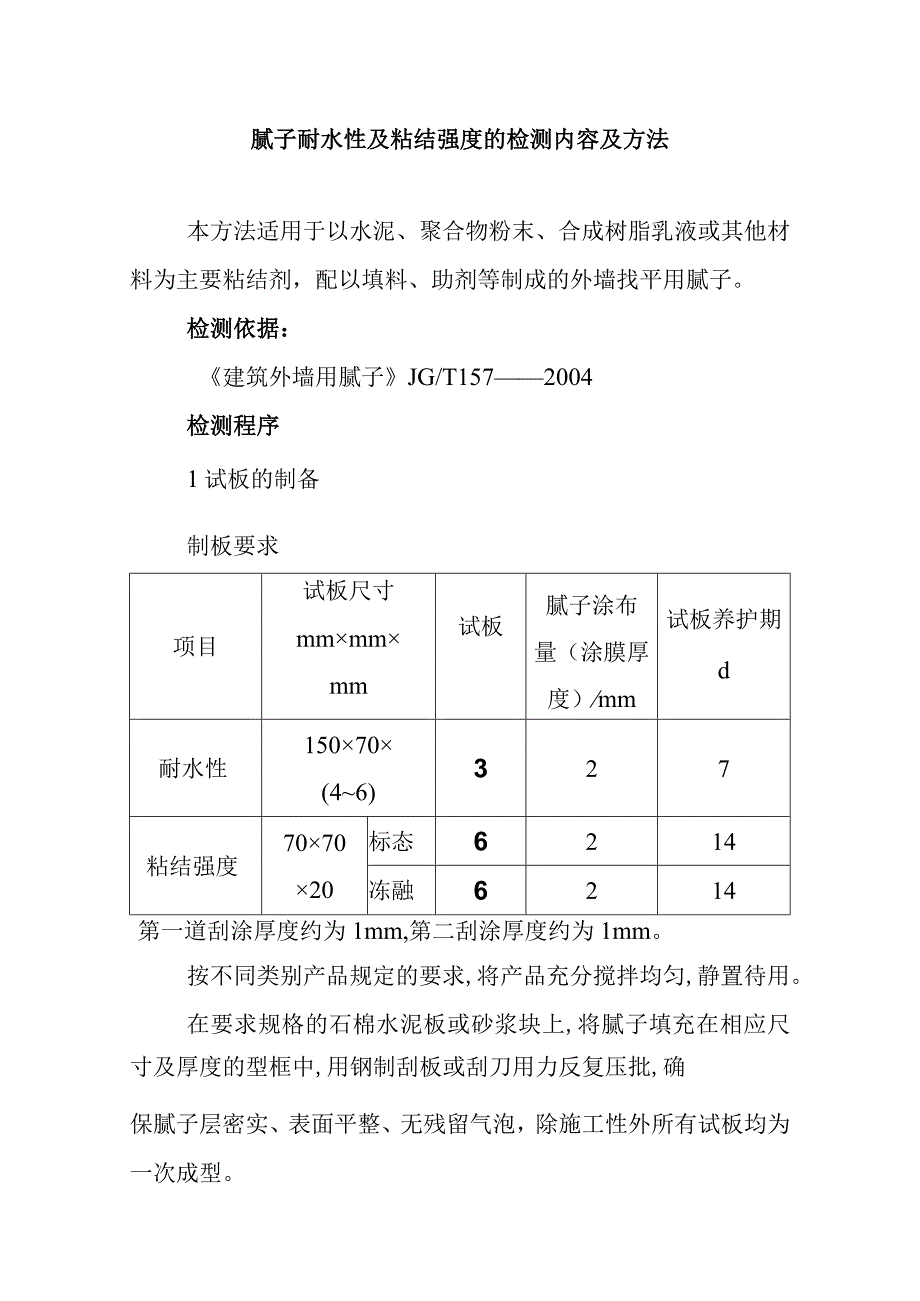

1、腻子耐水性及粘结强度的检测内容及方法本方法适用于以水泥、聚合物粉末、合成树脂乳液或其他材料为主要粘结剂,配以填料、助剂等制成的外墙找平用腻子。检测依据:建筑外墙用腻子JG/T1572004检测程序1试板的制备制板要求项目试板尺寸mmmmmm试板腻子涂布量(涂膜厚度)mm试板养护期d耐水性15070(46)327粘结强度707020标态6214冻融6214第一道刮涂厚度约为1mm,第二刮涂厚度约为1mm。按不同类别产品规定的要求,将产品充分搅拌均匀,静置待用。在要求规格的石棉水泥板或砂浆块上,将腻子填充在相应尺寸及厚度的型框中,用钢制刮板或刮刀用力反复压批,确保腻子层密实、表面平整、无残留气泡,

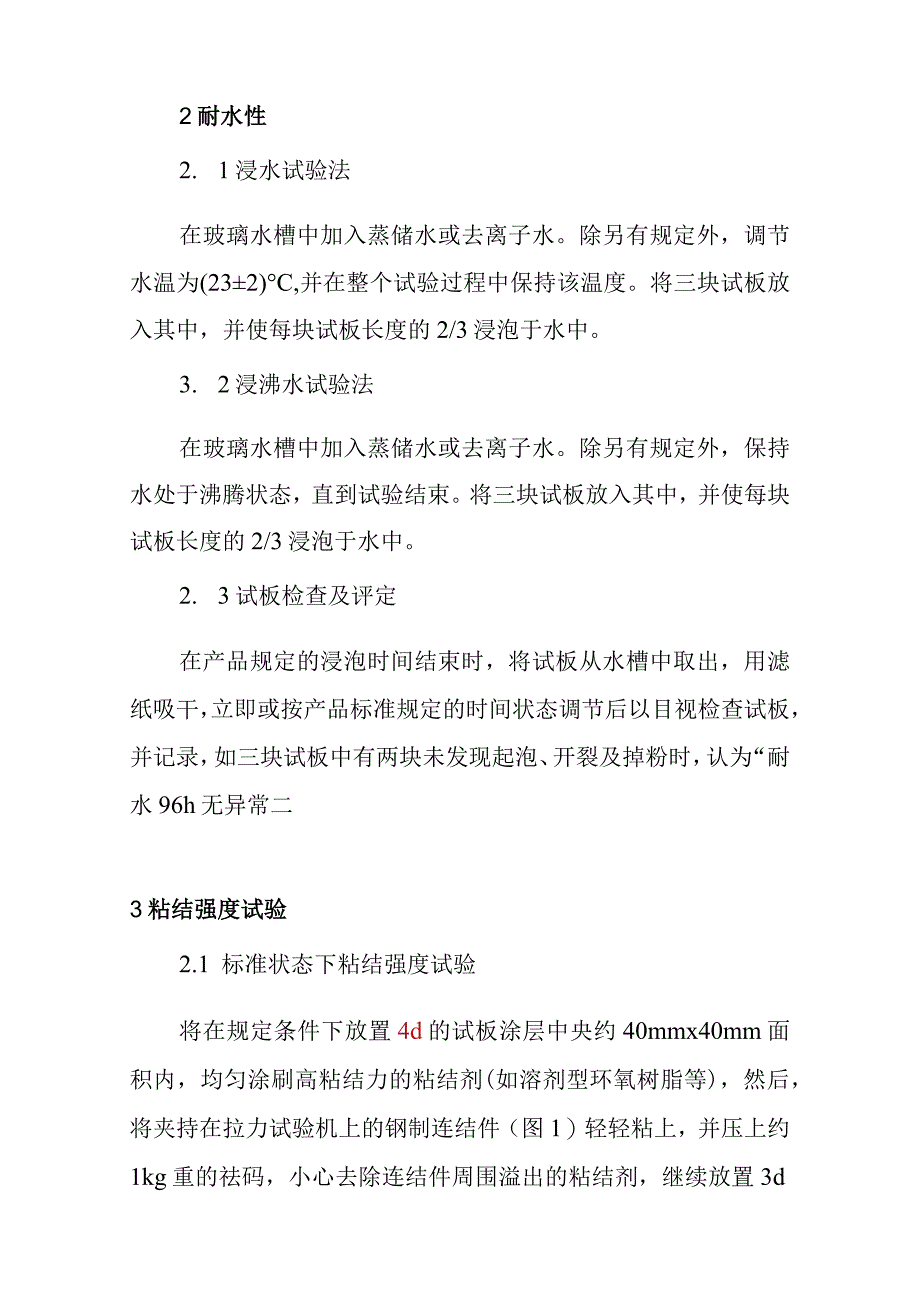

2、除施工性外所有试板均为一次成型。2耐水性2. 1浸水试验法在玻璃水槽中加入蒸储水或去离子水。除另有规定外,调节水温为(232)C,并在整个试验过程中保持该温度。将三块试板放入其中,并使每块试板长度的2/3浸泡于水中。3. 2浸沸水试验法在玻璃水槽中加入蒸储水或去离子水。除另有规定外,保持水处于沸腾状态,直到试验结束。将三块试板放入其中,并使每块试板长度的2/3浸泡于水中。2. 3试板检查及评定在产品规定的浸泡时间结束时,将试板从水槽中取出,用滤纸吸干,立即或按产品标准规定的时间状态调节后以目视检查试板,并记录,如三块试板中有两块未发现起泡、开裂及掉粉时,认为“耐水96h无异常二3粘结强度试验2

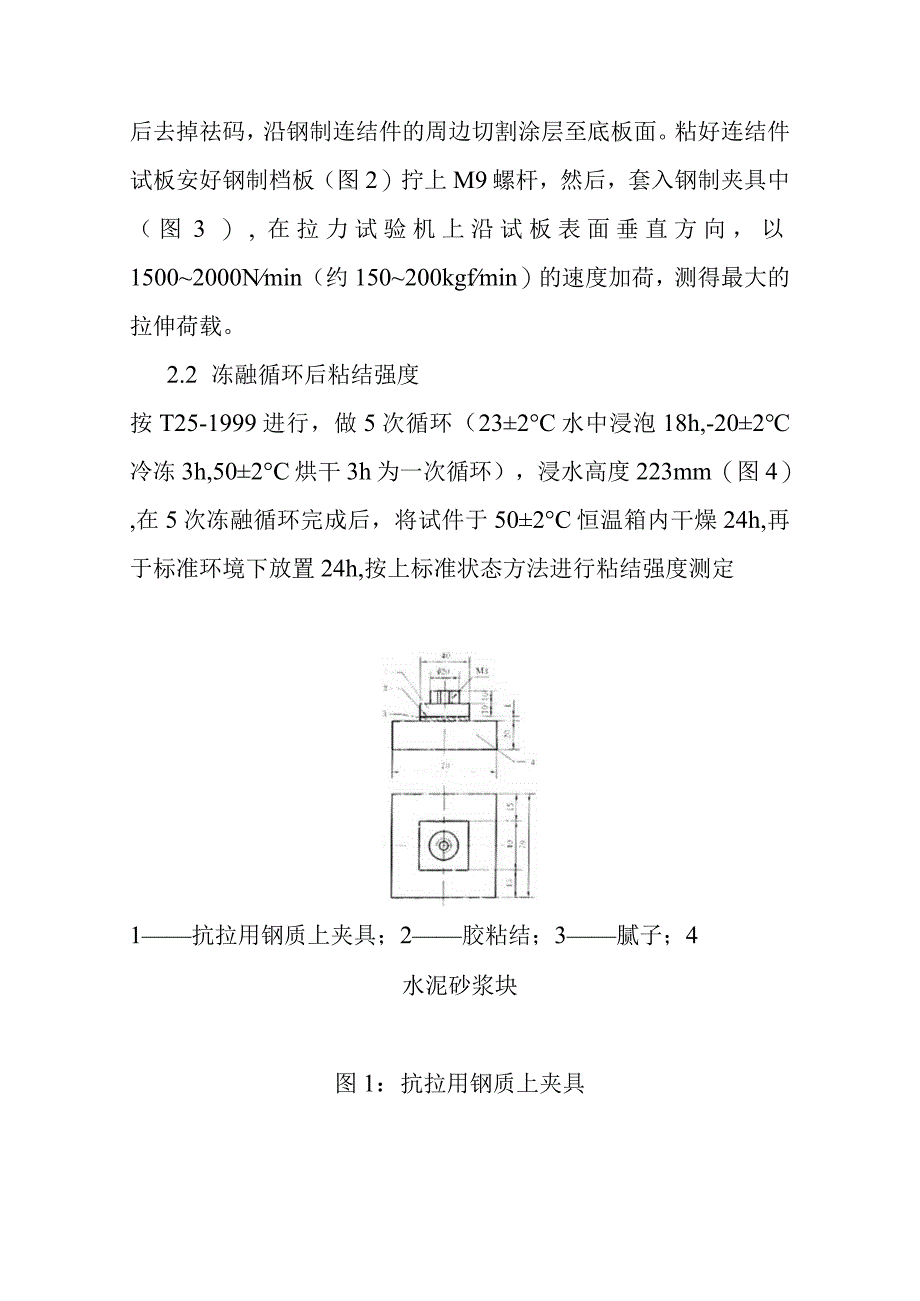

3、.1 标准状态下粘结强度试验将在规定条件下放置4d的试板涂层中央约40mmx40mm面积内,均匀涂刷高粘结力的粘结剂(如溶剂型环氧树脂等),然后,将夹持在拉力试验机上的钢制连结件(图1)轻轻粘上,并压上约1kg重的祛码,小心去除连结件周围溢出的粘结剂,继续放置3d后去掉祛码,沿钢制连结件的周边切割涂层至底板面。粘好连结件试板安好钢制档板(图2)拧上M9螺杆,然后,套入钢制夹具中(图3),在拉力试验机上沿试板表面垂直方向,以15002000Nmin(约150200kgfmin)的速度加荷,测得最大的拉伸荷载。2.2 冻融循环后粘结强度按T25-1999进行,做5次循环(232C水中浸泡18h,-

4、202冷冻3h,502C烘干3h为一次循环),浸水高度223mm(图4),在5次冻融循环完成后,将试件于502C恒温箱内干燥24h,再于标准环境下放置24h,按上标准状态方法进行粘结强度测定1抗拉用钢质上夹具;2胶粘结;3腻子;4水泥砂浆块图1:抗拉用钢质上夹具图2:抗拉用钢质下夹具4钢质华板,5砂浆块;6抗拉用钢点卜夹具图3:钢质下夹具和钢质垫板的装配钢制上夹具砂浆块图4:粘结强度试块冻融循环试验浸水高度示意图3. 3试验结果以6块试板的测值去掉一个最大值和一个最小值,取剩余4个数据的算术平均值,断裂未发生在涂层与试板面之间的试板测值应予以剔除。各测试数据与平均值的最大值相对偏差应不大于20%,否则本次试验数据无效。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 行业资料 > 国内外标准规范

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
