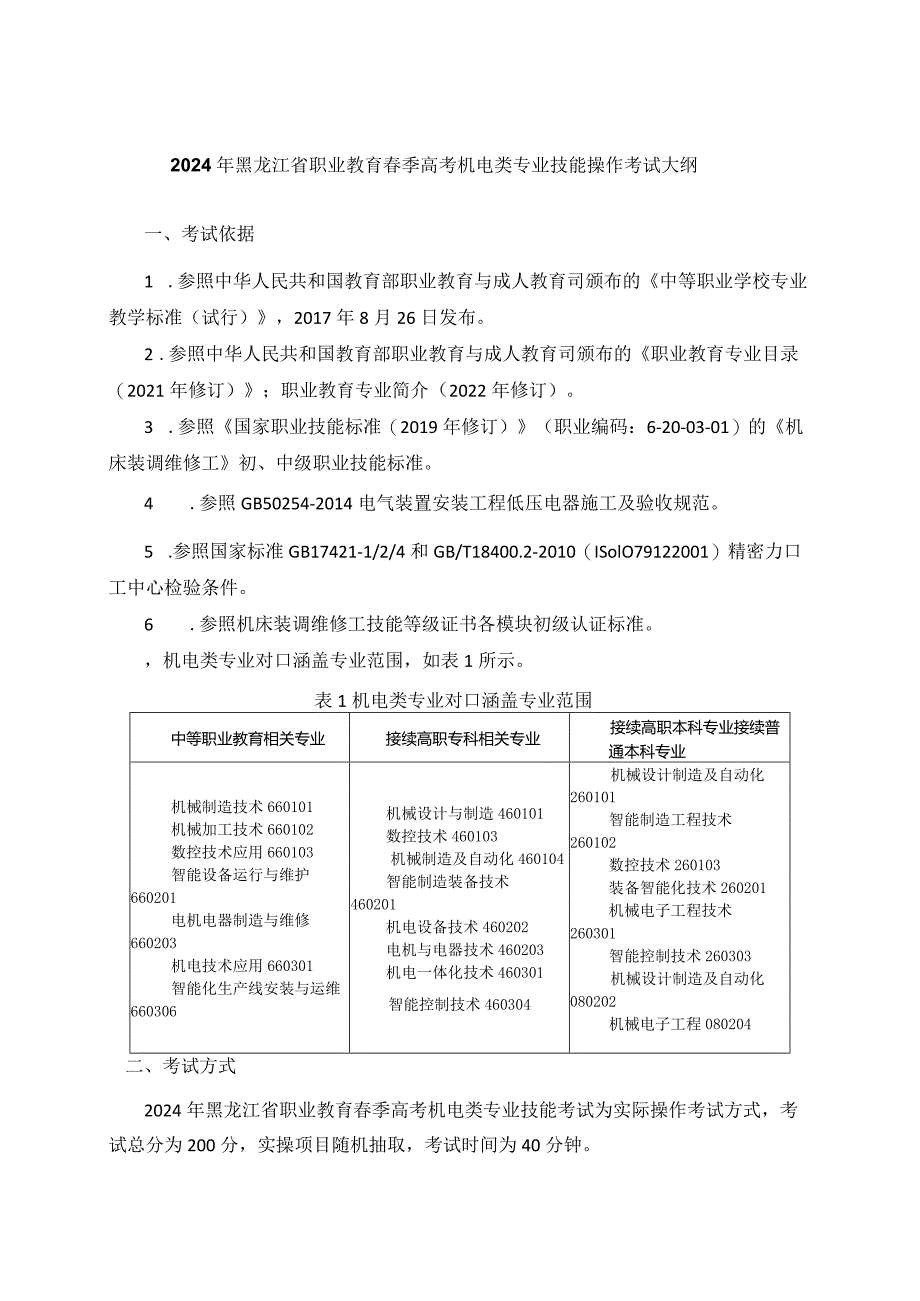

1、2024年黑龙江省职业教育春季高考机电类专业技能操作考试大纲一、考试依据1 .参照中华人民共和国教育部职业教育与成人教育司颁布的中等职业学校专业教学标准（试行），2017年8月26日发布。2 .参照中华人民共和国教育部职业教育与成人教育司颁布的职业教育专业目录（2021年修订）；职业教育专业简介（2022年修订）。3 .参照国家职业技能标准（2019年修订）（职业编码：6-20-03-01）的机床装调维修工初、中级职业技能标准。4 .参照GB50254-2014电气装置安装工程低压电器施工及验收规范。5 .参照国家标准GB17421-1/2/4和GB/T18400.2-2010（ISolO79
2、122001）精密力口工中心检验条件。6 .参照机床装调维修工技能等级证书各模块初级认证标准。，机电类专业对口涵盖专业范围，如表1所示。表1机电类专业对口涵盖专业范围中等职业教育相关专业接续高职专科相关专业接续高职本科专业接续普通本科专业机械制造技术660101机械加工技术660102数控技术应用660103智能设备运行与维护660201电机电器制造与维修660203机电技术应用660301智能化生产线安装与运维660306机械设计与制造460101数控技术460103机械制造及自动化460104智能制造装备技术460201机电设备技术460202电机与电器技术460203机电一体化技术460

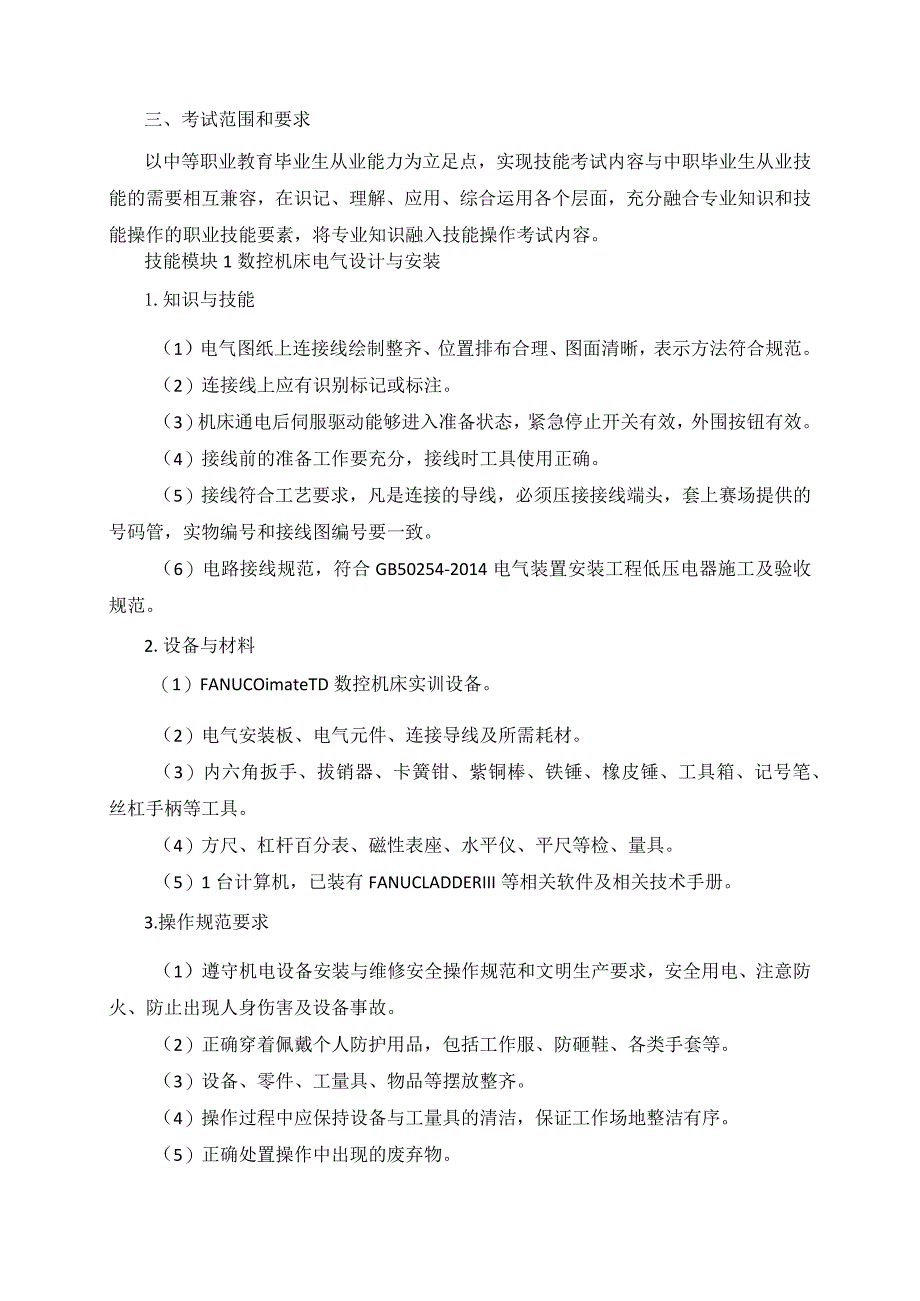

3、301智能控制技术460304机械设计制造及自动化260101智能制造工程技术260102数控技术260103装备智能化技术260201机械电子工程技术260301智能控制技术260303机械设计制造及自动化080202机械电子工程080204二、考试方式2024年黑龙江省职业教育春季高考机电类专业技能考试为实际操作考试方式，考试总分为200分，实操项目随机抽取，考试时间为40分钟。三、考试范围和要求以中等职业教育毕业生从业能力为立足点，实现技能考试内容与中职毕业生从业技能的需要相互兼容，在识记、理解、应用、综合运用各个层面，充分融合专业知识和技能操作的职业技能要素，将专业知识融入技能操作考试
4、内容。技能模块1数控机床电气设计与安装1.知识与技能（1）电气图纸上连接线绘制整齐、位置排布合理、图面清晰，表示方法符合规范。（2）连接线上应有识别标记或标注。（3）机床通电后伺服驱动能够进入准备状态，紧急停止开关有效，外围按钮有效。（4）接线前的准备工作要充分，接线时工具使用正确。（5）接线符合工艺要求，凡是连接的导线，必须压接接线端头，套上赛场提供的号码管，实物编号和接线图编号要一致。（6）电路接线规范，符合GB50254-2014电气装置安装工程低压电器施工及验收规范。2.设备与材料（1）FANUCOimateTD数控机床实训设备。（2）电气安装板、电气元件、连接导线及所需耗材。（3）内

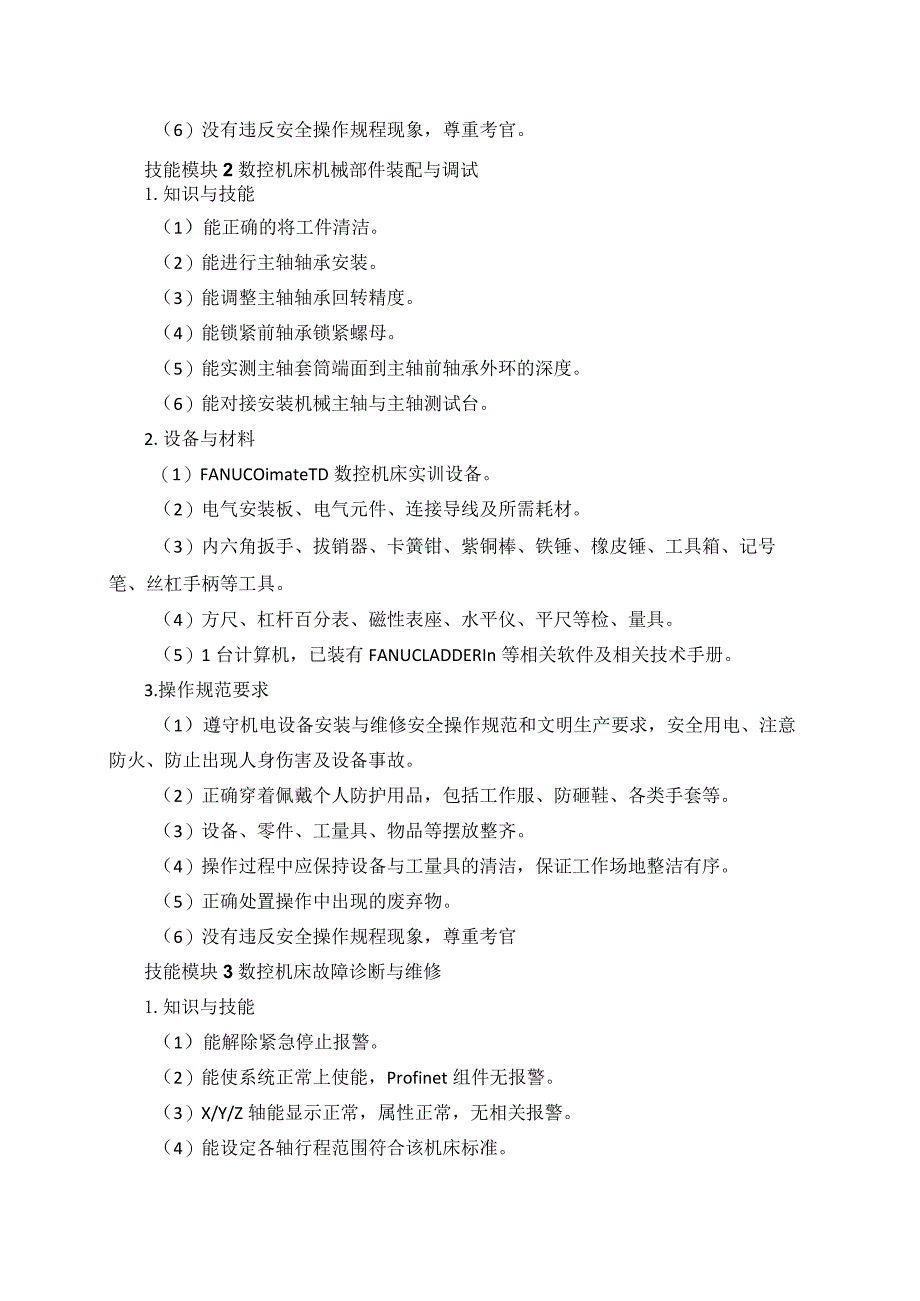

5、六角扳手、拔销器、卡簧钳、紫铜棒、铁锤、橡皮锤、工具箱、记号笔、丝杠手柄等工具。（4）方尺、杠杆百分表、磁性表座、水平仪、平尺等检、量具。（5）1台计算机，已装有FANUCLADDERIII等相关软件及相关技术手册。3.操作规范要求（1）遵守机电设备安装与维修安全操作规范和文明生产要求，安全用电、注意防火、防止出现人身伤害及设备事故。（2）正确穿着佩戴个人防护用品，包括工作服、防砸鞋、各类手套等。（3）设备、零件、工量具、物品等摆放整齐。（4）操作过程中应保持设备与工量具的清洁，保证工作场地整洁有序。（5）正确处置操作中出现的废弃物。（6）没有违反安全操作规程现象，尊重考官。技能模块2数控机床
6、机械部件装配与调试1.知识与技能（1）能正确的将工件清洁。（2）能进行主轴轴承安装。（3）能调整主轴轴承回转精度。（4）能锁紧前轴承锁紧螺母。（5）能实测主轴套筒端面到主轴前轴承外环的深度。（6）能对接安装机械主轴与主轴测试台。2.设备与材料（1）FANUCOimateTD数控机床实训设备。（2）电气安装板、电气元件、连接导线及所需耗材。（3）内六角扳手、拔销器、卡簧钳、紫铜棒、铁锤、橡皮锤、工具箱、记号笔、丝杠手柄等工具。（4）方尺、杠杆百分表、磁性表座、水平仪、平尺等检、量具。（5）1台计算机，已装有FANUCLADDERIn等相关软件及相关技术手册。3.操作规范要求（1）遵守机电设备安装
7、与维修安全操作规范和文明生产要求，安全用电、注意防火、防止出现人身伤害及设备事故。（2）正确穿着佩戴个人防护用品，包括工作服、防砸鞋、各类手套等。（3）设备、零件、工量具、物品等摆放整齐。（4）操作过程中应保持设备与工量具的清洁，保证工作场地整洁有序。（5）正确处置操作中出现的废弃物。（6）没有违反安全操作规程现象，尊重考官技能模块3数控机床故障诊断与维修1.知识与技能（1）能解除紧急停止报警。（2）能使系统正常上使能，Profinet组件无报警。（3）X/Y/Z轴能显示正常，属性正常，无相关报警。（4）能设定各轴行程范围符合该机床标准。（5）能在MDA方式下移动进给轴X或Y,调整倍率开关，轴
8、按照指定倍率移动。（6）能在MDA方式下，执行M03S500检查主轴旋转方向和速度，主轴按照指定倍率旋转。2 .设备与材料（1）FANUCOimateTD数控机床实训设备。（2）电气安装板、电气元件、连接导线及所需耗材。（3）内六角扳手、拔销器、卡簧钳、紫铜棒、铁锤、橡皮锤、工具箱、记号笔、丝杠手柄等工具。（4）方尺、杠杆百分表、磁性表座、水平仪、平尺等检、量具。（5）1台计算机，已装有FANUCLADDERHI等相关软件及相关技术手册。3 .操作规范要求（1）遵守机电设备安装与维修安全操作规范和文明生产要求，安全用电、注意防火、防止出现人身伤害及设备事故。（2）正确穿着佩戴个人防护用品，包括
9、工作服、防砸鞋、各类手套等。（3）设备、零件、工量具、物品等摆放整齐。（4）操作过程中应保持设备与工量具的清洁，保证工作场地整洁有序。（5）正确处置操作中出现的废弃物。（6）没有违反安全操作规程现象，尊重考官。技能模块4数控机床技术改造与功能开发1.知识与技能（1）能够扩大机床现有功能，加装智能制造工件测头、环规校准。（2）能够连接变频器并进行主轴动态测试。（3）掌握FTP设置与互联互通。（4）能够采用PLC或宏程序完成指定功能开发。2 .设备与材料（1）FANUCOimateTD数控机床实训设备。（2）电气安装板、电气元件、连接导线及所需耗材。（3）内六角扳手、拔销器、卡簧钳、紫铜棒、铁锤、
10、橡皮锤、工具箱、记号笔、丝杠手柄等工具。（4）方尺、杠杆百分表、磁性表座、水平仪、平尺等检、量具。（5）1台计算机，已装有FANUCLADDERHI等相关软件及相关技术手册。3 .操作规范要求（1）遵守机电设备安装与维修安全操作规范和文明生产要求，安全用电、注意防火、防止出现人身伤害及设备事故。（2）正确穿着佩戴个人防护用品，包括工作服、防砸鞋、各类手套等。（3）设备、零件、工量具、物品等摆放整齐。（4）操作过程中应保持设备与工量具的清洁，保证工作场地整洁有序。（5）正确处置操作中出现的废弃物。（6）没有违反安全操作规程现象，尊重考官技能模块5数控机床精度检测1.知识与技能（1）掌握工具、量具
11、、检具选用合理，使用方法正确。（2）能够利用所提供的工具、量具、检具检测加工中心的几何精度。（3）能编制X-Y平面测试程序。（4）能按GB17421-4分析圆度误差。（5）能利用球杆仪检测圆轨迹运动精度。2 .设备与材料（1）FANUCOimateTD数控机床实训设备。（2）电气安装板、电气元件、连接导线及所需耗材。（3）内六角扳手、拔销器、卡簧钳、紫铜棒、铁锤、橡皮锤、工具箱、记号笔、丝杠手柄等工具。（4）方尺、杠杆百分表、磁性表座、水平仪、平尺等检、量具。（5）1台计算机，已装有FANUCLADDERIn等相关软件及相关技术手册。3 .操作规范要求（1）遵守机电设备安装与维修安全操作规范和
12、文明生产要求，安全用电、注意防火、防止出现人身伤害及设备事故。（2）正确穿着佩戴个人防护用品，包括工作服、防砸鞋、各类手套等。（3）设备、零件、工量具、物品等摆放整齐。（4）操作过程中应保持设备与工量具的清洁，保证工作场地整洁有序。（5）正确处置操作中出现的废弃物。（6）没有违反安全操作规程现象，尊重裁考官技能模块6工业机器人基本编程调试1.知识与技能（1）能根据现场提供固定尖端工具设置笔工具的工具数据。（2）能够根据现场提供的图纸设置工业机器人的工件坐标系。（3）能根据现场提供的图纸，完成工业机器人的轨迹编程。2 .设备与材料（1） ABB工业机器人实操的实训设备。（2）机器人笔工具。（3）
13、工具数据设置的固定尖端工件。（3）机器人轨迹图纸。3 .操作规范要求（1）遵守机电设备安装与维修安全操作规范和文明生产要求，安全用电、注意防火、防止出现人身伤害及设备事故。（2）正确穿着佩戴个人防护用品，包括工作服、防砸鞋、各类手套等。（3）设备、笔工具、轨迹图纸物品等摆放整齐。（4）操作过程中应保持设备与工具的清洁，保证工作场地整洁有序。（5）正确处置操作中出现的废弃物。（6）没有违反安全操作规程现象，尊重考官。四、考核项目及权重结合考试范围给定2024年考核项目及权重，如表2所示。表22024年考核项目及权重考核项目考核时间考核内容权重器材设备数控机床电气设计与安装40min1.准备工作1
14、52001 .FANUCOimateTD数控机床实训设备及相关技术资料。2 .数字万用表3 .电气安装板2.电路图绘制303.线路连接正确规范304.主控电路连接正确355.辅助电路连接正确30考核项目考核时间考核内容权重器材设备6.通电检测304 .电气元件、连接导线及所需耗材5 .劳保用品及纸笔7.安全文明作业30数控机床机械部件装配与调试40min1.准备工作152001 .EANUCOimateTD数控机床实训设备及相关技术资料。2 .方尺、杠杆百分表、磁性表座、水平仪、平尺等检、量具3 .安装图纸4 .劳保用品及纸笔2.前后轴承组装配方向选择103.机械主轴与主轴测试台对接安装304.调整前轴承外环与主轴后轴承轴径接触外圆之间回转跳动检测205.前后轴承锁紧螺母锁紧力检测256.轴承、隔套、密封安装步骤207.安装过程中的关键检测点及数值208.安装工艺过程编写309.安全文明作业30数控机床故障诊断与维修40min1.急停检查152001 .FANUCOimateTD数控机床实训设备2 .方尺、杠杆百分表、磁性表座、水平仪、平尺等检、量具3 .雷尼绍球杆仪4 .红宝石测头5 .劳保用品及纸笔2.伺服驱动检查353.方式选择功能正确304.进给伺服移动无报警305.坐标轴移动准确306.手轮方式下轴选正确307.主轴定向准确30数控机床技术改造
