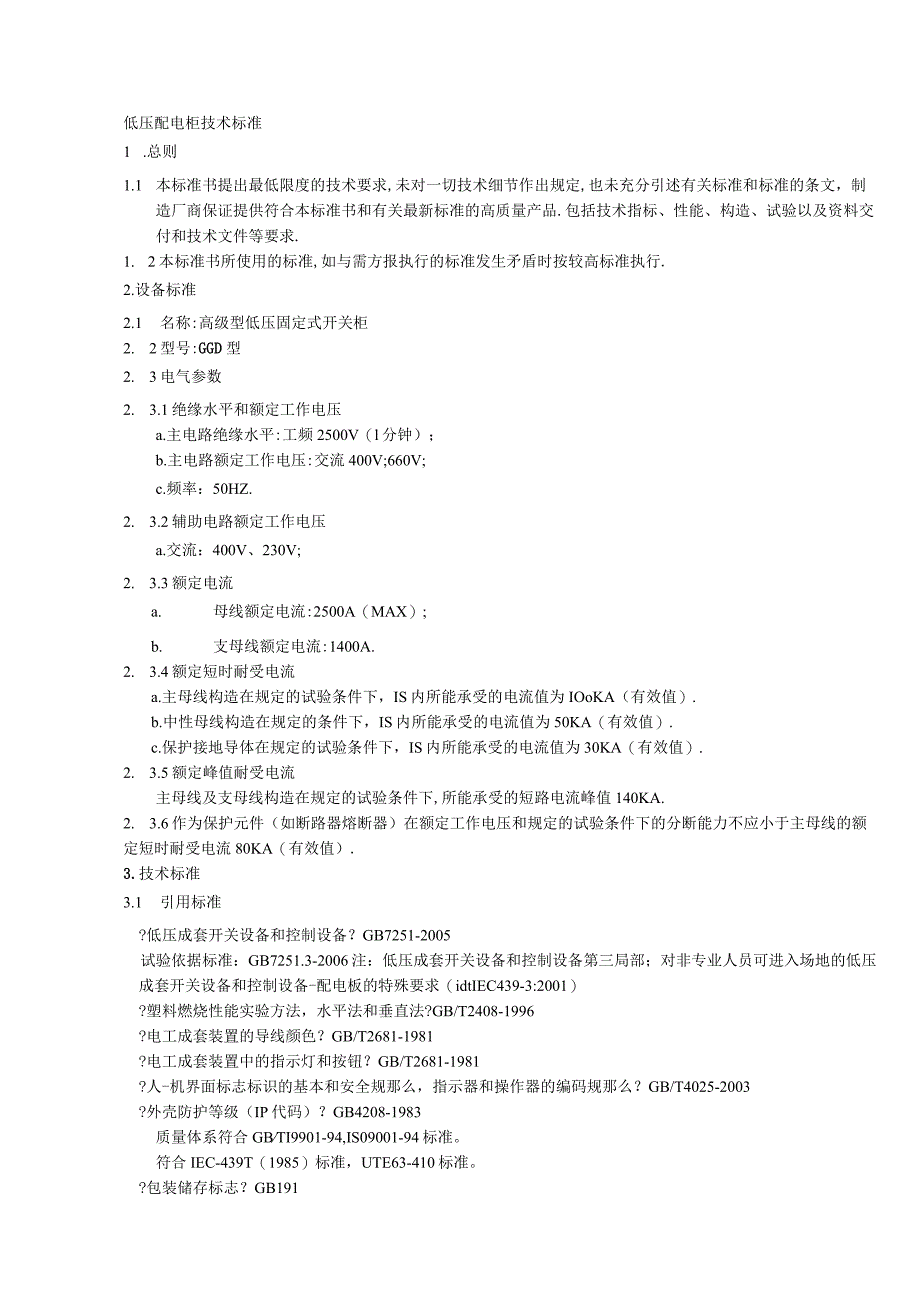

低压配电柜GGD技术规范方案设计.docx_第1页
第1页 / 共11页

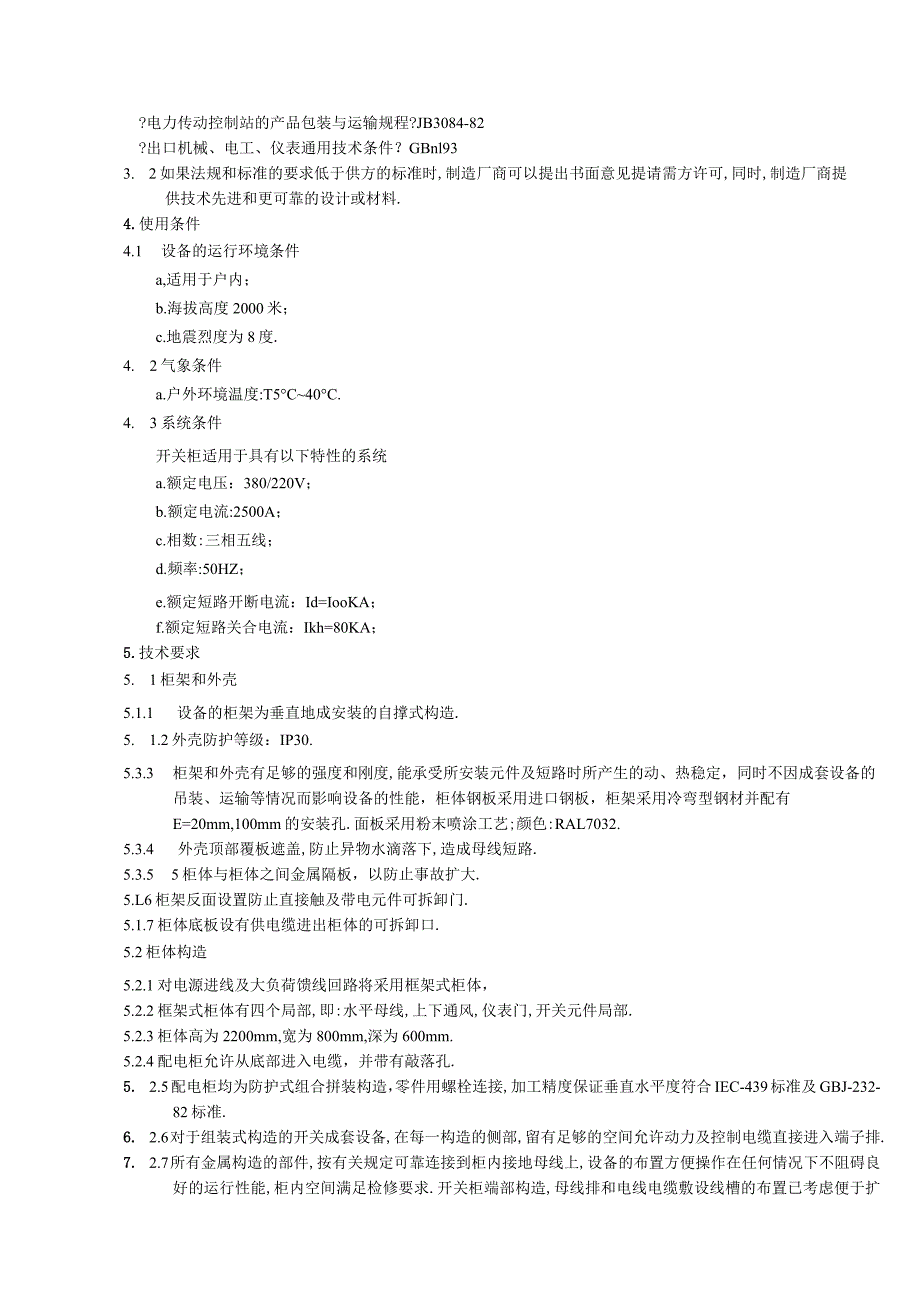

低压配电柜GGD技术规范方案设计.docx_第2页
第2页 / 共11页

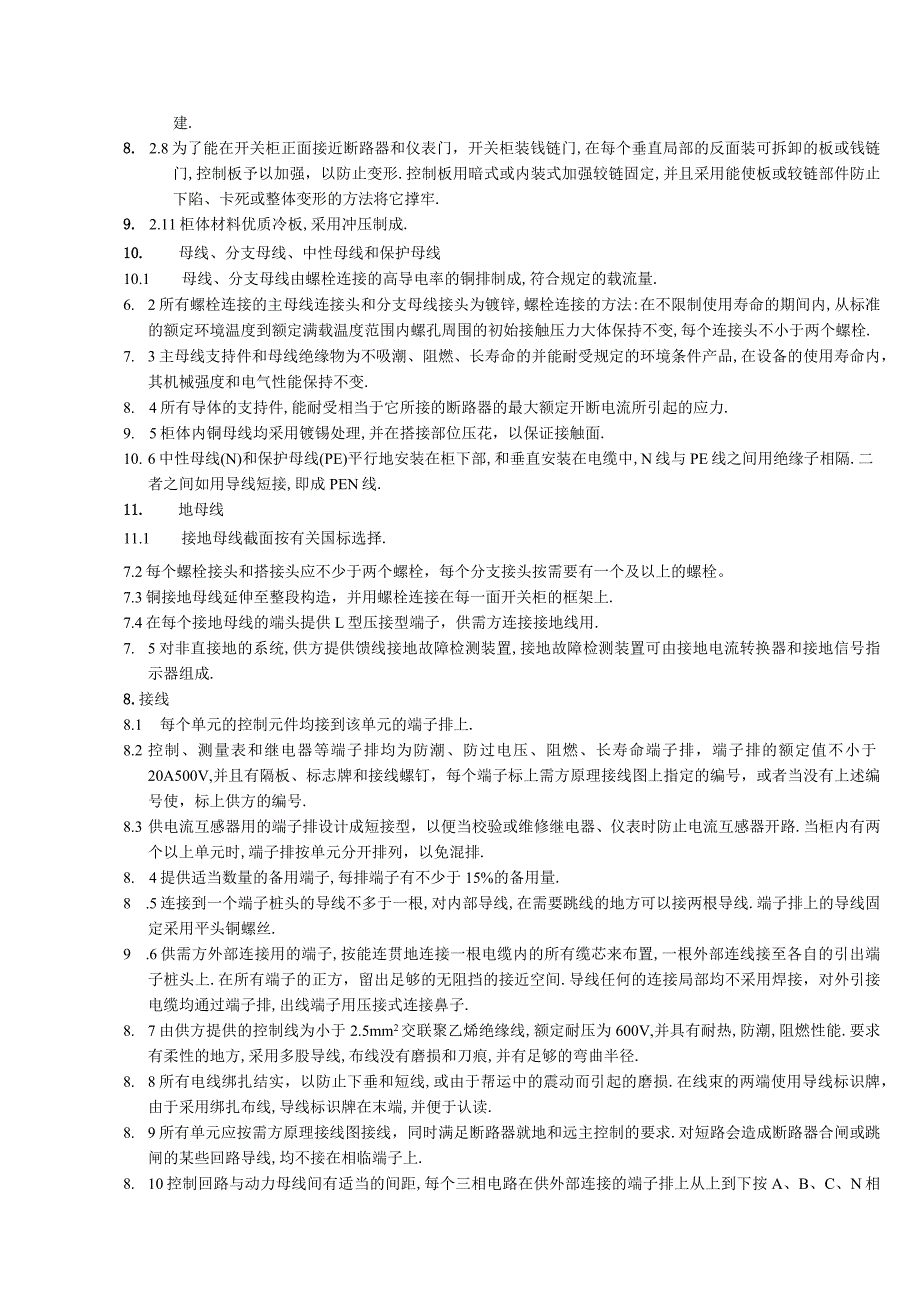

低压配电柜GGD技术规范方案设计.docx_第3页
第3页 / 共11页
低压配电柜GGD技术规范方案设计.docx_第4页
第4页 / 共11页
低压配电柜GGD技术规范方案设计.docx_第5页
第5页 / 共11页
低压配电柜GGD技术规范方案设计.docx_第6页
第6页 / 共11页
低压配电柜GGD技术规范方案设计.docx_第7页
第7页 / 共11页
低压配电柜GGD技术规范方案设计.docx_第8页
第8页 / 共11页
低压配电柜GGD技术规范方案设计.docx_第9页
第9页 / 共11页
低压配电柜GGD技术规范方案设计.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《低压配电柜GGD技术规范方案设计.docx》由会员分享,可在线阅读,更多相关《低压配电柜GGD技术规范方案设计.docx(11页珍藏版)》请在第壹文秘上搜索。

1、低压配电柜技术标准1 .总则1.1 本标准书提出最低限度的技术要求,未对一切技术细节作出规定,也未充分引述有关标准和标准的条文,制造厂商保证提供符合本标准书和有关最新标准的高质量产品.包括技术指标、性能、构造、试验以及资料交付和技术文件等要求.1. 2本标准书所使用的标准,如与需方报执行的标准发生矛盾时按较高标准执行.2.设备标准2.1 名称:高级型低压固定式开关柜2. 2型号:GGD型2. 3电气参数2. 3.1绝缘水平和额定工作电压a.主电路绝缘水平:工频2500V(l分钟);b.主电路额定工作电压:交流400V;660V;c.频率:50HZ.2. 3.2辅助电路额定工作电压a.交流:40

2、0V、230V;2. 3.3额定电流a. 母线额定电流:2500A(MAX);b. 支母线额定电流:1400A.2. 3.4额定短时耐受电流a.主母线构造在规定的试验条件下,IS内所能承受的电流值为IOoKA(有效值).b.中性母线构造在规定的条件下,IS内所能承受的电流值为50KA(有效值).c.保护接地导体在规定的试验条件下,IS内所能承受的电流值为30KA(有效值).2. 3.5额定峰值耐受电流主母线及支母线构造在规定的试验条件下,所能承受的短路电流峰值140KA.2. 3.6作为保护元件(如断路器熔断器)在额定工作电压和规定的试验条件下的分断能力不应小于主母线的额定短时耐受电流80KA

3、(有效值).3.技术标准3.1 引用标准?低压成套开关设备和控制设备?GB7251-2005试验依据标准:GB7251.3-2006注:低压成套开关设备和控制设备第三局部;对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊要求(idtIEC439-3:2001)?塑料燃烧性能实验方法,水平法和垂直法?GB/T2408-1996?电工成套装置的导线颜色?GB/T2681-1981?电工成套装置中的指示灯和按钮?GB/T2681-1981?人-机界面标志标识的基本和安全规那么,指示器和操作器的编码规那么?GB/T4025-2003?外壳防护等级(IP代码)?GB4208-1983质量

4、体系符合GBTI9901-94,IS09001-94标准。符合IEC-439T(1985)标准,UTE63-410标准。?包装储存标志?GB191?电力传动控制站的产品包装与运输规程?JB3084-82?出口机械、电工、仪表通用技术条件?GBnl933. 2如果法规和标准的要求低于供方的标准时,制造厂商可以提出书面意见提请需方许可,同时,制造厂商提供技术先进和更可靠的设计或材料.4.使用条件4.1 设备的运行环境条件a,适用于户内;b.海拔高度2000米;c.地震烈度为8度.4. 2气象条件a.户外环境温度:T5C40C.4. 3系统条件开关柜适用于具有以下特性的系统a.额定电压:380/22

5、0V;b.额定电流:2500A;c.相数:三相五线;d.频率:50HZ;e.额定短路开断电流:Id=IooKA;f.额定短路关合电流:Ikh=80KA;5.技术要求5. 1柜架和外壳5.1.1 设备的柜架为垂直地成安装的自撑式构造.5. 1.2外壳防护等级:IP30.5.3.3 柜架和外壳有足够的强度和刚度,能承受所安装元件及短路时所产生的动、热稳定,同时不因成套设备的吊装、运输等情况而影响设备的性能,柜体钢板采用进口钢板,柜架采用冷弯型钢材并配有E=20mm,100mm的安装孔.面板采用粉末喷涂工艺;颜色:RAL7032.5.3.4 外壳顶部覆板遮盖,防止异物水滴落下,造成母线短路.5.3.

6、5 5柜体与柜体之间金属隔板,以防止事故扩大.5.L6柜架反面设置防止直接触及带电元件可拆卸门.5.1.7柜体底板设有供电缆进出柜体的可拆卸口.5.2柜体构造5.2.1对电源进线及大负荷馈线回路将采用框架式柜体,5.2.2框架式柜体有四个局部,即:水平母线,上下通风,仪表门,开关元件局部.5.2.3柜体高为2200mm,宽为800mm,深为600mm.5.2.4配电柜允许从底部进入电缆,并带有敲落孔.5. 2.5配电柜均为防护式组合拼装构造,零件用螺栓连接,加工精度保证垂直水平度符合IEC-439标准及GBJ-232-82标准.6. 2.6对于组装式构造的开关成套设备,在每一构造的侧部,留有足

7、够的空间允许动力及控制电缆直接进入端子排.7. 2.7所有金属构造的部件,按有关规定可靠连接到柜内接地母线上,设备的布置方便操作在任何情况下不阻碍良好的运行性能,柜内空间满足检修要求.开关柜端部构造,母线排和电线电缆敷设线槽的布置已考虑便于扩建.8. 2.8为了能在开关柜正面接近断路器和仪表门,开关柜装钱链门,在每个垂直局部的反面装可拆卸的板或钱链门,控制板予以加强,以防止变形.控制板用暗式或内装式加强较链固定,并且采用能使板或较链部件防止下陷、卡死或整体变形的方法将它撑牢.9. 2.11柜体材料优质冷板,采用冲压制成.10. 母线、分支母线、中性母线和保护母线10.1 母线、分支母线由螺栓连

8、接的高导电率的铜排制成,符合规定的载流量.6. 2所有螺栓连接的主母线连接头和分支母线接头为镀锌,螺栓连接的方法:在不限制使用寿命的期间内,从标准的额定环境温度到额定满载温度范围内螺孔周围的初始接触压力大体保持不变,每个连接头不小于两个螺栓.7. 3主母线支持件和母线绝缘物为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品,在设备的使用寿命内,其机械强度和电气性能保持不变.8. 4所有导体的支持件,能耐受相当于它所接的断路器的最大额定开断电流所引起的应力.9. 5柜体内铜母线均采用镀锡处理,并在搭接部位压花,以保证接触面.10. 6中性母线(N)和保护母线(PE)平行地安装在柜下部,和垂直安装

9、在电缆中,N线与PE线之间用绝缘子相隔.二者之间如用导线短接,即成PEN线.11. 地母线11.1 接地母线截面按有关国标选择.7.2每个螺栓接头和搭接头应不少于两个螺栓,每个分支接头按需要有一个及以上的螺栓。7.3铜接地母线延伸至整段构造,并用螺栓连接在每一面开关柜的框架上.7.4在每个接地母线的端头提供L型压接型端子,供需方连接接地线用.7. 5对非直接地的系统,供方提供馈线接地故障检测装置,接地故障检测装置可由接地电流转换器和接地信号指示器组成.8.接线8.1 每个单元的控制元件均接到该单元的端子排上.8.2 控制、测量表和继电器等端子排均为防潮、防过电压、阻燃、长寿命端子排,端子排的额

10、定值不小于20A500V,并且有隔板、标志牌和接线螺钉,每个端子标上需方原理接线图上指定的编号,或者当没有上述编号使,标上供方的编号.8.3 供电流互感器用的端子排设计成短接型,以便当校验或维修继电器、仪表时防止电流互感器开路.当柜内有两个以上单元时,端子排按单元分开排列,以免混排.8. 4提供适当数量的备用端子,每排端子有不少于15%的备用量.8 .5连接到一个端子桩头的导线不多于一根,对内部导线,在需要跳线的地方可以接两根导线.端子排上的导线固定采用平头铜螺丝.9 .6供需方外部连接用的端子,按能连贯地连接一根电缆内的所有缆芯来布置,一根外部连线接至各自的引出端子桩头上.在所有端子的正方,

11、留出足够的无阻挡的接近空间.导线任何的连接局部均不采用焊接,对外引接电缆均通过端子排,出线端子用压接式连接鼻子.8. 7由供方提供的控制线为小于2.5mm2交联聚乙烯绝缘线,额定耐压为600V,并具有耐热,防潮,阻燃性能.要求有柔性的地方,采用多股导线,布线没有磨损和刀痕,并有足够的弯曲半径.8. 8所有电线绑扎结实,以防止下垂和短线,或由于帮运中的震动而引起的磨损.在线束的两端使用导线标识牌,由于采用绑扎布线,导线标识牌在末端,并便于认读.8. 9所有单元应按需方原理接线图接线,同时满足断路器就地和远主控制的要求.对短路会造成断路器合闸或跳闸的某些回路导线,均不接在相临端子上.8. 10控制

12、回路与动力母线间有适当的间距,每个三相电路在供外部连接的端子排上从上到下按A、B、C、N相序排列,电流互感器和电压互感器的二次回路接地接到开关柜端子排上,所有电流互感器回路的接线,使每个次级可以在端子排上用短接型端子予以短接.8.11柜内设备机械配合和间隙能符合机械和电气距离上的要求,操作灵活可靠.8 .12对于配电柜内电气连锁,控制同路的接线,均进展严格检查,以保证回路的接线的正确性,完整性.9 .指示灯和按钮所有指示灯和按钮:合闸(接通)位置信号和按钮为红色,跳闸(跳开)位置信号灯和按钮为绿色.从正面看绿灯在左,红灯在右.10 .标志11 .1铭牌开关柜有耐久、清晰的铭牌,开关柜的铭牌包括

13、以下内容:a.工厂名称或商标;b.开关柜型号;c.制造日期:以下内容在开关柜的铭牌或有关资料中给出:a.国家标准;b.额定电压;c.额定电流;d.辅助问路额定电压及断路器跳、合闸电流;e.使用条件;f.每个电路的额定电流:g.短路强度;h.防护等级;1 .防止触电的措施;J.工作范围;k.接地类型及安装尺寸;1 .重量.6.2标志在装置内,尽可能在靠近电器元件的上方标志,该元件的文字符合,各电路的导线端头也标志相应文字符合,所有文字符号与需方提供的接线圈上的文字符号一致.11.清洁程度ILl设备运输的同时,设备内外必须保持清洁和枯燥.IL2全部的废物必须从每个部件内清理出去,如金属片屑、焊接余

14、物、灰尘、碎布、破坏物的碎片和其他物等.所有的磨鳞片、铁锈、油污、油脂、粉笔迹或油漆标记和其他有害物质等必须从设备内外去除掉.11 .3如果需要,必须根据有关规定进展溶剂清洗和重清洗.12 .试验12.1 型式试验a.温升试验;b.介电强度试验;c.短路强度试验;d.保护电路连续性试验;e. 测量电气间隙和爬电距离试验;f. 机械操作试验;g.防护等级试验12.2出厂试验a.一般检查;b.通电操作试验;c.介电强度试验;出保护措施和控制回路的检查.12.3产品按其技术条件规定的工程进展型式试验,型式试验由国家认定的试验站进展,并有合格的型式试验报告供需方查询.12.4每台产品出厂前进展出厂试验

15、,并具有出厂试验合格证书、出厂试验有需方及设计单位代表人员在场.12.5需方对制造商提供的全部或局部产品,进展现场验收,需方在现场验收试验期间,破损零件的更换和试验材料以及试验费用等由制造商提供,验收试验工程按产品技术条件规定的出厂试验工程进展.12. 6产品在生产过程中,邀请需方,设计单位进展中间验收,出厂前进展联屏组装和试验.13.质量保证13.1 设备制造的标准和标准:操作灵活可靠.?低压成套开关设备?GB/T9661-1999?国际电工委员会标准?IEC-43913. 2设备性能保证值均满足本标准书各技术要求.13. 3元件选择13. 3.1装在开关柜内的元件均选用具有生产许可证的专业制造厂家的产品或需方指定厂家和品牌.14. 3.2元件的额定电压、额定电流、使用寿命、接通和分断能力、短路电流承受能力等参数符合元件额定参数的要求,对强制认证的元件,均具有认证标志.13 .4制造厂商提交给需方以下文件a.合格证书b.制造厂商的数据报告c.柜内安装接线图d.材料试验报告e.材料的合格证书f.电气试验报告g.柜体构造尺寸14 .包装
