《钢锭铣削型钢纤维技术要求、细石混凝土强度和韧性试验方法.docx》由会员分享，可在线阅读，更多相关《钢锭铣削型钢纤维技术要求、细石混凝土强度和韧性试验方法.docx（5页珍藏版）》请在第壹文秘上搜索。

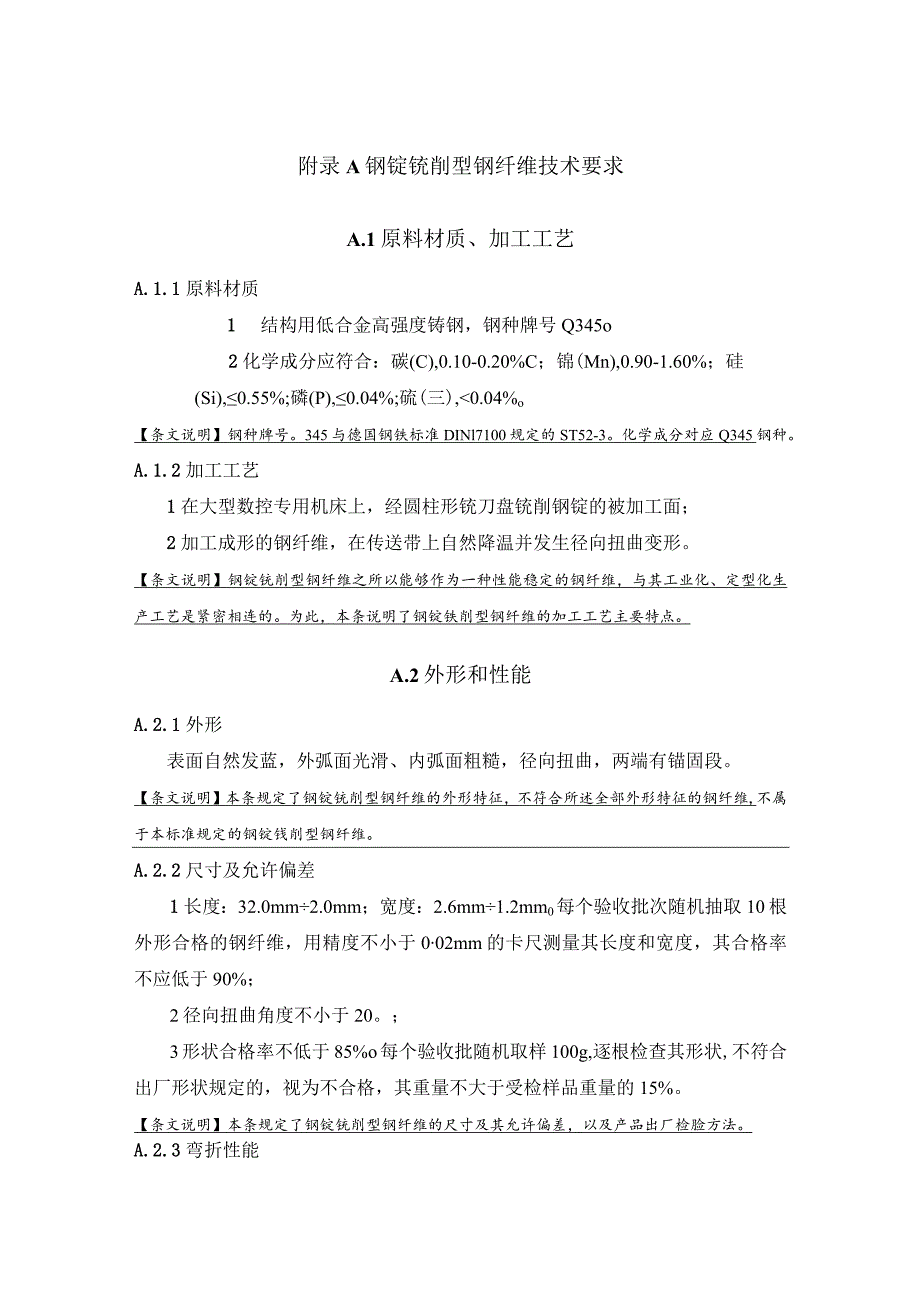

1、附录A钢锭铳削型钢纤维技术要求A.1原料材质、加工工艺A.1.1原料材质1结构用低合金高强度铸钢，钢种牌号Q345o2化学成分应符合：碳(C),0.10-0.20%C；锦(Mn),0.90-1.60%；硅(Si),0.55%;磷(P),0.04%;硫(三),0.04%o【条文说明】钢种牌号。345与德国钢铁标准DINl7100规定的ST52-3。化学成分对应Q345钢种。A.1.2加工工艺1在大型数控专用机床上，经圆柱形铳刀盘铳削钢锭的被加工面；2加工成形的钢纤维，在传送带上自然降温并发生径向扭曲变形。【条文说明】钢锭铳削型钢纤维之所以能够作为一种性能稳定的钢纤维，与其工业化、定型化生产工艺是
2、紧密相连的。为此，本条说明了钢锭铁削型钢纤维的加工工艺主要特点。A.2外形和性能A.2.1外形表面自然发蓝，外弧面光滑、内弧面粗糙，径向扭曲，两端有锚固段。【条文说明】本条规定了钢锭铳削型钢纤维的外形特征，不符合所述全部外形特征的钢纤维,不属于本标准规定的钢锭钱削型钢纤维。A.2.2尺寸及允许偏差1长度：32.0mm2.0mm；宽度：2.6mm1.2mm0每个验收批次随机抽取10根外形合格的钢纤维，用精度不小于002mm的卡尺测量其长度和宽度，其合格率不应低于90%；2径向扭曲角度不小于20。；3形状合格率不低于85%o每个验收批随机取样100g,逐根检查其形状,不符合出厂形状规定的，视为不合

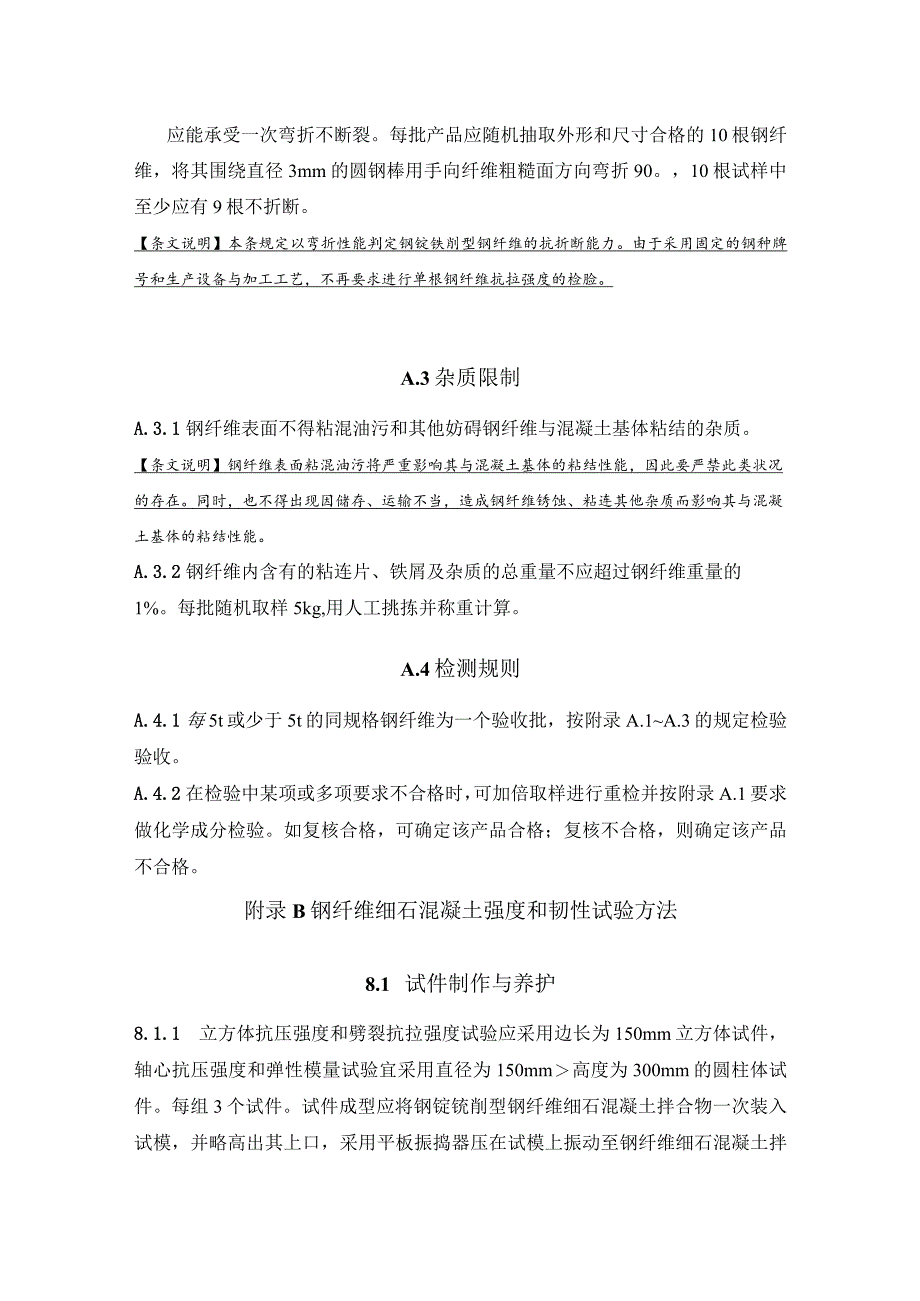

3、格，其重量不大于受检样品重量的15%。【条文说明】本条规定了钢锭铳削型钢纤维的尺寸及其允许偏差，以及产品出厂检脸方法。A.2.3弯折性能应能承受一次弯折不断裂。每批产品应随机抽取外形和尺寸合格的10根钢纤维，将其围绕直径3mm的圆钢棒用手向纤维粗糙面方向弯折90。，10根试样中至少应有9根不折断。【条文说明】本条规定以弯折性能判定钢锭铁削型钢纤维的抗折断能力。由于采用固定的钢种牌号和生产设备与加工工艺，不再要求进行单根钢纤维抗拉强度的检脸。A.3杂质限制A.3.1钢纤维表面不得粘混油污和其他妨碍钢纤维与混凝土基体粘结的杂质。【条文说明】钢纤维表面粘混油污将严重影响其与混凝土基体的粘结性能，因此
4、要严禁此类状况的存在。同时，也不得出现因储存、运输不当，造成钢纤维锈蚀、粘连其他杂质而影响其与混凝土基体的粘结性能。A.3.2钢纤维内含有的粘连片、铁屑及杂质的总重量不应超过钢纤维重量的1%。每批随机取样5kg,用人工挑拣并称重计算。A.4检测规则A.4.1每5t或少于5t的同规格钢纤维为一个验收批，按附录A.1A.3的规定检验验收。A.4.2在检验中某项或多项要求不合格时，可加倍取样进行重检并按附录A.1要求做化学成分检验。如复核合格，可确定该产品合格；复核不合格，则确定该产品不合格。附录B钢纤维细石混凝土强度和韧性试验方法8.1 试件制作与养护8.1.1 立方体抗压强度和劈裂抗拉强度试验应

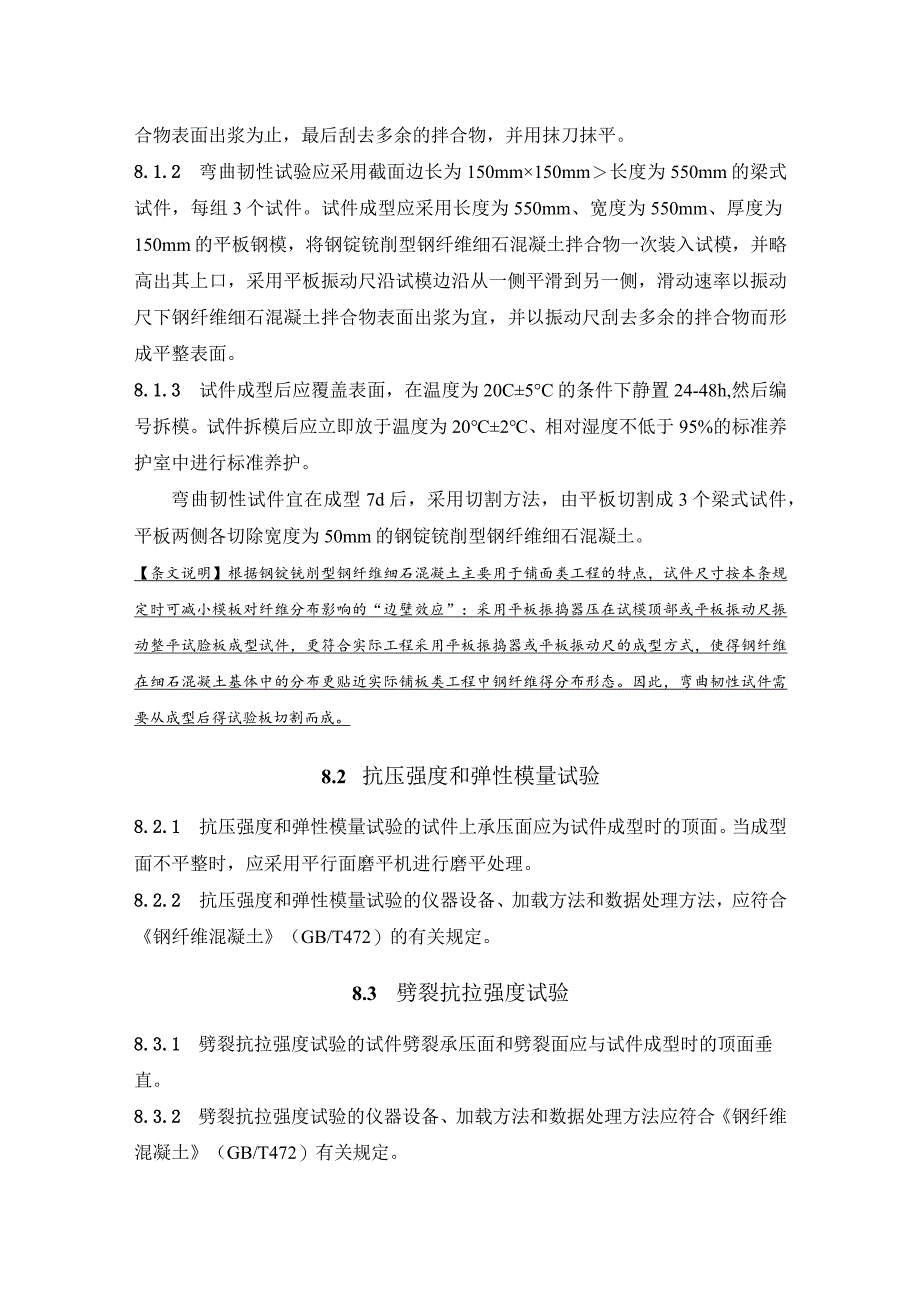

5、采用边长为150mm立方体试件，轴心抗压强度和弹性模量试验宜采用直径为150mm高度为300mm的圆柱体试件。每组3个试件。试件成型应将钢锭铳削型钢纤维细石混凝土拌合物一次装入试模，并略高出其上口，采用平板振捣器压在试模上振动至钢纤维细石混凝土拌合物表面出浆为止，最后刮去多余的拌合物，并用抹刀抹平。8.1.2 弯曲韧性试验应采用截面边长为150mm150mm长度为550mm的梁式试件，每组3个试件。试件成型应采用长度为550mm、宽度为550mm、厚度为150mm的平板钢模，将钢锭铳削型钢纤维细石混凝土拌合物一次装入试模，并略高出其上口，采用平板振动尺沿试模边沿从一侧平滑到另一侧，滑动速率以振
6、动尺下钢纤维细石混凝土拌合物表面出浆为宜，并以振动尺刮去多余的拌合物而形成平整表面。8.1.3 试件成型后应覆盖表面，在温度为20C5C的条件下静置24-48h,然后编号拆模。试件拆模后应立即放于温度为202、相对湿度不低于95%的标准养护室中进行标准养护。弯曲韧性试件宜在成型7d后，采用切割方法，由平板切割成3个梁式试件，平板两侧各切除宽度为50mm的钢锭铳削型钢纤维细石混凝土。【条文说明】根据钢锭铳削型钢纤维细石混凝土主要用于铺面类工程的特点，试件尺寸按本条规定时可减小模板对纤维分布影响的“边壁效应”：采用平板振捣器压在试模顶部或平板振动尺振动整平试脸板成型试件，更符合实际工程采用平板振捣
7、器或平板振动尺的成型方式，使得钢纤维在细石混凝土基体中的分布更贴近实际铺板类工程中钢纤维得分布形态。因此，弯曲韧性试件需要从成型后得试验板切割而成。8.2 抗压强度和弹性模量试验8.2.1 抗压强度和弹性模量试验的试件上承压面应为试件成型时的顶面。当成型面不平整时，应采用平行面磨平机进行磨平处理。8.2.2 抗压强度和弹性模量试验的仪器设备、加载方法和数据处理方法，应符合钢纤维混凝土（GB/T472）的有关规定。8.3 劈裂抗拉强度试验8.3.1 劈裂抗拉强度试验的试件劈裂承压面和劈裂面应与试件成型时的顶面垂直。8.3.2 劈裂抗拉强度试验的仪器设备、加载方法和数据处理方法应符合钢纤维混凝土（
8、GB/T472）有关规定。8.4 弯曲性能试验8.4.1 弯拉强度和弯曲韧性试验的试件承载面应为试件成型时的顶面。在试件纯弯段选取3个截面实测截面尺寸，取平均值作为实际截面尺寸值。8.4.2 弯拉强度和弯曲试验的仪器设备、加载方法和数据处理方法，应符合钢纤维混凝土（JG/T472）规定。8.5 弯拉强度影响系数8.5.1 钢锭铳削型钢纤维对细石混凝土弯拉强度的影响系数Am应通过B.4的试验方法确定，数据处理时取85%分位值。8.5.2 在无试验条件情况下，流动性和大流动性钢锭铳削型钢纤维细石混凝土的弯拉强度影响系数tm可根据钢纤维掺量和基体混凝土强度等级参照表B.5.2估计；塑性钢锭铳削型钢纤
9、维细石混凝土的弯拉强度影响系数PUn可取表B.5.2值乘上折减系数0.8估计。表B.5.2钢纤维弯拉强度影响系数Am估计值钢纤维掺量（kgm3）基体混凝土强度等级C30C35C40C45C50200.05030.04760.04520.04290.050323.50.05080.04810.04560.04340.0508270.05060.04790.04540.04310.0506310.04970.04720.04470.04250.0497续表B.5.2钢纤维弯拉强度影响系数Am估计值基体混凝土强度等级钢纤维掺量(kgm3)C30C35C40C45C50350.04880.04610.04380.04160.0488400.04740.04490.04270.04040.0474【条文说明】本标准给出的钢锭铁削型钢纤维弯拉强度影响系数，是在系列试脸研究基础上得到的。但由于试脸数量限制，还存在一定的局限性。因此需要在工程应用资料不断积累的基础上加以修订O
