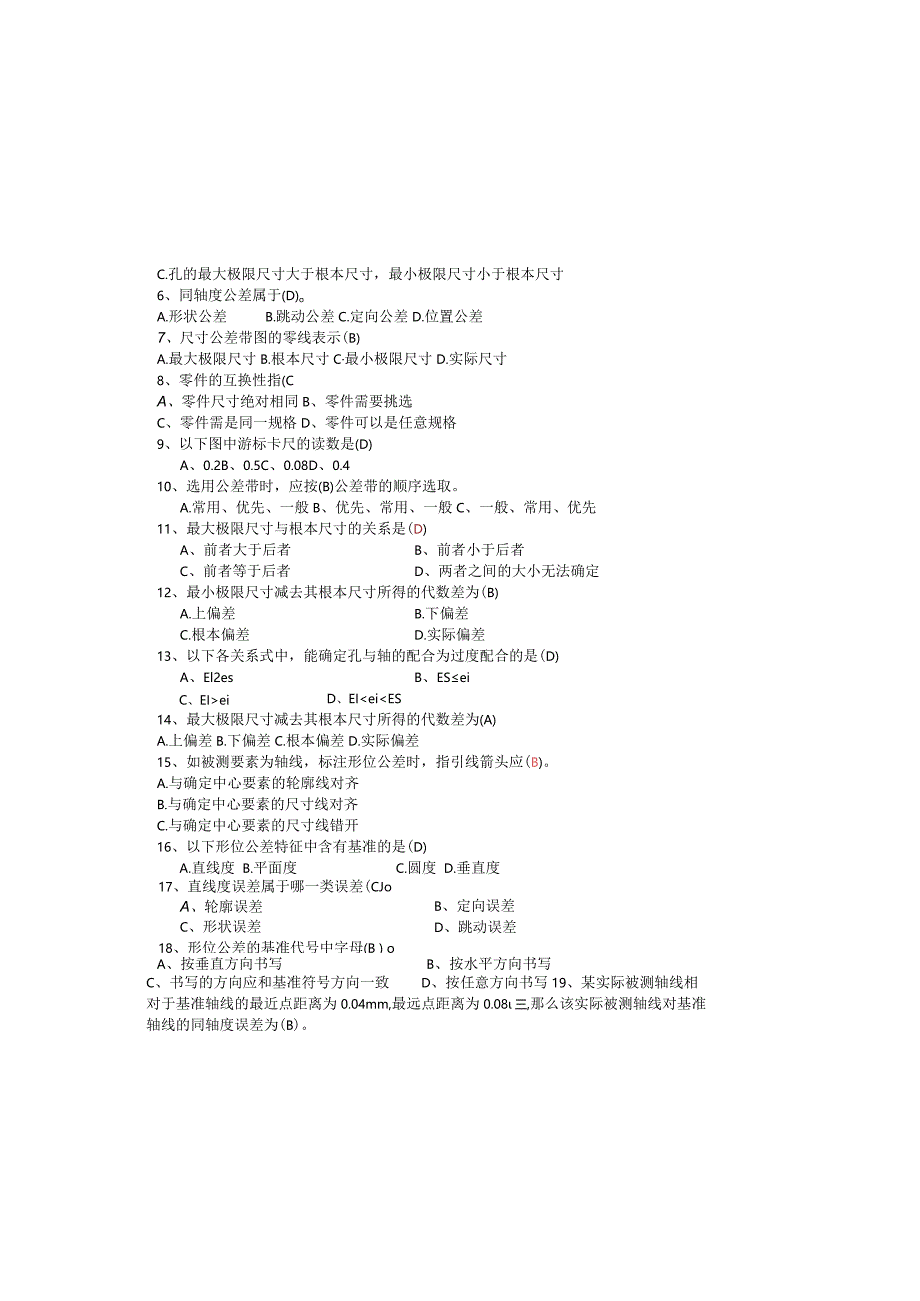

1、C.孔的最大极限尺寸大于根本尺寸，最小极限尺寸小于根本尺寸6、同轴度公差属于(D)oA.形状公差B.跳动公差C.定向公差D.位置公差7、尺寸公差带图的零线表示(B)A.最大极限尺寸B.根本尺寸C最小极限尺寸D.实际尺寸8、零件的互换性指(CA、零件尺寸绝对相同B、零件需要挑选C、零件需是同一规格D、零件可以是任意规格9、以下图中游标卡尺的读数是(D)A、0.2B、0.5C、0.08D、0.410、选用公差带时，应按(B)公差带的顺序选取。A.常用、优先、一般B、优先、常用、一般C、一般、常用、优先11、最大极限尺寸与根本尺寸的关系是(D)A、前者大于后者B、前者小于后者C、前者等于后者D、两者
2、之间的大小无法确定12、最小极限尺寸减去其根本尺寸所得的代数差为(B)A.上偏差B.下偏差C.根本偏差D.实际偏差13、以下各关系式中，能确定孔与轴的配合为过度配合的是(D)A、El2esB、ESeiC、EIeiD、EIeiES14、最大极限尺寸减去其根本尺寸所得的代数差为(A)A.上偏差B.下偏差C.根本偏差D.实际偏差15、如被测要素为轴线，标注形位公差时，指引线箭头应(B)。A.与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开16、以下形位公差特征中含有基准的是(D)A.直线度 B.平面度C.圆度 D.垂直度17、直线度误差属于哪一类误差(CJoA、

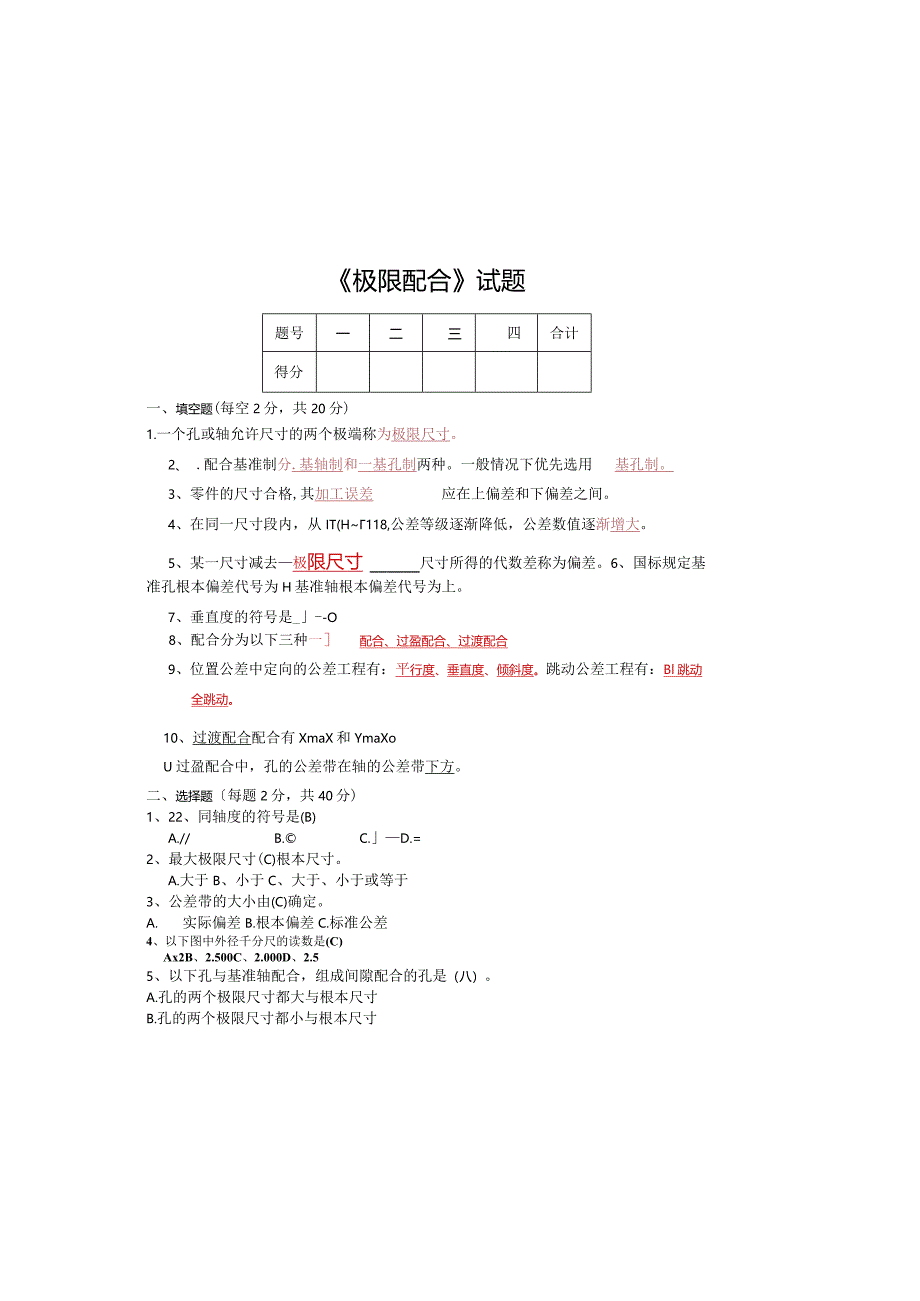

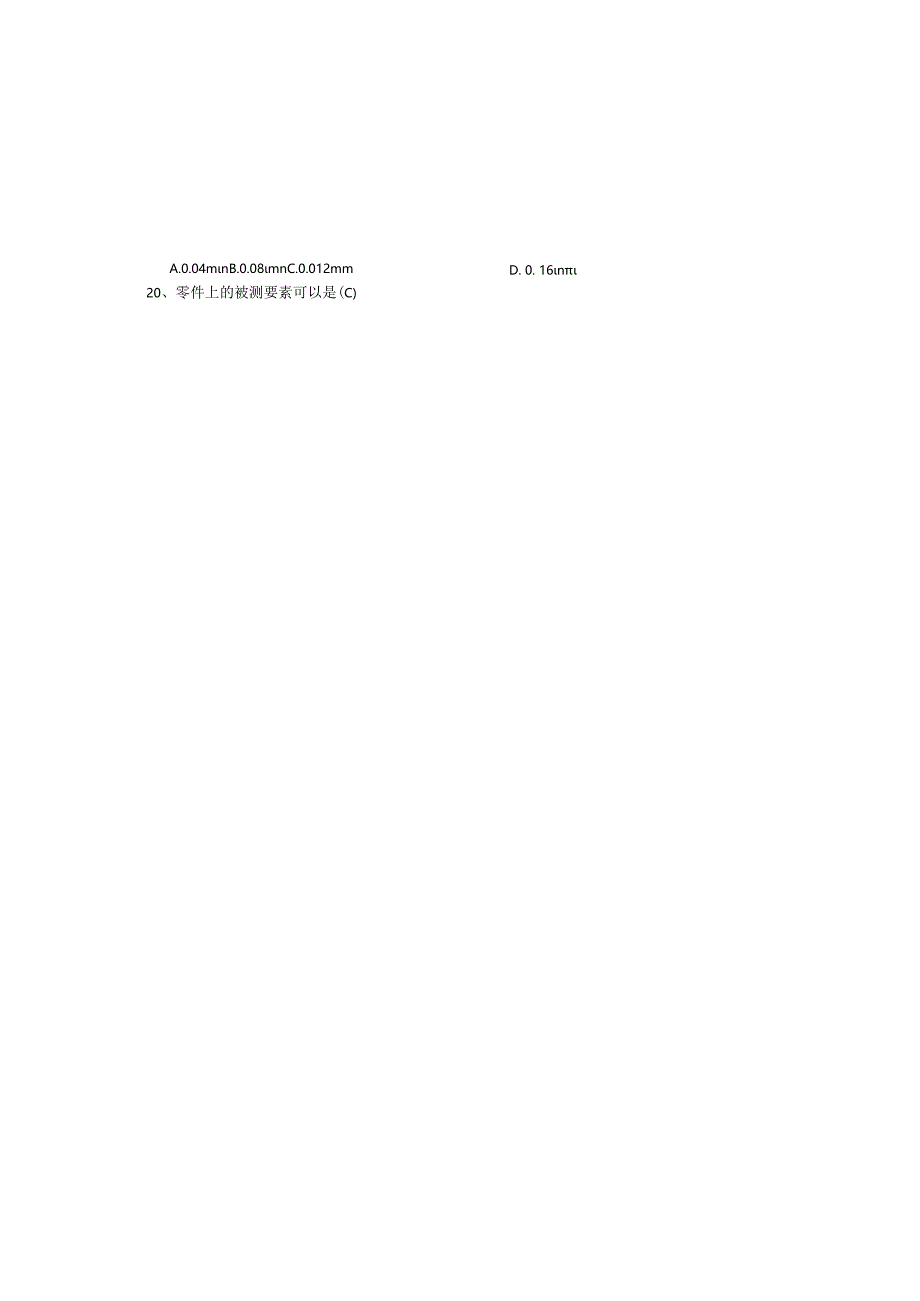

3、轮廓误差C、形状误差18、形位公差的基准代号中字母(B ) oB、定向误差D、跳动误差A、按垂直方向书写B、按水平方向书写C、书写的方向应和基准符号方向一致D、按任意方向书写19、某实际被测轴线相对于基准轴线的最近点距离为0.04mm,最远点距离为0.08三,那么该实际被测轴线对基准轴线的同轴度误差为(B)。D. 0. 16nA.0.04mnB.0.08mnC.0.012mm20、零件上的被测要素可以是(C)极限配合试题题号一二三四合计得分一、填空题(每空2分，共20分)1.一个孔或轴允许尺寸的两个极端称为极限尺寸。2、 .配合基准制分.基轴制和一基孔制两种。一般情况下优先选用基孔制。3、零件
4、的尺寸合格,其加工误差应在上偏差和下偏差之间。4、在同一尺寸段内，从IT(H118,公差等级逐渐降低，公差数值逐渐增大。5、某一尺寸减去极限尺寸尺寸所得的代数差称为偏差。6、国标规定基准孔根本偏差代号为H基准轴根本偏差代号为上。7、垂直度的符号是_-O8、配合分为以下三种一配合、过盈配合、过渡配合9、位置公差中定向的公差工程有：平行度、垂直度、倾斜度。跳动公差工程有：Bl跳动全跳动。10、过渡配合配合有XmaX和YmaXoU过盈配合中，孔的公差带在轴的公差带下方。二、选择题每题2分，共40分)1、22、同轴度的符号是(B)A./B.C.D.=2、最大极限尺寸(C)根本尺寸。A.大于B、小于C、
5、大于、小于或等于3、公差带的大小由(C)确定。A.实际偏差B.根本偏差C.标准公差4、以下图中外径千分尺的读数是(C)Ax2B、2.500C、2.000D、2.55、以下孔与基准轴配合，组成间隙配合的孔是（八）。A.孔的两个极限尺寸都大与根本尺寸B.孔的两个极限尺寸都小与根本尺寸其公差带图如下图：其为基孔制配合最大过盈与最小过盈分别为：Ymax=EI-es=O-(+0.035)=-0.035mmYmin=ES-ei=(+21)-(+22)=T).OOlmm过盈配合50G6(三)h5(11)(2)解:50G6(：黑;)孔的上、下偏差为ES=+O.025mm,EI=+0.009mm；50h5(ow
6、)轴的上下偏差分别为es=0,ei=-0.Ollmmo其公差带图如下图：该配合为基孔制配合最大间隙为XmaX=ES-ei=(+0.025)-(-0.011)=+0.036mm最小间隙为Xmin=EI-es=(+0.009)-0=+0009mm为间隙配合2.如下图零件，试在图样上标注各项形位公差要求。(1)、孔1轴线的直线度公差为0.01mm；(2)、外圆柱面的圆柱度公差为0.04mm；(3)、圆锥孔2对孔1轴线的同轴度公差为0.02mm：(4)、左端面对右端面的平行度公差为0.05mm；(5)、左端面对孔1轴线的垂直度公差为0.03mm。A、理想要素和实际要素B、理想要素和轮廓要素C、轮廓要素
7、和中心要素D、中心要素和理想要素二、判断题每题1分,共20分）1 .具有互换性的零件应该是形状和尺寸完全相同的零件。（错）2 .不经选择与修配，就能互相替换装配的零件，就是具有互换性的零件。（对）3 .根本尺寸一定时，公差值越小，公差等级数值越高。（错）4 .相互配合的孔和轴，其根本尺寸必然相等。（对）5 .同一公差等级的孔和轴的标准公差数值一定相等。（错）6 .图样上没有具体标明形位公差值的要素，表示该要素没有形状和位置精度要求。（错）7 .国家标准设置了20个公差等级，其代号依次为：ITO、ITO1、m、IT2、IT18,其精度依次降低。（对）8 .零件的实际尺寸位于所给定的两个极限尺寸之
8、间，那么零件的尺寸为合格。（对）9 .代号H和h的根本偏差数值等于零。（对）10 .基孔制或基轴制间隙配合中，孔公差带一定在零线以上，轴公差带一定在零线以下。（对）IL公差一般为正，在个别情况下也可以为负或零。（错）12 .根本偏差决定公差带的位置。（对）13 .过渡配合只可能具有间隙，因此，零件加工出来是间隙配合。（错）14 .配合公差的大小，等于相配合的孔公差和轴公差之和。（对）15 .某平面对基准平面的平行度误差为0.05Innh那么这平面的平面度误差一定不大于0.05mm。（错）16 .形位公差带的大小，是指公差带的宽度、直径或半径差的大小。（对）17 .平面度公差可以用来控制平面上直线的直线度误差。（对）18、设计时给定的尺寸称为根本尺寸对）。19、当孔与轴的公差带相互交叠时，其配合性质为过渡配合（对。20、最大间隙和最小间隙统称为极限间隙（对）o四、综合题分）1.（10分）以下配合，画出其公差带图，指出其基准制，配合种类，并计算极限间隙或极限过盈。30H7（产）p6（髓;）（1）解:（P3OH72,J孔的上、下偏差为ES=+0.021三,EI=O;30p6（僚轴的上下偏差分别为es=+0.035mm,ei=+0.022mm,）
