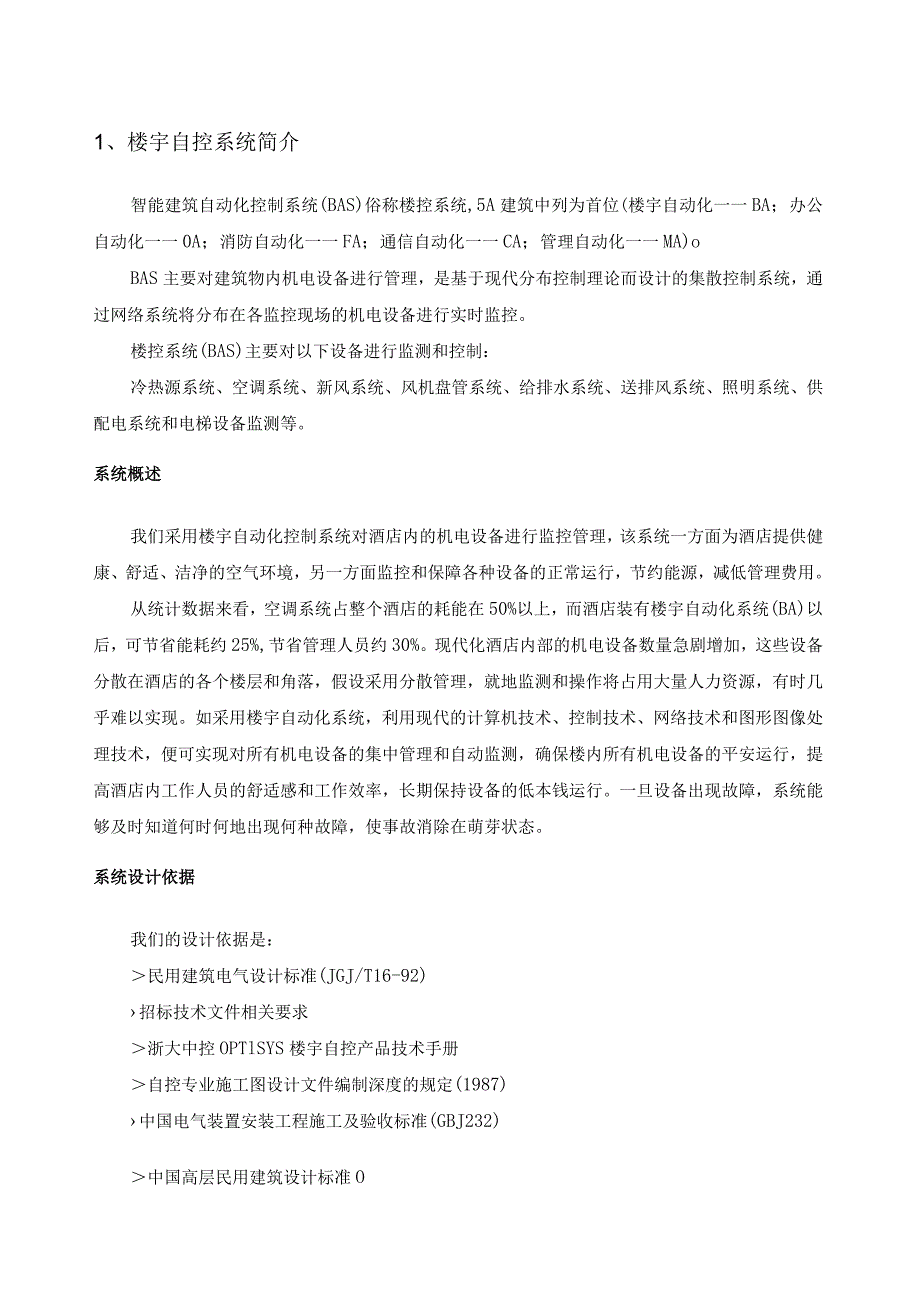

1、1、楼宇自控系统简介智能建筑自动化控制系统(BAS)俗称楼控系统,5A建筑中列为首位(楼宇自动化一一BA；办公自动化一一0A；消防自动化一一FA；通信自动化一一CA；管理自动化一一MA)oBAS主要对建筑物内机电设备进行管理，是基于现代分布控制理论而设计的集散控制系统，通过网络系统将分布在各监控现场的机电设备进行实时监控。楼控系统(BAS)主要对以下设备进行监测和控制：冷热源系统、空调系统、新风系统、风机盘管系统、给排水系统、送排风系统、照明系统、供配电系统和电梯设备监测等。系统概述我们采用楼宇自动化控制系统对酒店内的机电设备进行监控管理，该系统一方面为酒店提供健康、舒适、洁净的空气环境，另一
2、方面监控和保障各种设备的正常运行，节约能源，减低管理费用。从统计数据来看，空调系统占整个酒店的耗能在50%以上，而酒店装有楼宇自动化系统(BA)以后，可节省能耗约25%,节省管理人员约30%。现代化酒店内部的机电设备数量急剧增加，这些设备分散在酒店的各个楼层和角落，假设采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。如采用楼宇自动化系统，利用现代的计算机技术、控制技术、网络技术和图形图像处理技术，便可实现对所有机电设备的集中管理和自动监测，确保楼内所有机电设备的平安运行，提高酒店内工作人员的舒适感和工作效率，长期保持设备的低本钱运行。一旦设备出现故障，系统能够及时知道何时何地

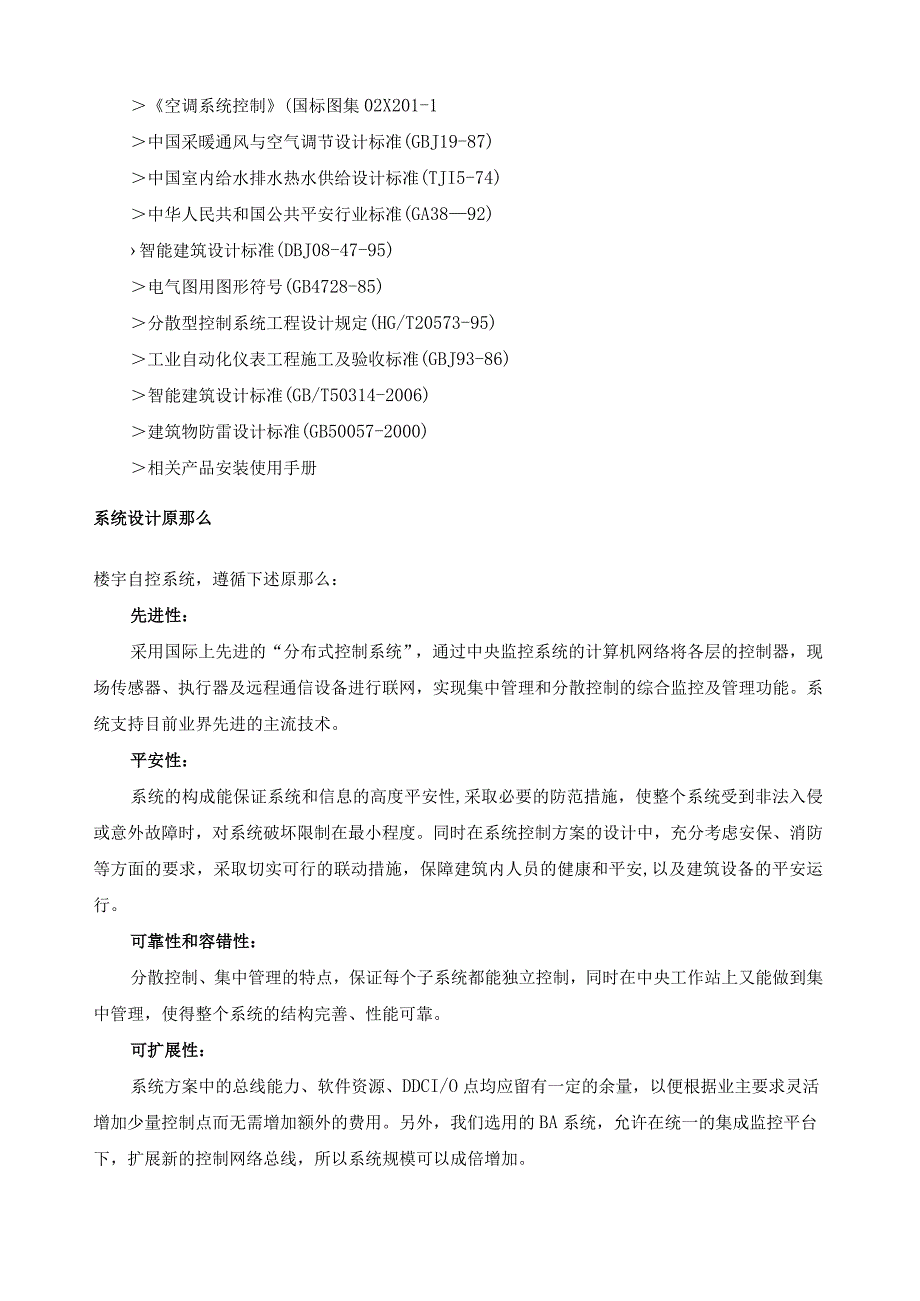

3、出现何种故障，使事故消除在萌芽状态。系统设计依据我们的设计依据是：民用建筑电气设计标准(JGJ/T16-92)招标技术文件相关要求浙大中控OPTlSYS楼宇自控产品技术手册自控专业施工图设计文件编制深度的规定(1987)中国电气装置安装工程施工及验收标准(GBJ232)中国高层民用建筑设计标准O空调系统控制(国标图集02X201-1中国采暖通风与空气调节设计标准(GBJ19-87)中国室内给水排水热水供给设计标准(TJI5-74)中华人民共和国公共平安行业标准(GA3892)智能建筑设计标准(DBJ08-47-95)电气图用图形符号(GB4728-85)分散型控制系统工程设计规定(HG/T20
4、573-95)工业自动化仪表工程施工及验收标准(GBJ93-86)智能建筑设计标准(GB/T50314-2006)建筑物防雷设计标准(GB50057-2000)相关产品安装使用手册系统设计原那么楼宇自控系统，遵循下述原那么：先进性：采用国际上先进的“分布式控制系统”，通过中央监控系统的计算机网络将各层的控制器，现场传感器、执行器及远程通信设备进行联网，实现集中管理和分散控制的综合监控及管理功能。系统支持目前业界先进的主流技术。平安性：系统的构成能保证系统和信息的高度平安性,采取必要的防范措施，使整个系统受到非法入侵或意外故障时，对系统破坏限制在最小程度。同时在系统控制方案的设计中，充分考虑安保

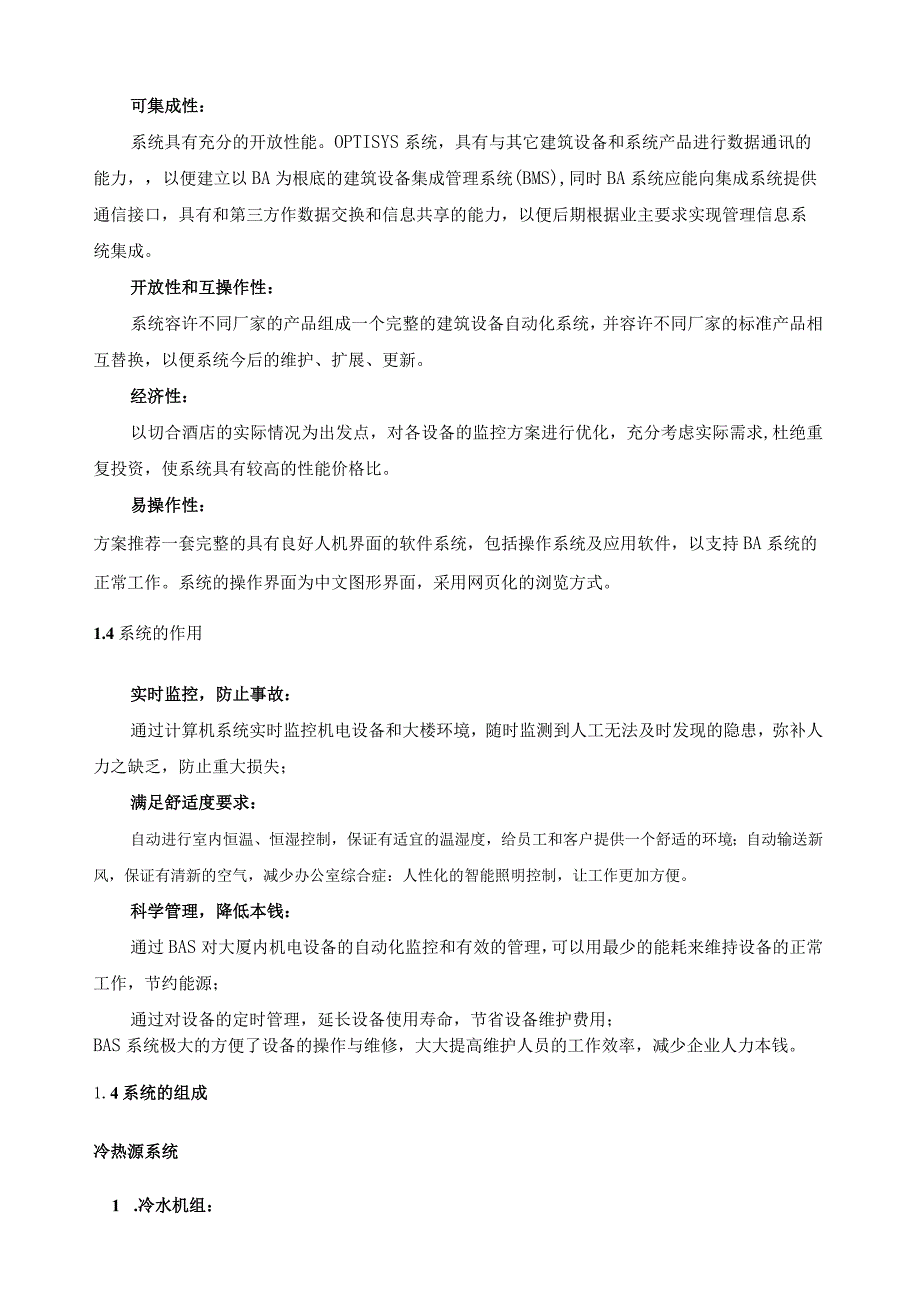

5、、消防等方面的要求，采取切实可行的联动措施，保障建筑内人员的健康和平安,以及建筑设备的平安运行。可靠性和容错性：分散控制、集中管理的特点，保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠。可扩展性：系统方案中的总线能力、软件资源、DDCI/O点均应留有一定的余量，以便根据业主要求灵活增加少量控制点而无需增加额外的费用。另外，我们选用的BA系统，允许在统一的集成监控平台下，扩展新的控制网络总线，所以系统规模可以成倍增加。可集成性：系统具有充分的开放性能。OPTISYS系统，具有与其它建筑设备和系统产品进行数据通讯的能力，以便建立以BA为根底的建筑设
6、备集成管理系统(BMS),同时BA系统应能向集成系统提供通信接口，具有和第三方作数据交换和信息共享的能力，以便后期根据业主要求实现管理信息系统集成。开放性和互操作性：系统容许不同厂家的产品组成一个完整的建筑设备自动化系统，并容许不同厂家的标准产品相互替换，以便系统今后的维护、扩展、更新。经济性：以切合酒店的实际情况为出发点，对各设备的监控方案进行优化，充分考虑实际需求,杜绝重复投资，使系统具有较高的性能价格比。易操作性：方案推荐一套完整的具有良好人机界面的软件系统，包括操作系统及应用软件，以支持BA系统的正常工作。系统的操作界面为中文图形界面，采用网页化的浏览方式。1.4系统的作用实时监控，防
7、止事故：通过计算机系统实时监控机电设备和大楼环境，随时监测到人工无法及时发现的隐患，弥补人力之缺乏，防止重大损失；满足舒适度要求：自动进行室内恒温、恒湿控制，保证有适宜的温湿度，给员工和客户提供一个舒适的环境；自动输送新风，保证有清新的空气，减少办公室综合症：人性化的智能照明控制，让工作更加方便。科学管理，降低本钱：通过BAS对大厦内机电设备的自动化监控和有效的管理，可以用最少的能耗来维持设备的正常工作，节约能源；通过对设备的定时管理，延长设备使用寿命，节省设备维护费用；BAS系统极大的方便了设备的操作与维修，大大提高维护人员的工作效率，减少企业人力本钱。1.4系统的组成冷热源系统1 .冷水机
8、组：监控内容：a、定时控制：按照预先编排的时间程序控制系统启停。b、根据冷冻水总管供、回水温度和回水流量，计算大楼实际冷或热负荷，进行机组台数控制，并控制相应的水泵。c、根据控制器内部存储的机组累计运行时间，对机组进行时间均衡调节，系统的优先权设计：需要启动时，开启累计运行时间最短的机组；需要关闭时，关闭累计运行时间最长的机组。d、按照正确顺序一次连锁启停设备；启动：冷却水泵一冷冻水泵一冷却塔风机一冷水机组；停机：冷水机组一冷冻水泵一冷却水泵一冷却塔风机。e、根据空调水供、回水总管压差，PID调节旁通阀开度，保持集分水器供水压力稳定。f、监测系统内各监测点的温度、压力、流量等参数，自动显示，定
9、时打印及故障报警。2 .热交换器：监控内容：a、现场控制柜监控：通过现场控制柜，控制器对循环泵进行启停控制，读取开关状态、故障报警、主备泵的切换等；读取一、二次管路上传感器采集的水温、水压力等参数；控制器按时间自动启停循环泵。b、自动水温调节：控制器根据测量二次管路上的水温与设定值的偏差，以Pn）（比例积分微分）方式调节一次水进口调节阀的开度，使二次水温度保持在设定范围内；当二次管路水温高于设定值时，减小一次进水口调节阀开度，以减少热交换，从而降低水温。当二次管路水温低于设定值时，增大调节阀开度，增加热交换，从而提高二次水水温；自动调节使调节阀开度到达一个稳定值，减少水阀频繁开关所带来的电能损
10、耗与阀门执行器的损耗；根据温差的大小控制循环泵开启的数量。c、设备连锁控制：调节阀与循环泵连锁，当循环泵开启时调节阀自动启动PID调节,当循环泵停止时调节阀自动关闭。d、维修指示：现场监控器记录设备的运行参数和累计运行时间，平衡设备使用率，提醒管理人员定期检修。e、报警及数据记录：监控中心显示各个监控点回检状态；监控中心及时显示报警信息,包括时间；故障报警包括：循环泵故障报警和补水箱高、低液位报警。f、监测监视内容：循环泵手、自动状态、运行状态；换热器一次侧热水供回水温度、供水压力；换热器二次侧热水供回水温度、供水压力。空调系统四管制恒风变水量控温控湿全空气调节机组监控图示:11J3.监控内容
11、：a、回风温度自动控制：冬季自动调节水阀开度，保证回风温度为设定值；夏季自动调节水阀开度，保证回风温度为设定值；过渡季节根据新风的温湿度熔值，自动调节混风比。b、回风湿度自动控制：自动控制加湿阀开闭，保证回风湿度为设定值。c、空气过滤器两端压差过大时报警，提示清扫。d、机组定时启停控制：根据事先排定的工作及节假日作息时间表，定时启停机组，自动统计机组工作时间，提示定时维修。e、联锁保护控制：联锁：风机停止后，新回风排风门、电动调节阀、电磁阀自动关闭；保护：风机启动后，其前后压差过低时故障报警，并联锁停机；防冻保护：当温度过低时，开启热水阀，关新风门、停风机，报警。f、重要场所的环境控制：在重要
12、场所设温湿度测点，根据其温湿度，直接调节空调机组的冷热水阀，确保重要场所的温湿度为设定值；在重要场所设二氧化碳测点，根据其浓度调节新风比。（注：图中为四管制恒风变水量控温控湿全空气调节机组的BAS监控系统，可根据具体应用作出取舍J1.4.3新风系统新风机组BAS监控图示：监控内容：a、送风温度自动控制：冬季自动调节水阀开度，保证送风温度为设定值；夏季自动调节水阀开度，保证送风温度为设定值；过渡季节根据新风的温湿度熔值，自动调节混风比。b、送风湿度自动控制：自动控制加湿阀开闭，保证送风湿度为设定值。c、过滤器堵塞报警：自动控制加湿阀开闭，保证送风湿度为设定值。d、过滤器堵塞报警：空气过滤器两端压
13、差过大时报警，提示清扫。e、机组定时启停控制：根据事先排定的工作及节假日作息时间表，定时启停机组，自动统计机组工作时间，提示定时维修。f、联锁保护控制：联锁：风机停止后，新送风排风门、电动调节阀、电磁阀自动关闭；保护：风机启动后，其前后压差过低时故障报警，并联锁停机；防冻保护：当温度过低时，开启热水阀，关新风门、停风机，报警。（注：图中为四管制恒风变水量控温控湿全空气调节机组的BAS监控系统，可根据具体应用作出取舍。）风机盘管温控系统1、FCU联网型风机盘管温控器工作原理：FCU301T系统通过RS485通讯与OPtiSYS系统联网集中监测各个风机盘管的启停状态、制冷/制热状态、电磁阀开关状态
14、、温度设定值、风速状态，控制FCU301-1系统的启停、风速调节、温度设定等。设定为制冷工况时，当设定温度超过室内温度1时，自动进入通风状态；设定为制热工况时，当设定温度低于室内温度1时,自动进入通风状态。2、中央空调计费分摊：在空调主机局部的总的能消耗用表现为：(1)冷水机组、冷却塔、冷冻水泵、冷却水泵等制冷设备所用电能的电费，也包括新风机、空调机的夏季用电费用或热水泵、热水炉等制热设备所用电能的电费、油费，也包括新风机、空调机的冬季用电费用。(2)空调系统补充用水的水费(可忽略不计或由附加费用来表达)。(3)冷源系统、空调系统等设备的折旧费、维护维修费。(4)其他附加费用。以上各类费用中，
