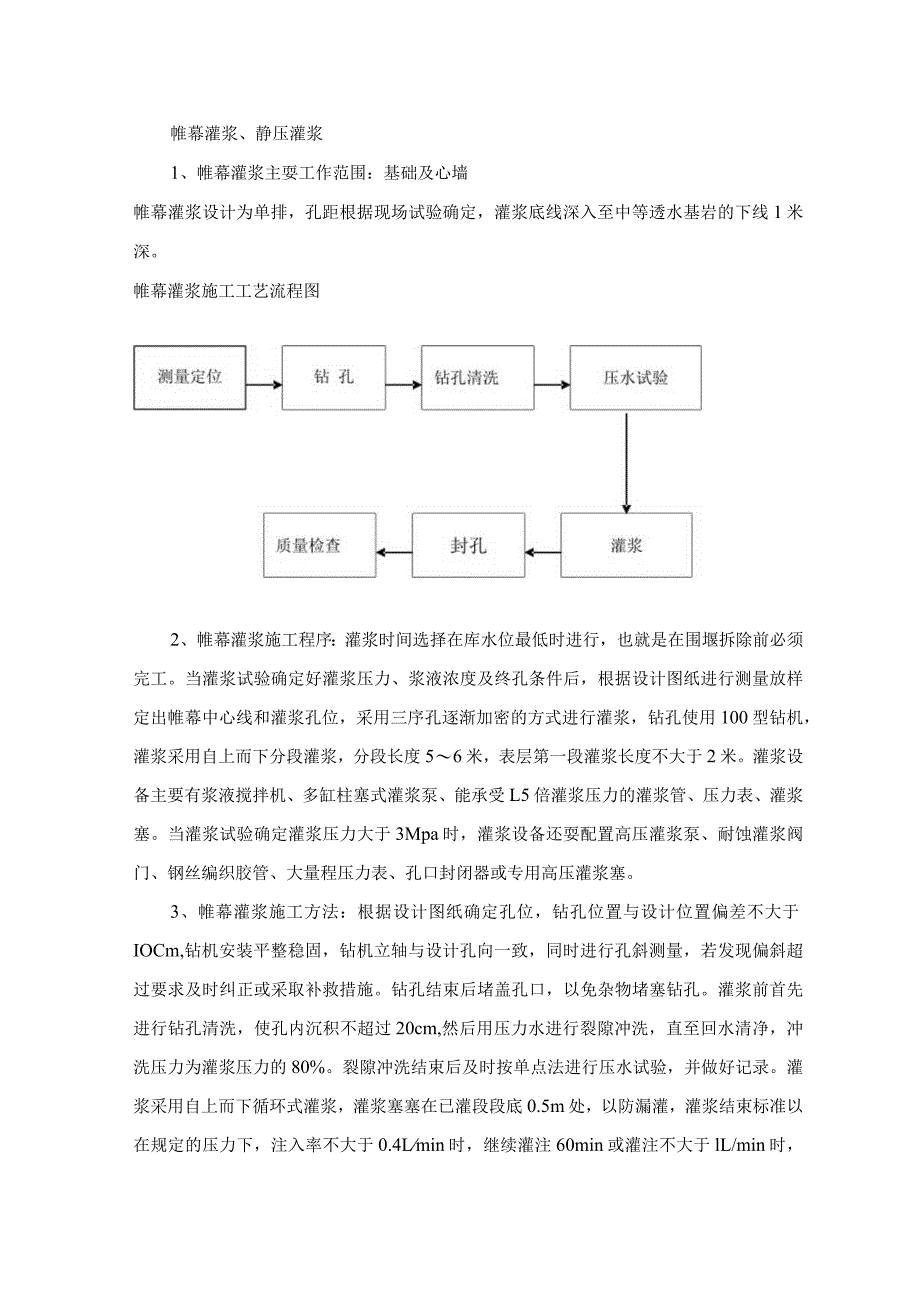

1、帷幕灌浆、静压灌浆1、帷幕灌浆主耍工作范围：基础及心墙帷幕灌浆设计为单排，孔距根据现场试验确定，灌浆底线深入至中等透水基岩的下线1米深。帷幕灌浆施工工艺流程图2、帷幕灌浆施工程序：灌浆时间选择在库水位最低时进行，也就是在围堰拆除前必须完工。当灌浆试验确定好灌浆压力、浆液浓度及终孔条件后，根据设计图纸进行测量放样定出帷幕中心线和灌浆孔位，采用三序孔逐渐加密的方式进行灌浆，钻孔使用100型钻机，灌浆采用自上而下分段灌浆，分段长度56米，表层第一段灌浆长度不大于2米。灌浆设备主要有浆液搅拌机、多缸柱塞式灌浆泵、能承受L5倍灌浆压力的灌浆管、压力表、灌浆塞。当灌浆试验确定灌浆压力大于3Mpa时，灌浆设
2、备还耍配置高压灌浆泵、耐蚀灌浆阀门、钢丝编织胶管、大量程压力表、孔口封闭器或专用高压灌浆塞。3、帷幕灌浆施工方法：根据设计图纸确定孔位，钻孔位置与设计位置偏差不大于IOCm,钻机安装平整稳固，钻机立轴与设计孔向一致，同时进行孔斜测量，若发现偏斜超过要求及时纠正或采取补救措施。钻孔结束后堵盖孔口，以免杂物堵塞钻孔。灌浆前首先进行钻孔清洗，使孔内沉积不超过20cm,然后用压力水进行裂隙冲洗，直至回水清净，冲洗压力为灌浆压力的80%。裂隙冲洗结束后及时按单点法进行压水试验，并做好记录。灌浆采用自上而下循环式灌浆，灌浆塞塞在已灌段段底0.5m处，以防漏灌，灌浆结束标准以在规定的压力下，注入率不大于0.

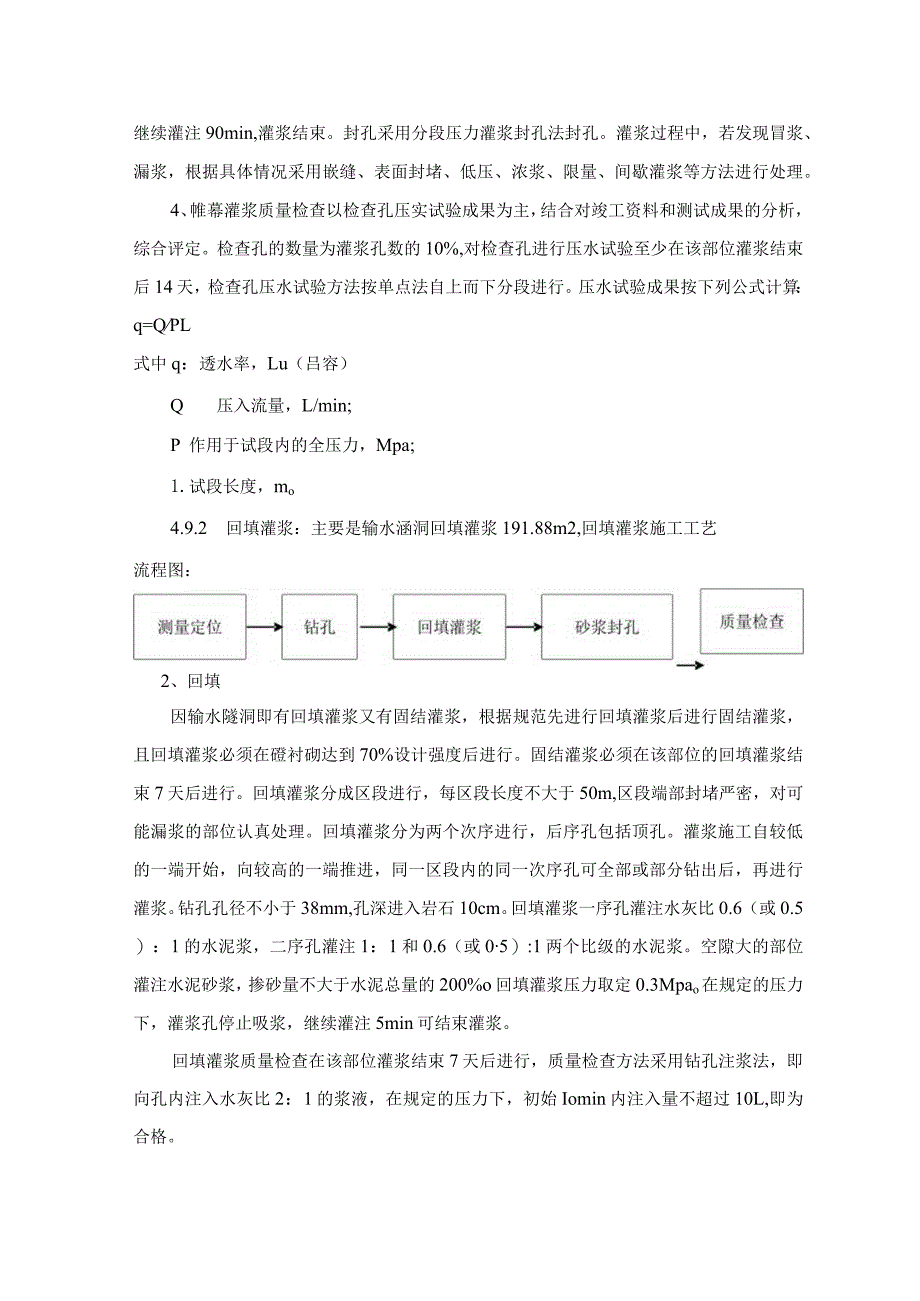

3、4Lmin时，继续灌注60min或灌注不大于lL/min时，继续灌注90min,灌浆结束。封孔采用分段压力灌浆封孔法封孔。灌浆过程中，若发现冒浆、漏浆，根据具体情况采用嵌缝、表面封堵、低压、浓浆、限量、间歇灌浆等方法进行处理。4、帷幕灌浆质量检查以检查孔压实试验成果为主，结合对竣工资料和测试成果的分析，综合评定。检查孔的数量为灌浆孔数的10%,对检查孔进行压水试验至少在该部位灌浆结束后14天，检查孔压水试验方法按单点法自上而下分段进行。压水试验成果按下列公式计算：q=QPL式中q：透水率，Lu（吕容）Q压入流量，L/min;P作用于试段内的全压力，Mpa;1.试段长度，mo4.9.2 回填灌浆
4、：主要是输水涵洞回填灌浆191.88m2,回填灌浆施工工艺流程图：2、回填因输水隧洞即有回填灌浆又有固结灌浆，根据规范先进行回填灌浆后进行固结灌浆，且回填灌浆必须在磴衬砌达到70%设计强度后进行。固结灌浆必须在该部位的回填灌浆结束7天后进行。回填灌浆分成区段进行，每区段长度不大于50m,区段端部封堵严密，对可能漏浆的部位认真处理。回填灌浆分为两个次序进行，后序孔包括顶孔。灌浆施工自较低的一端开始，向较高的一端推进，同一区段内的同一次序孔可全部或部分钻出后，再进行灌浆。钻孔孔径不小于38mm,孔深进入岩石10cm。回填灌浆一序孔灌注水灰比0.6（或0.5）：1的水泥浆，二序孔灌注1：1和0.6（

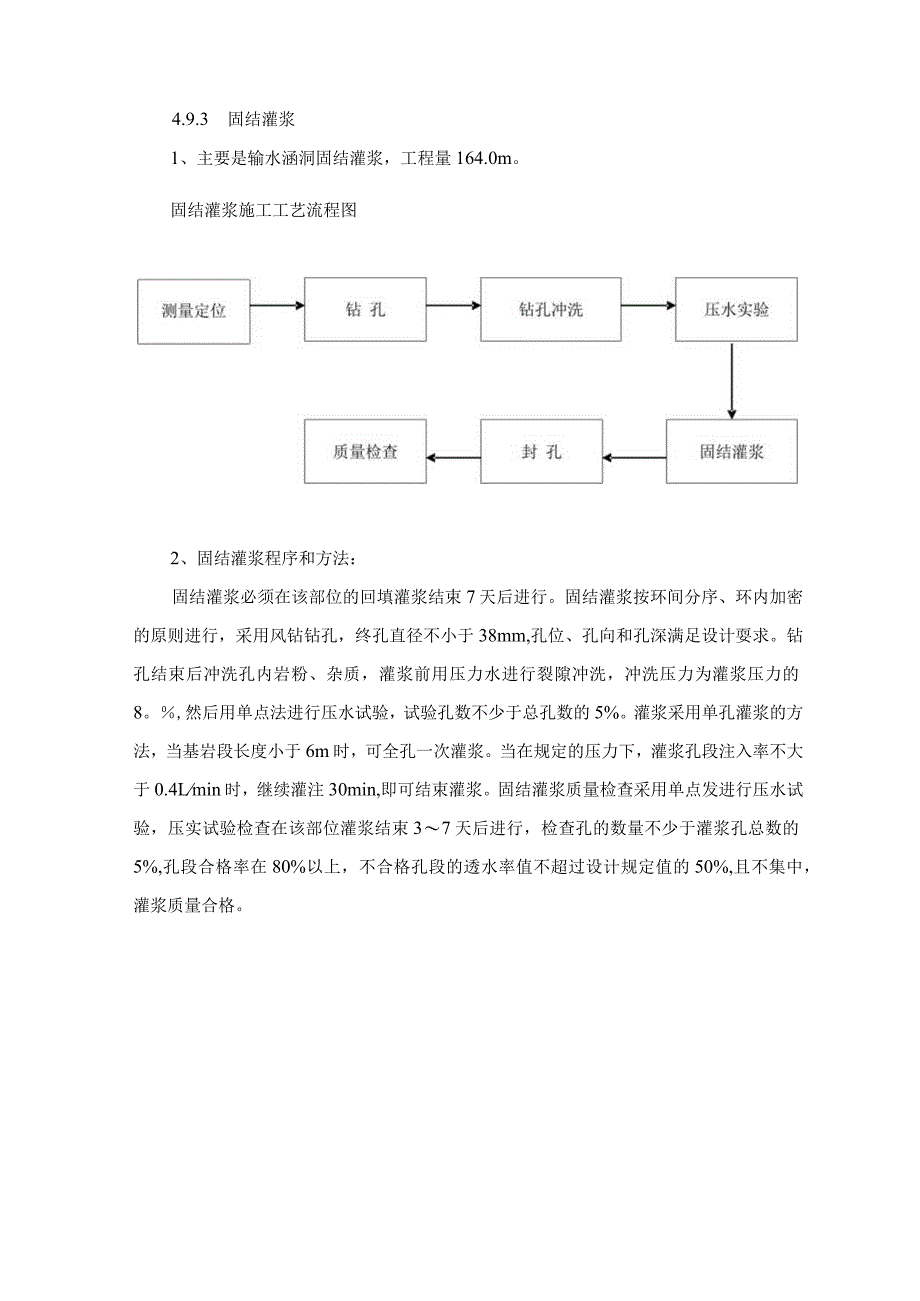

5、或05）:1两个比级的水泥浆。空隙大的部位灌注水泥砂浆，掺砂量不大于水泥总量的200%o回填灌浆压力取定0.3Mpao在规定的压力下，灌浆孔停止吸浆，继续灌注5min可结束灌浆。回填灌浆质量检查在该部位灌浆结束7天后进行，质量检查方法采用钻孔注浆法，即向孔内注入水灰比2：1的浆液，在规定的压力下，初始Iomin内注入量不超过10L,即为合格。4.9.3 固结灌浆1、主要是输水涵洞固结灌浆，工程量164.0m。固结灌浆施工工艺流程图2、固结灌浆程序和方法：固结灌浆必须在该部位的回填灌浆结束7天后进行。固结灌浆按环间分序、环内加密的原则进行，采用风钻钻孔，终孔直径不小于38mm,孔位、孔向和孔深满足设计耍求。钻孔结束后冲洗孔内岩粉、杂质，灌浆前用压力水进行裂隙冲洗，冲洗压力为灌浆压力的8。,然后用单点法进行压水试验，试验孔数不少于总孔数的5%。灌浆采用单孔灌浆的方法，当基岩段长度小于6m时，可全孔一次灌浆。当在规定的压力下，灌浆孔段注入率不大于0.4Lmin时，继续灌注30min,即可结束灌浆。固结灌浆质量检查采用单点发进行压水试验，压实试验检查在该部位灌浆结束37天后进行，检查孔的数量不少于灌浆孔总数的5%,孔段合格率在80%以上，不合格孔段的透水率值不超过设计规定值的50%,且不集中，灌浆质量合格。
