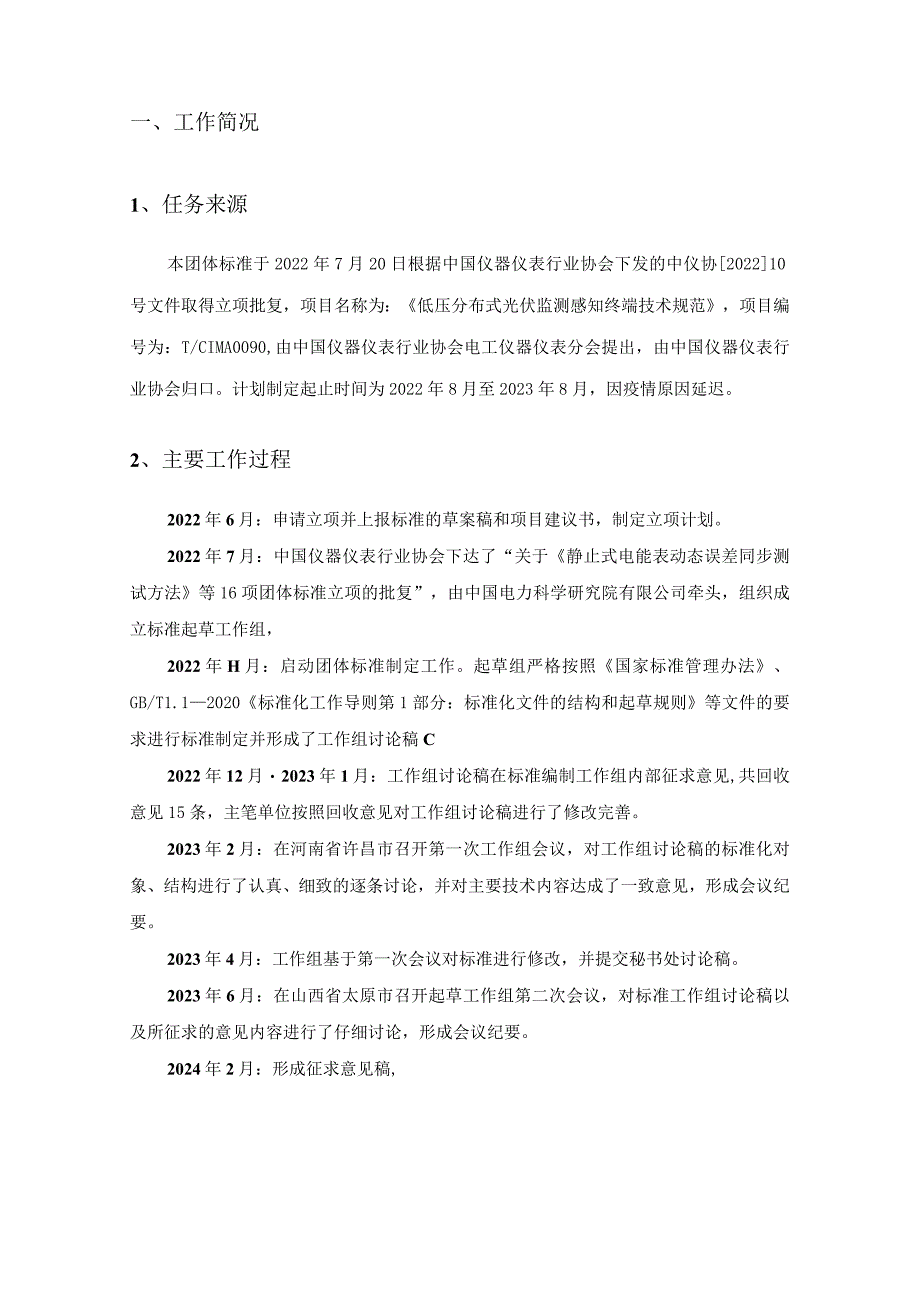

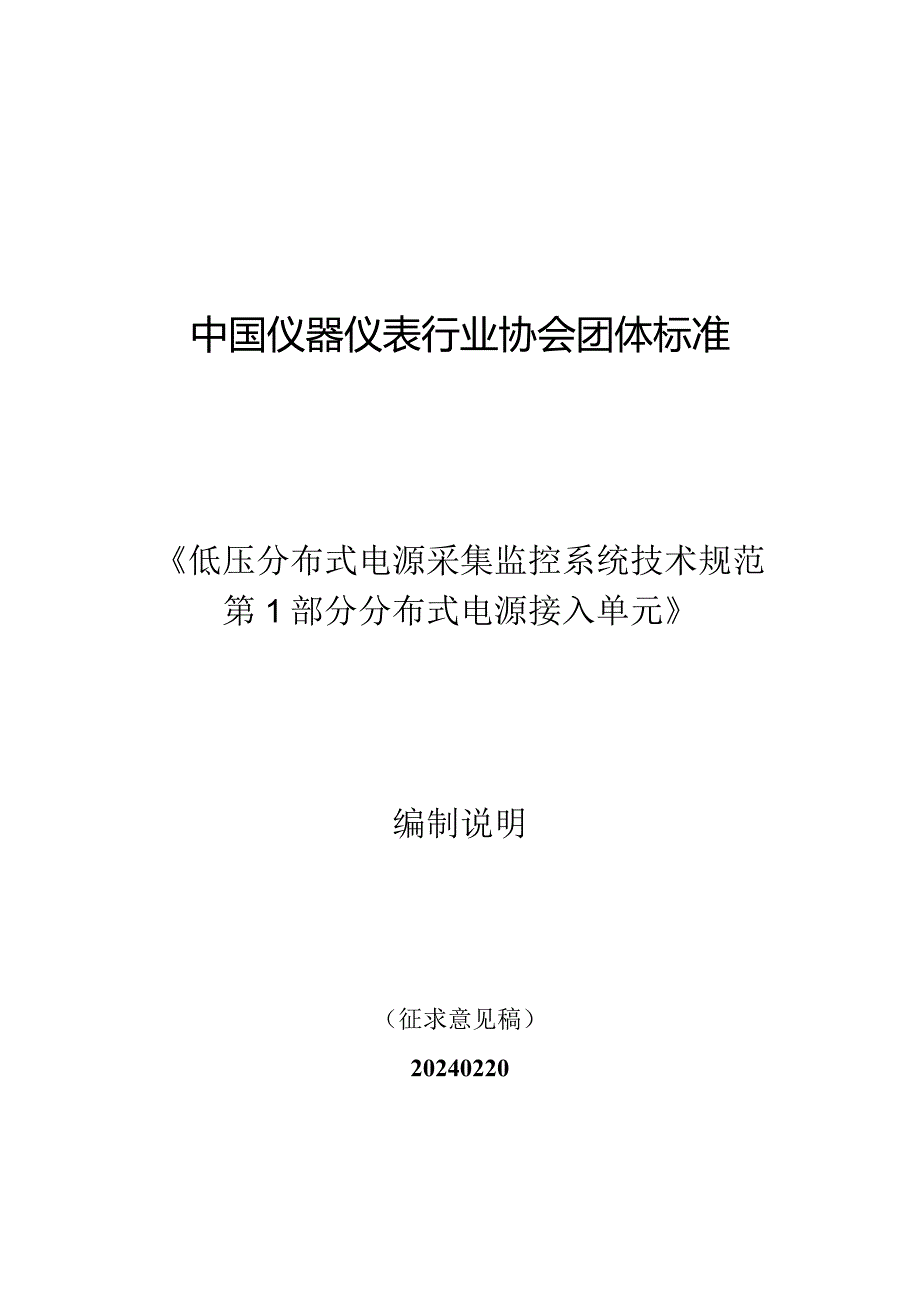

1、中国仪器仪表行业协会团体标准低压分布式电源采集监控系统技术规范第1部分分布式电源接入单元编制说明（征求意见稿）20240220一、工作简况1、任务来源本团体标准于2022年7月20日根据中国仪器仪表行业协会下发的中仪协202210号文件取得立项批复，项目名称为：低压分布式光伏监测感知终端技术规范，项目编号为：T/CIMA0090,由中国仪器仪表行业协会电工仪器仪表分会提出，由中国仪器仪表行业协会归口。计划制定起止时间为2022年8月至2023年8月，因疫情原因延迟。2、主要工作过程2022年6月：申请立项并上报标准的草案稿和项目建议书，制定立项计划。2022年7月：中国仪器仪表行业协会下达了“
2、关于静止式电能表动态误差同步测试方法等16项团体标准立项的批复”，由中国电力科学研究院有限公司牵头，组织成立标准起草工作组，2022年H月：启动团体标准制定工作。起草组严格按照国家标准管理办法、GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则等文件的要求进行标准制定并形成了工作组讨论稿C2022年12月2023年1月：工作组讨论稿在标准编制工作组内部征求意见,共回收意见15条，主笔单位按照回收意见对工作组讨论稿进行了修改完善。2023年2月：在河南省许昌市召开第一次工作组会议，对工作组讨论稿的标准化对象、结构进行了认真、细致的逐条讨论，并对主要技术内容达成了一致意见，形

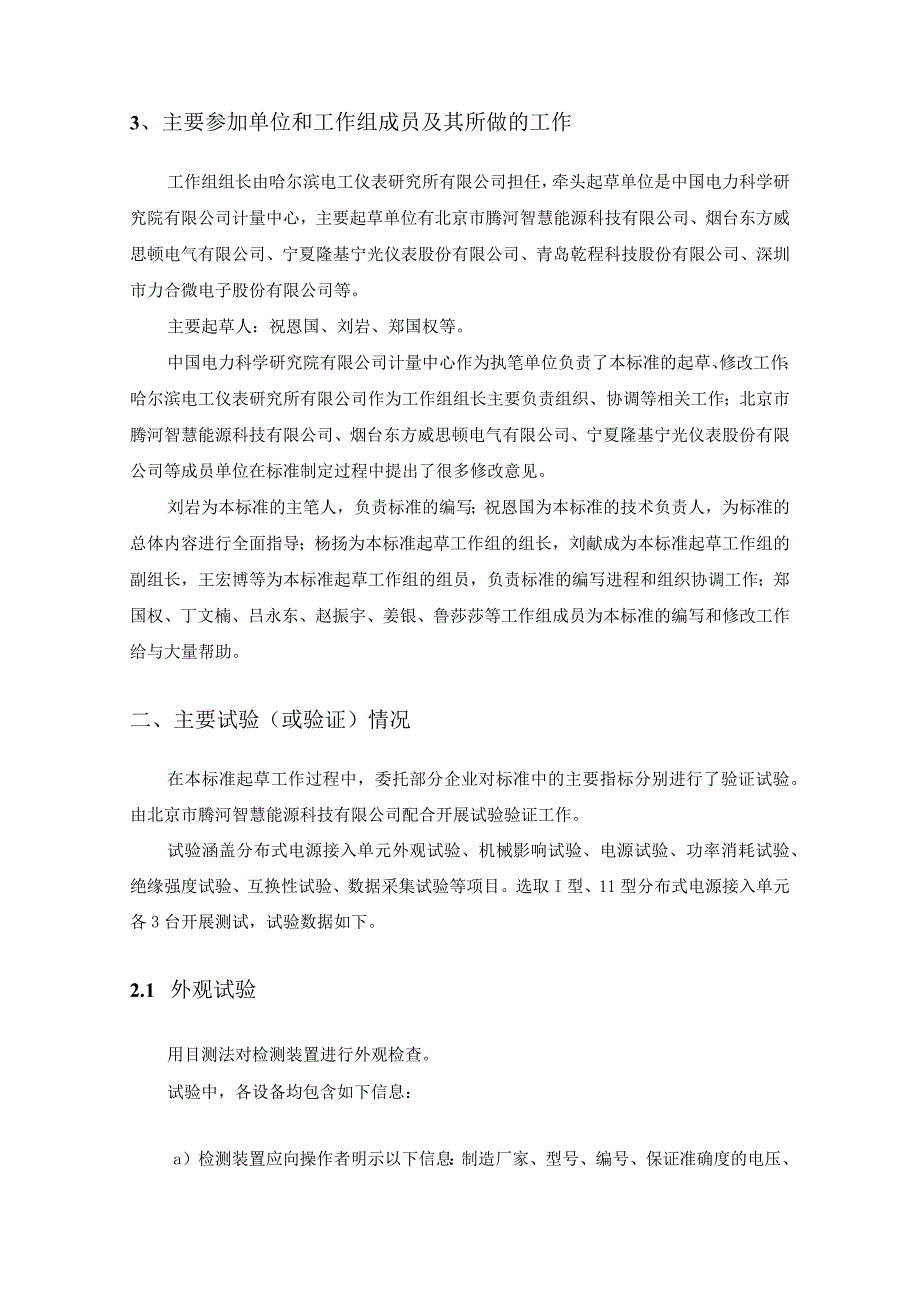

3、成会议纪要。2023年4月：工作组基于第一次会议对标准进行修改，并提交秘书处讨论稿。2023年6月：在山西省太原市召开起草工作组第二次会议，对标准工作组讨论稿以及所征求的意见内容进行了仔细讨论，形成会议纪要。2024年2月：形成征求意见稿,3、主要参加单位和工作组成员及其所做的工作工作组组长由哈尔滨电工仪表研究所有限公司担任，牵头起草单位是中国电力科学研究院有限公司计量中心，主要起草单位有北京市腾河智慧能源科技有限公司、烟台东方威思顿电气有限公司、宁夏隆基宁光仪表股份有限公司、青岛乾程科技股份有限公司、深圳市力合微电子股份有限公司等。主要起草人：祝恩国、刘岩、郑国权等。中国电力科学研究院有限公
4、司计量中心作为执笔单位负责了本标准的起草、修改工作；哈尔滨电工仪表研究所有限公司作为工作组组长主要负责组织、协调等相关工作；北京市腾河智慧能源科技有限公司、烟台东方威思顿电气有限公司、宁夏隆基宁光仪表股份有限公司等成员单位在标准制定过程中提出了很多修改意见。刘岩为本标准的主笔人，负责标准的编写；祝恩国为本标准的技术负责人，为标准的总体内容进行全面指导；杨扬为本标准起草工作组的组长，刘献成为本标准起草工作组的副组长，王宏博等为本标准起草工作组的组员，负责标准的编写进程和组织协调工作；郑国权、丁文楠、吕永东、赵振宇、姜银、鲁莎莎等工作组成员为本标准的编写和修改工作给与大量帮助。二、主要试验（或验证
5、）情况在本标准起草工作过程中，委托部分企业对标准中的主要指标分别进行了验证试验。由北京市腾河智慧能源科技有限公司配合开展试验验证工作。试验涵盖分布式电源接入单元外观试验、机械影响试验、电源试验、功率消耗试验、绝缘强度试验、互换性试验、数据采集试验等项目。选取I型、11型分布式电源接入单元各3台开展测试，试验数据如下。2.1 外观试验用目测法对检测装置进行外观检查。试验中，各设备均包含如下信息：a）检测装置应向操作者明示以下信息：制造厂家、型号、编号、保证准确度的电压、电流量限（或范围）；b）检测装置的开关、旋钮、按键等控制和调节机构具有功能和方向标志；c）检测装置的电压、电流输出端子位置、结构
6、应与测量范围相适应，并有明显的标志；d）所有接线端子具有标签、标志；e）没有明显的凹凸痕、划痕、裂缝和毛刺，镀层未脱落，合格。2.2 机械影响试验使用机械振动设备进行测试，振动频率范围为IOHZ150Hz0试验数据参照下表：表1组别频率单位：Hz（10-150）位移单位：mm（0.075）加速度单位：ms2（10）11200.0688.2421230.0708.6331150.0618.1441180.0678.1251210.0678.1061220.0698.15结论合格合格合格2.3 电源试验正常连接被检分布式电源接入单元和检测装置，接地的设备正确接地，按说明书要求接通电源和预热。预热期
7、间进行如下试验：a）检查各功能是否正常；b）用目测的方法检查装置的显示是否正常；c）调整电压为220V/380V,检测装置的显示是否正常。试验结果表明，6台设备各功能均正常，显示正常，合格。2.4 功率消耗试验用准确度等级为不低于0.5的多功能电能表测量检测装置电源回路的电流值和电压值，其乘积数即为整机功耗。I型分布式电源接入单元，在非通信状态下，有功功率应不大于6W,在通信状态下总有功功率不应大于8W。合格。II型分布式电源接入单元，在非通信状态下，有功功率应不大于2W,在通信状态下总有功功率不应大于3W。合格。试验数据参照下表：表2设备型号组别非通信功耗单位：W通信功耗单位：WI型分布式电
8、源接入单元14.685.6724.855.8134.735.92II型分布电源接入单元41.772.7651.682.8361.712.69测试结论合格合格2.5 绝缘强度试验将与电压、电流输出端子没有直接电气联系又不宜进行耐压试验的部件断开，不做耐压试验的线路接地。在被试电路之间平稳地加入试验电压，持续Imin。试验结果表明，均无击穿现象，合格。2.6 互换性试验如图1所示搭建测试系统，开展互换性测试：a）测试系统能正常召测分布式电源接入单元数据；b）卸下测试系统中分布式电源接入单元所配的双模通信模块，依次换上各种双模通信模块，系统运行5min后主站召测分布式电源接入单元数据，可正常返回；c
9、）卸下测试系统中分布式电源接入单元所配的扩展通信模块,依次换上各种扩展通信模块，系统运行5min后主站召测扩展通信模块地址，可正常返回。试验结果表明，满足互换性要求，合格。图1分布式电源接入单元通信单元互换能力测试示意图2.7 数据采集试验开展分布式电源接入单元的实时采集和定时采集测试：a）使用测试主机实时采集分布式电源接入单元指定的数据，数据正常返回且与数据源数据一致；b）使用测试主机设置分布式电源接入单元定时采集方案，分布式电源接入单元根据测试软件设置的采集方案自动采集数据正确，且与数据源数据一致。试验结果表明，数据采集功能满足要求，合格。2.8 下行链路检测试验将测试主机连接分布式电源接
10、入单元维护接口，分布式电源接入单元下行连接光伏逆变器。当断开分布式电源接入单元与光伏逆变器连接时，分布式电源接入单元上报设备故障记录（逆变器通信故障）事件；试验结果表明，下行链路检测功能满足要求，合格。2.9 本地控制试验开展分布式电源接入单元的本地控制测试:a）测试主机向分布式电源接入单元下发调控阈值参数，分布式电源接入单元正确配置调控阈值参数；b）测试主机控制测试台体发生电压越限及孤岛运行等异常，I型分布式电源接入单元准确监测异常并上报事件；c）I型分布式电源接入单元基于电气数据和调控阈值参数，下发调控指令。试验结果表明，本地控制功能满足要求，合格。2.10 远程控制试验开展分布式电源接入
11、单元的远程控制测试：a）测试主机向I型分布式电源接入单元下发控制命令，分布式电源接入单元正确响应测试主机指令，控制断路器开合闸；b）测试主机向分布式电源接入单元下发控制命令，分布式电源接入单元正确响应测试主机指令，调整逆变器出力大小。试验结果表明，远程控制功能满足要求，合格。2.11 协议转换试验测试主机连接分布式电源接入单元维护接口，对分布式电源接入单元发送DL/T698.45协议指令，分布式电源接入单元将其转换为适配光伏逆变器的本地通信协议，光伏逆变器正确响应，切换10种光伏逆变器测试，均正确响应。试验结果表明，10种光伏逆变器测试，均正确响应，合格。2.12 通信转接试验测试主机连接分布
12、式电源接入单元维护接口，对分布式电源接入单元发送DL/T698.45协议指令，分别测试分布式电源接入单元逆变器接口、扩展接口1、扩展接口口在与厂家采集器同时采集（采集频率300ms500ms100OmS）情况下一次抄读成功率。分布式电源接入单元在厂家采集器与逆变器同时通信情况下，分布式电源接入单元对逆变器数据一次抄读成功率99.5%。试验结果表明，分布式电源接入单元对逆变器数据一次抄读成功率大于99.5%,合格。三、标准编制原则和主要技术内容确定的依据3.1 主要阐述标准制定或修订过程遵循的基本原则本文件从实际应用出发，充分考虑了现有相关国家标准和行业标准。编制遵循“统一性、协调性、适用性、一
13、致性、规范性”的原则，注重标准的可操作性，本文件按照GB/T1.1-2020标准化工作导则第1部分标准化文件的结构和起草规则的规定进行编写和表述。参考国网采集终端的技术规范：GB/T2828.12012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划，GB/T28292002周期检验计数抽样程序及表（适用于对过程稳定性的检验），GB/T12326-2008电能质量电压波动和闪变，GB/T16935.12008低压系统内设备的绝缘配合第1部分：原理、要求和试验，GBT325072016电能质量术语，GB/T335922017分布式电源并网运行控制规范，GBT33593201
14、7分布式电源并网技术要求，DL/T6452007多功能电能表通信协议，DL/T698.342010电能信息采集与管理系统第3-4部分：电能信息采集终端技术规范公变采集终端特殊要求，DL/T698.352010电能信息采集与管理系统第3-5部分：电能信息采集终端技术规范低压集中抄表终端特殊要求，DL/T698.362013电能信息采集与管理系统第3-6部分：电能信息采集终端技术规范通信单元要求，DL/T698.42-2013电能信息采集与管理系统第4-2部分:通信协议一集中器下行通信,DLT698.452017电能信息采集与管理系统第4-5部分:通信协议一面向对象的数据交换协议，DL/T698.
15、612021电能信息采集与管理系统第6-1部分：软件要求一终端软件升级技术要求,分析分布式电源接入单元与光伏逆变器、智能断路器、防孤岛装置等设备的通信方式和协议，研究针对分布式电源接入单元的技术要求和本地通信接口协议。同时，采用分散和集中讨论的形式，分析低压分布式电源数据采集、调控的痛点问题，研究分布式电源接入单元的技术和检验要求，充分体现标准的实用性和先进性。本文件规定了分布式电源接入单元的技术要求、试验项目及要求、检验规则和质量管理要求等。适用于分布式电源接入单元的制造、检验、使用和验收。3.2 标准主要内容中技术要求、试验方法依据3.2.1 技术要求对分布式电源接入单元的功能、规格、环境条件、机械及结构、准确度、电气性能、气候影响、绝缘性能和电磁兼容性提出了要求，相关参数、指标的设定是依据了应用场景的物理环境条件、电气环境条件、对设备功能的需求、以及相关国家、行业标准制定的。3.2.2 试验方法根据分布式电源接入单元技术要求条款，依据或参考了相关检测标准中提及的试验
