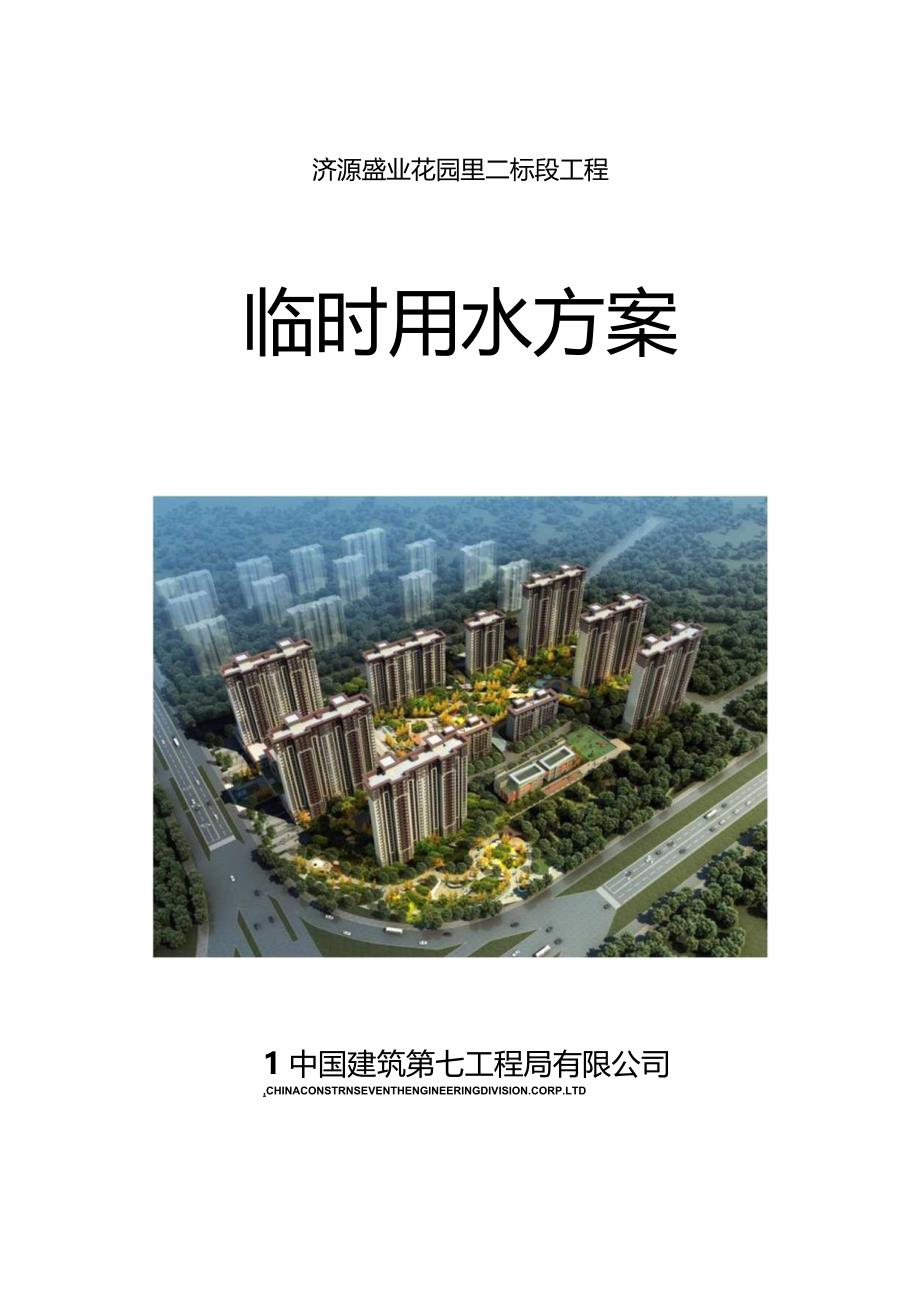

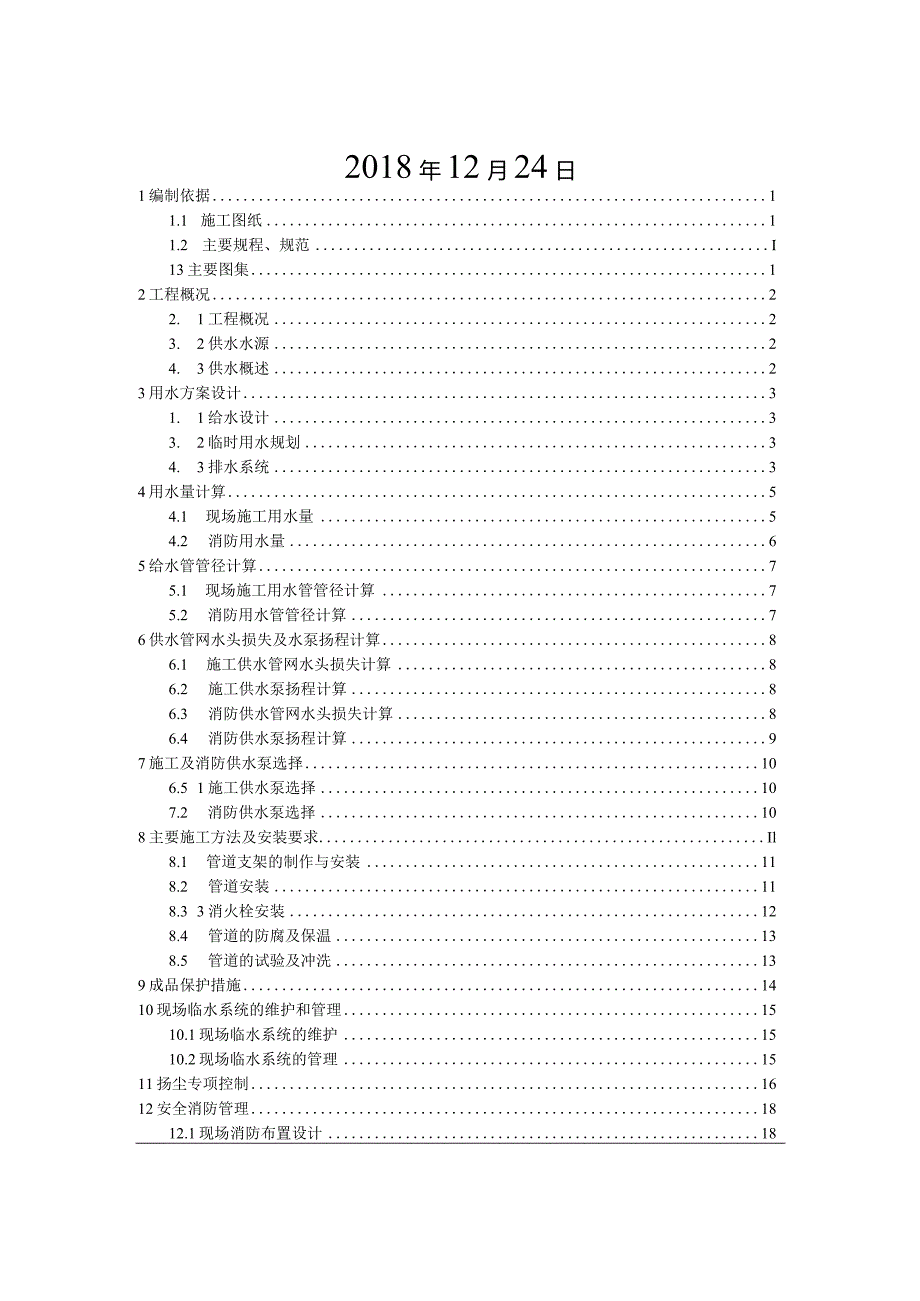

1、济源盛业花园里二标段工程临时用水方案1中国建筑第七工程局有限公司,CHINACONSTRNSEVENTHENGINEERINGDIVISION.CORP.LTD2018年12月24日1编制依据11.1 施工图纸11.2 主要规程、规范I13主要图集12工程概况22. 1工程概况23. 2供水水源24. 3供水概述23用水方案设计31. 1给水设计33. 2临时用水规划34. 3排水系统34用水量计算54.1 现场施工用水量54.2 消防用水量65给水管管径计算75.1 现场施工用水管管径计算75.2 消防用水管管径计算76供水管网水头损失及水泵扬程计算86.1 施工供水管网水头损失计算86.2

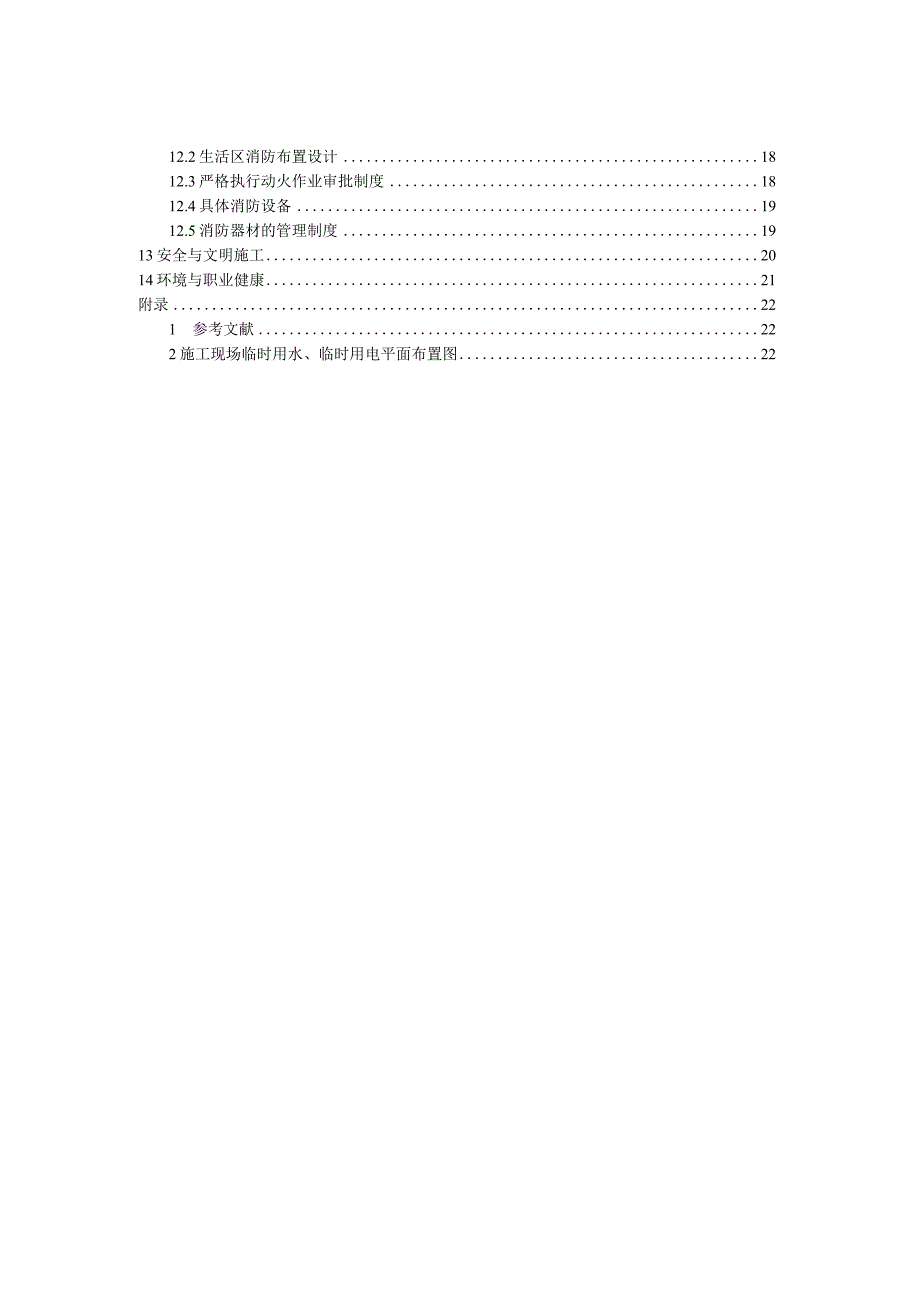

2、 施工供水泵扬程计算86.3 消防供水管网水头损失计算86.4 消防供水泵扬程计算97施工及消防供水泵选择106.5 1施工供水泵选择107.2 消防供水泵选择108主要施工方法及安装要求Il8.1 管道支架的制作与安装118.2 管道安装118.3 3消火栓安装128.4 管道的防腐及保温138.5 管道的试验及冲洗139成品保护措施1410现场临水系统的维护和管理1510.1现场临水系统的维护1510.2现场临水系统的管理1511扬尘专项控制1612安全消防管理1812.1现场消防布置设计1812.2生活区消防布置设计1812.3严格执行动火作业审批制度1812.4具体消防设备1912.5
3、消防器材的管理制度1913安全与文明施工2014环境与职业健康21附录221 参考文献222施工现场临时用水、临时用电平面布置图221编制依据1.1 施工图纸见表LL表1.1施工图纸一览表序号图纸名称图号出图日期设计单位1电气施工图部分地下车库、610号楼2018.12郑州大学综合设计研究院有限公司2暖通施工图部分地下车库、610号楼3给排水施工图部分地下车库、610号楼1.2 主要规程、规范主要施工标准规范规程见表1.20表L2主要施工标准、规范、规程一览表序号类别名称编号1规范国家建筑给水排水及采暖工程施工质量验收规范GB50242-20022人民防空工程设计防火规范GB50098-200
4、93建筑设计防火规范GB500162014汽车库、修车库、停车场设计防火规范GB50067-20145E给排水与采暖工程施工工艺标准ZJQ-SG-O10-20031.3 主要图集主要施工图集见表1.3。表1.3主要图集序号类别名称编号1国家防排烟系统设备及附件选用与安装07K1032火灾报警与消防控制96SX5013消防增压稳压设备选用及安装98S2052工程概况2.1工程概况工程建设概况见表2-1表2-1工程建设概况一览表序号项目内容1工程名称济源建业花园里二标段工程2工程地址济源市天坛路与南环路交叉口东北角3建设单位济源市虎岭经开置业有限公司4勘察单位郑州岩土工程勘察设计院5设计单位郑州大
5、学综合设计研究院有限公司6监理单位河南皓方工程管理有限公司施工总承包单位中国建筑第七工程局有限公司总建筑面积99262.72m2单位工程6#、7#、8#、9#、10#楼及部分地下车库7合同工期565日历天2.2供水水源现场施工供水水源来自施工现场东北侧水井引出（后期再打一眼60米深水井）,水源管径为DNIO0。2. 3供水概述本工程临时用水包括施工现场用水、办公区用水和临时消防用水三部分。施工现场用水的室外水平干管采用DMOO热镀锌钢管，办公区用水为DN50热镀锌钢管丝接，消防用水管的室外水平干管采用DNloO热镀锌钢管沟槽连接，楼内立管采用DNlOO热镀锌钢管沟槽连接。所有临时用水管道室外部
6、分沿围挡周围暗敷敷设，楼内部分采用明敷设。3用水方案设计2.1 给水设计本工程现场临时用水由项目部在施工现场东北侧水井为接入水源；为确保施工现场工程消防和给水压力，管网沿施工现场四周布置，并分段设置阀门，水泵选用两台给水泵，满足施工用水及消防用水要求。考虑到施工工期到冬季，明露管道冬季作好保温处理。2临时用水规划1.临时用水总体要求2 .本工程的临时用水主要由两部分组成：施工用水和消防用水。3 .用水特点：该工程基础类型采用筏板基础，地上结构形式为框架剪力墙结构，用水范围广，装修用水和结构施工用水交叠在一起，在规划施工用水时要同时考虑到养护用水、砌筑工程用水、装修工程用水等。4 .消防用水采用
7、管径DNlOO配“65消防栓，距地面1.1米,消防箱采用1000X700X200单口消防箱。5 .考虑到施工工期不确定性,需对管道进行埋设和保温,上水管线埋深80cm,明露管道冬季作好保温处理。6 .消防用水：施工场区消防用水管线沿施工道路布置，消火栓间距50米；7 .管线位置根据现场情况，管线位置选择沿东侧、南侧、北侧围挡边Iin范围内布置，每30m间距及转角处在地面上做出临时上水标志，以利保护。8 ）依据现场东北侧水井位置引出，主干管径采用DN100引入2）围绕施工现场敷设管径DNlOO的消防管线，设室外消火栓，配25m水龙带，19mm水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆
8、放其它物品。9 ）从管线引支管，枝状分布，分供休息室用水、喷淋系统用水、大门洗车冲洗用水。4）主体结构施工期间设置管径DNlOo的消防立管，每层设DN65的消火栓,配25m水龙带，19mm水枪。冬施时外露部分做50mm厚橡塑管保温。3.3排水系统在施工区沿建筑物外侧挖一条自然排水沟，将雨水、地表水集中排放，两侧污水各自流入建物两侧的明沟内，排到排水管网中。施工现场厕所的污水排入化粪池，经沉淀后排入市政管道；生活污水管采用DN300波纹管、DN200波纹管、DNIlOUPVC塑料管排入市政管道。施工现场的施工道路全部采用碎硬化，在路面的两侧完成排水系统，并由基坑上口挡水台向施工道路的排水系统找0
9、.2%的坡度，以便使雨水不存积，自行流入已完成的现场排水系统，最后排入市政雨水管道。4用水量计算现场施工用水量1.施工用水量计算公式：ql=KlQlNI/(Tl-t)XK2/(8X3600)ql施工用水量(Ls)Kl未预计的施工用水系数(1.05-1.15)Ql年度工程量(以实物计量单位表示)Nl施工用水定额(Lm3)Tl年度有效作业天数(天)t每天工作班数(班)K2用水步均衡系数由于工程结构施工阶段相对于装修阶段施工用水量大，故Ql主要以混凝土工程量为计算依据。根据结构和装饰工程施工要求确定混凝土大概实物工作量为220000立方米；混凝土养护用水定额取330升/立方米；拟定年度有效作业天数为
10、330天；每天按照1个工作班计算。因此：Kl=I.05Ql=220000立方米Nl=330升/立方米Tl=330天t=1班K2=l.5故计算施工用水量为：ql=KlQlN1(T1t)K2/(8X3600)=1.05(220000330)/(330l)1.5/(8X3600)=11.68Ls2 .施工现场生活用水量计算公式：q2=(PlN2K3)/(t83600)q2施工现场生活用水量(Ls)Pl施工现场高峰昼夜人数(人)N2施工现场生活用水定额(L/人班)t每天工作班数(班)K3用水步均衡系数施工现场高峰昼夜人数Pl拟定为850人;施工现场生活用水定额N2取20L/人班；每天工作班数t取1班；
11、用水步均衡系数K3取L30,故计算施工现场生活用水量为：q2=(PlN2K3)/(t83600)=(850201.3)/(l83600)=0.76Ls3 .现场施工用水量根据对上述施工用水量和施工现场生活用水量的计算，现场施工用水量为：Q=ql+q2=11.68+0.76=12.44Ls4.1 消防用水量根据本工程施工现场的实际情况，现考虑火灾同时发生数为一次，参照消防用水定额，可以查得消火栓给水管网耗水量为1015Ls,本工程施工面积大，故消防用水量取为q4=14L/s；办公区面积小于75k肝,消防用水q5取10(L/s),办公区总用水量确定。根据以上计算参数q3=0.62Ls5给水管管径计
12、算5.1 现场施工用水管管径计算计算公式：Dl=4(vl1000)Dl现场施工用水管管径(m)Q一现场施工用水量(Ls)vl一一管网中水流速度(ms)上述计算中算出现场施工用水量Q=12.44Ls,经过查表管网中水流速VI的范围在0.5L2m/so取：vl=l.2ms,故现场施工用水管的管径为：D=J4Q(;TxVlXlooo)411.68(1.21000)=0.098m=98m经计算，现场施工用水管管径取DNlO0。5.2 消防用水管管径计算计算公式：D3=4q4(v31000)D3消防用水管管径(In)q4消防用水量(Ls)v3一一管网中水流速度(ms)上述计算中算出消防用水量q4=10.
13、31Ls,经过查表管网中水流速v3的范围在2.53.0m/so取：v3=2.5ms,故消防用水管的管径为：D3=J4q4(乃v31000)=410.31(-2.51000)=0.091m=91mm经计算，消防用水管管径取DNlo0。6供水管网水头损失及水泵扬程计算6.1 施工供水管网水头损失计算计算公式：h=hl+h2在实际工程中，局部水头损失h2不作详细计算，按沿程水头损失的15%20%估计即可，故h=（1.15L2）hl=（l.15L2）iLoh一一施工及生活供水管网总水头损失（m）hl一一沿程水头损失（m）h2局部水头损失（m）i单位管长水头损失（根据流量和管径查得）1.计算管段的长度（
14、m）根据流量Q=12.44Ls和管径DNlOO查得i=22mkm;计算管段长度从现场临水平面图中计算得L=900=0.9km；式中系数取1.L故施工供水管网总水头损失为：h=1.liL=LIX220.9=21.78m6. 2施工供水泵扬程计算计算公式：H=Hl+H2+hH水泵总扬程（m）Hl供水泵出水口与最不利点之间的高差（m）H2最不利点出水水头（m）h施工及生活管网总水头损失（m）水泵出水口与最不利点间的高差即水泵出水口与楼屋面的高差为75m；最不利点出水水头设为5m；管网总水头损失在上述计算中得21.78m,故施工供水泵扬程为：H=Hl+H2+h=75+5+21.78=101.78m6.3消防供水管网水头损失计算计算公式：h
