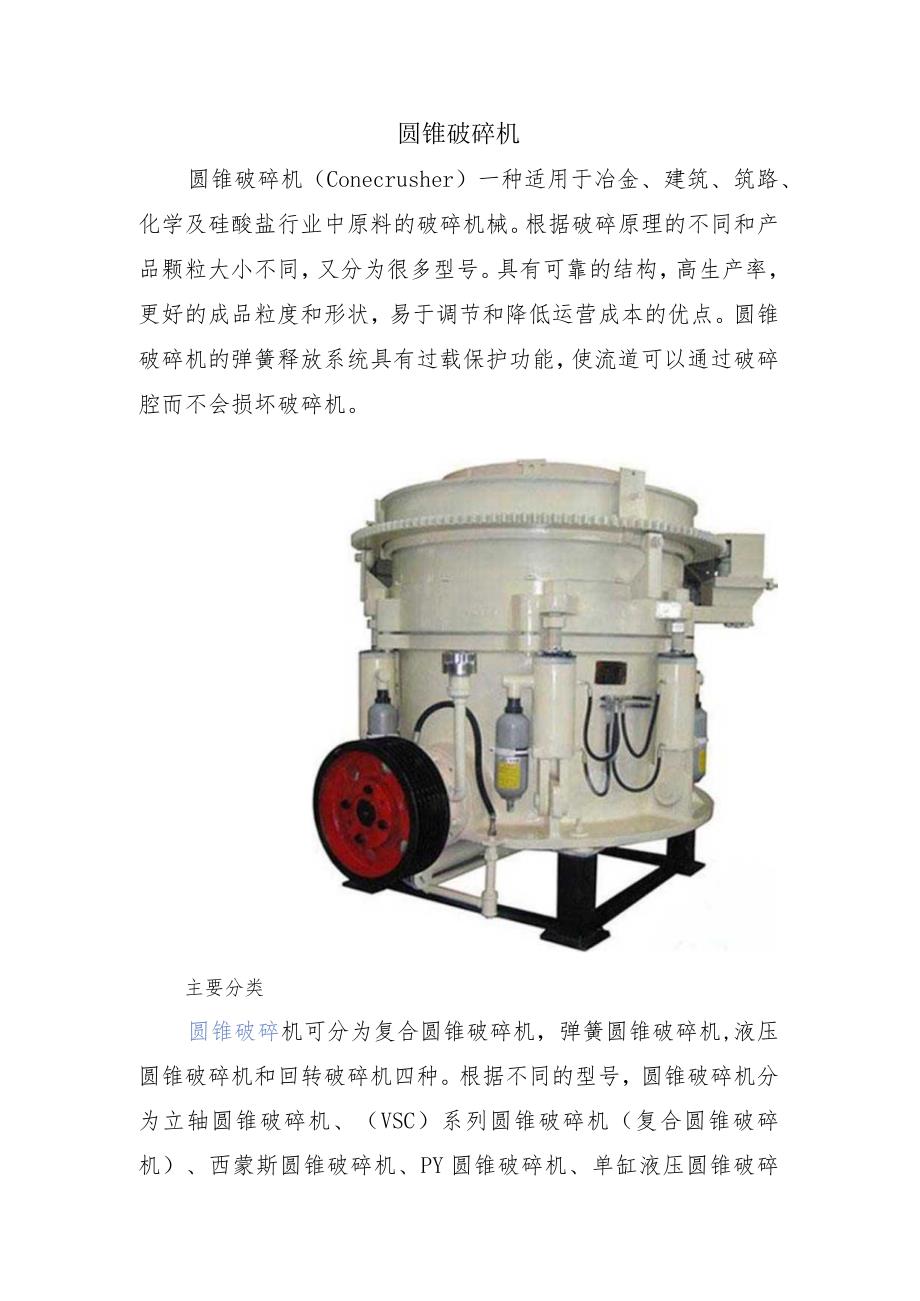

1、圆锥破碎机圆锥破碎机（Conecrusher）一种适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎机械。根据破碎原理的不同和产品颗粒大小不同，又分为很多型号。具有可靠的结构，高生产率，更好的成品粒度和形状，易于调节和降低运营成本的优点。圆锥破碎机的弹簧释放系统具有过载保护功能，使流道可以通过破碎腔而不会损坏破碎机。主要分类圆锥破碎机可分为复合圆锥破碎机，弹簧圆锥破碎机,液压圆锥破碎机和回转破碎机四种。根据不同的型号，圆锥破碎机分为立轴圆锥破碎机、（VSC）系列圆锥破碎机（复合圆锥破碎机）、西蒙斯圆锥破碎机、PY圆锥破碎机、单缸液压圆锥破碎机、多缸液压圆锥破碎机、回转破碎机等等。适用物料圆锥

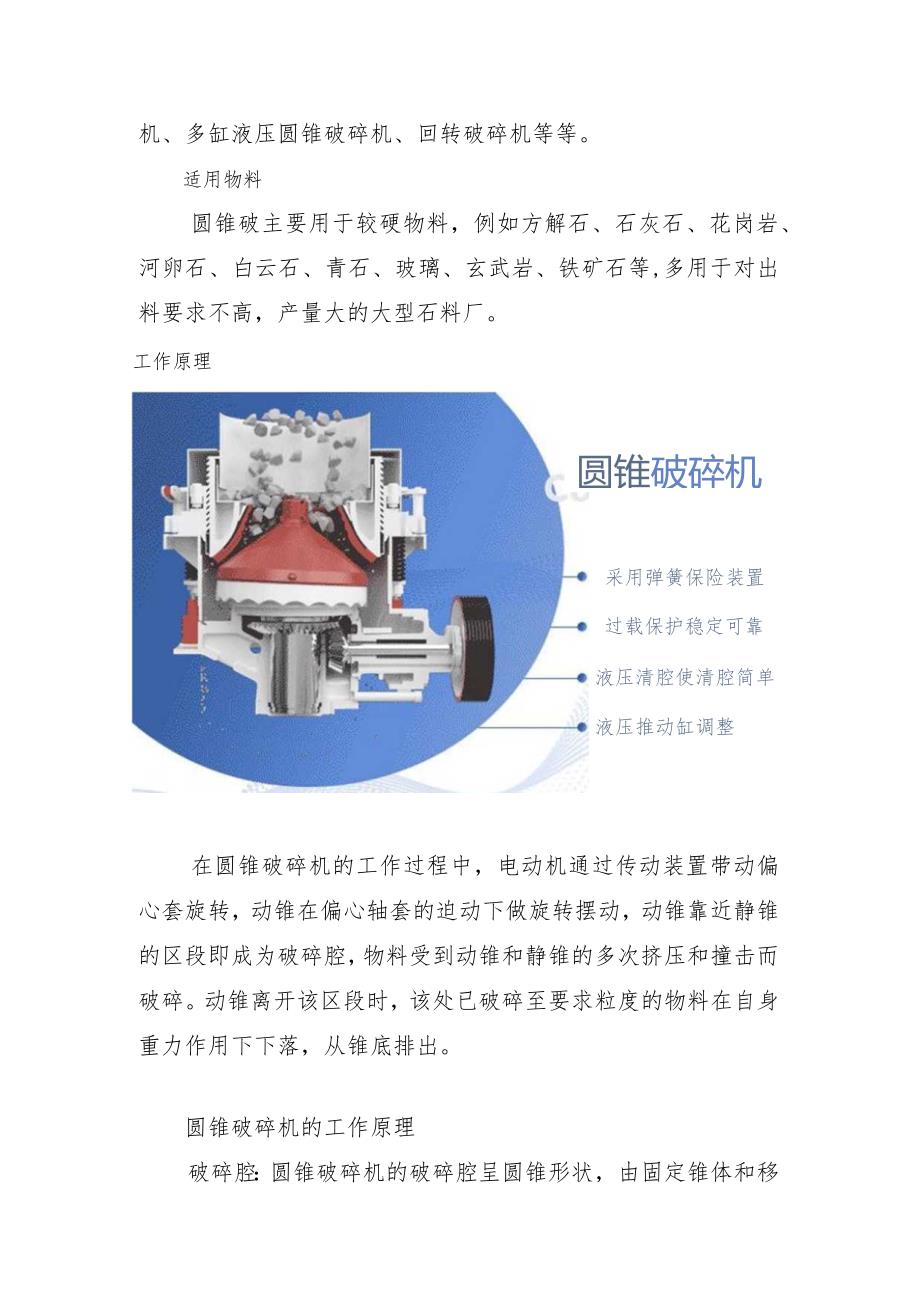

2、破主要用于较硬物料，例如方解石、石灰石、花岗岩、河卵石、白云石、青石、玻璃、玄武岩、铁矿石等,多用于对出料要求不高，产量大的大型石料厂。工作原理圆锥破碎机采用弹簧保险装置过载保护稳定可靠液压清腔使清腔简单液压推动缸调整在圆锥破碎机的工作过程中，电动机通过传动装置带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。圆锥破碎机的工作原理破碎腔：圆锥破碎机的破碎腔呈圆锥形状，由固定锥体和移动锥体组成。移动锥体可以沿着固定锥体的轴线方向进行摆动运动。破碎

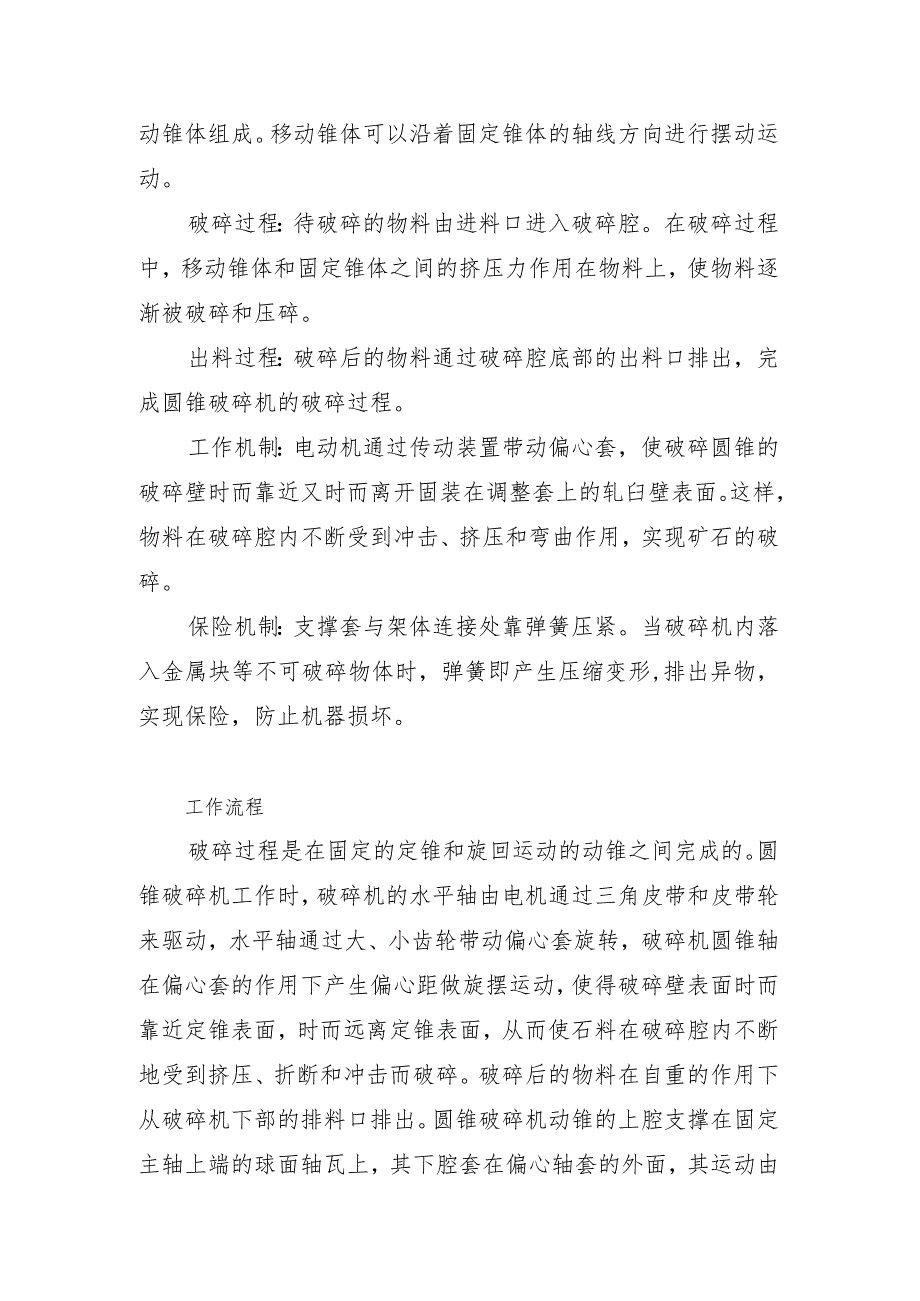

3、过程：待破碎的物料由进料口进入破碎腔。在破碎过程中，移动锥体和固定锥体之间的挤压力作用在物料上，使物料逐渐被破碎和压碎。出料过程：破碎后的物料通过破碎腔底部的出料口排出，完成圆锥破碎机的破碎过程。工作机制：电动机通过传动装置带动偏心套，使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面。这样，物料在破碎腔内不断受到冲击、挤压和弯曲作用，实现矿石的破碎。保险机制：支撑套与架体连接处靠弹簧压紧。当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形,排出异物，实现保险，防止机器损坏。工作流程破碎过程是在固定的定锥和旋回运动的动锥之间完成的。圆锥破碎机工作时，破碎机的水平轴由电机通过三
4、角皮带和皮带轮来驱动，水平轴通过大、小齿轮带动偏心套旋转，破碎机圆锥轴在偏心套的作用下产生偏心距做旋摆运动，使得破碎壁表面时而靠近定锥表面，时而远离定锥表面，从而使石料在破碎腔内不断地受到挤压、折断和冲击而破碎。破碎后的物料在自重的作用下从破碎机下部的排料口排出。圆锥破碎机动锥的上腔支撑在固定主轴上端的球面轴瓦上，其下腔套在偏心轴套的外面，其运动由偏心轴套直接带动。当偏心轴套绕主轴旋转时，动锥不仅随偏心轴套绕机器的中心线做旋转运动，而且还绕自己的轴线旋转，该动锥是绕着其球面支承中心作空间旋摆运动的。动锥的轴线与主轴中心线相交于固定点，即球面中心点，其夹角为进动角。破碎机运转时，动锥轴线相对机器
5、中心线作圆锥面运动，其锥顶为球面支承中心，该点在动锥的运动过程中始终保持静止。因此，动锥的运动可视为刚体绕定点的转动，即动锥的运动是由两种旋转运动组成：进动运动或牵连运动（动锥绕机器中心线做旋转运动）和自转运动或相对运动（动锥绕自己的轴线做旋转运动）。圆锥破碎机在空载运转情形下，动锥自转是由球面轴承给动锥的摩擦力矩和偏心轴套给动锥的摩擦力的数值决定的，哪个力矩大，则动锥即依此力矩的方向转动。在正常情况下动锥都是顺着偏心轴套回转方向自转的，自转速度决定于两个力矩的差值。而该型圆锥破碎机在球面轴承和动锥下衬套之间，以控制动锥的自转。在有负载运转情形下，石料对动锥锥面的摩擦力矩远超过偏心轴套对动锥产
6、生的摩擦力矩。组成结构分料盘推动缸 给料斗 、A臼壁调整杆调整楔块调整帽调整套机架衬套上推力板支撑套 破碎壁 导销 释放缸主轴碗形瓦主轴衬套大小齿轮如图所示，圆锥破碎机主要由机架、传动轴、偏心套、球面轴承、破碎圆锥、调整装置、调整套、弹簧以及下料口等部分组成。(1)破碎机主机架总成：破碎机主机架由上架体和下架体组成，两者通过液压缸连接，内有耐磨衬板和保护罩:上架体是焊接件，其上口焊有耐磨铜板，下架体是整体铸钢件。(2)主轴总成：主轴与主机架的下架体中心轮毅采用锥面小过盈配合装配，主轴开有轴向和径向润滑油孔。(3)偏心轴套总成：偏心轴套其内部安装有采用螺钉固定的高铅青铜衬套；下部通过螺栓安装有大
7、锥齿轮和止推轴承，其中上止推轴承为锻钢件，下止推轴承为高铅青铜件；另外，在偏心轴套上还装有利用螺栓固定的配重组件，其内部灌铅并安装了耐磨保护衬板。(4)动锥体总成：动锥上部采用螺栓连接固定有给料板组件，下部安装有球面轴瓦，可以与安装在套筒内的球面钢瓦相配合；动锥外部安装有高镒钢制成的动锥衬板，动锥体与其衬板之间的空隙充灌有环氧树脂；动锥内部安装有上下高铅青铜衬套。(5)定锥体总成：定锥上部安装的是给料料斗；内部安装有采用大直径螺栓固定的高镒钢耐磨衬板，定锥体与其衬板间同样充灌有环氧树脂；定锥外部是与调整环配合的梯形螺纹。(6)调整环：调整环是组件，由调整环、夹紧环、凸轮随动件和液压马达等组成；
8、夹紧环内有梯形螺纹，可与定锥相连；调整环上部装有主机架固定销和导向杆，以防止调整环在主机架内旋转。(7)机组润滑装置：由润滑油箱、电机油泵、过滤装置、冷却装置和控制装置组成。例如烟台鑫海矿机的圆锥破碎机采用干油或者水两种密封方式，使灰尘杂质无法进人机体内，保证了润清油的清洁。(8)水平传动轴总成：一台大功率主驱动电机，通过三角带轮传动装置使水平轴上的小锥齿轮驱动大锥齿轮及偏心轴套：水平轴的箱体为整体铸铁件，用螺栓固定到主机架上。(9)液压夹架和过铁释放装置：通过双作用液压缸使得调节环上部各组件与破碎机主机架相连。(10)调节机构总成：用液压马达驱动小齿轮，小齿轮驱动调节帽上的大齿圈，从而驱动定
9、锥转动，来达到调节定锥衬板与动锥衬板之间间隙的目的。(11)液压控制站：控制站包括带有油表的油箱、电机油泵、过滤装置、蓄能装置、控制装置、压力开关、安全保护装置等；在破碎机旁还装有端子箱和按钮控制柜。技术优势1、破碎比大、生产效率高将更高的转速与冲程结合，使破碎机的额定功率和通过能力大大提高，提高了破碎比和生产效率。该液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的组合设计。2、易损件消耗少、运行成本低结构合理，破碎原理及技术参数先进，运转可靠，运行成本低；破碎机的所有部件均有耐磨保护，将维修费用降低到较低限度，一般使用寿命可提高30%以上。3、层压破碎、成品粒形优异通过采用粒间层压原理设计
10、的特殊破碎腔及与之相匹配的转速，取代传统的单颗粒破碎原理，实现对物料的选择性破碎，显著提高了产品细料比例和立方体含量，极大程度上减少了针片状物料。4、液压保护及液压清腔、自动化程度高、减少停机时间液压调节排料口和过载保护使破碎机运转水平得到很大提高，使维修更简单、操作更方便、停机时间更短；圆锥破碎机双向过铁释放液压缸能够让铁块通过破碎腔，该机在发生过铁及瞬时闷车的情况下，能液压起顶，自动排料，大大降低了原弹簧圆锥破碎机需停机进行人工排料的烦恼5、稀油润滑、可靠先进、提高使用寿命特别的稀油润滑系统设计，大大提高了设备使用寿命。高性能非接触式迷宫密封件无磨损，提高了阻挡粉尘的可靠性，从根本上消除了
11、原弹簧圆锥破碎机油水混合等常见故障。6、多种破碎腔型、应用灵活、适应性强圆锥破碎机只须更换定锥衬板、动锥衬板，破碎腔形可从标准超粗腔型到短头超细腔型任意变换，适应大范围产品粒度要求。7、维修简便、操作使用方便圆锥破碎机所有零件都可以从顶部或侧面拆装和维护，动锥和定锥拆装方便，无需拆装机架、紧固螺栓，因而圆锥破碎机日常更换衬板更便捷。利用液压马达，使破碎机生产效率较佳。8、生产力高、成品佳它提供更高的生产能力、较佳的产品粒形，而且易于自动控制，具有较大可靠性和灵活性，真正为用户创造更多价值。性能特点1、更高的产能，更好的质量。2、由于有保险装置，大大减小了停机时间。3、机体为铸钢结构，在重载部位
12、设置有加强筋。4、含调整器，可快速调整破碎出料粒度的大小。5、提供弹簧式保护装置。6、具有完整的润滑系统，当有温过高或有流速过慢时将自动关闭。7、内部结构密封性能好，可有效的保护设备免受粉尘及其他小颗粒的侵害。8、使用寿命较长适用性强。用机技巧1、保持紧边排料口参数不变想要稳定的砂石产品产量、质量和生产线负载，首先要保证的就是圆锥破紧边排料口参数不变，否则极易导致产品粒径意外增大，进而影响整个生产线系统和最终产量。2、尽量持续“满腔”运行如果一台圆锥破由于喂料不稳定等因素时“饥”时“饱”，那么其产品粒型、产品率等也将出现波动。半腔运行的圆锥破，其产品在级配、针片状等方面均不理想。3、给料不要太
13、少只给少量原料并不会减轻圆锥破负担，与之相反的是，过少的原料不仅会使产品产量受损，粒型不佳，而且会对圆锥破的轴承产生不利影响。4、进料落点需要对准圆锥破入料口中心点建议使用垂直导流板将进料落点引导在圆锥破进料口中心。一旦落点偏心，破碎腔中一边满料而另一边无料或少料，将造成较低的破碎机吞吐量、针片状产品增多、产品粒径超大等不良影响。5、保证均匀给料给料时需要避免大粒径石料集中于一侧，小粒径石料集中在另一侧的情况，保证石料混合均匀。6、缓冲料仓滞留最小化，提升生产线效率圆锥破缓冲料仓作为“产量的敌人”，该设备与其他相关设备也需要精心布置。7、精准把握圆锥破的三个设计上限圆锥破有三个设计上限：通过量
