《弱酸性阳离子交换树脂的的技术说明与日常操作.docx》由会员分享，可在线阅读，更多相关《弱酸性阳离子交换树脂的的技术说明与日常操作.docx（5页珍藏版）》请在第壹文秘上搜索。

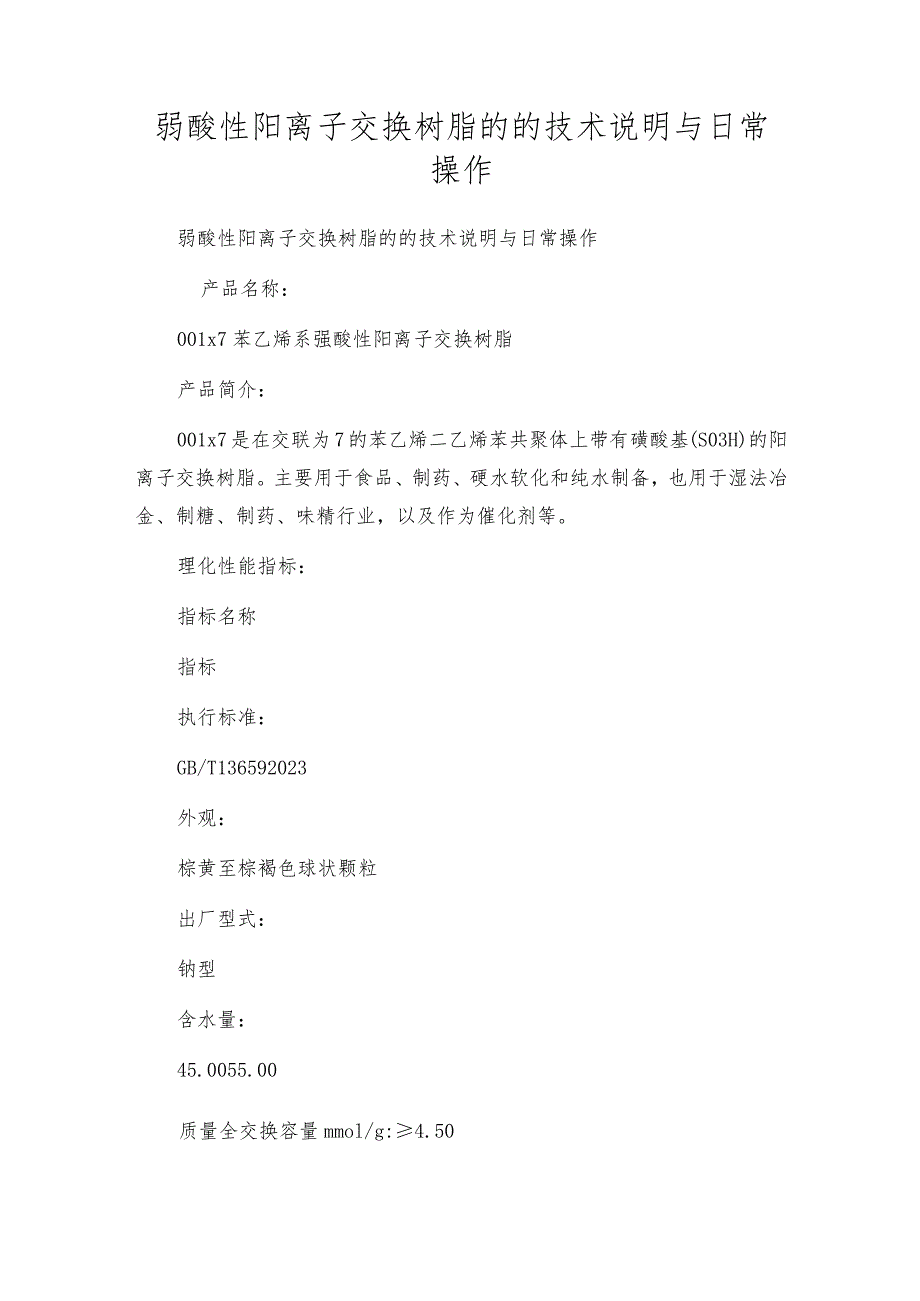

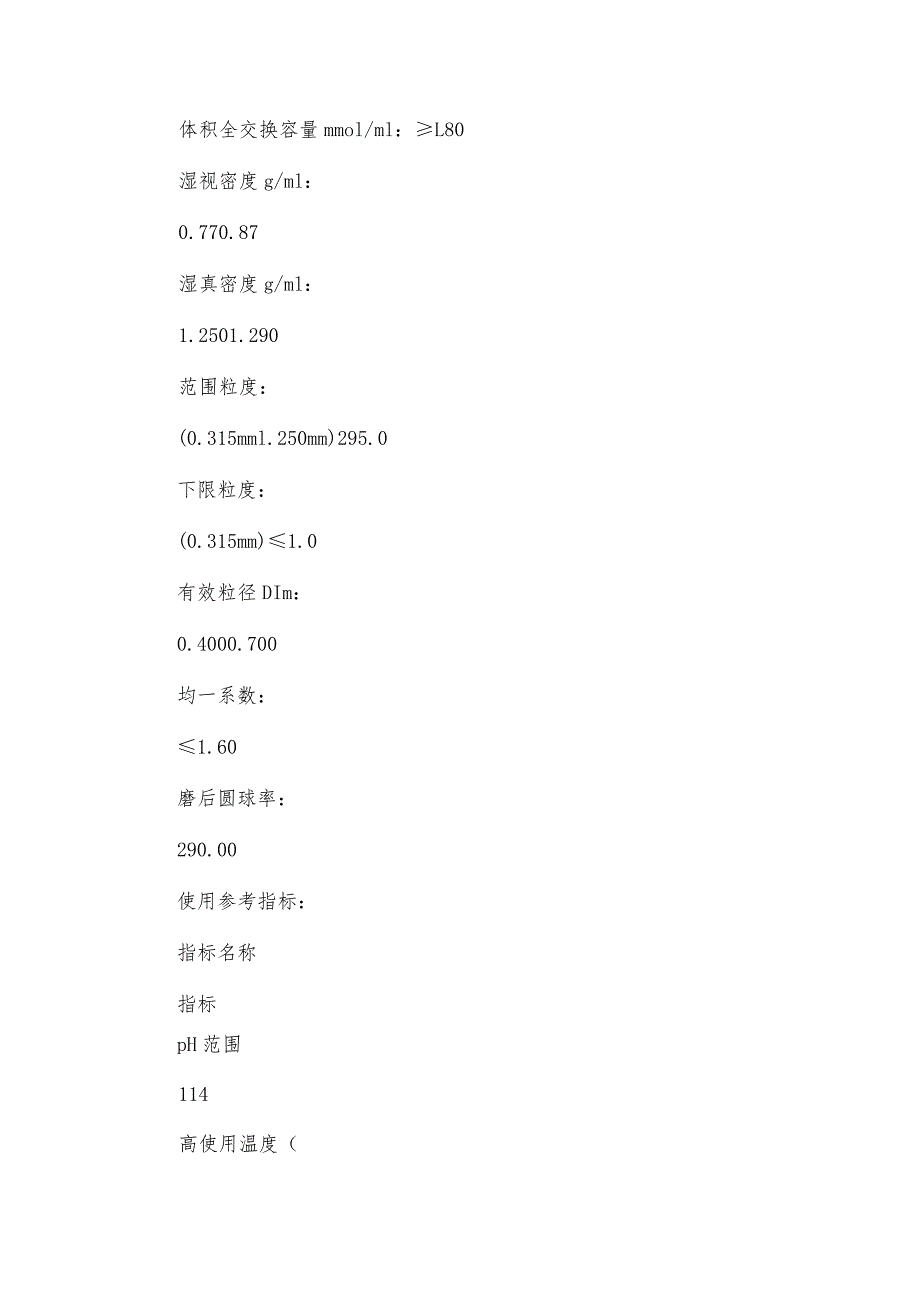

1、弱酸性阳离子交换树脂的的技术说明与日常操作弱酸性阳离子交换树脂的的技术说明与日常操作产品名称：001x7苯乙烯系强酸性阳离子交换树脂产品简介：001x7是在交联为7的苯乙烯二乙烯苯共聚体上带有磺酸基(S03H)的阳离子交换树脂。主要用于食品、制药、硬水软化和纯水制备，也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂等。理化性能指标：指标名称指标执行标准：GB/T136592023外观：棕黄至棕褐色球状颗粒出厂型式：钠型含水量：45.0055.00质量全交换容量mmol/g:4.50体积全交换容量mmol/ml：L80湿视密度g/ml：0.770.87湿真密度g/ml：1.2501.290范

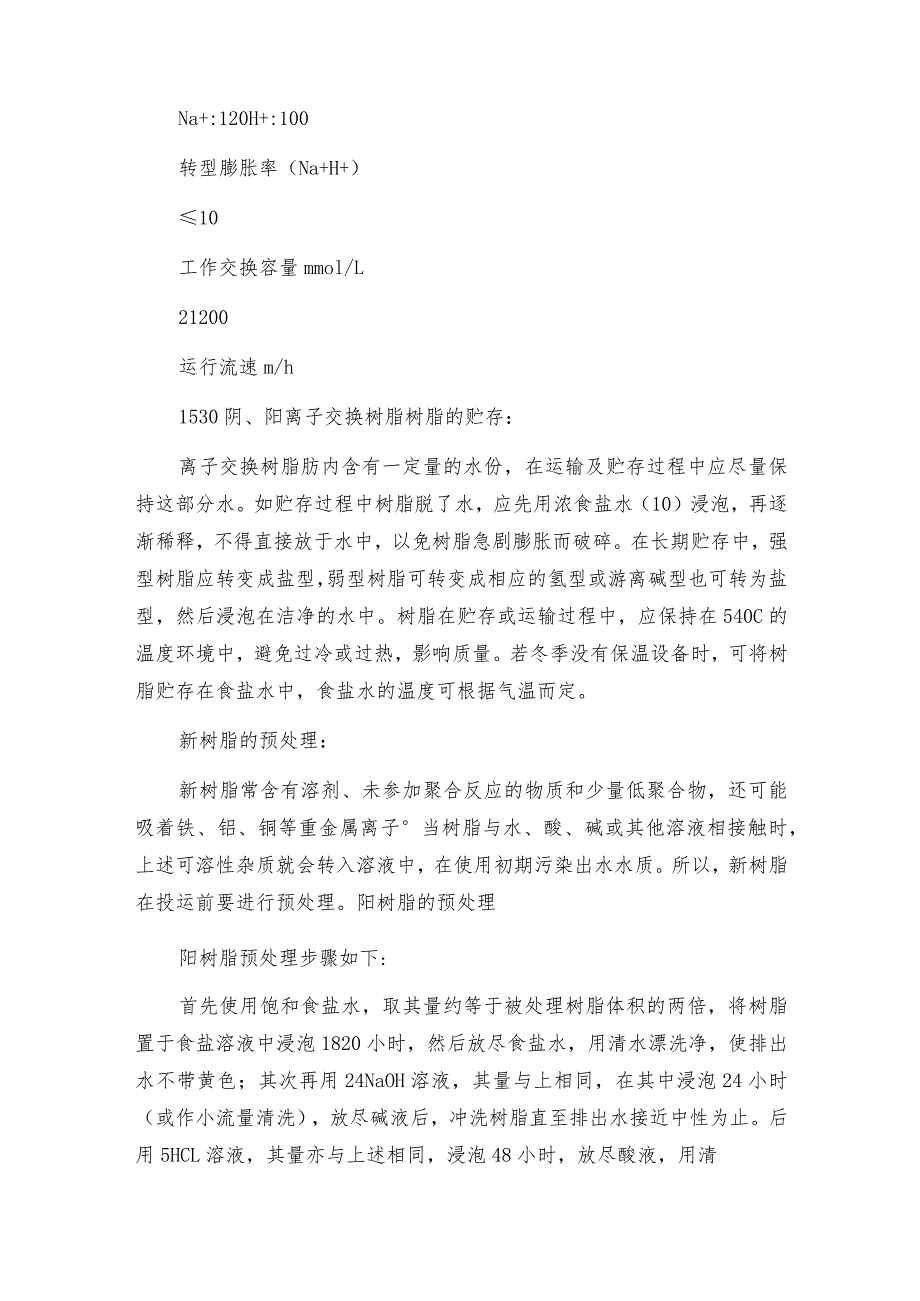

2、围粒度：(0.315mml.250mm)295.0下限粒度：(0.315mm)1.0有效粒径DIm：0.4000.700均一系数：1.60磨后圆球率：290.00使用参考指标：指标名称指标pH范围114高使用温度（Na+:120H+:100转型膨胀率（Na+H+）10工作交换容量mmol/L21200运行流速m/h1530阴、阳离子交换树脂树脂的贮存：离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（10）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离
3、碱型也可转为盐型，然后浸泡在洁净的水中。树脂在贮存或运输过程中，应保持在540C的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。新树脂的预处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。阳树脂的预处理阳树脂预处理步骤如下:首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡1820小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其
4、次再用24NaOH溶液，其量与上相同，在其中浸泡24小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。后用5HCL溶液，其量亦与上述相同，浸泡48小时，放尽酸液，用清水漂流至中性待用。阴树脂的预处理其预处理方法中的第一步与阳树脂预处理方法中的第一步相同;而后用5HCL浸泡48小时，然后放尽酸液，用水清洗至中性；而后用24NaOH溶液浸泡48小时后，放尽碱液，用清水洗至中性待用。弱酸性阳离子交换树脂的的技术说明与日常操作树脂分为软化水树脂、复床树脂、混床树脂、抛光核级树脂等。软化水树脂的作用主要就是降低硬度，在生活中硬度高的水不适宜于饮用和洗涤等,在工业中硬度高、容易结垢，影响
5、设备质量。软化水树脂的优点就是其能循环使用，每次吸附饱和后用工业盐/食盐对其进生再生激活,复床树脂的作用是去除水中的阴阳离子制取纯净水，通常在工业中应用比较广泛，其优点价格低廉，占地面积小，和软化树脂有个共同点就是都能循环使用，不过复床的再生剂是用到化学品氢氧化钠和工业盐酸，所以再生的废水会有一定的污染性。软化水树脂混床树脂型号一般装在复床或反渗透后面制取高纯水，由于其进水已经过复床及反渗透的处理，水质比较优越，所以其周期的使用寿命比复床要长，其特性和复床类似，抛光核级树脂呢，是非常精细的一种树脂，其出水可达到理论的纯水高标准，但是由于其特殊的性能，属于一次性用品，使用周期根据进水水质及用水量多少的关系，更换周期都不一样。软化水树脂软化水树脂的日常操作1、软化水树脂每三天必须进行正反洗操作。2、定期树脂再生，树脂再生需使用工业盐浸泡，浸泡时间应不少于1520分钟，如吸入盐后直接反冲洗，效果更差些。软化水树脂3、出水纯度要求得高，在工作周期内，树脂要置换水中的离子就越多，则它的工作周期也就越短，这样会造成由于工作周期短，再生次数频繁，再生剂用量多等问题。反之，如出水纯度控制得低,交换床树脂要置换的水中离子少，交换床工作周期长，再生次数少,再生剂用量少，则它的更换周期就会长。一般在正常操作使用情况下，1年更换一次。4、定时定期检查各管道及阀门是否渗漏，并每4小时记录各运行参数一次。
