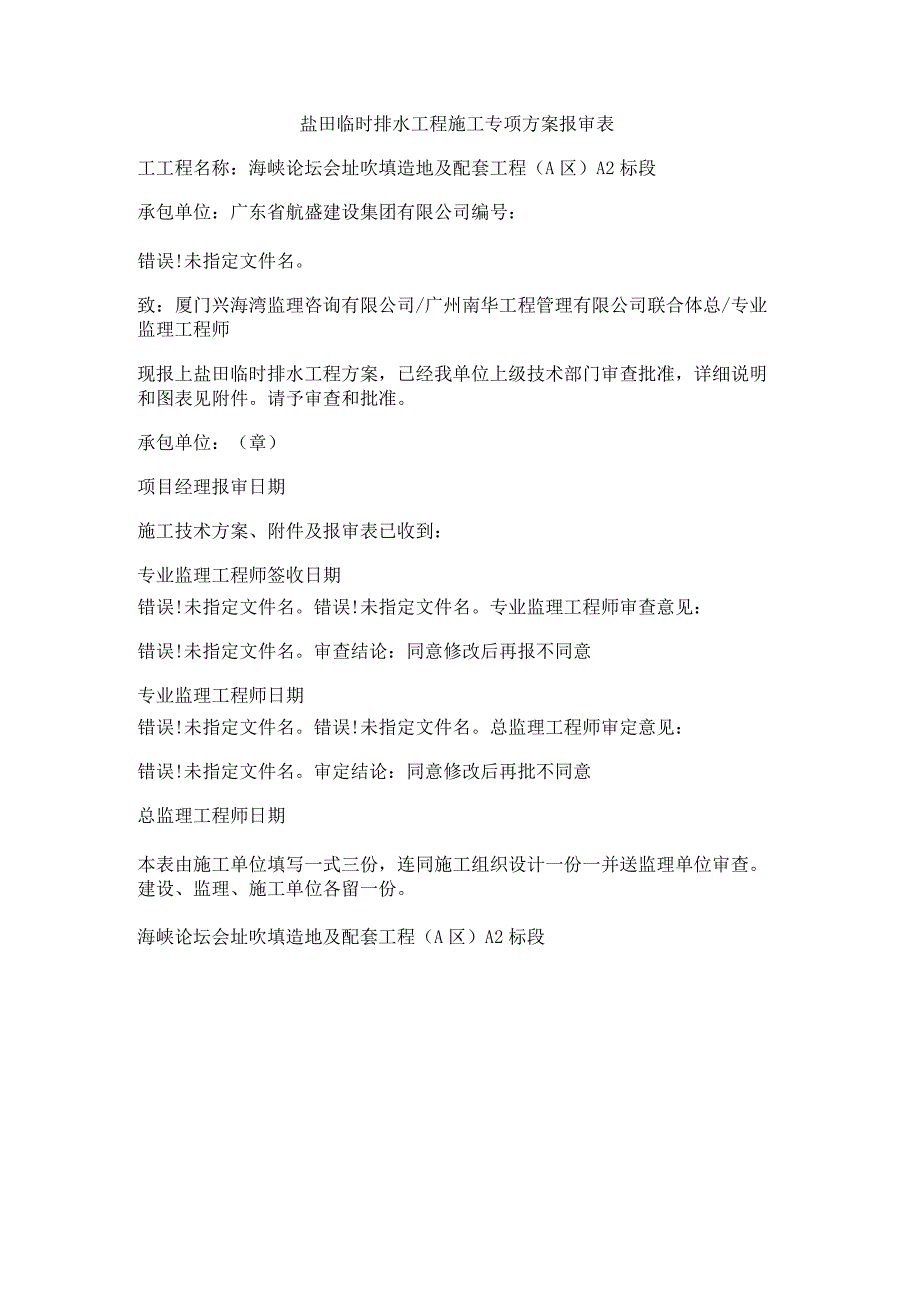

1、盐田临时排水工程施工专项方案报审表工工程名称：海峡论坛会址吹填造地及配套工程（A区）A2标段承包单位：广东省航盛建设集团有限公司编号：错误!未指定文件名。致：厦门兴海湾监理咨询有限公司/广州南华工程管理有限公司联合体总/专业监理工程师现报上盐田临时排水工程方案，已经我单位上级技术部门审查批准，详细说明和图表见附件。请予审查和批准。承包单位：（章）项目经理报审日期施工技术方案、附件及报审表已收到：专业监理工程师签收日期错误!未指定文件名。错误!未指定文件名。专业监理工程师审查意见：错误!未指定文件名。审查结论：同意修改后再报不同意专业监理工程师日期错误!未指定文件名。错误!未指定文件名。总监理工

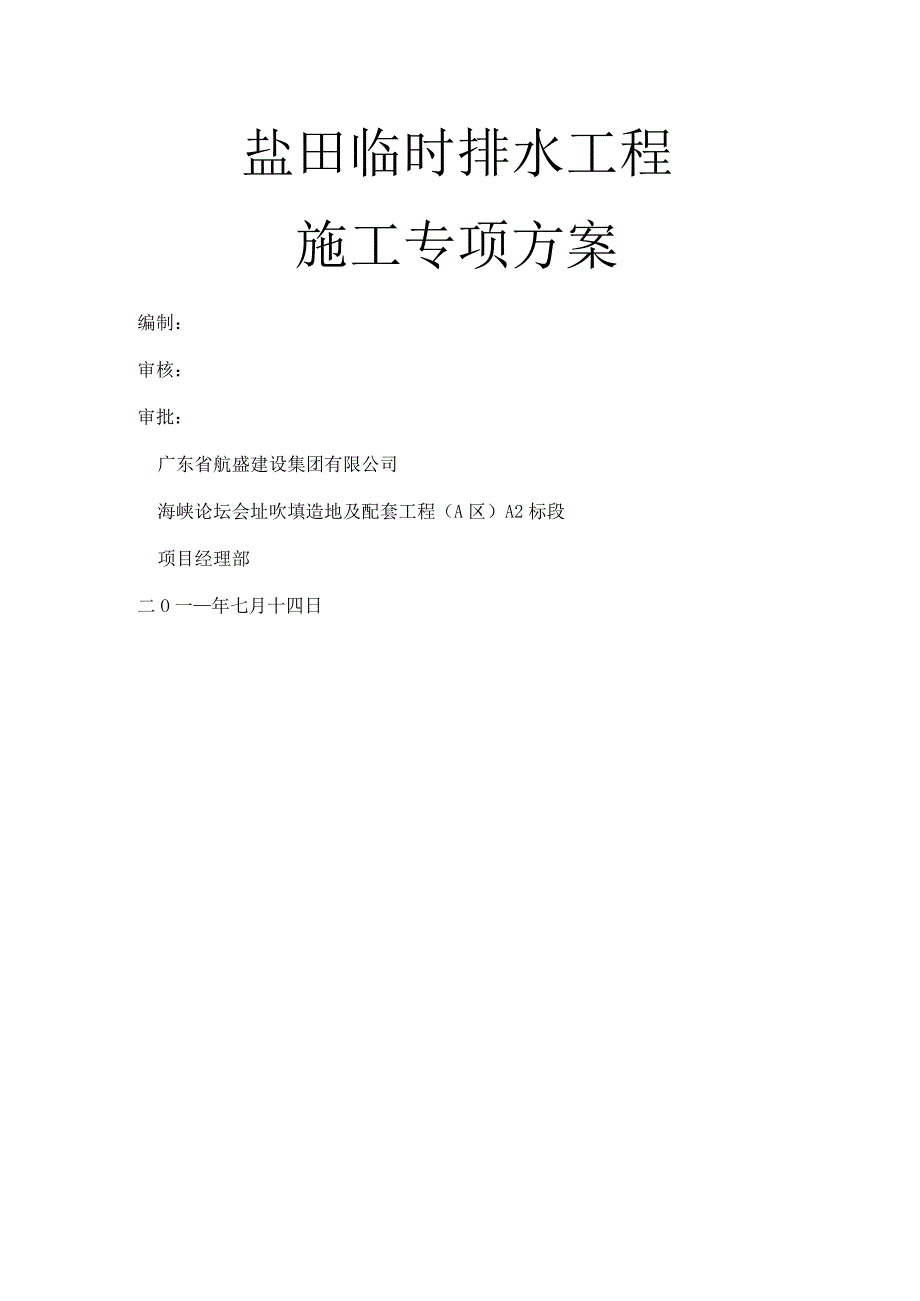

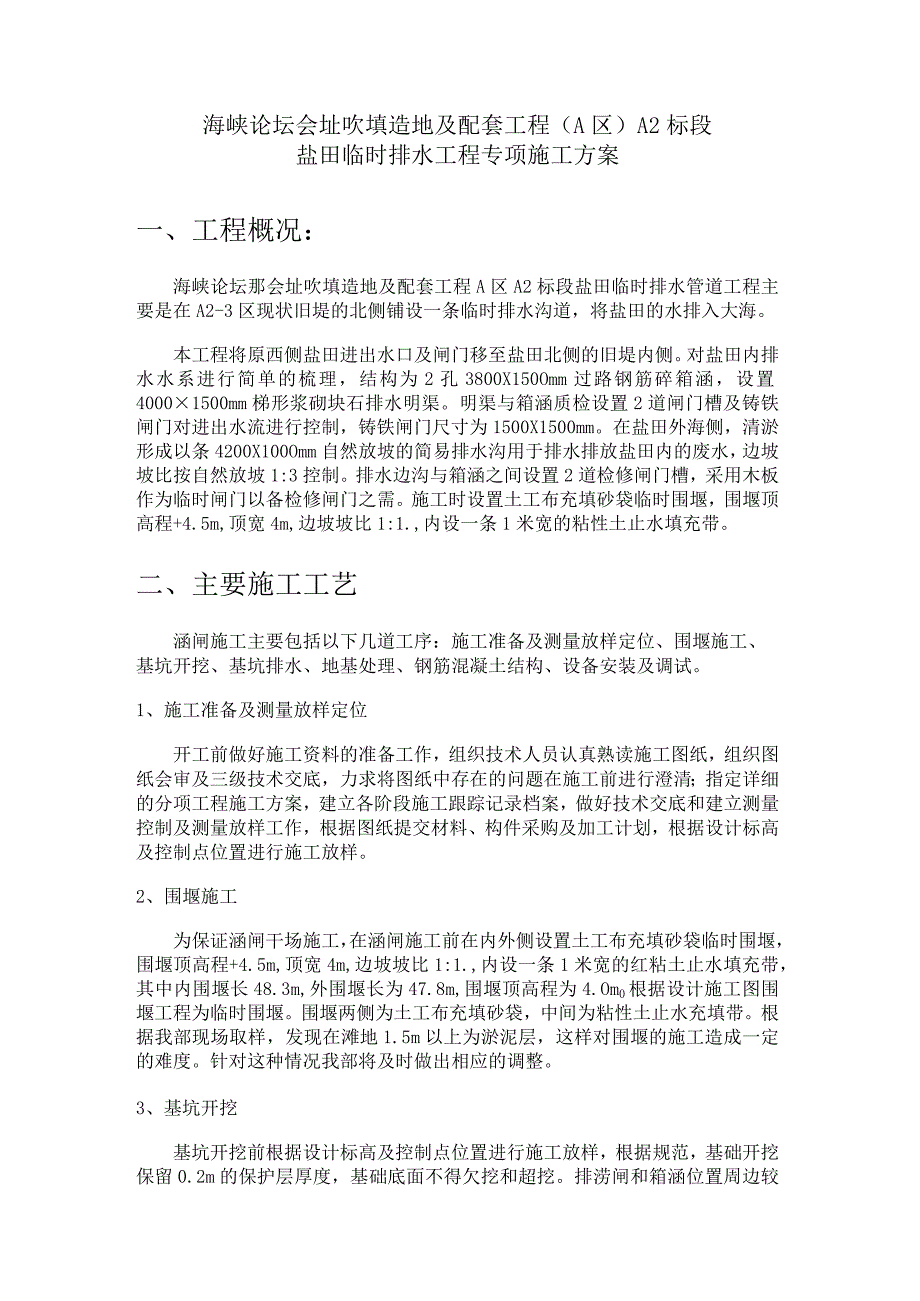

2、程师审定意见：错误!未指定文件名。审定结论：同意修改后再批不同意总监理工程师日期本表由施工单位填写一式三份，连同施工组织设计一份一并送监理单位审查。建设、监理、施工单位各留一份。海峡论坛会址吹填造地及配套工程（A区）A2标段盐田临时排水工程施工专项方案编制：审核：审批：广东省航盛建设集团有限公司海峡论坛会址吹填造地及配套工程（A区）A2标段项目经理部二O一年七月十四日海峡论坛会址吹填造地及配套工程（A区）A2标段盐田临时排水工程专项施工方案一、工程概况：海峡论坛那会址吹填造地及配套工程A区A2标段盐田临时排水管道工程主要是在A2-3区现状旧堤的北侧铺设一条临时排水沟道，将盐田的水排入大海。本工
3、程将原西侧盐田进出水口及闸门移至盐田北侧的旧堤内侧。对盐田内排水水系进行简单的梳理，结构为2孔3800X150Omm过路钢筋碎箱涵，设置40001500mm梯形浆砌块石排水明渠。明渠与箱涵质检设置2道闸门槽及铸铁闸门对进出水流进行控制，铸铁闸门尺寸为1500X1500mm。在盐田外海侧，清淤形成以条4200X100Omm自然放坡的简易排水沟用于排水排放盐田内的废水，边坡坡比按自然放坡1:3控制。排水边沟与箱涵之间设置2道检修闸门槽，采用木板作为临时闸门以备检修闸门之需。施工时设置土工布充填砂袋临时围堰，围堰顶高程+4.5m,顶宽4m,边坡坡比1:1.,内设一条1米宽的粘性土止水填充带。二、主要
4、施工工艺涵闸施工主要包括以下几道工序：施工准备及测量放样定位、围堰施工、基坑开挖、基坑排水、地基处理、钢筋混凝土结构、设备安装及调试。1、施工准备及测量放样定位开工前做好施工资料的准备工作，组织技术人员认真熟读施工图纸，组织图纸会审及三级技术交底，力求将图纸中存在的问题在施工前进行澄清；指定详细的分项工程施工方案，建立各阶段施工跟踪记录档案，做好技术交底和建立测量控制及测量放样工作，根据图纸提交材料、构件采购及加工计划，根据设计标高及控制点位置进行施工放样。2、围堰施工为保证涵闸干场施工，在涵闸施工前在内外侧设置土工布充填砂袋临时围堰，围堰顶高程+4.5m,顶宽4m,边坡坡比1:1.,内设一条
5、1米宽的红粘土止水填充带，其中内围堰长48.3m,外围堰长为47.8m,围堰顶高程为4.Om0根据设计施工图围堰工程为临时围堰。围堰两侧为土工布充填砂袋，中间为粘性土止水充填带。根据我部现场取样，发现在滩地1.5m以上为淤泥层，这样对围堰的施工造成一定的难度。针对这种情况我部将及时做出相应的调整。3、基坑开挖基坑开挖前根据设计标高及控制点位置进行施工放样，根据规范，基础开挖保留0.2m的保护层厚度，基础底面不得欠挖和超挖。排涝闸和箱涵位置周边较开阔，采用明挖施工。基坑开挖采用放坡开挖，沟槽开挖边坡暂定1:1.,施工时可根据现场土质情况对放坡稳定坡度调整。如遇其他情况开挖需进行边坡支护，并且将坡
6、度适当放大。机械开挖时，结构物施工前必须用人工清理至设计标高；如局部超挖，则应用中粗砂回填至设计标高。在基坑开挖过程中，应以不妨碍开挖和运输为前提。挖出来的废土，采用两台挖土机，一台在围堰侧，一台在围堰外侧，将废土放至不影响施工的地方。基坑开挖的过程中若发现军用光缆，应尽量避开，注意对其进行保护，并及时通知监理、业主及设计单位，商讨解决办法。4、基坑排水围堰形成闭气后，由于涵闸靠近海边受涨退潮影响，为保证施工场地便于施工，在本工程中采用离心式水泵强排方式排水。排水设备采用离心式水泵，水泵容量根据现场实际情况来确定，并留有一定的备用水泵，防止长期降水或突然间强降水造成的基坑内大量积水，而影响正常
7、施工。5、地基处理在本工程中地基处理考虑到箱涵及排涝闸位于软土层上，存在着不均匀沉降，基础由IOCm厚C15混凝土垫层加100Cm后毛石混凝土基础组成，先施工形成封闭，在内部施工压密注浆，而后采用平板振捣器人工震压密实。压密注浆应保证施工的连续性，所以在施工前，将施工现场清理干净，保证压密注浆施工不受阻；在压密注浆过程中为保证不发生跑浆现象，在水泥浆液中掺入一定的外加剂，在应用外加剂的过程中应严格根据设计要求来施工，控制好外加剂的用量比例。对于在施工中出现的冒浆现象，应及时检查冒浆原因，并及时通报监理，并向上级部门汇报情况。在压密注浆施工时密切注意水泥浆流量表、空气压力表、提升速度，并随时检测
8、水泥浆的水灰比，这四个数据严格控制在规范及设计允许的偏差范围之内。6、钢筋混凝土结构在涵闸施工中应注意一点：在浇筑止水缝部位的混凝土时，应符合以下规定：1、水平止水片应嵌在浇筑层中间，在止水片的高程处，不得设置施工缝；2、浇筑混凝土不得冲撞止水片。当混凝土将淹埋止水片时，应再次清除其表面污垢，振捣器不得触及止水片。3、嵌固止水片的模板应适当推迟拆除时间，拆模时应注意保护好止水片，以此来保护好止水片的止水效果。涵闸碎浇筑次序如下：素碎垫层钢筋工程f模板工程一碎工程6.1碎垫层垫层设计为C15碎，为保证施工质量和环保要求，本工程校均采用商品碎，为保证箱涵截面尺寸，必须严格控制垫层顶标高和碎质量。首
9、先应放出中线、边线及标高再进行浇筑碎工作，使用平板式振捣器进行振捣，保证碎密实，沿中心线两侧应超出箱涵底宽IOcm,以便模板施工。6.2钢筋工程钢筋在附近钢筋加工场进行加工后，运至施工现场，钢筋半成品的加工必须按审核过的材料单位进行，先试制合格后在成批加工。钢筋绑扎要严格按照图纸及施工规范要求进行施工，绑扎牢固、位置准确，竖立筋先暂时用木架支撑垂直，待底板碎浇筑完成后，绑扎侧墙钢筋，侧墙模板完成后，支好顶板底模，在绑扎顶板钢筋，两层钢筋网中间用马蹄筋支撑固定，为保证碎保护层厚度，每隔一定距离放置砂浆试块。6.3模板工程模板应具有足够的强度、刚度和稳定性，装拆方便，便于钢筋绑扎、安装和混凝土浇筑
10、。模板采用进口七夹板进行施工，侧墙模板内每隔80cm*80cm距离绑扎一根010的S筋，每隔40cm*40cm距离用加工016对拉止水螺杆紧扣，以保证墙体厚度准确。模板安装一定要保证尺寸位置准确，安装牢固，接缝紧密，不漏浆，不跑模。模板应在混凝土浇筑后7天方可拆除。6.4碎工程碎标号为C35,抗渗等级为S8,采用商品碎；浇筑碎前，将模板内的杂物及钢筋上的油污清理干净，模板充分润湿，但不能有积水。碎浇筑时，应特别注意对校保护层的施工质量控制，严防出现漏浆、漏振等现象；自由倾落高度不应超过2m,当浇筑高度较高时，采用串筒或溜槽下料；6.4.1混凝土浇筑碎浇筑必须连续进行，以避免施工冷缝的产生，浇筑
11、工艺缝两期浇筑，一期先浇筑底板及两侧底板顶面以上50cm侧墙，二期浇筑其余部分侧墙及顶板,一二期混凝土质检接缝面应按照施工规范要求进行凿毛，在施工条件允许的情况下，尽量缩短一二期混凝土的龄期差，二期混凝土浇筑应在一期混凝土浇筑完成后28天之内进行。侧墙施工缝留在高出底板上表面50Cm处，施工缝采用企口缝或止水钢板，碎捣振时，振动棒应快插慢拔，分层浇筑时，振动棒要插入下层碎内的深度应不小于5cm。浇筑碎过程中，派专人观察模板，支架、钢筋、预埋件及预留孔洞的情况，当发现有变形、移位时，应及时采取措施，进行处理。闸门启闭机梁浇筑时应保证结构尺寸准确，尤其对吊杆空位置应保证精度。6.4.2碎养护浇筑完
12、毕后的12小时内对混凝土应加以覆盖并保湿养护，浇水养护时间不得少于14天。7、设备安装及调试设备包括主要闸门安装、启闭机安装、拦污栅安装检查、调试。闸门采用球墨铸铁矩形双向闸门，闸门型号为1500*150Omm(B*H),启闭机采用手动式，型号为QSY-8,启闭力为8T。闸门及拦污栅安装由闸门厂家来安装，确保施工的质量。同时项目部施工人员根据有关规范及相关技术参数来全程监督好闸门厂家的施工。最后通过无水全程启闭试验、静水情况下的全程启闭试验、动水启闭试验，三个试验来确定闸门是否符合设计要求、具备使用功能。三、施工进度计划安排详见施工进度计划进度表排涝涵闸施工计划进度表2011年7月25日一20
13、11年8月243日2011年8月25日一2011年9月24日2011年9月24日一2011年10月24日j25Il283CC111191360362423CC2810513611222OCll11631163S4583CC3S错误！错误！、未指定7文件名。4错误！错误！未指定文件名。jj错误！错误！未指定文件名。iZ错误！错误！未指定文件名。土J(J错误！错误！未指定文件名。专1*错误！错误！未指定文件名。Diyi错误！错误！未指定文件名i/T1i1错误！错误！未指定文件名。B1错误！错误！未指定文件名。四、施工现场布置两座涵闸旁均有IOmXIOm的施工平台，可作为材料的堆放场地，也可作为工人
14、休息之地。五、材料供应现场技术人员根据施工图纸提前提出材料及半成品需用计划，同时参照施工进度计划，做出分批供应到场计划，以保证施工过程的连续性。材料供应单位应出具所需材料技术说明书及质量检验合格证，以避免不合格产品进场。六、人员及机械设备安排表投入人员：管理人员4人测量人员2人施工班组40人主要施工设备预览表序号机械名称机械型号数量状况备注1挖掘机日立pc200型(0.8m3)2良好2自卸车日产三菱15T8良好3推土机日产小松200HD型1良好1小型压路机IOT1良好5砂浆搅拌机200L1良好6离心泵1良好7交流电焊机1良好8钢筋弯曲机1良好9钢筋切割机1良好10碎振动棒4良好11水准仪1良好12RTK1良好13汽车式起重机16T1良好14平板振动器2良好七、施工现场平面布置详见施工现场平面布置图。八、质量保证体系及保证质量的技术措施1、质量保证体系A、为了确保本工程施工质量达到现行施工及验收规范的优良标准，并为争创优质工程打下良好基础，必须建立行之有效的质量保证体系，把质量保证活动系统化、标准化、制度化，对整个工程实现全面的质量管理和控制。B、根据公司质量保证体系的要求，结合本工
