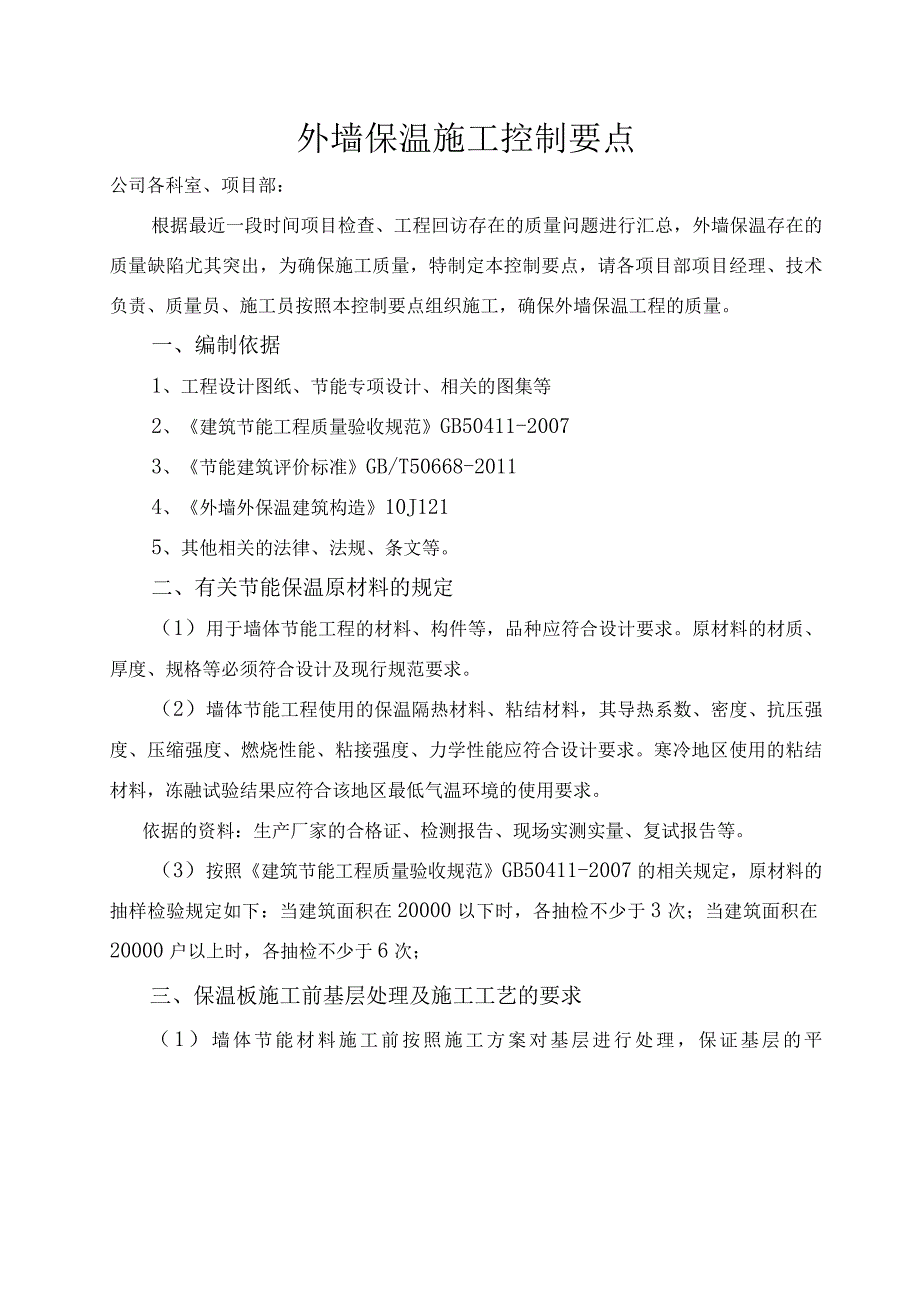

1、外墙保温施工控制要点公司各科室、项目部：根据最近一段时间项目检查、工程回访存在的质量问题进行汇总，外墙保温存在的质量缺陷尤其突出，为确保施工质量，特制定本控制要点，请各项目部项目经理、技术负责、质量员、施工员按照本控制要点组织施工，确保外墙保温工程的质量。一、编制依据1、工程设计图纸、节能专项设计、相关的图集等2、建筑节能工程质量验收规范GB50411-20073、节能建筑评价标准GB/T50668-20114、外墙外保温建筑构造10J1215、其他相关的法律、法规、条文等。二、有关节能保温原材料的规定（1）用于墙体节能工程的材料、构件等，品种应符合设计要求。原材料的材质、厚度、规格等必须符合
2、设计及现行规范要求。（2）墙体节能工程使用的保温隔热材料、粘结材料，其导热系数、密度、抗压强度、压缩强度、燃烧性能、粘接强度、力学性能应符合设计要求。寒冷地区使用的粘结材料，冻融试验结果应符合该地区最低气温环境的使用要求。依据的资料：生产厂家的合格证、检测报告、现场实测实量、复试报告等。（3）按照建筑节能工程质量验收规范GB50411-2007的相关规定，原材料的抽样检验规定如下：当建筑面积在20000以下时，各抽检不少于3次；当建筑面积在20000户以上时，各抽检不少于6次；三、保温板施工前基层处理及施工工艺的要求（1）墙体节能材料施工前按照施工方案对基层进行处理，保证基层的平整度、清洁度。

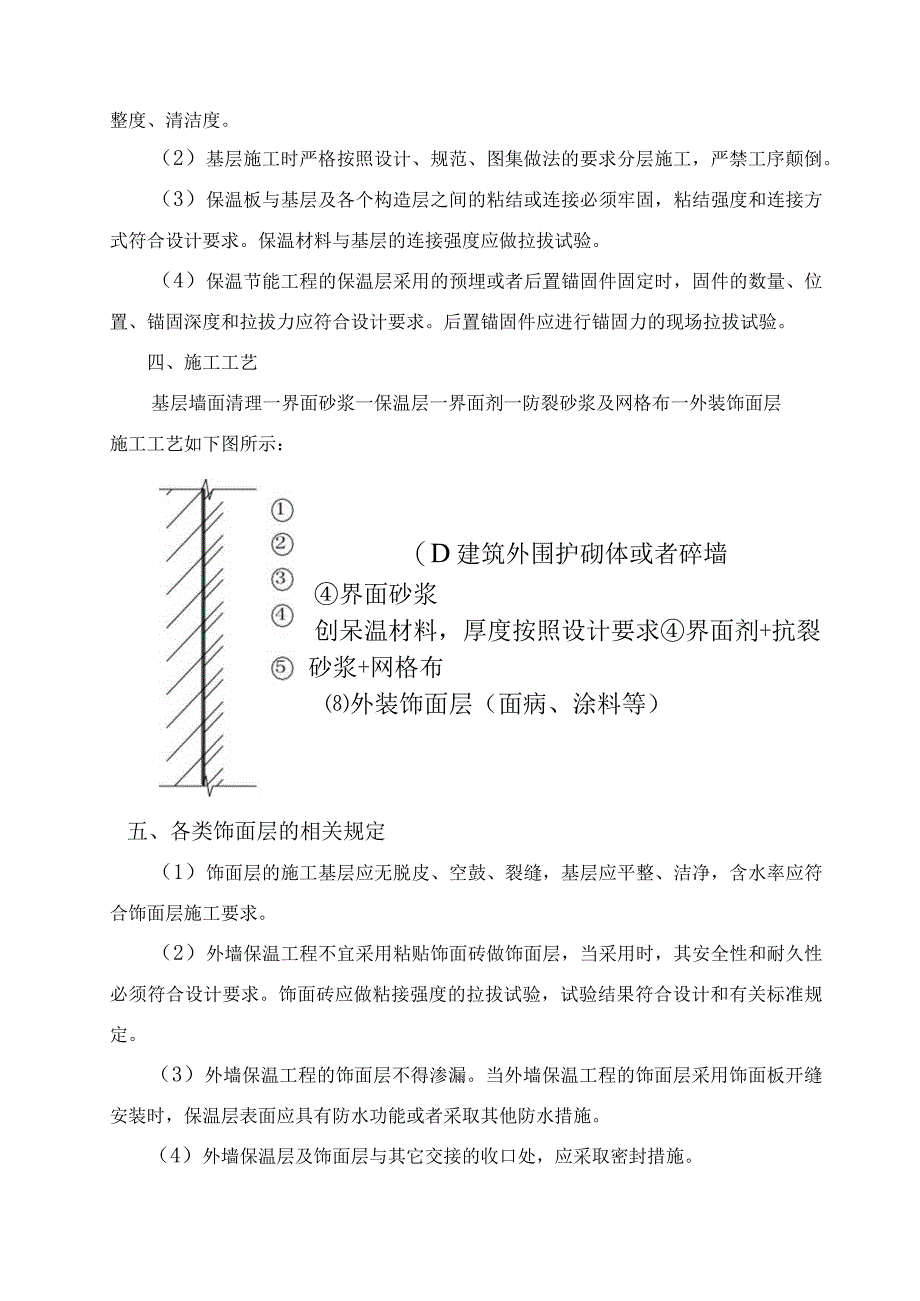

3、（2）基层施工时严格按照设计、规范、图集做法的要求分层施工，严禁工序颠倒。（3）保温板与基层及各个构造层之间的粘结或连接必须牢固，粘结强度和连接方式符合设计要求。保温材料与基层的连接强度应做拉拔试验。（4）保温节能工程的保温层采用的预埋或者后置锚固件固定时，固件的数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力的现场拉拔试验。四、施工工艺基层墙面清理一界面砂浆一保温层一界面剂一防裂砂浆及网格布一外装饰面层施工工艺如下图所示：（D建筑外围护砌体或者碎墙界面砂浆创呆温材料，厚度按照设计要求界面剂+抗裂砂浆+网格布外装饰面层（面病、涂料等）五、各类饰面层的相关规定（1）饰面层的施工

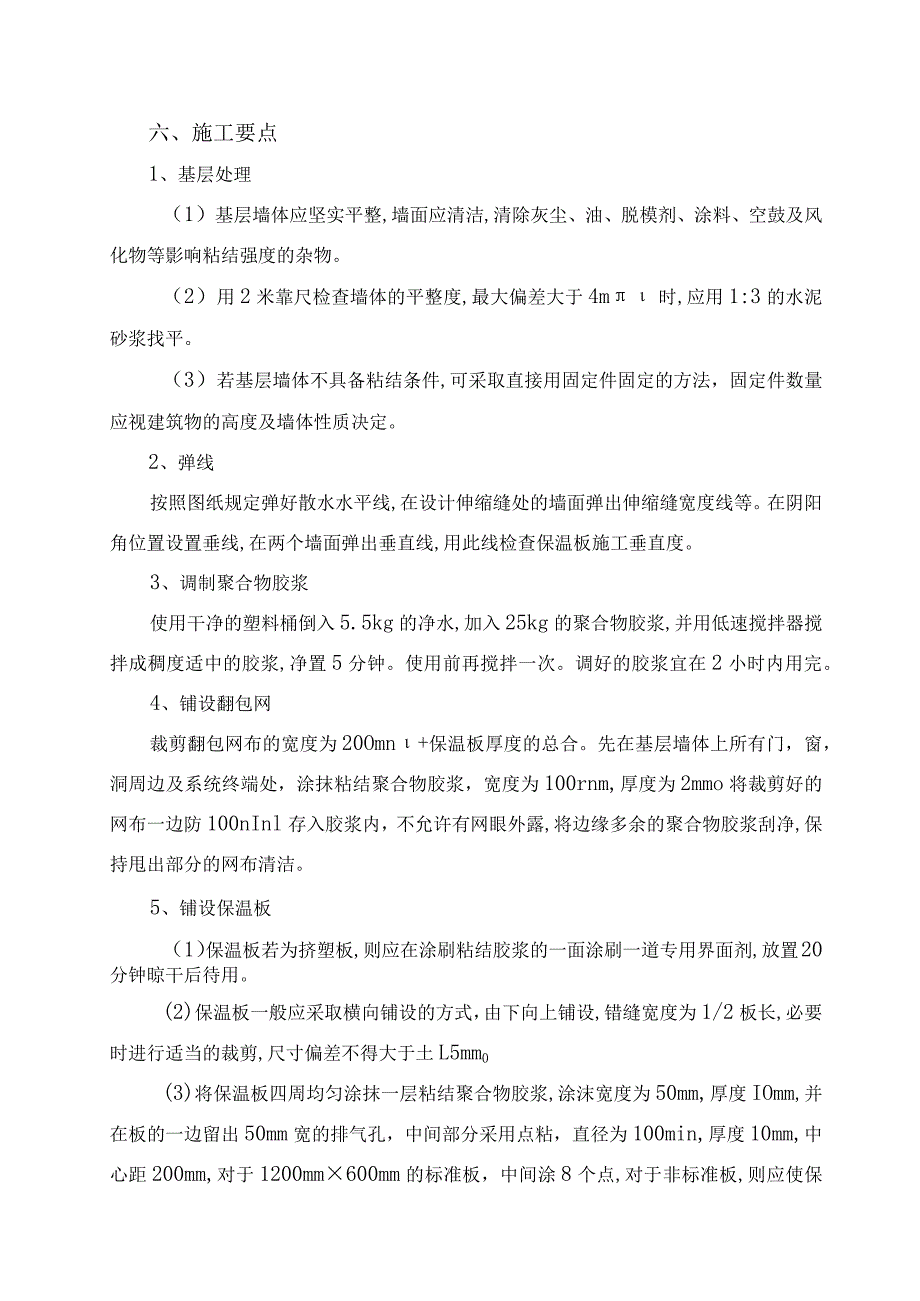

4、基层应无脱皮、空鼓、裂缝，基层应平整、洁净，含水率应符合饰面层施工要求。（2）外墙保温工程不宜采用粘贴饰面砖做饰面层，当采用时，其安全性和耐久性必须符合设计要求。饰面砖应做粘接强度的拉拔试验，试验结果符合设计和有关标准规定。（3）外墙保温工程的饰面层不得渗漏。当外墙保温工程的饰面层采用饰面板开缝安装时，保温层表面应具有防水功能或者采取其他防水措施。（4）外墙保温层及饰面层与其它交接的收口处，应采取密封措施。六、施工要点1、基层处理（1）基层墙体应坚实平整,墙面应清洁,清除灰尘、油、脱模剂、涂料、空鼓及风化物等影响粘结强度的杂物。（2）用2米靠尺检查墙体的平整度,最大偏差大于4m时,应用1:3的
5、水泥砂浆找平。（3）若基层墙体不具备粘结条件,可采取直接用固定件固定的方法，固定件数量应视建筑物的高度及墙体性质决定。2、弹线按照图纸规定弹好散水水平线,在设计伸缩缝处的墙面弹出伸缩缝宽度线等。在阴阳角位置设置垂线,在两个墙面弹出垂直线,用此线检查保温板施工垂直度。3、调制聚合物胶浆使用干净的塑料桶倒入5.5kg的净水,加入25kg的聚合物胶浆,并用低速搅拌器搅拌成稠度适中的胶浆,净置5分钟。使用前再搅拌一次。调好的胶浆宜在2小时内用完。4、铺设翻包网裁剪翻包网布的宽度为20Omn+保温板厚度的总合。先在基层墙体上所有门，窗，洞周边及系统终端处，涂抹粘结聚合物胶浆，宽度为100rnm,厚度为2
6、mmo将裁剪好的网布一边防100nInl存入胶浆内，不允许有网眼外露,将边缘多余的聚合物胶浆刮净,保持甩出部分的网布清洁。5、铺设保温板（1）保温板若为挤塑板,则应在涂刷粘结胶浆的一面涂刷一道专用界面剂,放置20分钟晾干后待用。(2)保温板一般应采取横向铺设的方式，由下向上铺设,错缝宽度为1/2板长,必要时进行适当的裁剪,尺寸偏差不得大于土L5mm0(3)将保温板四周均匀涂抹一层粘结聚合物胶浆,涂沫宽度为50mm,厚度IOmm,并在板的一边留出50mm宽的排气孔，中间部分采用点粘，直径为100min,厚度10mm,中心距200mm,对于1200mm600mm的标准板，中间涂8个点,对于非标准板
7、,则应使保温板粘贴后，涂抹胶浆的面积不小于板总面积的30%o板的侧边不得涂胶。(4)基层墙体平整度良好时，亦可采用条粘法,条宽IOmm,条间距50mmo(5)将涂好胶浆的保温板立即粘贴于墙体上,滑动就位,用功米靠尺压平,保证其平整度和粘贴牢固。(6)板与板间之间要挤紧,板间缝隙不得大于2mm,板间高差不得大于1.5mm,板间缝隙大于2mm时,应用保温条将缝塞满,板条不得粘结,更不得用胶粘剂直接填缝,板间高差不大于1.5mm的问位应打磨平整。(7)在所有门、窗、洞的拐角处均不允许有拼接缝,须用整块的保温板时行切割成型,且板缝距拐角不小于200mmo(8)在所有阴阳角拐角处,必须采用错缝粘贴的方法
8、,并按垂线用靠尺控制其偏差,用90靠尺检查。6、安装固定件对于7米以下的建筑保温施工时,可不用固定件固定。保温板粘贴完毕,24小时后方可进行固定件的安装。在每块保温板的四周接缝及板中间,用电锤打孔,钻孔深度为基层内约50mm,固件深度为基层内约定45mmo固定件的数量应根据楼层高低及基层墙体的性质决定,在阳角及窗洞周围，固定件的数量应适当增加，固定件的位置距窗洞边缘,混凝土基层不小于50mm,砌块基层不小于100mmo对于保温板面积大于0.111f的板块，中间须加固定件固定,面积小于0.1Irf的板块,如位于基层边缘时也须加固定件固定。固定件的头部要略低于保温板,并及时用抹面聚合物胶浆抹平，以
9、防止雨水渗入。7、分格缝的施工（1）如图纸上设计有分格缝,则应在设置分格缝处弹出分格线，剔出分格缝，宽度为15mm,深度IOinm或根据图纸而定。（2）裁剪宽度为13Omn1+分格缝宽度的总和的网布,将分格缝隙及两边65mm宽的范围内涂抹聚合物胶浆,厚度为2mm,将肉布中间部分压入分格缝,并压入塑料条,使塑料条的边沿与保温板表面平齐。两边网布压入胶浆中，不允许有翘边、皱褶等。8、铺设网格布涂抹面层胶浆前应先检查保温板是否干燥,用2米靠尺检查平整度,偏差应小于4mm,去除表面的有害物质、杂质等。用抹子在保温板表面均匀涂抹一层面积略大于一块网格布的抹面聚合物胶浆，厚度为2mm,立即将网格布按字形顺
10、序压入。同时应注意以下几点：（1）网格布应自上而上沿外墙一圈一圈铺设。（2）不得有网线上露,不得使网格布鞋皱褶、空鼓、翘边。（3）当网格布需拼接时,搭接宽度应不小于100mn1。（4）在阳角处需从每边双向绕角且相互拱接宽度不小于20mm,阴角处不小于100mmo（5）当遇到门窗洞口时,应在洞口四角处沿45方向补贴一块20OmmX300mm的标准网格布，以防止开裂。（6）在分格缝处，网布应相互搭接。（7）铺设网格布时应防止阳光曝晒,并应避免在风雨气候条件下施工,在干燥前墙面不得沾水，以免导致颜色变化。9、抹面层聚合物胶浆并找平待表面胶浆稍干可以碰触时,立即用抹子涂抹第二道胶浆，以找平墙面,将网格
11、布全部覆盖。使面层胶浆总厚度约35mm。七、质量保证实施细则18、打胶前应确保节点没出有油污、浮尘等杂质。1、基层墙体平整度在4mm之内。2、基层表面必须粘结牢固，无空鼓、风化、污垢、涂料等影响粘结强度的物质及质量缺陷。3、基层墙面如用不1:3水泥砂浆找平,应对粘接拉浆与基层墙体的粘结力做专门的试验。4、粘结胶浆确保不掺入砂、速凝剂、防冻剂、聚合物等到其它添加剂。5、保温板的切割应尽量使用标准尺寸。6、保温板到场,施工前应进行验收,是否符合要求。7、保温板的粘贴应采用点框法,粘结胶浆的涂抹面积不应小于保温板总面积的30%o8、保温板的接缝应紧密且平齐,板间缝隙不得大于2mm,则应用保温条填实后
12、磨平。9、板与板间不得有粘结剂。10、保温板的粘结操作应迅速,安装就位前粘结胶浆不得有结皮。11、门、窗、洞口及系统终端的保温板,应用整块板裁出直角，不得有拼接,接缝距拐角不小于20Onm1。12、保温板粘贴完毕至少静置24小时,方可进行下一道工序。13、不得在雨中铺设网格布。14标准网布搭接至少100mm,阴阳角搭接不小于20Onlmo15、若用聚苯板做保温层时,建筑物2米以下或易受撞击总位可加铺一层网格布，以增加强度。铺设第一层网格布时不需搭接,只对接。16、保护已经完工的部分免受雨水的渗透和冲刷。17、使有泡沫塑料棒及密封膏时须提供合格证以及相前技术资料,泡沫棒直径按缝宽L3倍采用。19、密封膏应完全塞满节点空腔,并与两侧抹面胶浆紧密结合。八、节点详图200区侧Ll节点详图窗上口节点详图（涂料）窗恻”节点详图（涂科）窗下口节点详图（涂料）1.八FfR知gl4LG/Kl:SaVt&*M的IZvl、Z&50堪阿冷WttdTng/:WffllK由二iXWH5saaMMMm*如2世以HJ初*。州峨用驿，R含渊州W/-1鼐鼐辨拼掰网A9R
