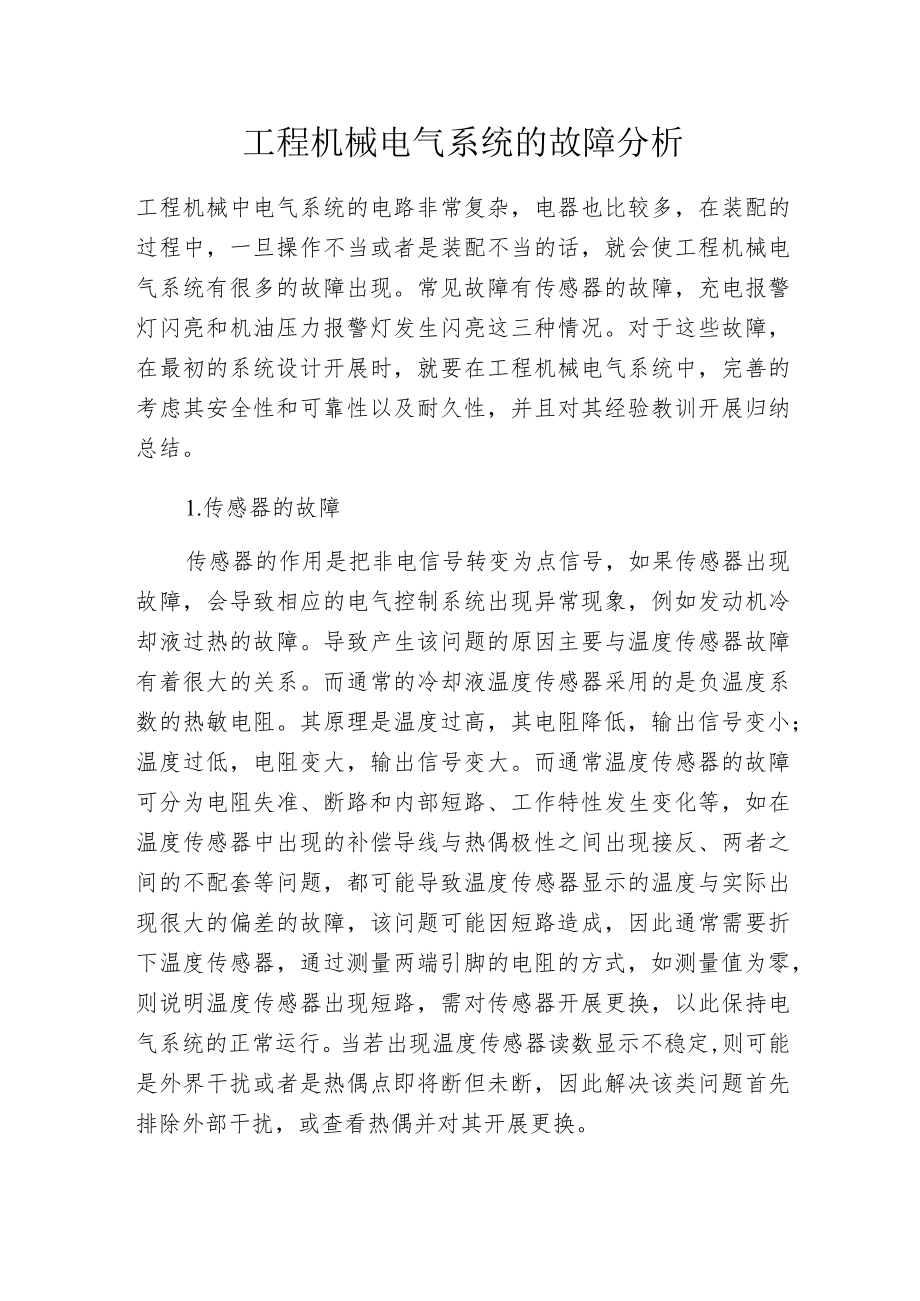

1、工程机械电气系统的故障分析工程机械中电气系统的电路非常复杂，电器也比较多，在装配的过程中，一旦操作不当或者是装配不当的话，就会使工程机械电气系统有很多的故障出现。常见故障有传感器的故障，充电报警灯闪亮和机油压力报警灯发生闪亮这三种情况。对于这些故障，在最初的系统设计开展时，就要在工程机械电气系统中，完善的考虑其安全性和可靠性以及耐久性，并且对其经验教训开展归纳总结。1.传感器的故障传感器的作用是把非电信号转变为点信号，如果传感器出现故障，会导致相应的电气控制系统出现异常现象，例如发动机冷却液过热的故障。导致产生该问题的原因主要与温度传感器故障有着很大的关系。而通常的冷却液温度传感器采用的是负温
2、度系数的热敏电阻。其原理是温度过高，其电阻降低，输出信号变小；温度过低，电阻变大，输出信号变大。而通常温度传感器的故障可分为电阻失准、断路和内部短路、工作特性发生变化等，如在温度传感器中出现的补偿导线与热偶极性之间出现接反、两者之间的不配套等问题，都可能导致温度传感器显示的温度与实际出现很大的偏差的故障，该问题可能因短路造成，因此通常需要折下温度传感器，通过测量两端引脚的电阻的方式，如测量值为零，则说明温度传感器出现短路，需对传感器开展更换，以此保持电气系统的正常运行。当若出现温度传感器读数显示不稳定,则可能是外界干扰或者是热偶点即将断但未断，因此解决该类问题首先排除外部干扰，或查看热偶并对其

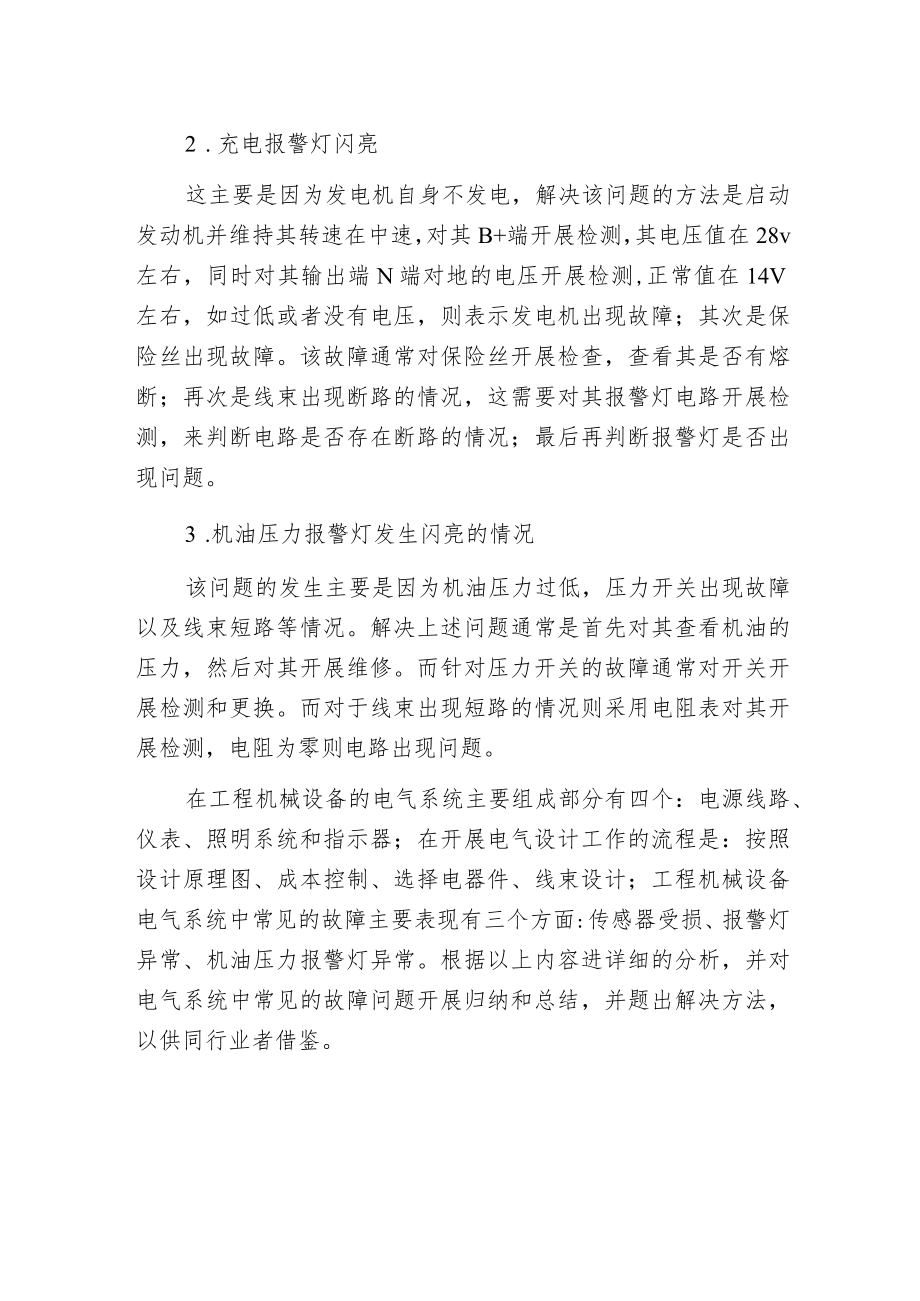

3、开展更换。2 .充电报警灯闪亮这主要是因为发电机自身不发电，解决该问题的方法是启动发动机并维持其转速在中速，对其B+端开展检测，其电压值在28v左右，同时对其输出端N端对地的电压开展检测,正常值在14V左右，如过低或者没有电压，则表示发电机出现故障；其次是保险丝出现故障。该故障通常对保险丝开展检查，查看其是否有熔断；再次是线束出现断路的情况，这需要对其报警灯电路开展检测，来判断电路是否存在断路的情况；最后再判断报警灯是否出现问题。3 .机油压力报警灯发生闪亮的情况该问题的发生主要是因为机油压力过低，压力开关出现故障以及线束短路等情况。解决上述问题通常是首先对其查看机油的压力，然后对其开展维修。而针对压力开关的故障通常对开关开展检测和更换。而对于线束出现短路的情况则采用电阻表对其开展检测，电阻为零则电路出现问题。在工程机械设备的电气系统主要组成部分有四个：电源线路、仪表、照明系统和指示器；在开展电气设计工作的流程是：按照设计原理图、成本控制、选择电器件、线束设计；工程机械设备电气系统中常见的故障主要表现有三个方面:传感器受损、报警灯异常、机油压力报警灯异常。根据以上内容进详细的分析，并对电气系统中常见的故障问题开展归纳和总结，并题出解决方法，以供同行业者借鉴。
