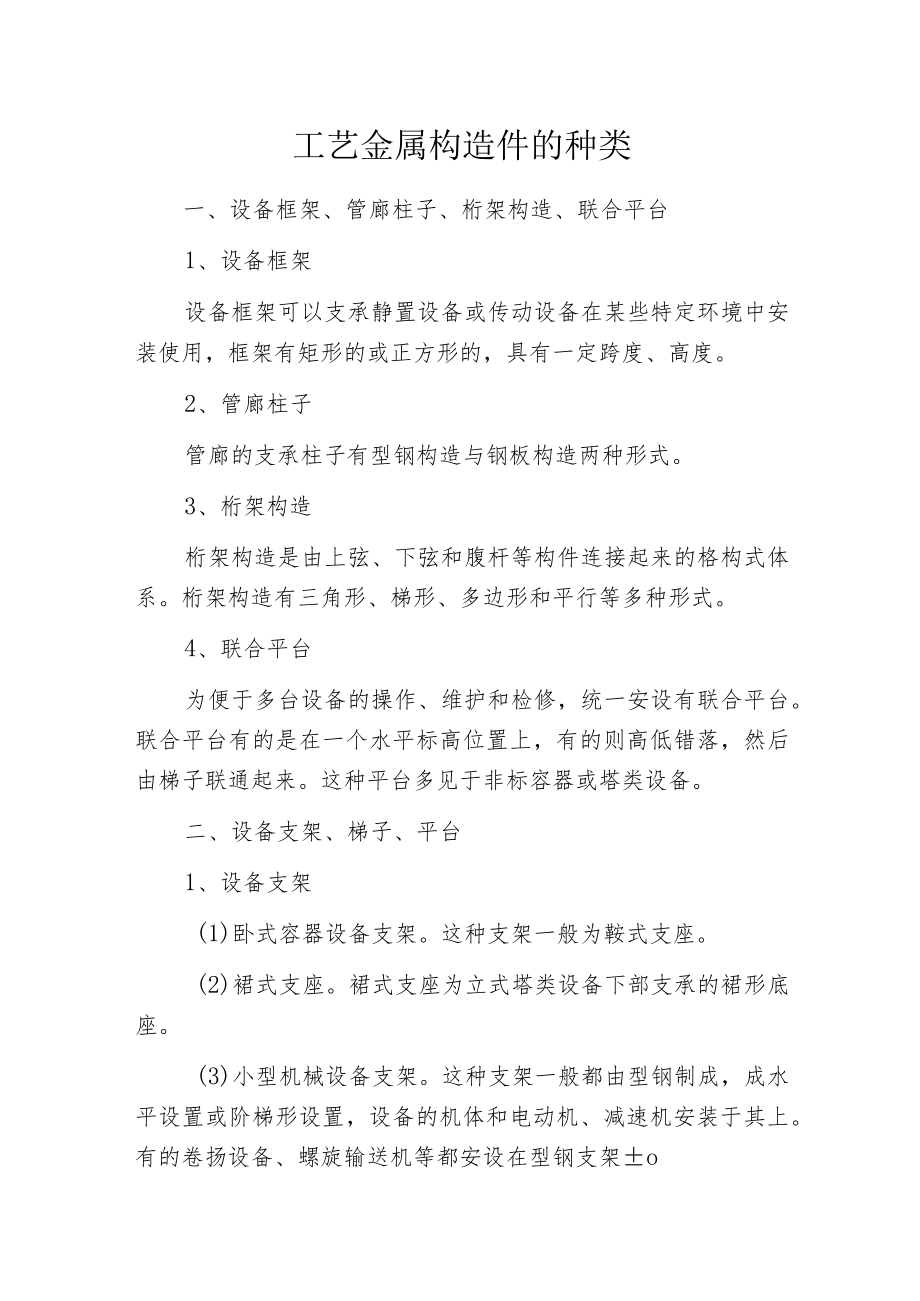

1、工艺金属构造件的种类一、设备框架、管廊柱子、桁架构造、联合平台1、设备框架设备框架可以支承静置设备或传动设备在某些特定环境中安装使用,框架有矩形的或正方形的,具有一定跨度、高度。2、管廊柱子管廊的支承柱子有型钢构造与钢板构造两种形式。3、桁架构造桁架构造是由上弦、下弦和腹杆等构件连接起来的格构式体系。桁架构造有三角形、梯形、多边形和平行等多种形式。4、联合平台为便于多台设备的操作、维护和检修,统一安设有联合平台。联合平台有的是在一个水平标高位置上,有的则高低错落,然后由梯子联通起来。这种平台多见于非标容器或塔类设备。二、设备支架、梯子、平台1、设备支架(1)卧式容器设备支架。这种支架一般为鞍式

2、支座。(2)裙式支座。裙式支座为立式塔类设备下部支承的裙形底座。(3)小型机械设备支架。这种支架一般都由型钢制成,成水平设置或阶梯形设置,设备的机体和电动机、减速机安装于其上。有的卷扬设备、螺旋输送机等都安设在型钢支架o2、梯子平台平台与梯子是互相联系的。平台的用途:一种是供设备检修、操作用的平台;另一种是供爬高人员休息用的停留平台。三、漏斗、料仓、烟囱1、漏斗漏斗由型钢作骨架,钢板焊于骨架上,用以溜送粉末或颗粒物料。漏斗的形式很多,有料仓式漏斗、矩形漏斗、圆形漏斗等。2、料仓料仓用于贮存煤、粮食、建筑材料等散料,有方形、矩形、圆柱形等构造形式。3、烟囱钢烟囱由钢板卷制而成。根据排烟的要求,有

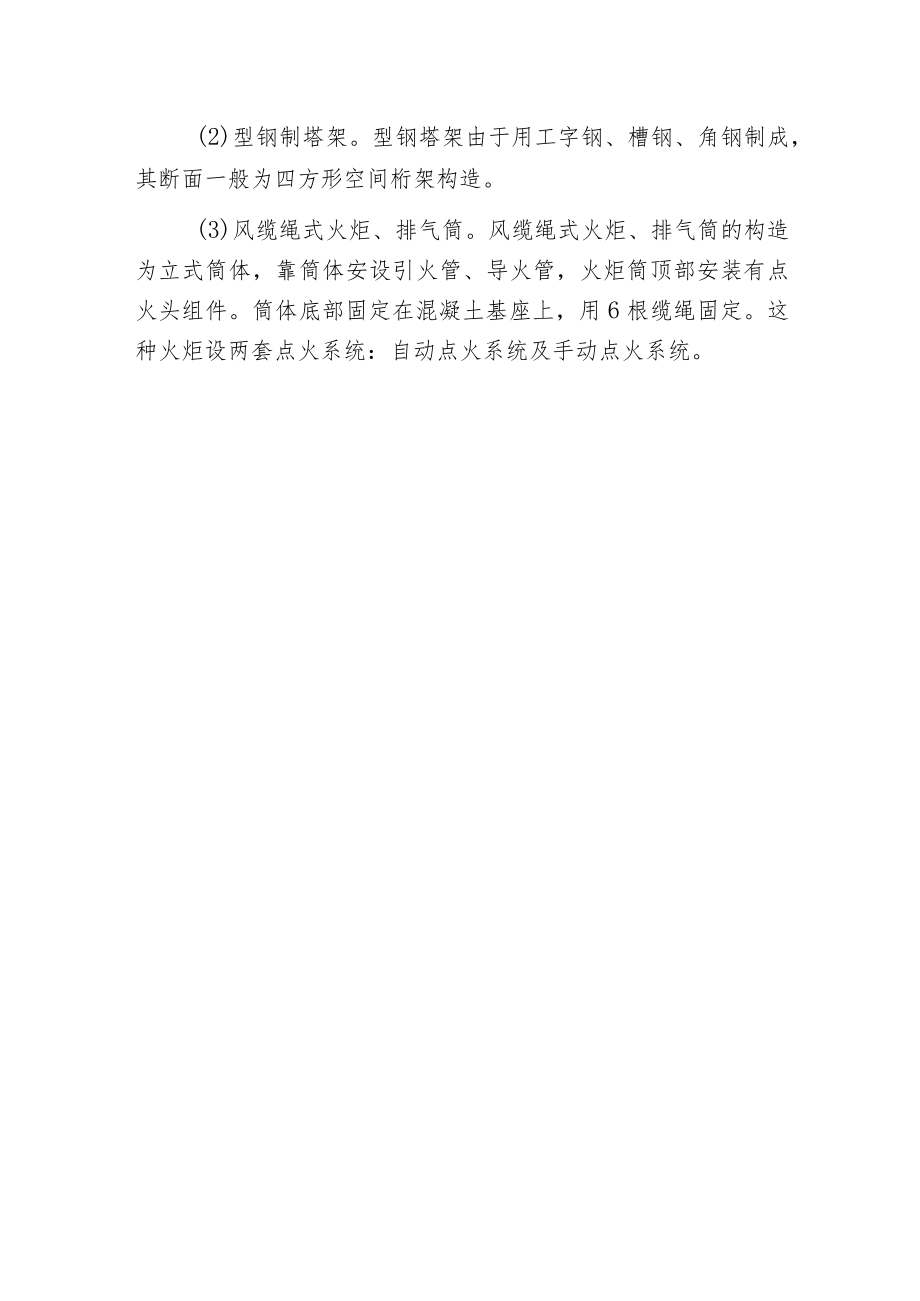

3、不同直径和高度的烟囱,普遍用于锅炉房的排烟。四、火炬及排气筒火炬及排气筒是石油化工装置中的大型钢构造设备。火炬及排气筒有塔式、拉线式、自立式三种形式。塔式是经常被采用的一种形式。其中多数是塔架扶直自立式筒体,也有少数是塔架支撑悬挂式筒体。火炬筒及排气筒可用钢板卷制而成,也可以用无缝钢管、不锈钢管制成。火炬及排气筒塔架是用型钢或钢管组焊制成一定高度的塔架,均为碳钢材料。(1)钢管制塔架。钢管塔架构造一般制成截面为三棱体的空间桁架,它由各种规格的无缝钢管焊接的竖杆、横杆、斜杆等组成。(2)型钢制塔架。型钢塔架由于用工字钢、槽钢、角钢制成,其断面一般为四方形空间桁架构造。(3)风缆绳式火炬、排气筒。风缆绳式火炬、排气筒的构造为立式筒体,靠筒体安设引火管、导火管,火炬筒顶部安装有点火头组件。筒体底部固定在混凝土基座上,用6根缆绳固定。这种火炬设两套点火系统:自动点火系统及手动点火系统。
