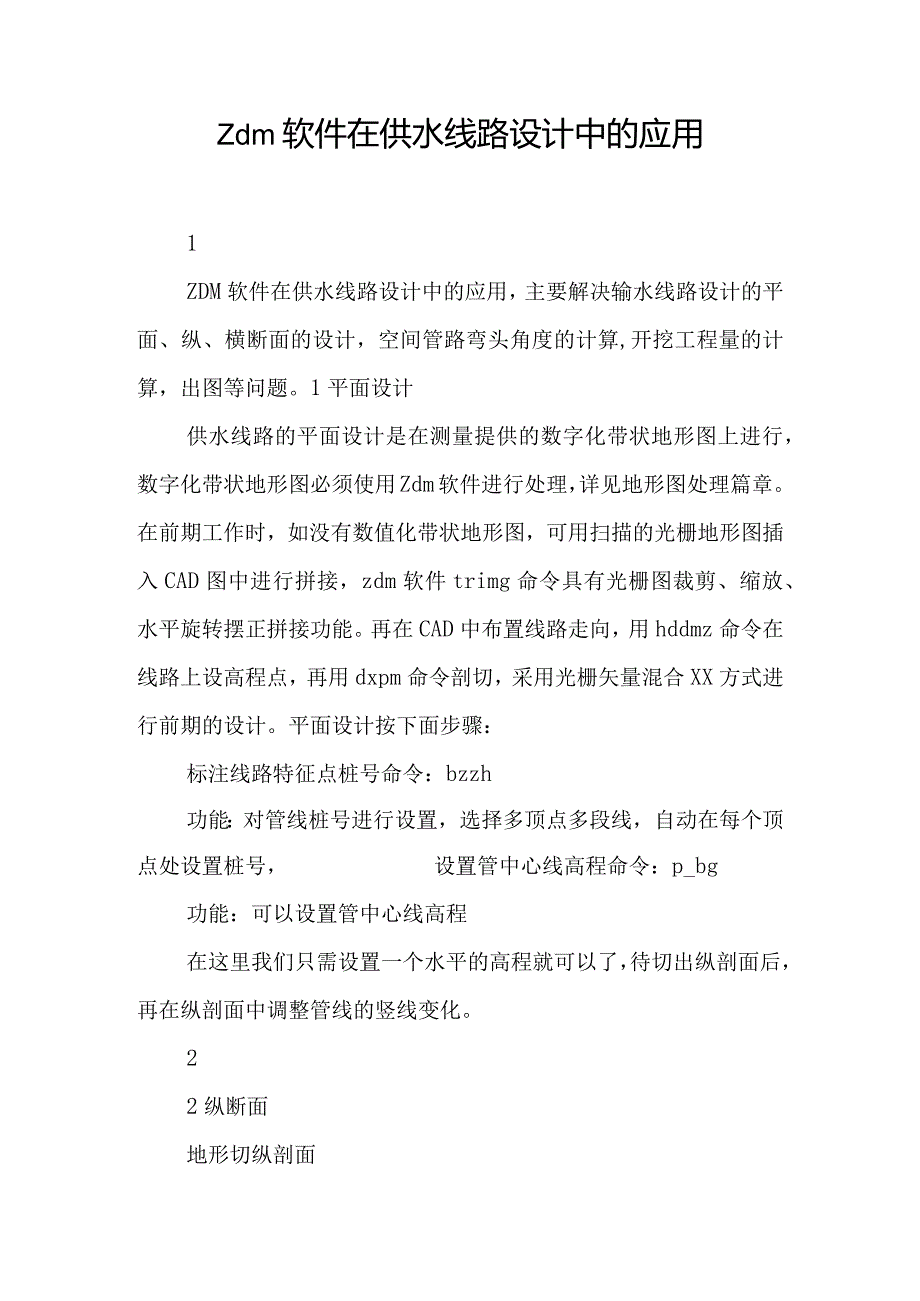

1、Zdm软件在供水线路设计中的应用1ZDM软件在供水线路设计中的应用，主要解决输水线路设计的平面、纵、横断面的设计，空间管路弯头角度的计算,开挖工程量的计算，出图等问题。1平面设计供水线路的平面设计是在测量提供的数字化带状地形图上进行，数字化带状地形图必须使用Zdm软件进行处理，详见地形图处理篇章。在前期工作时，如没有数值化带状地形图，可用扫描的光栅地形图插入CAD图中进行拼接，zdm软件trimg命令具有光栅图裁剪、缩放、水平旋转摆正拼接功能。再在CAD中布置线路走向，用hddmz命令在线路上设高程点，再用dxpm命令剖切，采用光栅矢量混合XX方式进行前期的设计。平面设计按下面步骤：标注线路特

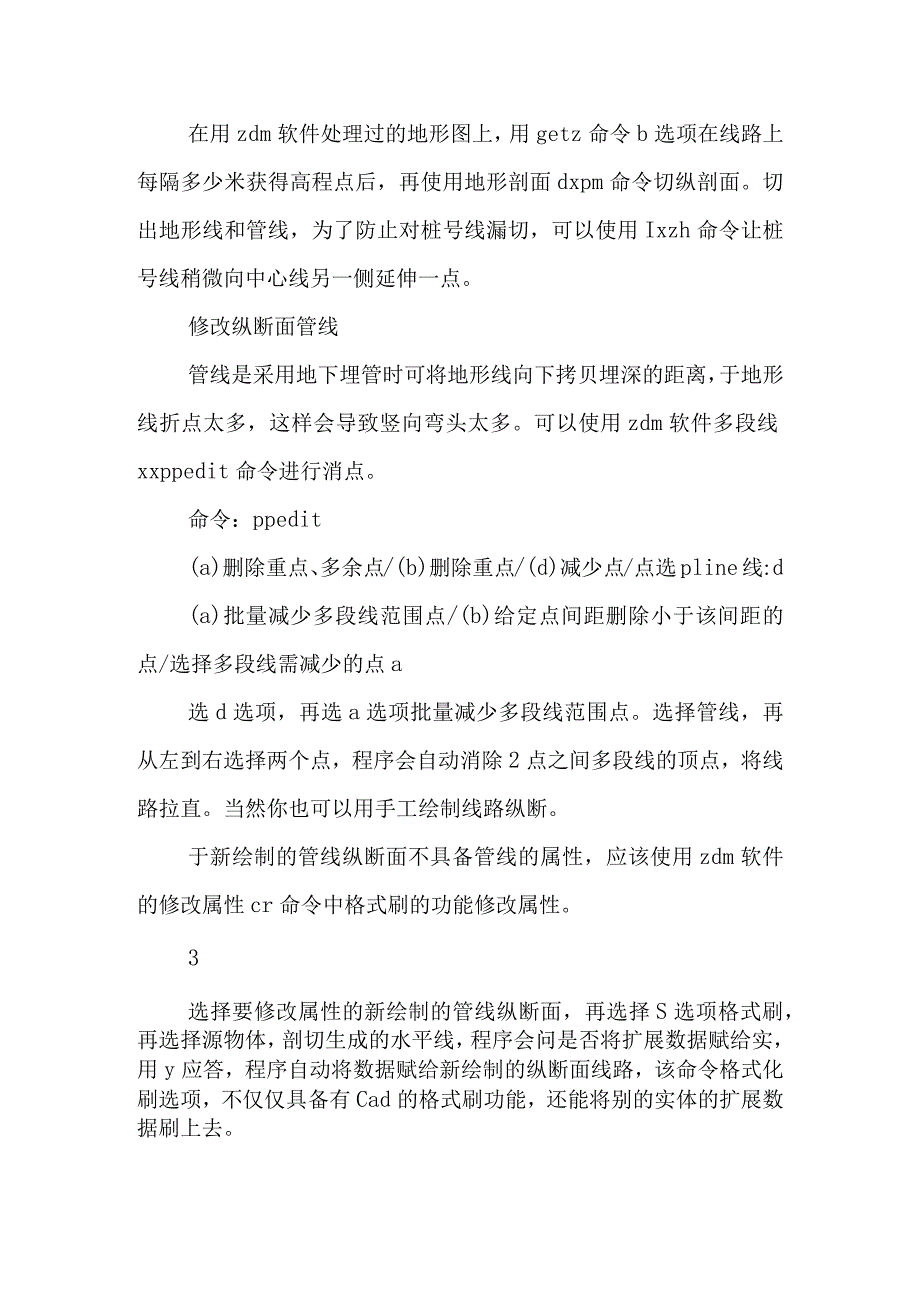

2、征点桩号命令：bzzh功能：对管线桩号进行设置，选择多顶点多段线，自动在每个顶点处设置桩号，设置管中心线高程命令：p_bg功能：可以设置管中心线高程在这里我们只需设置一个水平的高程就可以了，待切出纵剖面后，再在纵剖面中调整管线的竖线变化。22纵断面地形切纵剖面在用zdm软件处理过的地形图上，用getz命令b选项在线路上每隔多少米获得高程点后，再使用地形剖面dxpm命令切纵剖面。切出地形线和管线，为了防止对桩号线漏切，可以使用Ixzh命令让桩号线稍微向中心线另一侧延伸一点。修改纵断面管线管线是采用地下埋管时可将地形线向下拷贝埋深的距离，于地形线折点太多，这样会导致竖向弯头太多。可以使用zdm软件
3、多段线xxppedit命令进行消点。命令：ppedit(a)删除重点、多余点/(b)删除重点/(d)减少点/点选pline线:d(a)批量减少多段线范围点/(b)给定点间距删除小于该间距的点/选择多段线需减少的点a选d选项，再选a选项批量减少多段线范围点。选择管线，再从左到右选择两个点，程序会自动消除2点之间多段线的顶点，将线路拉直。当然你也可以用手工绘制线路纵断。于新绘制的管线纵断面不具备管线的属性，应该使用zdm软件的修改属性cr命令中格式刷的功能修改属性。3选择要修改属性的新绘制的管线纵断面，再选择S选项格式刷，再选择源物体，剖切生成的水平线，程序会问是否将扩展数据赋给实，用y应答，程序

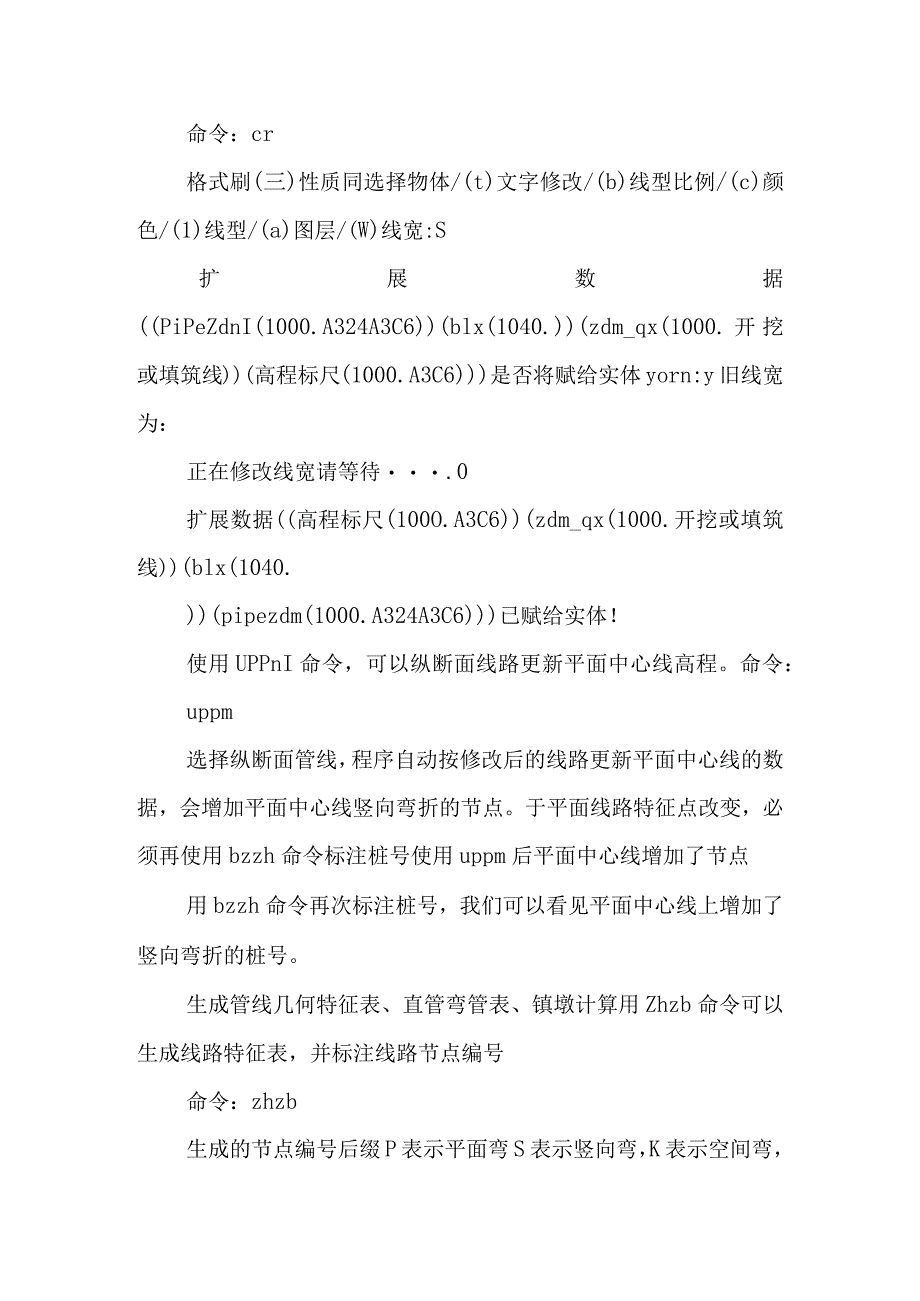

4、自动将数据赋给新绘制的纵断面线路，该命令格式化刷选项，不仅仅具备有Cad的格式刷功能，还能将别的实体的扩展数据刷上去。命令：cr格式刷(三)性质同选择物体/(t)文字修改/(b)线型比例/(c)颜色/(1)线型/(a)图层/(W)线宽:S扩展数据(PiPeZdnI(1000.A324A3C6)(blx(1040.)(zdm_qx(1000.开挖或填筑线)(高程标尺(1000.A3C6)是否将赋给实体yorn:y旧线宽为：正在修改线宽请等待.0扩展数据(高程标尺(100O.A3C6)(zdm_qx(1000.开挖或填筑线)(blx(1040.)(pipezdm(1000.A324A3C6)已赋给
5、实体！使用UPPnI命令，可以纵断面线路更新平面中心线高程。命令：uppm选择纵断面管线，程序自动按修改后的线路更新平面中心线的数据，会增加平面中心线竖向弯折的节点。于平面线路特征点改变，必须再使用bzzh命令标注桩号使用uppm后平面中心线增加了节点用bzzh命令再次标注桩号，我们可以看见平面中心线上增加了竖向弯折的桩号。生成管线几何特征表、直管弯管表、镇墩计算用Zhzb命令可以生成线路特征表，并标注线路节点编号命令：zhzb生成的节点编号后缀P表示平面弯S表示竖向弯，K表示空间弯，可以使用Cbh命令动态改变标注点的位置。生成的线路几何特征表具有编号、桩号、编号坐标、空间圆心角，可以描述线路
6、的几何走向，施工单位可以根据该表施工放线。5线路几何特征表用ChWS命令选择上表可以修改小数点位数和角度表示方式。给定管径，选择上表可以生成弯管直管表，并输出到数据文件命令：Pipeb生成的弯管、直管表6输出到数据文件格式：编号管径m弯曲半径m弯管圆心角。弯管尺寸前m弯管尺寸后m编号间长度m直管长度m可调入到excel进行XX为了计算镇墩，我们需要知道弯管的平面转角和竖向转角，可以通过几何特征表生成平面转角和竖向转角表，并可以输出数据文件到Zdm新浪潮计算软件计算镇顿的受力和几何尺寸。命令:pipejd选择管线几何特征表，增加生成平面转角和竖向转角表7如果购买了新浪潮软件，启动ZdnI新浪潮软
7、件，选择输水管镇墩计算，调入输出的数据文件可以计算镇墩。也可以使用Zdm软件txtrd命令将表输出到txt文件中再调入excel表中计算镇墩。生成标准纵断面管线几何特征表生成后，我们使用Ixzh命令让平面图上的桩号线缺省选项另一侧延。再使用dxpm地形剖面命令切纵剖面，可以看见剖出的纵断面与我们修改后的管线纵断面完全一致。8为了生成下部带表格的标准纵断面可以使用：命令：zdmdwg选择剖切出来的纵断面，给定Xy方向的比例，可以生成下部带表格的标准纵断面，包括节点编号，管线坡度的标注。数据文件生成纵断面命令：tzd功能：可根据测量数据文件，自动生成堤、渠、管线纵断面图，在纵断面图上可根据数据文件
8、生成任意多条曲线。数据文件格式：a数据文件间用空格或TAB键分隔，行开头加分号，该行为注释，不读入。b数据文件第一列为X方向长度，可以用数字、桩号表示，可以重桩号，可以有前缀。其余列为曲线高程，第一行第一列为X方向名称，如：“桩号m”，其余列为曲线名称。曲线名称前如果加符号则只将数据列入表中不绘出曲线。如果桩号间的高程是线性变化，高程可以用“一”表示，程序会自动内插。d如果需要只将数据列入表中而不画曲线，可以在该列的开头文字前加符9号。数据文件格式桩号m地面线高程管中心线高程0+4264240+4184160+4024000+3883860+3803780+3743720+374372输出断面
9、数据或表格数据有时我们需要将断面输出到数据文件，再在excel中XX后再生成纵断面将断面输出到数据文件输出断面数据命令：Pbg功能:选择纵断面桩号线、曲线，可获取纵断面桩号处标高，并可将其输出到数据文件中。再使用tzdm命令可生成标准纵断面。使用说明：w选项窗选zdm软件生成的纵断面曲线，可以批量将纵断面曲线输出为数据文件，如果其中曲线是拷贝或偏移生成的程序会提示用户输入曲线的名称。对于手工画的曲线要采用单选的方式提取。桩号线，必须是ZdnI软件生成。10应该注意的是程序只输出桩号与纵断面线交点处的桩号值和高程到数据文件，对于地面线于弯折点太多，如要真实输出，需要使用纵断面标注桩号命令标注好桩
10、号再输出。命令：Zdmbzzh功能：可以在纵断面多段线节点上标注桩号。如不是ZdnI软件生成的纵断面，在使用本命令前需使用加高程标尺gcbc命令对纵断面加高程标尺，并选择与断面线关联。用zdmbzzh标出桩号如果地面线节点密，地面线可不输出，下次用数据文件生成断面后再将图上的地面线拷过去替换生成的地面线，注意，要先使用cr命令将s选项将生成的地面线的扩展数据刷到拷贝来的地面线上，这样用getzdmbg提取的数据到表格才正确。表格文字输出到文件命令：OUtzdm功能：选择纵断面表格中文字，可将文字输出到文件中，再使用tzdm命令生成纵断面。表格中每格单元文字必须都有，文字基点必须为中点。可输出与
11、曲线无关的文字，如节点编号。架空管纵断面管线设置支墩提取数据对于管线是在地面上，可以使用该功能可以设置支墩间距提取地面与管线中心之间的距离到数据文件命令：SetZd功能：对于架空管，给定支墩间距自动在管线转角点之间设置支墩，自动编号并计算管中心距地面距离，输出到数据文件。11获得数据文件格式：桩号#节点编号地面线高程管中心线高程#管中心距地面高差0+10+Zl0+Z20+Z3前缀为Z表示为支墩。高差为负数表示管线在地面下。纵断面XX增加、修改纵断面中表格标注命令：getzdmbg功能：增加桩号线或移动桩号线后，使用该命令，选择桩号线及曲线，可以在表格中修改或增加曲线对应桩号处，桩号和高程文字。
12、可以选择桩号线、纵断面曲线、表格线及文字，程序会自动删除表格线和文字，用户指定开始的桩号线，程序自动提取数据到表格中。纵断面插入桩号并将与曲线交点处高程写到表格中命令：Zdmzh功能：可以给定桩号在纵断面中插入桩号线并将桩号线与曲线相交的高程写到表格中。留也可读数据文件在纵断面插入桩号并将与曲线相交的高程写到表格中。数据文件格式为桩号一列。增、减表格行，提取纵断面曲线数据命令：addh功能:选项1：选择表格线最下行线向下拉可以增行，向上垂直捕捉第二条表格横线可减表格行。12选项2：选择纵断面曲线，给定曲线名称，可以自动增加表格行，并将曲线与桩号线相交的交点高程自动提取到表格中。在纵断面表格内按
13、桩号范围写说明文字命令：zdmsm功能：可以读数据文件在纵断面表格下部按桩号范围写说明文字。数据文件:第一行为说明文字的标题，其余行为桩号、说明文字、桩号。如果一个数据文件对应多个纵断面,每个纵断面最末桩号及说明应加入数据文件中。数据文件格式如下：断面形式0DN500PVC管0+080DN600pvc管0+280DN800pvc管0+300DNlOOOpvc管0+第一行是表头，其余在两个桩号间书写说明文字，如果有多个纵断面，每个纵断面最后的桩号要在数据文件中反应，可以调一个数据文件，一个个纵断面选取。13纵断面标注标注纵断面曲线的每段长度、比降命令：pdbz选项1：命令pd_bz标注纵断面曲线
14、的每段长度、比降,如在纵断面表格中标注可自动切断表格线。可以选用不同形式坡度标注方式。也可以标注桩号间距。同时可生成桩号-坡度表格。选项2：命令ChPdbZ可将坡度标注改为斜线表示，可以用户选择，向下斜线的坡度为正还是负，斜线上面是坡度，下面是长度。14纵断面曲线标注命令:ZdnIbZ功能:标注纵断面曲线名称。可以批量标注多个纵断面名称。如果在平面图上用dxmc命令设置了中心线名称，使用该命令可以在平面图上标注线路名称。纵断面上标注曲线名称平面图上标注线路名称153管道附件布置及XX插入管道附件图例菜单：土建/管设计工具/插入管道附件插入管道符号命令：infh选项2纵断面线上插入管线符号命令：
15、infh2功能：点击纵断面线，在对话框内选取附件类型，自动获得桩号值，或在对话框输入桩号，符号按桩号值位置自动插入管线附件符号。可以在建筑物特性中输入规格，以便抽入管件统计表中。注意：点击出的屏幕范围必须要有桩号线。16选项3：读数据文件在纵断面线路上插入符号命令：infh3功能：可以读数据文件插入符号，可以对多个纵断面插入。数据文件格式如下桩号建筑物名称建筑物类型0+1#阀门井立面阀门井0+1#检查井检查井0+2#阀门井立面阀门井0+1#排泥阀排泥阀第3列表示插入管件符号块名，应与图例名称对应，改列可省略，若省略则不插入符号块。选项3：平面线路上插入管线符号命令：infh5功能：点击平面线，在对话框内选取附件类型，自动获得桩号值，可以在建筑物特性中输入规格，以便抽入管件统计表中。17选项3：读数据文件在平面线路上插入符号命令：infh3功能：可以读数据文件插入符号，可以对多个纵断面插入。数据文件格式如下桩号建筑物名称建筑物类型位置01#阀门井平面阀门井左0+1#检查井检查井右02#阀门井平面阀门井右0+1#排泥阀排泥阀左第3列表示插入管件符号块名，应与图例名称对应，改列可省略，若省略则不插入符号块。第四列为位置，及管件是放
