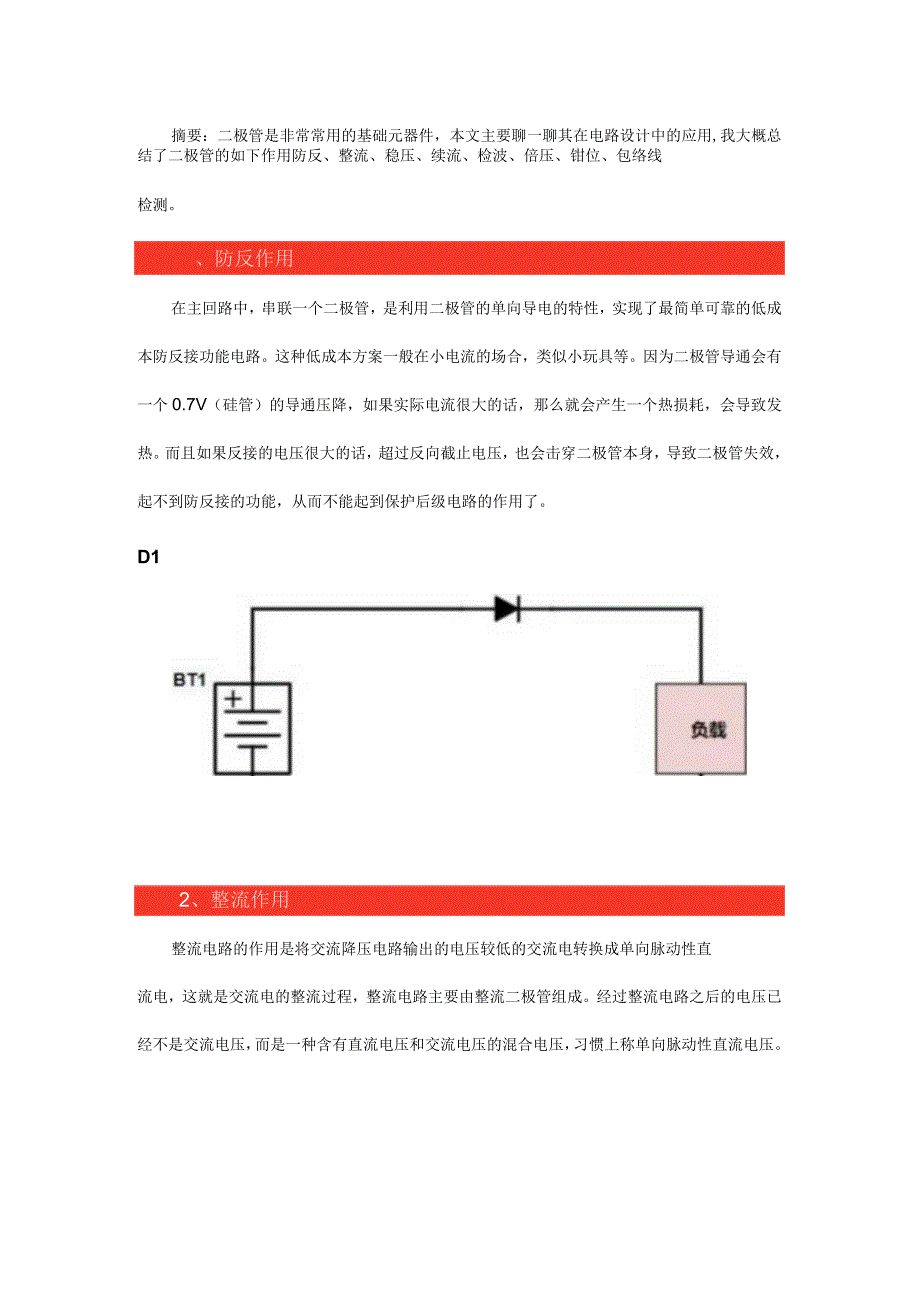

1、摘要：二极管是非常常用的基础元器件，本文主要聊一聊其在电路设计中的应用,我大概总结了二极管的如下作用防反、整流、稳压、续流、检波、倍压、钳位、包络线检测。、防反作用在主回路中，串联一个二极管，是利用二极管的单向导电的特性，实现了最简单可靠的低成本防反接功能电路。这种低成本方案一般在小电流的场合，类似小玩具等。因为二极管导通会有一个0.7V（硅管）的导通压降，如果实际电流很大的话，那么就会产生一个热损耗，会导致发热。而且如果反接的电压很大的话，超过反向截止电压，也会击穿二极管本身，导致二极管失效，起不到防反接的功能，从而不能起到保护后级电路的作用了。D12、整流作用整流电路的作用是将交流降压电路

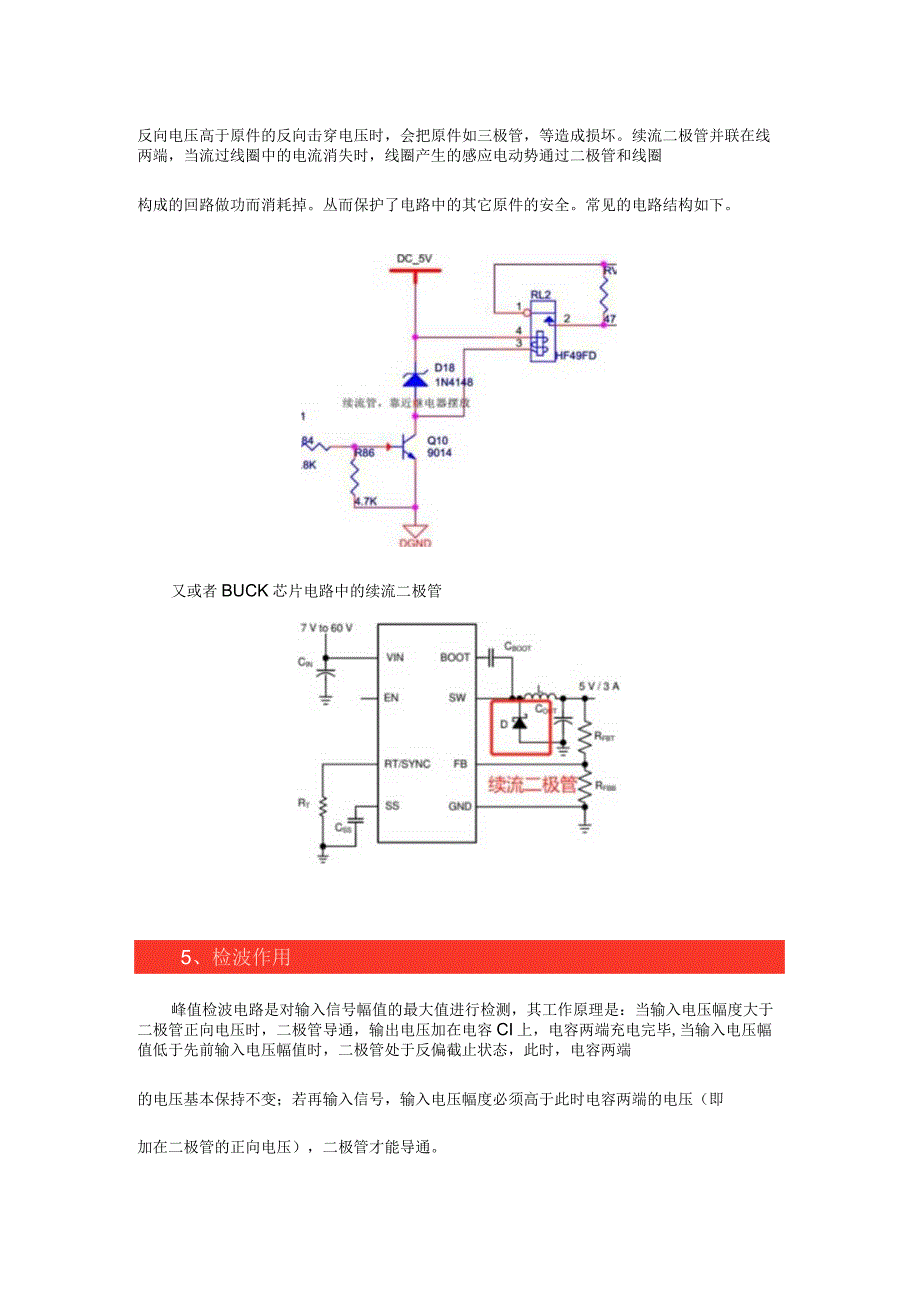

2、输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压，习惯上称单向脉动性直流电压。6、稳压作用具备稳压作用的二极管叫做稳压极管，英文名称Zenerdiode,又叫齐纳二极管。利用PN结反向击穿状态，其电流可在很大范闱内变化而电压基本不变，其基本电路结构如下图所示。队续流作用续流二极管都是并联在线圈（感性元器件）的两端，线圈在通过电流时，会在其两端产生感应电动势。当电流消失时，其感应电动势会对电路中的原件产生反向电压。当反向电压高于原件的反向击穿电压时，会把原件如三极管
3、，等造成损坏。续流二极管并联在线两端，当流过线圈中的电流消失时，线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉。丛而保护了电路中的其它原件的安全。常见的电路结构如下。又或者BUCK芯片电路中的续流二极管5、检波作用峰值检波电路是对输入信号幅值的最大值进行检测，其工作原理是：当输入电压幅度大于二极管正向电压时，二极管导通，输出电压加在电容CI上，电容两端充电完毕,当输入电压幅值低于先前输入电压幅值时，二极管处于反偏截止状态，此时，电容两端的电压基本保持不变；若再输入信号，输入电压幅度必须高于此时电容两端的电压（即加在二极管的正向电压），二极管才能导通。6、倍压作用下图是一个2倍压电路
4、原理图，其工作过程大概分析如下：电源负半周时，二极管Dl导通，D2截止，电流从电源下端流出经过D1,C1回到电源，因此电容CI右正左负，如下图中红色箭头。电源正半周时，电容Cl上的电压叠加电源电压，使二极管D2导通，二极管DI截止，电容C2上正下负，峰值电压可达2倍电源的峰值电压，即实现二倍压，该半周期时电流走向如下图中桔色箭头所示。7、ADC检测口电压钳位作用在一些ADC检测电路中会用两个二极管进行钳位保护，原理很简单，0.7V为Dl和D2的导通压降，Vin进来的电压大于等于3.3V+0.7V时，D35导通，VOUt会被钳位在4V；Vin小于等于-0.7V时，VoUt被钳位在-0.7V左右。VOOJVl乐包络线检测作用电路结构如下所示，设计要点是RC的时间常数需远大于载频的周期,又要远小于调制信号的周期。设计细节请参考二极管检波电路设计与分析实例
