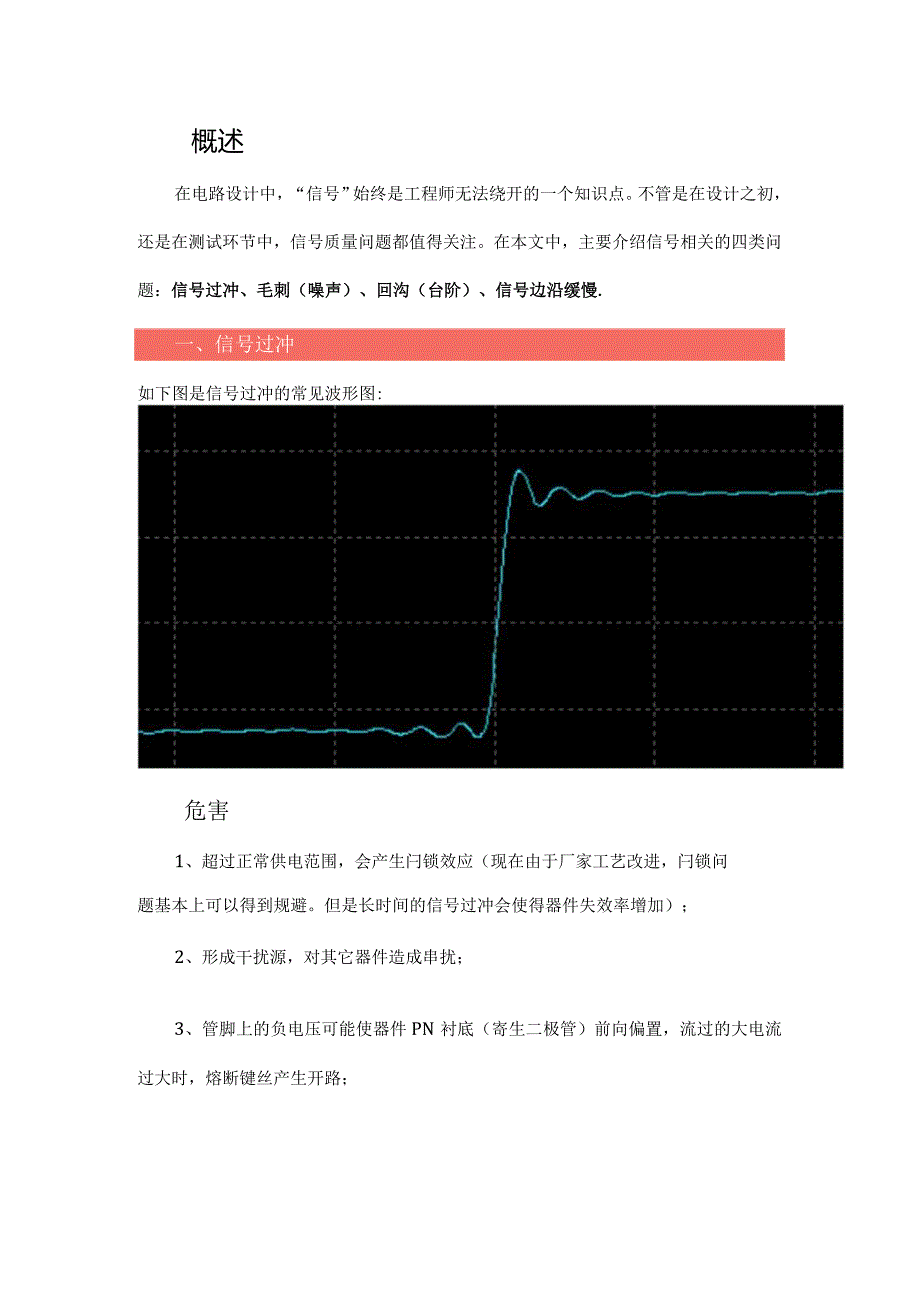

1、概述在电路设计中,“信号”始终是工程师无法绕开的一个知识点。不管是在设计之初,还是在测试环节中,信号质量问题都值得关注。在本文中,主要介绍信号相关的四类问题:信号过冲、毛刺(噪声)、回沟(台阶)、信号边沿缓慢.一、信号过冲如下图是信号过冲的常见波形图:危害1、超过正常供电范围,会产生闩锁效应(现在由于厂家工艺改进,闩锁问题基本上可以得到规避。但是长时间的信号过冲会使得器件失效率增加);2、形成干扰源,对其它器件造成串扰;3、管脚上的负电压可能使器件PN衬底(寄生二极管)前向偏置,流过的大电流过大时,熔断键丝产生开路;产生原因1、其它相邻信号串扰;2、器件驱动能力太强;3、没有匹配或者匹配不当;

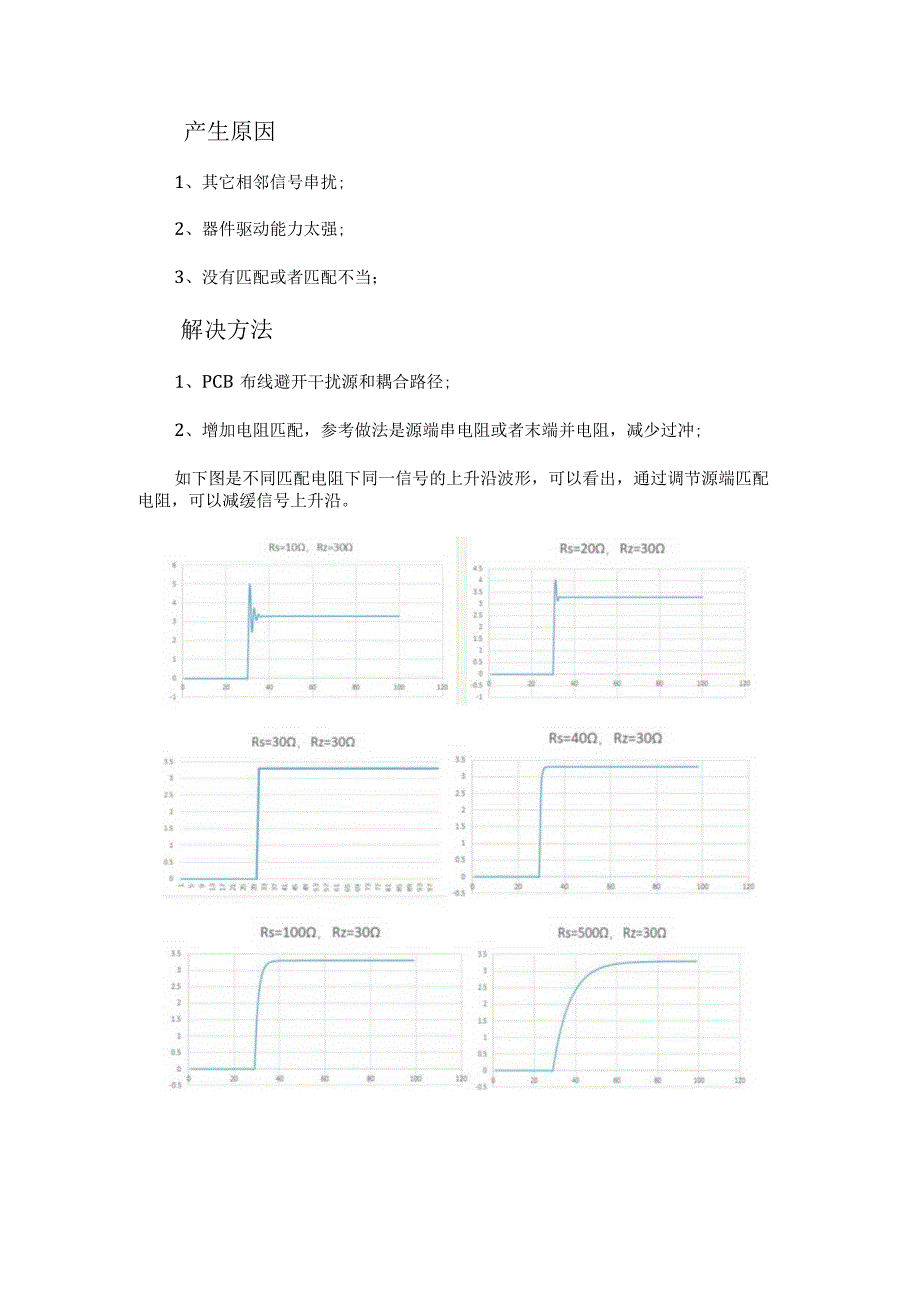

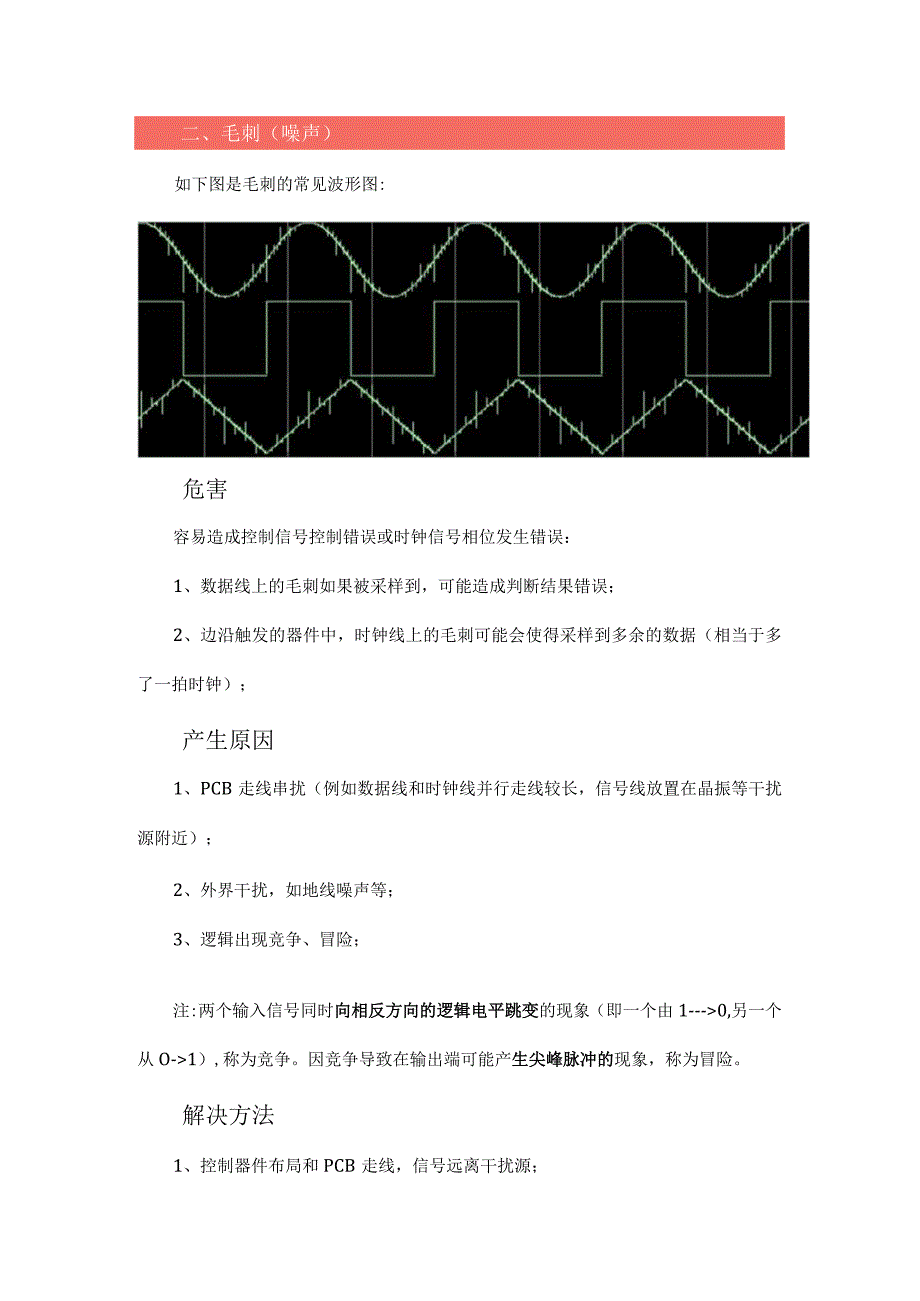

2、解决方法1、PCB布线避开干扰源和耦合路径;2、增加电阻匹配,参考做法是源端串电阻或者末端并电阻,减少过冲;如下图是不同匹配电阻下同一信号的上升沿波形,可以看出,通过调节源端匹配电阻,可以减缓信号上升沿。二、毛刺(噪声)如下图是毛刺的常见波形图:危害容易造成控制信号控制错误或时钟信号相位发生错误:1、数据线上的毛刺如果被采样到,可能造成判断结果错误;2、边沿触发的器件中,时钟线上的毛刺可能会使得采样到多余的数据(相当于多了一拍时钟);产生原因1、PCB走线串扰(例如数据线和时钟线并行走线较长,信号线放置在晶振等干扰源附近);2、外界干扰,如地线噪声等;3、逻辑出现竞争、冒险;注:两个输入信号同

3、时向相反方向的逻辑电平跳变的现象(即一个由1-0,另一个从O-1),称为竞争。因竞争导致在输出端可能产生尖峰脉冲的现象,称为冒险。解决方法1、控制器件布局和PCB走线,信号远离干扰源;2、添加去耦电容或输出滤波等,滤波器件尽量靠近信号管脚;3、逻辑设计中添加冗余项,或者采用同步逻辑设计,避免竞争冒险;三、回勾(台阶)如下图是回沟、台阶的常见波形图:危害1、主要是时钟类信号上的回勾有危害,可能会使得采样到多余的数据(相当于多了一拍时钟),影响了时钟信号上升沿和下降沿的单调性;2、对于电源信号,上电边沿的回勾可能导致系统死机,需要结合复位信号判断是否可以接受;3、数据信号由于一般是在数据的中间采样,回勾的影响不是很大(除非速率很高,建立保持时间12ns,这时需要考虑回勾对数据的影响);产生原因匹配不当,信号放射回来形成回勾。解决方法增加合适的匹配电阻。四、信号边沿缓慢由于驱动不足或者负载过大,信号边沿缓慢常常伴随着信号幅度较低现象。如下图是振荡的常见波形图:危害上升、下降沿缓慢发生在数据信号线上(串口信号线,HW信号线等)时,会造成数据采样错误。产生原因驱动能力不够,或者负载过大(例如链路阻抗太大)。解决方法提高驱动能力;2、减小负载;
