《建筑工程技术中混凝土冬季施工技术的研究.docx》由会员分享，可在线阅读，更多相关《建筑工程技术中混凝土冬季施工技术的研究.docx（4页珍藏版）》请在第壹文秘上搜索。

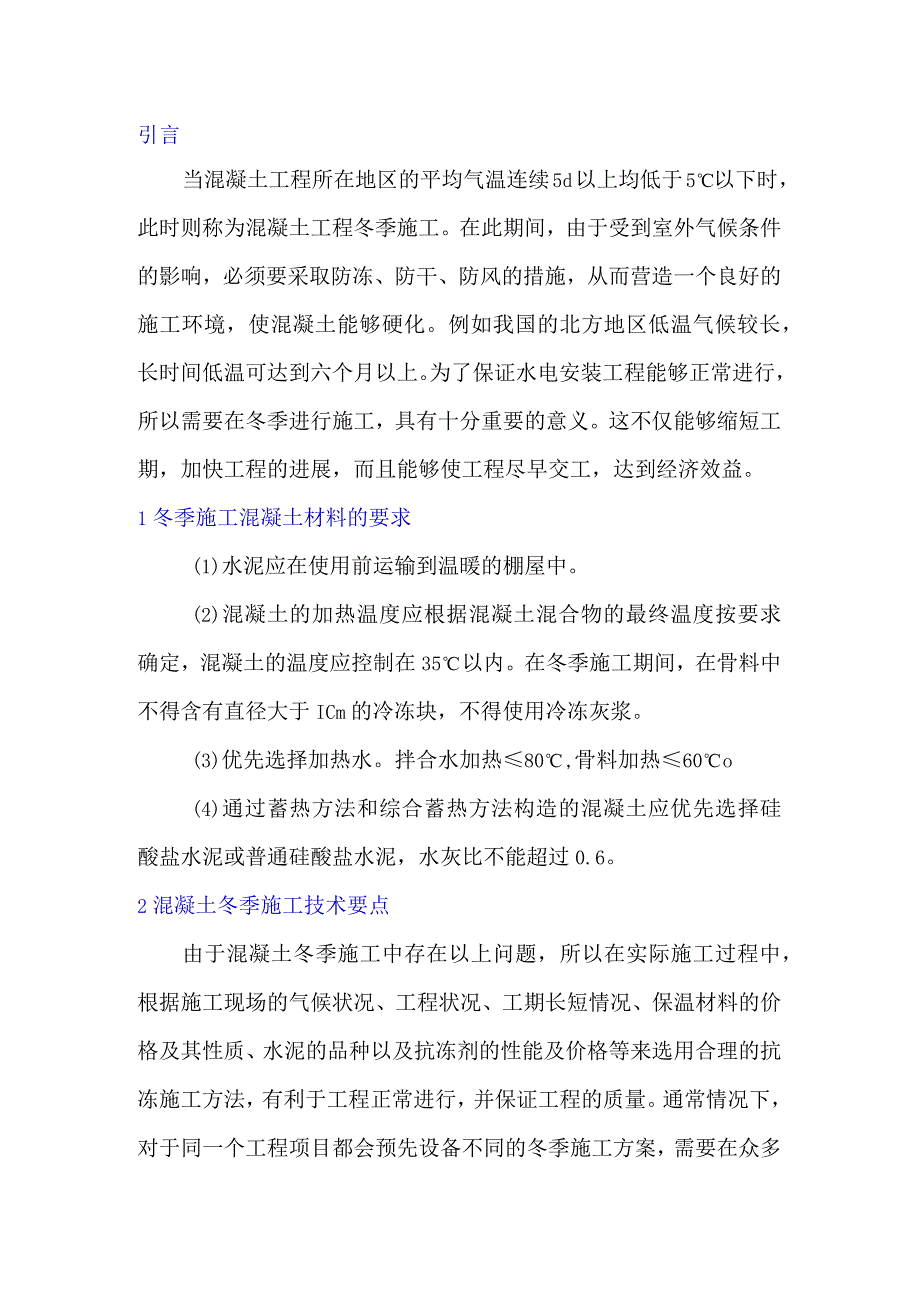

1、引言当混凝土工程所在地区的平均气温连续5d以上均低于5以下时，此时则称为混凝土工程冬季施工。在此期间，由于受到室外气候条件的影响，必须要采取防冻、防干、防风的措施，从而营造一个良好的施工环境，使混凝土能够硬化。例如我国的北方地区低温气候较长，长时间低温可达到六个月以上。为了保证水电安装工程能够正常进行，所以需要在冬季进行施工，具有十分重要的意义。这不仅能够缩短工期，加快工程的进展，而且能够使工程尽早交工，达到经济效益。1冬季施工混凝土材料的要求(1)水泥应在使用前运输到温暖的棚屋中。(2)混凝土的加热温度应根据混凝土混合物的最终温度按要求确定，混凝土的温度应控制在35以内。在冬季施工期间，在骨

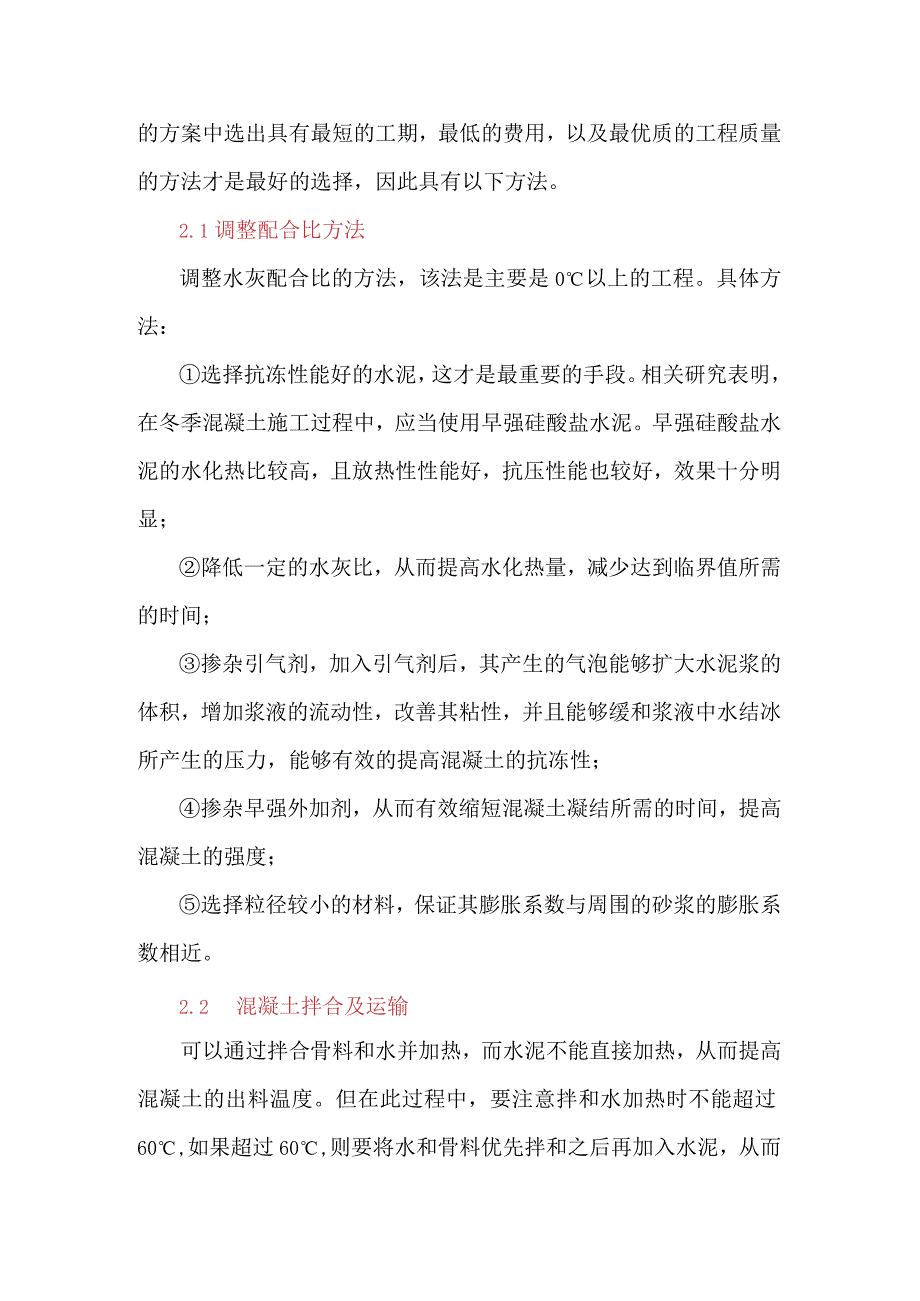

2、料中不得含有直径大于ICm的冷冻块，不得使用冷冻灰浆。(3)优先选择加热水。拌合水加热80,骨料加热60o(4)通过蓄热方法和综合蓄热方法构造的混凝土应优先选择硅酸盐水泥或普通硅酸盐水泥，水灰比不能超过0.6。2混凝土冬季施工技术要点由于混凝土冬季施工中存在以上问题，所以在实际施工过程中，根据施工现场的气候状况、工程状况、工期长短情况、保温材料的价格及其性质、水泥的品种以及抗冻剂的性能及价格等来选用合理的抗冻施工方法，有利于工程正常进行，并保证工程的质量。通常情况下，对于同一个工程项目都会预先设备不同的冬季施工方案，需要在众多的方案中选出具有最短的工期，最低的费用，以及最优质的工程质量的方法才
3、是最好的选择，因此具有以下方法。2.1调整配合比方法调整水灰配合比的方法，该法是主要是0以上的工程。具体方法：选择抗冻性能好的水泥，这才是最重要的手段。相关研究表明，在冬季混凝土施工过程中，应当使用早强硅酸盐水泥。早强硅酸盐水泥的水化热比较高，且放热性性能好，抗压性能也较好，效果十分明显；降低一定的水灰比，从而提高水化热量，减少达到临界值所需的时间；掺杂引气剂，加入引气剂后，其产生的气泡能够扩大水泥浆的体积，增加浆液的流动性，改善其粘性，并且能够缓和浆液中水结冰所产生的压力，能够有效的提高混凝土的抗冻性；掺杂早强外加剂，从而有效缩短混凝土凝结所需的时间，提高混凝土的强度；选择粒径较小的材料，保

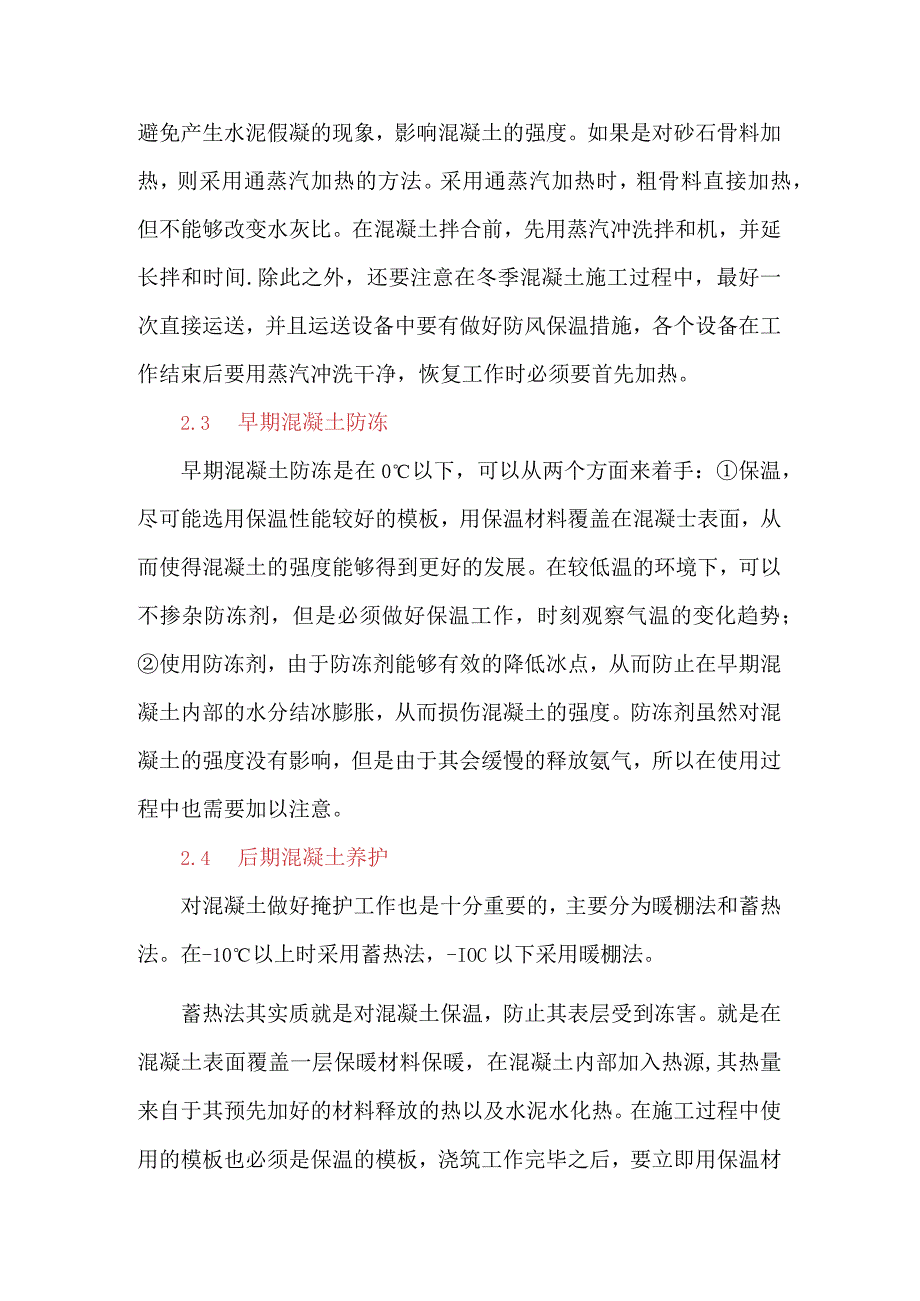

4、证其膨胀系数与周围的砂浆的膨胀系数相近。2.2 混凝土拌合及运输可以通过拌合骨料和水并加热，而水泥不能直接加热，从而提高混凝土的出料温度。但在此过程中，要注意拌和水加热时不能超过60,如果超过60,则要将水和骨料优先拌和之后再加入水泥，从而避免产生水泥假凝的现象，影响混凝土的强度。如果是对砂石骨料加热，则采用通蒸汽加热的方法。采用通蒸汽加热时，粗骨料直接加热，但不能够改变水灰比。在混凝土拌合前，先用蒸汽冲洗拌和机，并延长拌和时间.除此之外，还要注意在冬季混凝土施工过程中，最好一次直接运送，并且运送设备中要有做好防风保温措施，各个设备在工作结束后要用蒸汽冲洗干净，恢复工作时必须要首先加热。2.3
5、 早期混凝土防冻早期混凝土防冻是在0以下，可以从两个方面来着手：保温，尽可能选用保温性能较好的模板，用保温材料覆盖在混凝士表面，从而使得混凝土的强度能够得到更好的发展。在较低温的环境下，可以不掺杂防冻剂，但是必须做好保温工作，时刻观察气温的变化趋势；使用防冻剂，由于防冻剂能够有效的降低冰点，从而防止在早期混凝土内部的水分结冰膨胀，从而损伤混凝土的强度。防冻剂虽然对混凝土的强度没有影响，但是由于其会缓慢的释放氨气，所以在使用过程中也需要加以注意。2.4 后期混凝土养护对混凝土做好掩护工作也是十分重要的，主要分为暖棚法和蓄热法。在-10以上时采用蓄热法，-IOC以下采用暖棚法。蓄热法其实质就是对混
6、凝土保温，防止其表层受到冻害。就是在混凝土表面覆盖一层保暖材料保暖，在混凝土内部加入热源,其热量来自于其预先加好的材料释放的热以及水泥水化热。在施工过程中使用的模板也必须是保温的模板，浇筑工作完毕之后，要立即用保温材料覆盖。暖棚法就是在混凝土浇筑上搭设暖棚，在棚内通过蒸汽排管或者是暖风机的方式，使其温度保持在05左右。暖棚有以下几部分组成，分别为保温结构、围护结构、棚盖以及支撑结构。主要有装配式、组装式以及绑扎式。暖棚安装拆除比较方便，他就是一个吊装的整体。由维护结构、吊装结构、保温结构和支撑结构组成。绑扎式暖棚是用混凝土作为支撑，棚盖是现场制的，而保温层是由一些草垫等保温材料，棚顶有下料口，并用草垫做好保温工作。组装式也要设置混凝土下料口，而且支撑结构是设置在模版以外的。3结语冬季混凝土的施工过程相对比较复杂，在施工中要严格按照冬季混凝土施工方案进行操作，做好混凝土的温度控制，严格养护操作，通过各个环节的控制，提高冬季混凝土的施工质量。
